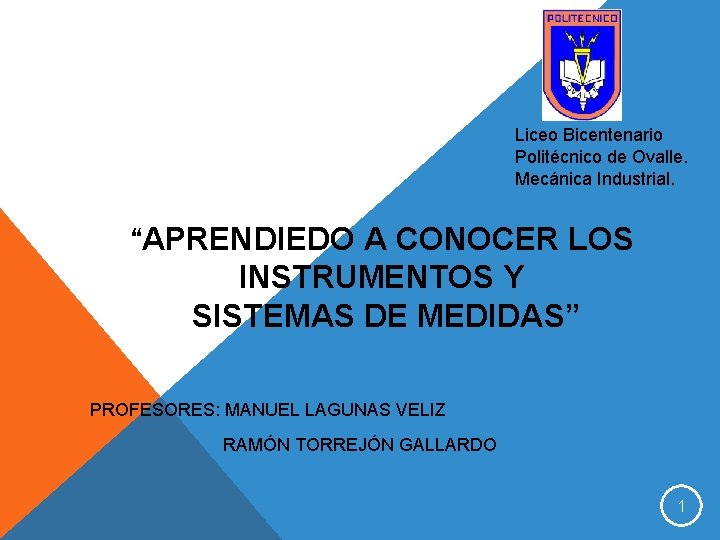

Liceo Bicentenario Politécnico de Ovalle. Mecánica Industrial. “APRENDIEDO A CONOCER LOS INSTRUMENTOS Y SISTEMAS DE MEDIDAS” PROFESORES: MANUEL LAGUNAS VELIZ RAMÓN TORREJÓN GALLARDO 1

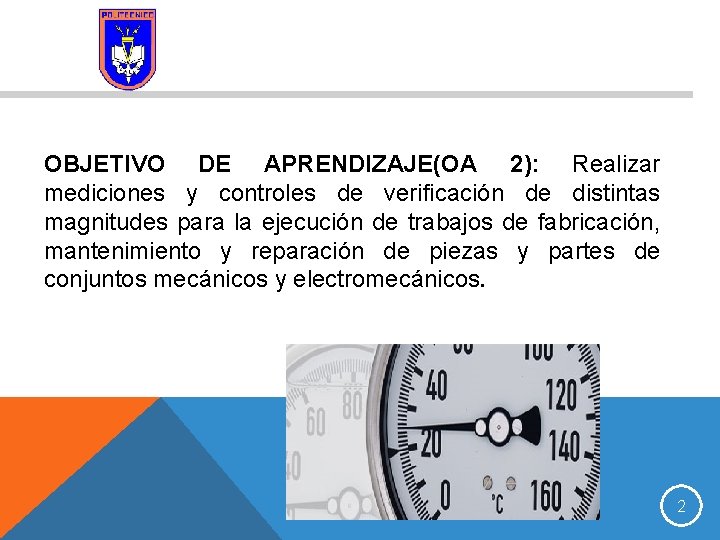

OBJETIVO DE APRENDIZAJE(OA 2): Realizar mediciones y controles de verificación de distintas magnitudes para la ejecución de trabajos de fabricación, mantenimiento y reparación de piezas y partes de conjuntos mecánicos y electromecánicos. 2

Sistema Métrico Sistemas Unidades de medidas Sistema Inglés (USCS) Sistema Internacional (SI) 3

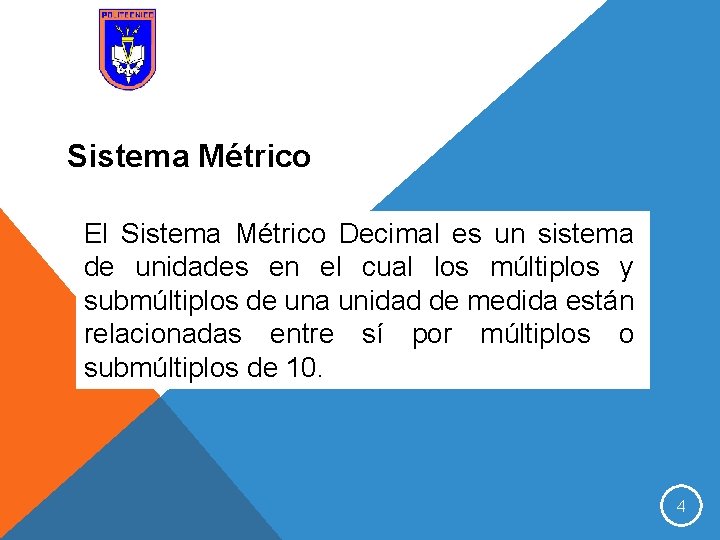

Sistema Métrico El Sistema Métrico Decimal es un sistema de unidades en el cual los múltiplos y submúltiplos de una unidad de medida están relacionadas entre sí por múltiplos o submúltiplos de 10. 4

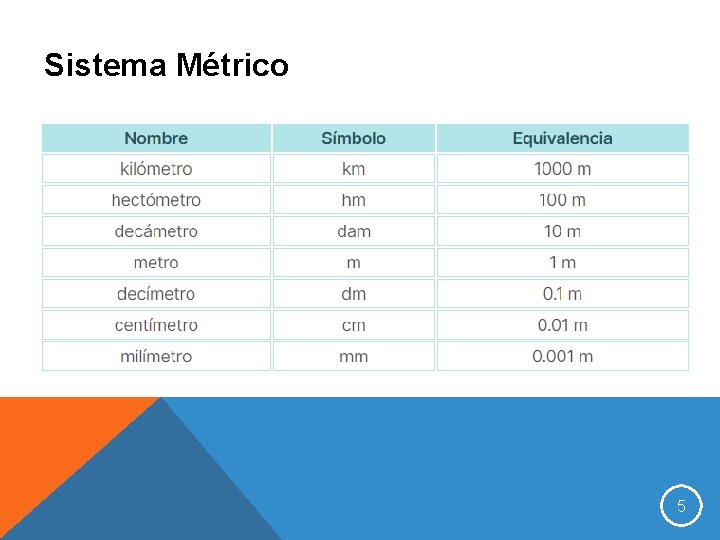

Sistema Métrico 5

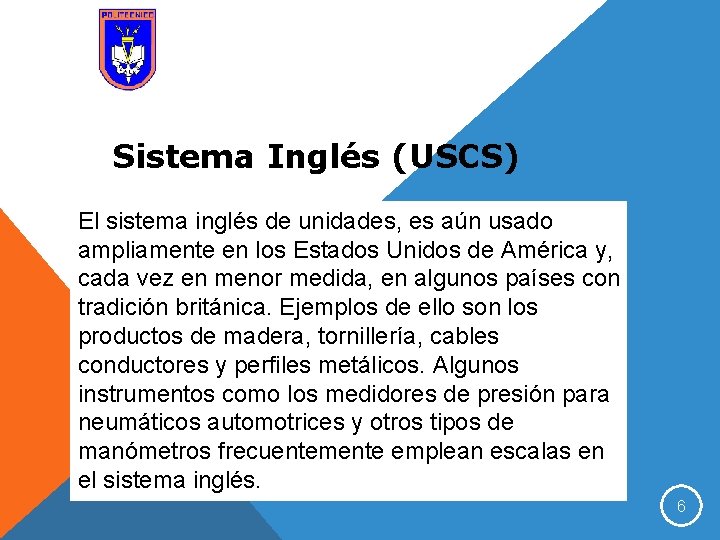

Sistema Inglés (USCS) El sistema inglés de unidades, es aún usado ampliamente en los Estados Unidos de América y, cada vez en menor medida, en algunos países con tradición británica. Ejemplos de ello son los productos de madera, tornillería, cables conductores y perfiles metálicos. Algunos instrumentos como los medidores de presión para neumáticos automotrices y otros tipos de manómetros frecuentemente emplean escalas en el sistema inglés. 6

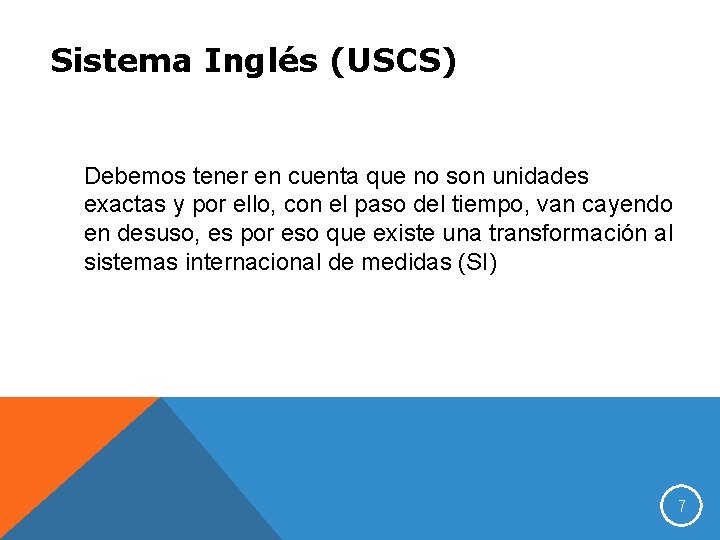

Sistema Inglés (USCS) Debemos tener en cuenta que no son unidades exactas y por ello, con el paso del tiempo, van cayendo en desuso, es por eso que existe una transformación al sistemas internacional de medidas (SI) 7

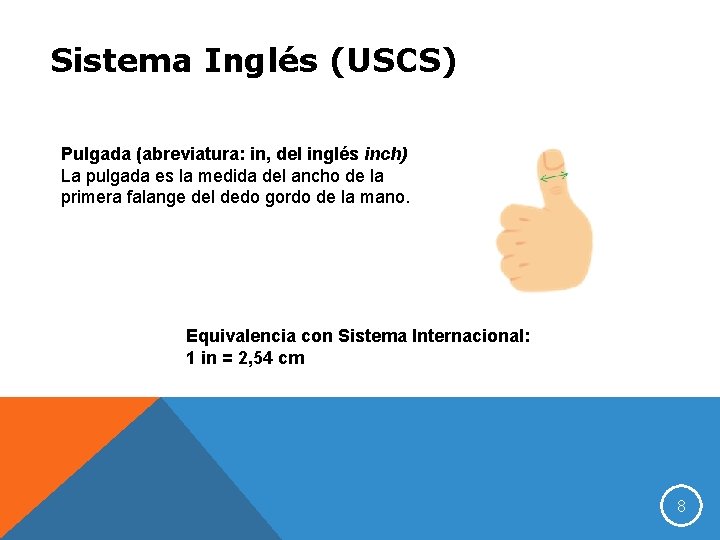

Sistema Inglés (USCS) Pulgada (abreviatura: in, del inglés inch) La pulgada es la medida del ancho de la primera falange del dedo gordo de la mano. Equivalencia con Sistema Internacional: 1 in = 2, 54 cm 8

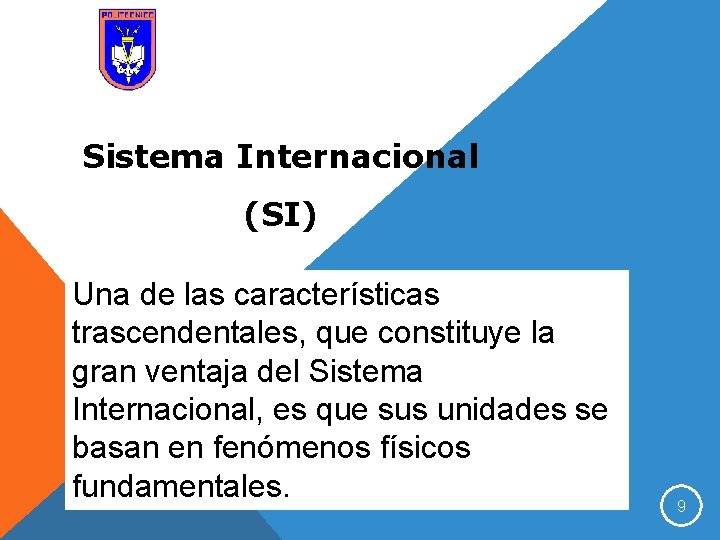

Sistema Internacional (SI) Una de las características trascendentales, que constituye la gran ventaja del Sistema Internacional, es que sus unidades se basan en fenómenos físicos fundamentales. 9

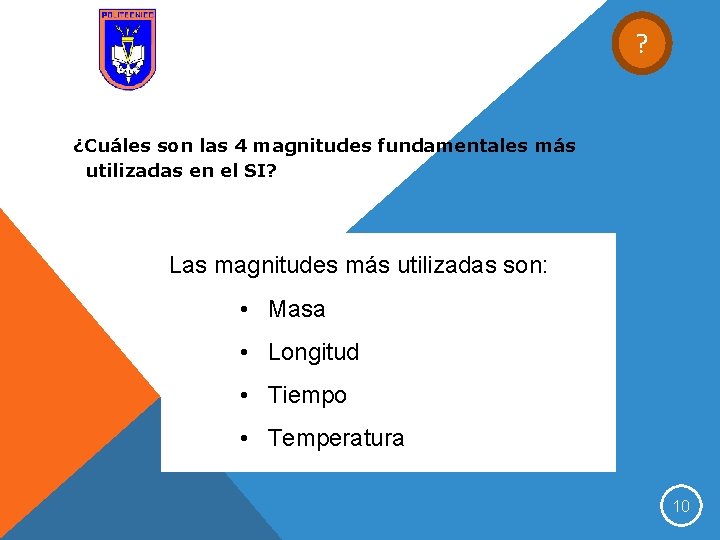

? ¿Cuáles son las 4 magnitudes fundamentales más utilizadas en el SI? Las magnitudes más utilizadas son: • Masa • Longitud • Tiempo • Temperatura 10

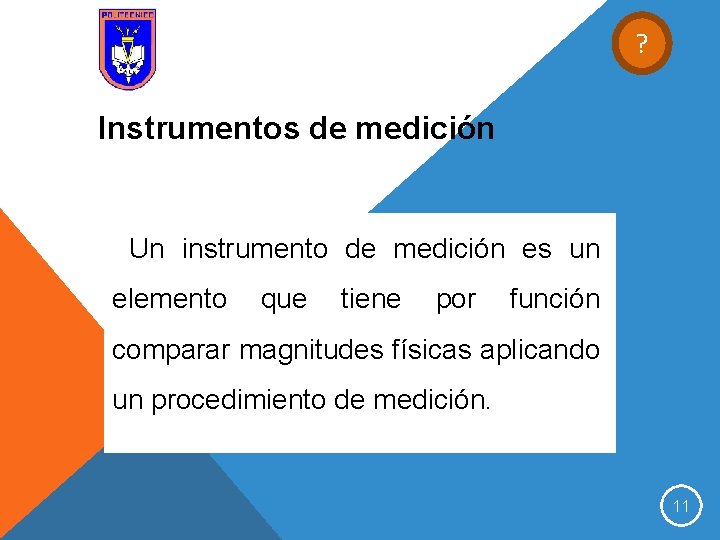

? Instrumentos de medición Un instrumento de medición es un elemento que tiene por función comparar magnitudes físicas aplicando un procedimiento de medición. 11

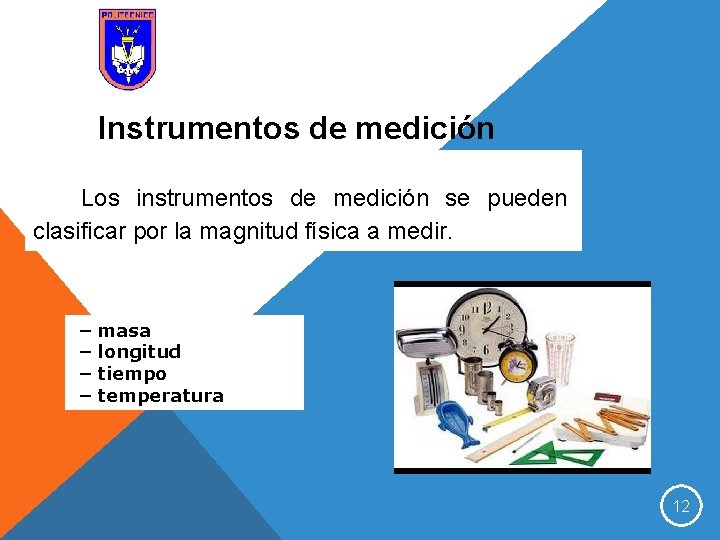

Instrumentos de medición Los instrumentos de medición se pueden clasificar por la magnitud física a medir. – – masa longitud tiempo temperatura 12

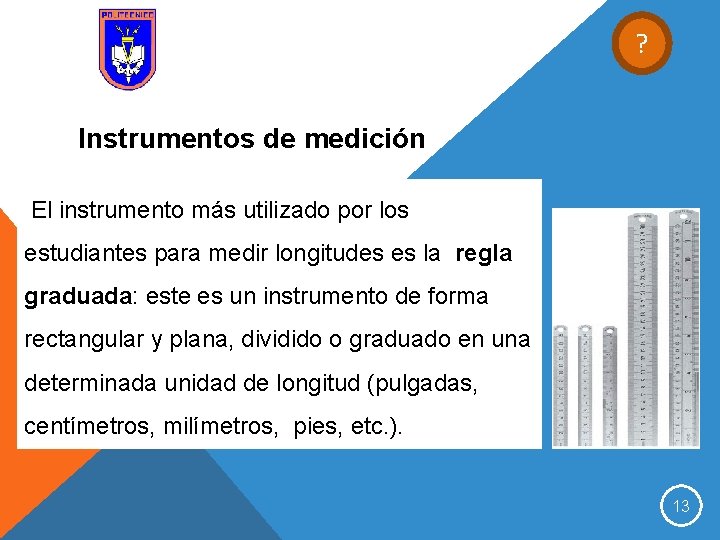

? Instrumentos de medición El instrumento más utilizado por los estudiantes para medir longitudes es la regla graduada: este es un instrumento de forma rectangular y plana, dividido o graduado en una determinada unidad de longitud (pulgadas, centímetros, milímetros, pies, etc. ). 13

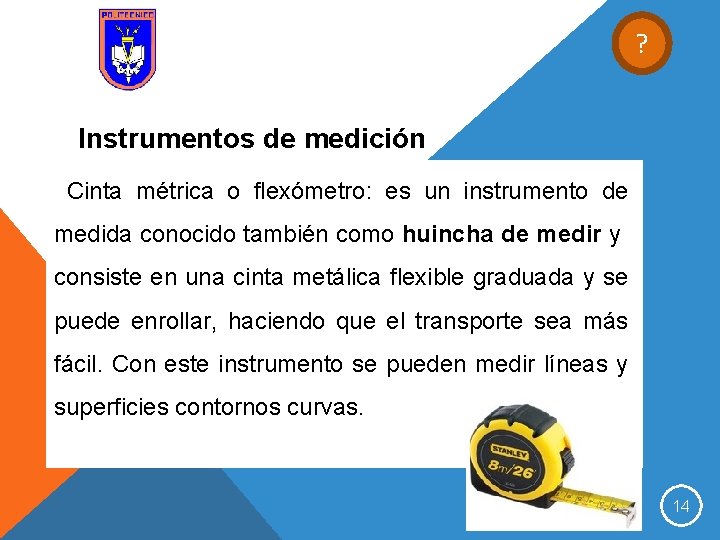

? Instrumentos de medición Cinta métrica o flexómetro: es un instrumento de medida conocido también como huincha de medir y consiste en una cinta metálica flexible graduada y se puede enrollar, haciendo que el transporte sea más fácil. Con este instrumento se pueden medir líneas y superficies contornos curvas. 14

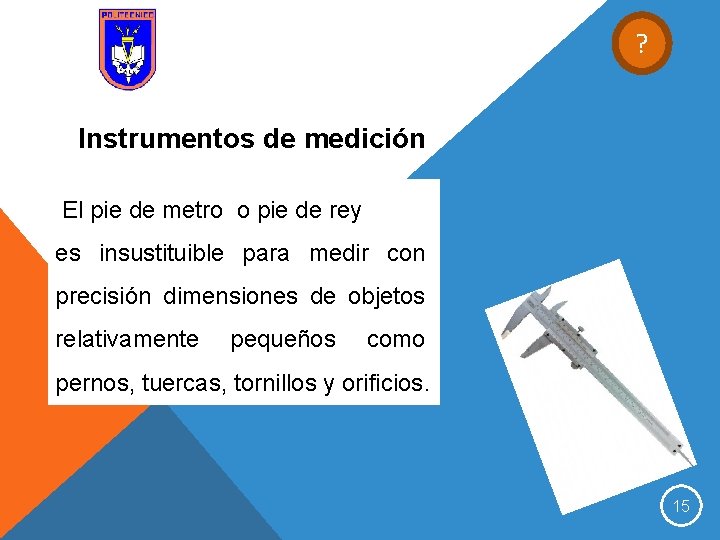

? Instrumentos de medición El pie de metro o pie de rey es insustituible para medir con precisión dimensiones de objetos relativamente pequeños como pernos, tuercas, tornillos y orificios. 15

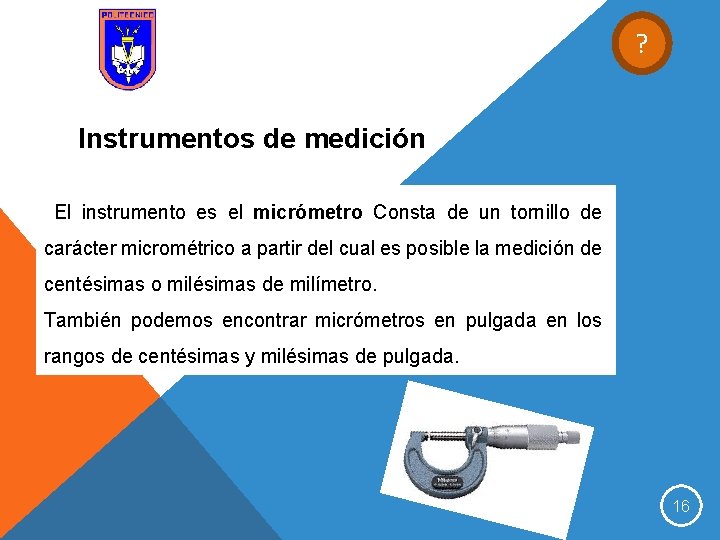

? Instrumentos de medición El instrumento es el micrómetro Consta de un tornillo de carácter micrométrico a partir del cual es posible la medición de centésimas o milésimas de milímetro. También podemos encontrar micrómetros en pulgada en los rangos de centésimas y milésimas de pulgada. 16

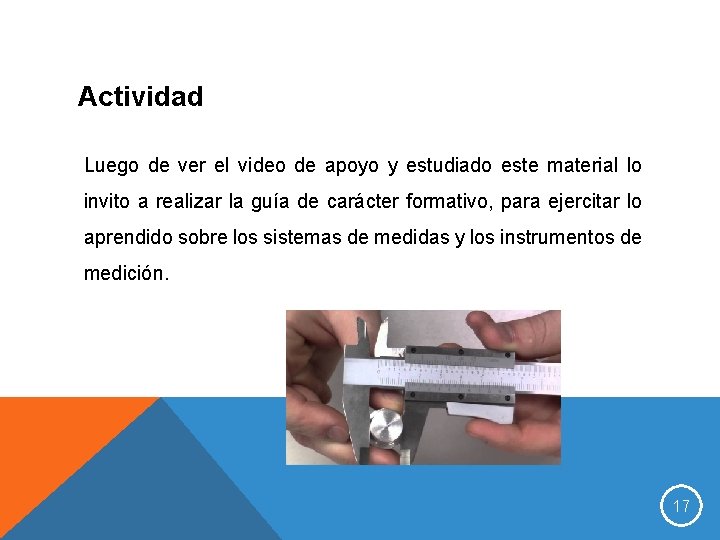

Actividad Luego de ver el video de apoyo y estudiado este material lo invito a realizar la guía de carácter formativo, para ejercitar lo aprendido sobre los sistemas de medidas y los instrumentos de medición. 17
