La machine à courant continu
La machine à courant continu

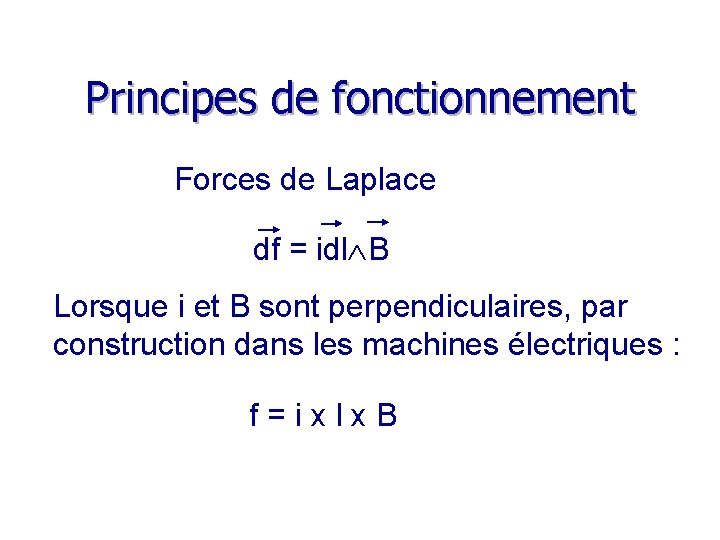

Principes de fonctionnement Forces de Laplace df = idl B Lorsque i et B sont perpendiculaires, par construction dans les machines électriques : f = i x l x B
f. é. m. induite
Flux magnétique à travers une spire B N S
B Flux maximum = 90° (par exemple)
B
B
B Flux nul = 0°

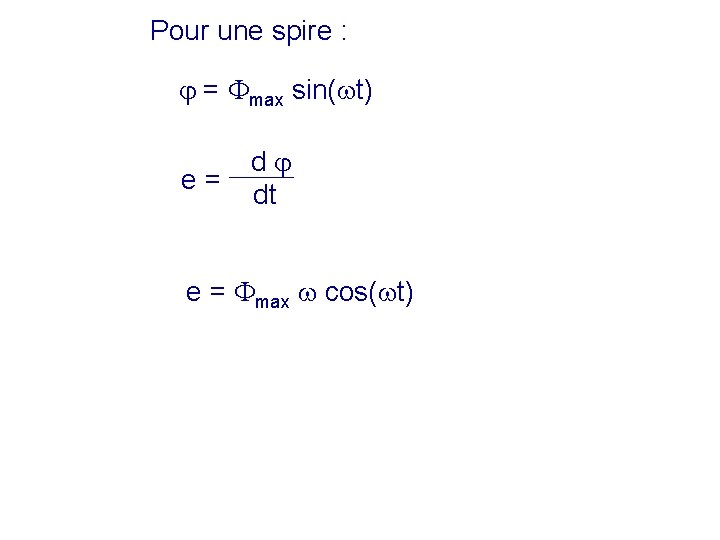

Pour une spire : = max sin( t) d e = dt e = max cos( t)
Pour chaque conducteur de la spire : max cos( t) ec = 2 Disposons n conducteurs à la périphérie de l’induit. Soit A le conducteur pris pour origine et B un conducteur quelconque. Pour le conducteur B : max cos( t + ) ec = 2

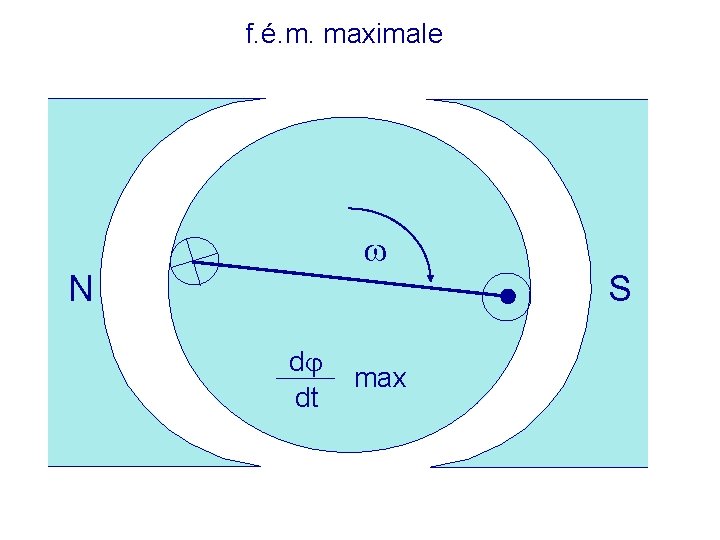

f. é. m. maximale N S d dt max

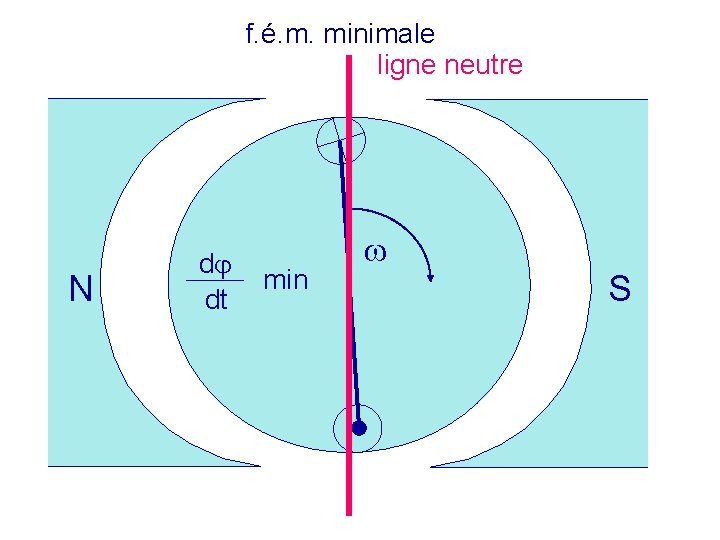

f. é. m. minimale ligne neutre N d dt min S
Les conducteurs sont regroupés pour : Obtenir une f. é. m. plus importante n Facile à recueillir par des contacts glissants (balais) n
On met les conducteurs en série. Si le nombre de conducteurs est très grand : dans un angle d n dn = 2 d f. é. m. induite dans ces conducteurs en série : n de = 2 max cos( t+ ) d n d X ec( ) = 2 2

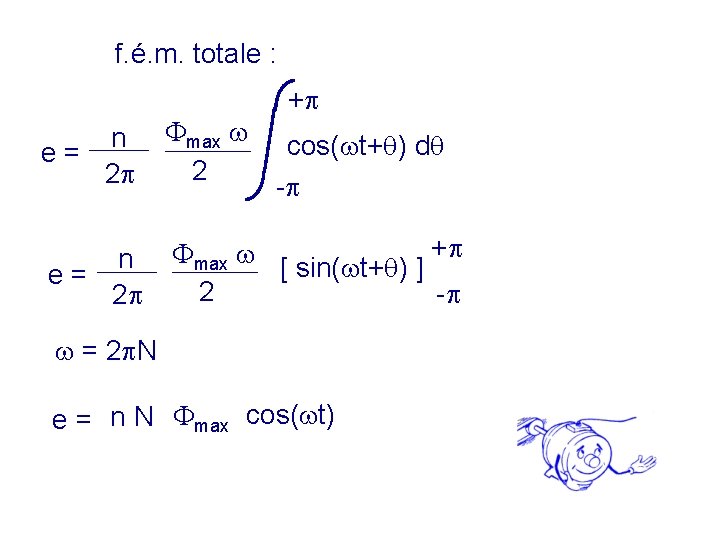

f. é. m. totale : + n max cos( t+ ) d e = 2 2 - n max [ sin( t+ ) ] + e = 2 - 2 = 2 N e = n N max cos( t)

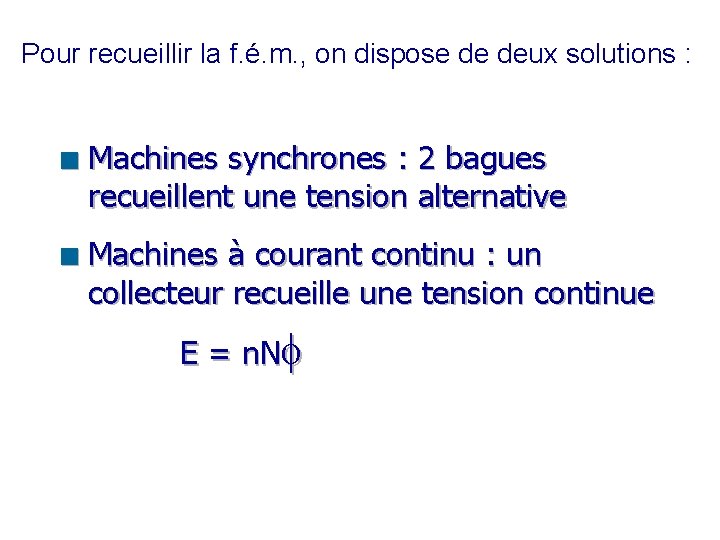

Pour recueillir la f. é. m. , on dispose de deux solutions : n n Machines synchrones : 2 bagues recueillent une tension alternative Machines à courant continu : un collecteur recueille une tension continue E = n. N

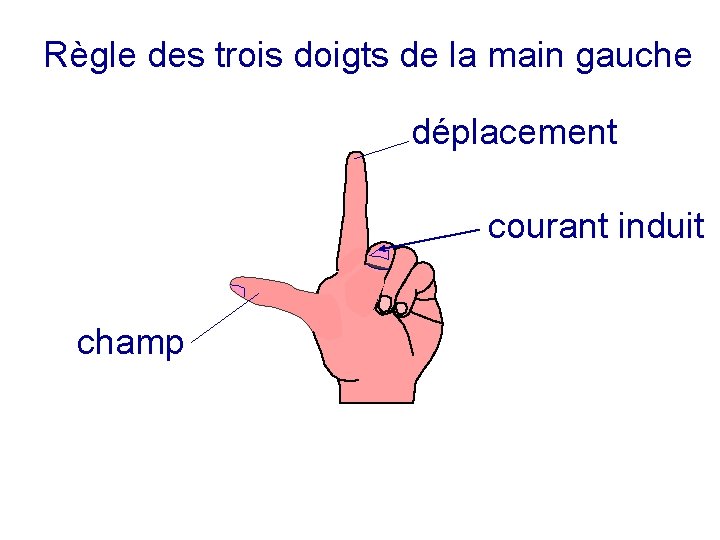

Règle des trois doigts de la main gauche déplacement courant induit champ

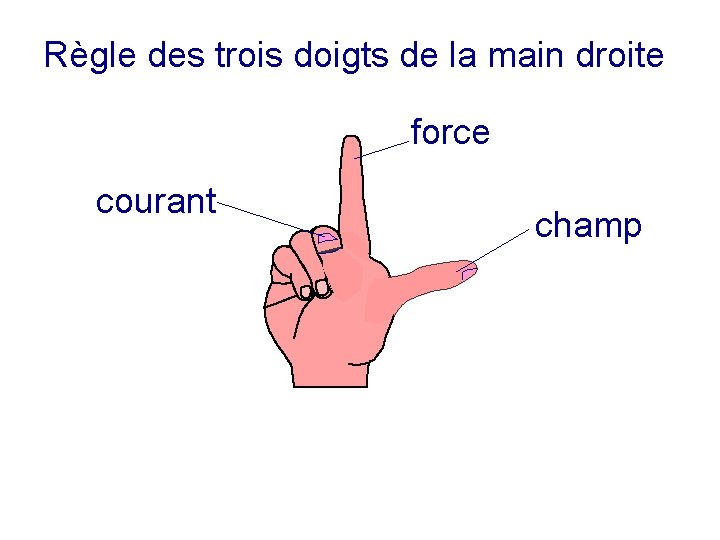

Règle des trois doigts de la main droite force courant champ
Principes de fonctionnement Force de Laplace n Le collecteur permet d’inverser la force de Laplace à chaque demi tour. n F. é. m. produite par la machine que l’on entraîne. n

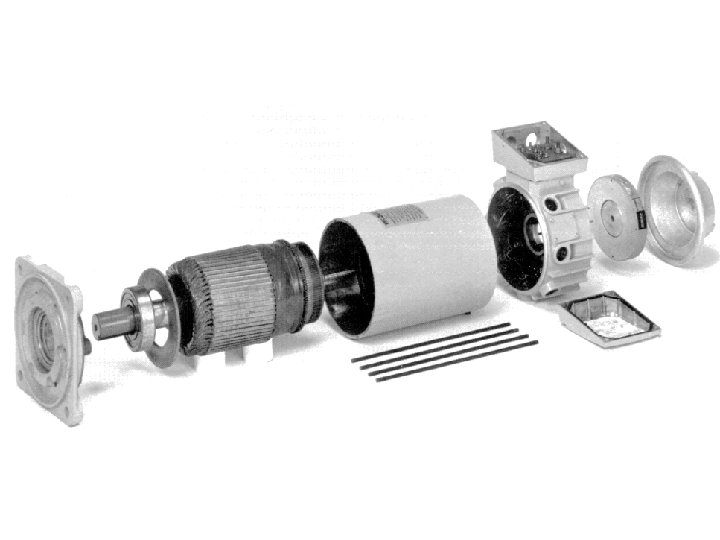

Constitution

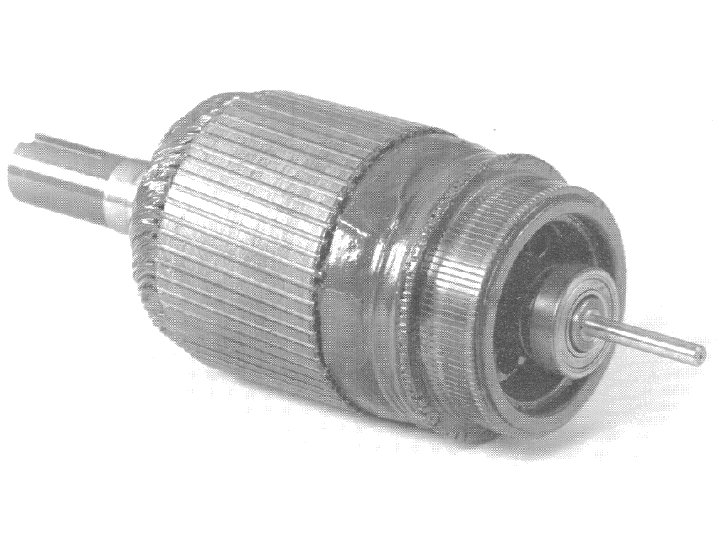

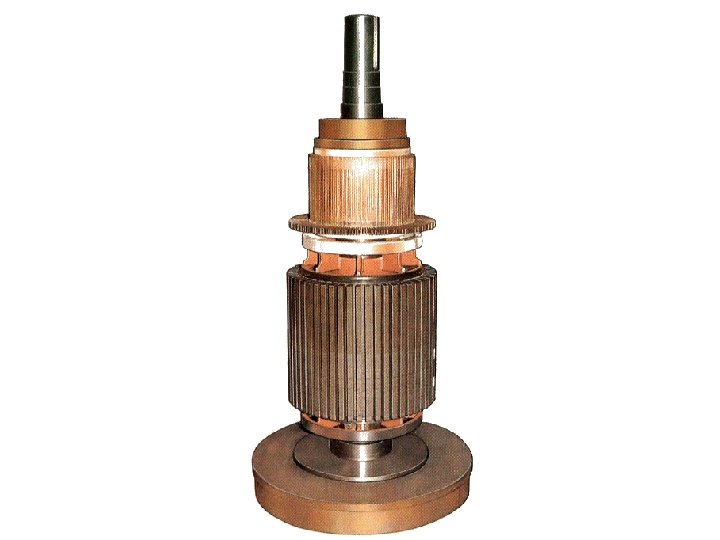

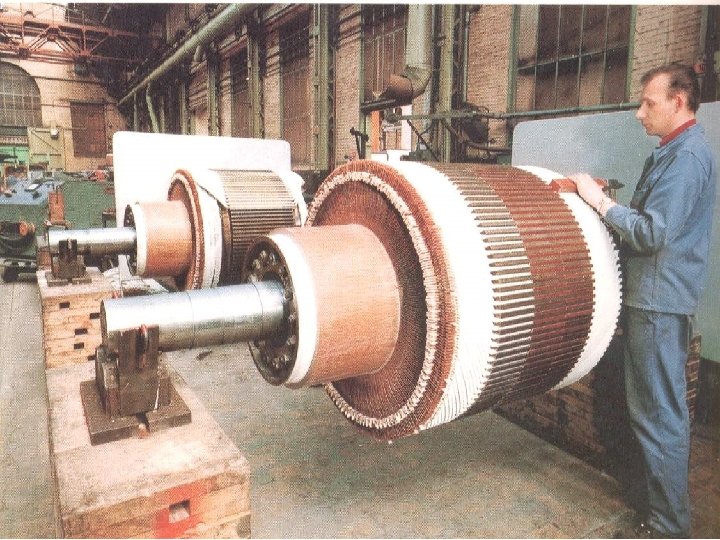

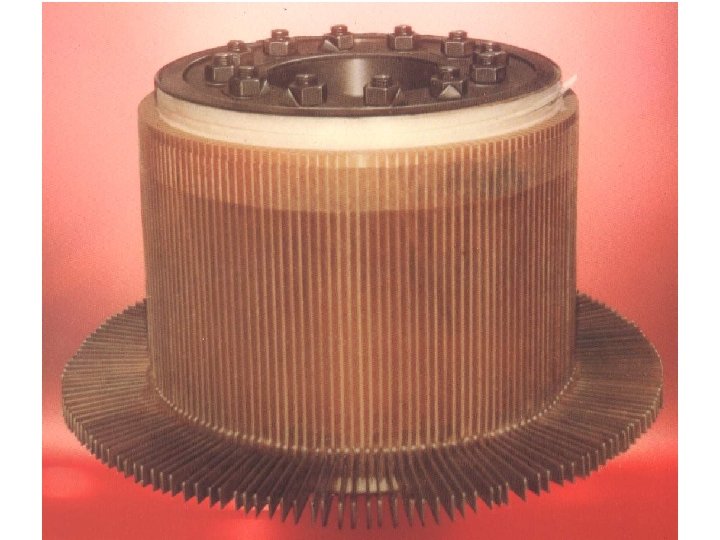

Le rotor avec son collecteur

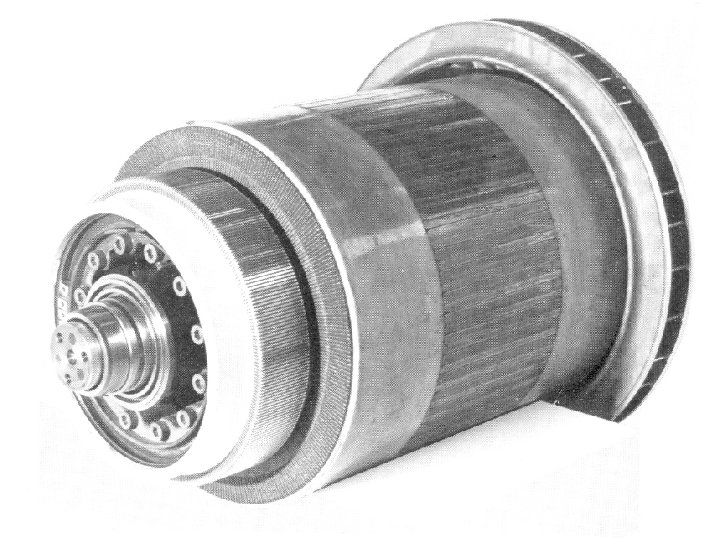

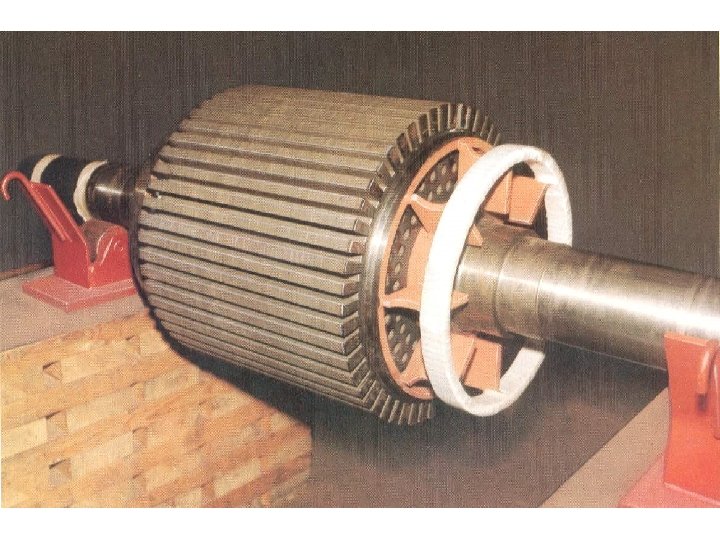

Le rotor
Le stator
Pôle inducteur
Pôle de commutation
Bobines de compensation

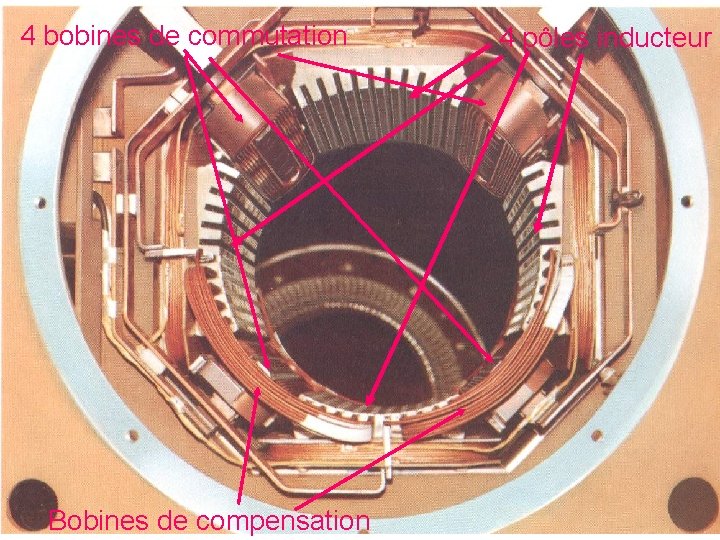

4 bobines de commutation Bobines de compensation 4 pôles inducteur

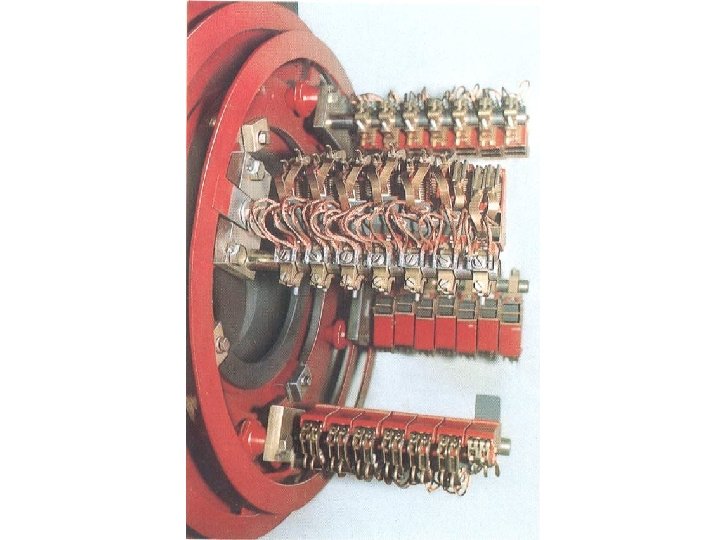

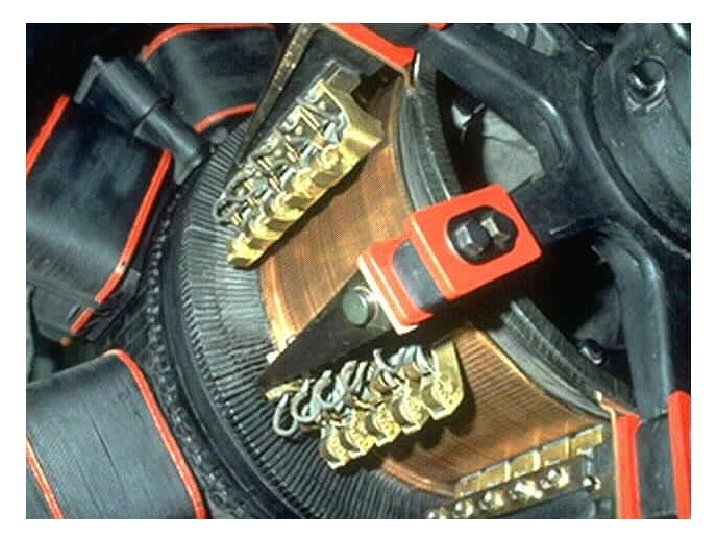

Les portes balais
L’origine du mot ’’balais’’:

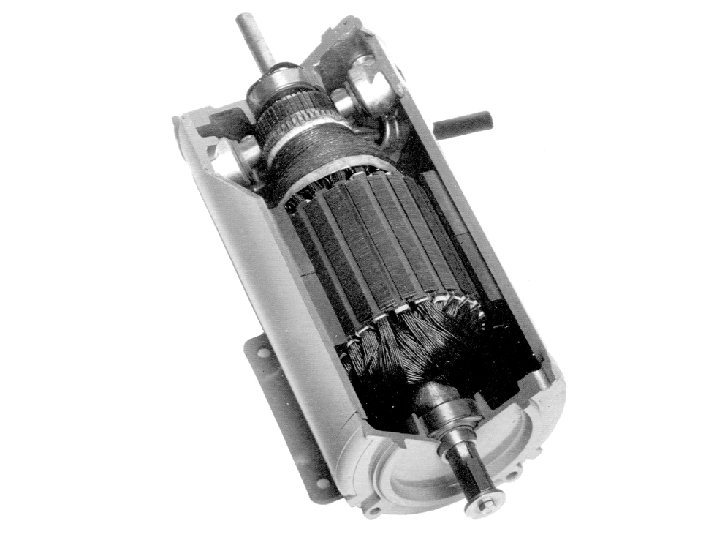

Machines complètes

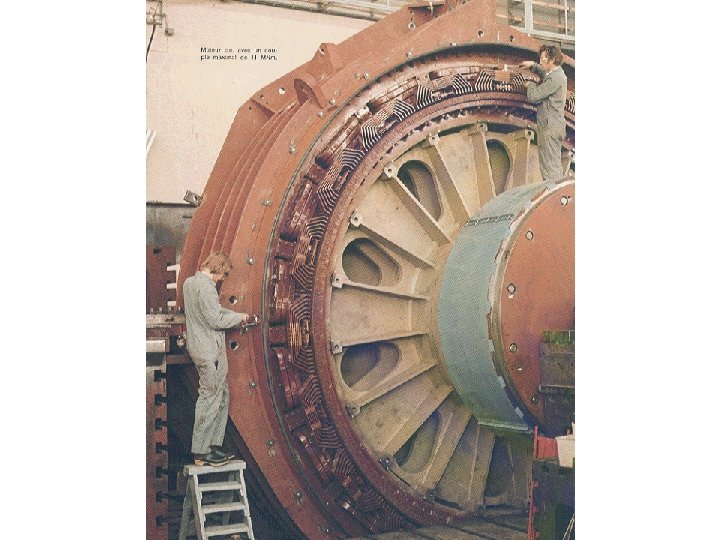

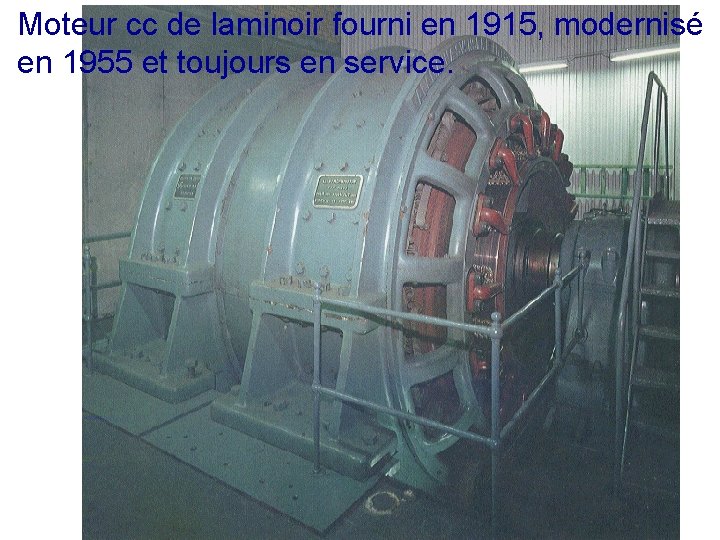

Moteur cc de laminoir fourni en 1915, modernisé en 1955 et toujours en service.

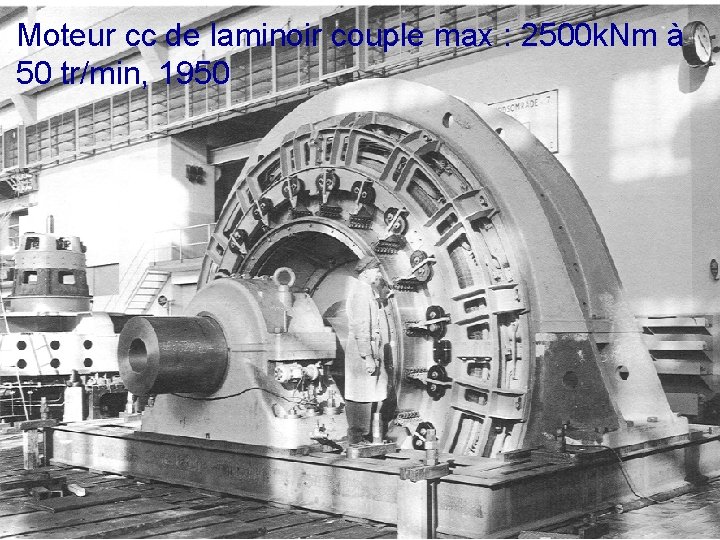

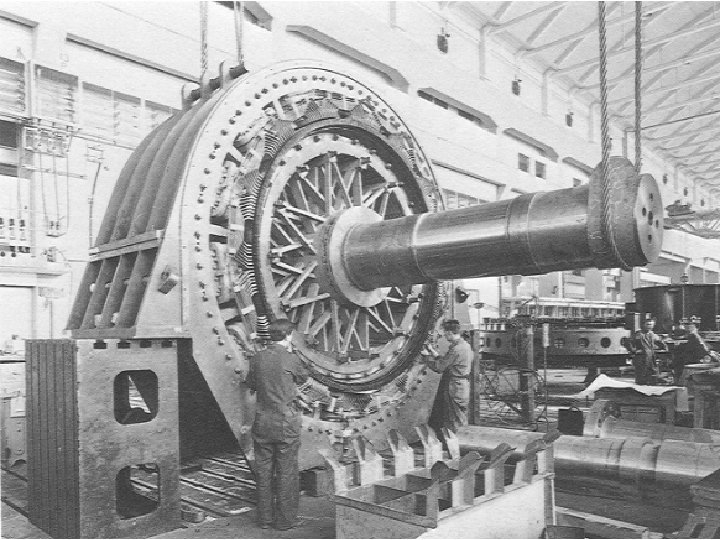

Moteur cc de laminoir couple max : 2500 k. Nm à 50 tr/min, 1950
Moyeu soudé de l’induit
Équations générales
f. é. m. à vide

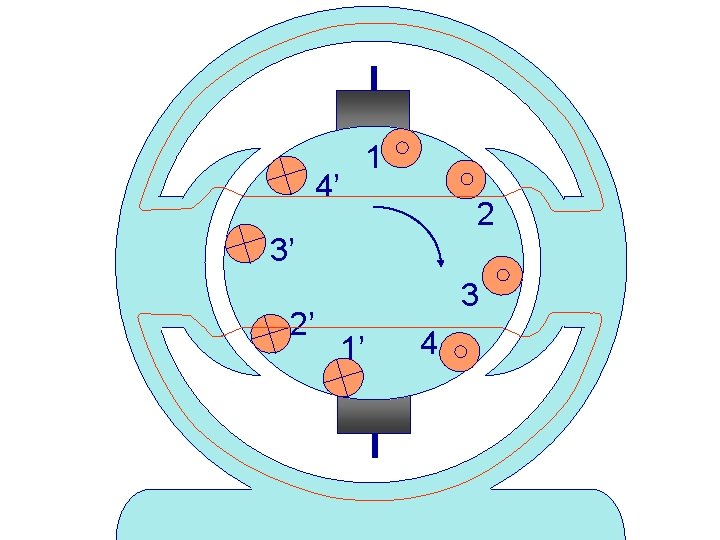

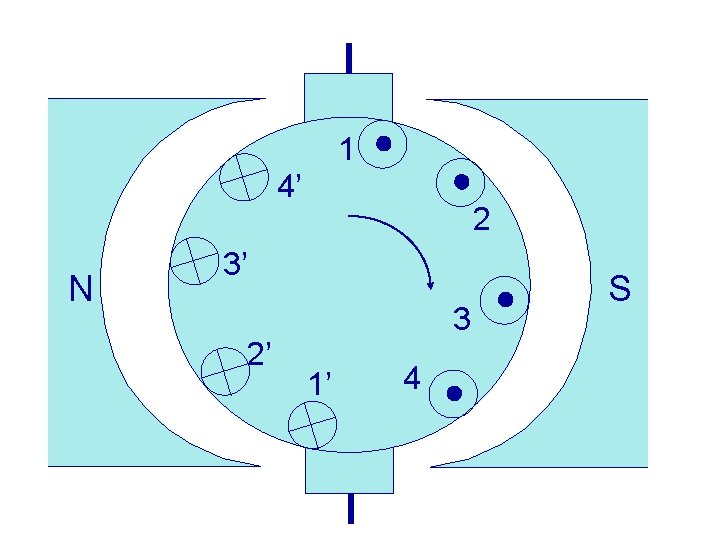

1 4’ N 2 3’ 2’ 3 1’ 4 S

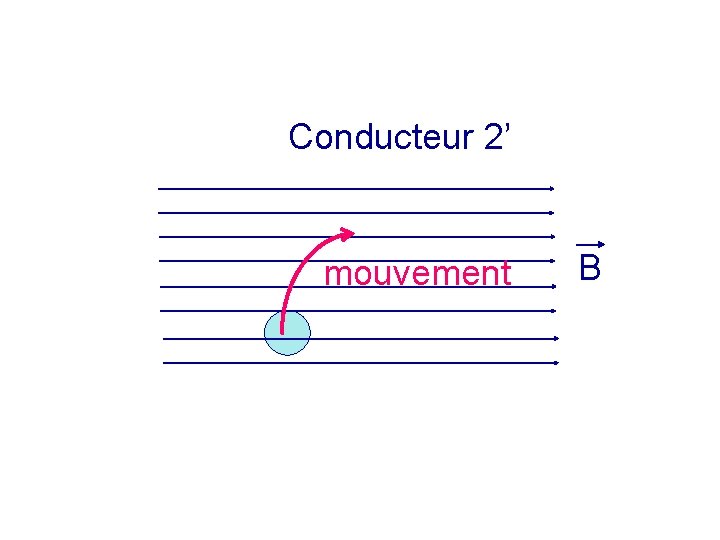

Conducteur 2’ mouvement B
Règle des trois doigts de la main gauche déplacement courant induit champ
Conducteur 2’ mouvement B
Conducteur 2’ + I induit B
Conducteur 2’ +
Conducteur 2 I induit mouvement B
Conducteur 2

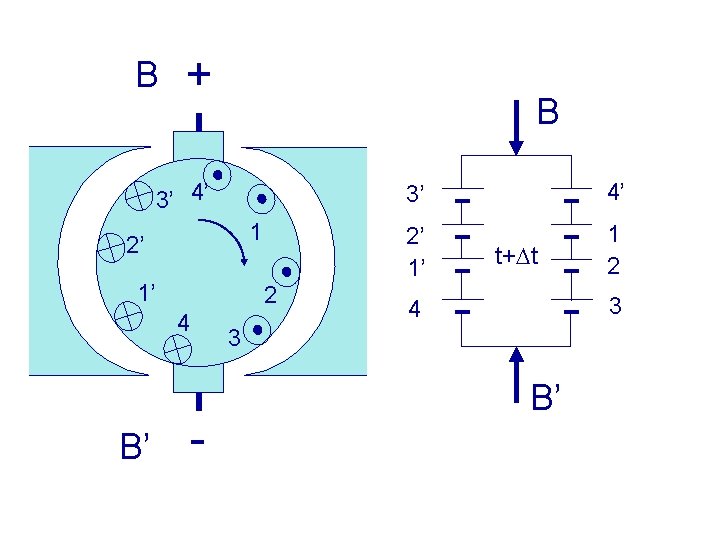

Ligne neutre 1 4’ N 2 3’ 3 2’ 1’ 4 S
E t 0 t

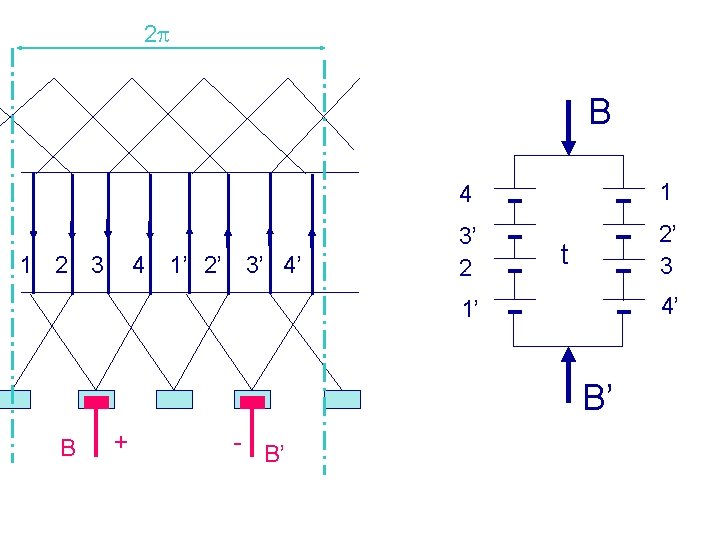

Représentation plane « développée » du rotor 3’ 2’ 4’ 1’ 1 4 3 2
Connexions à l’avant du rotor 4’ 1 2 3’ N 3 2’ 1’ 4 S

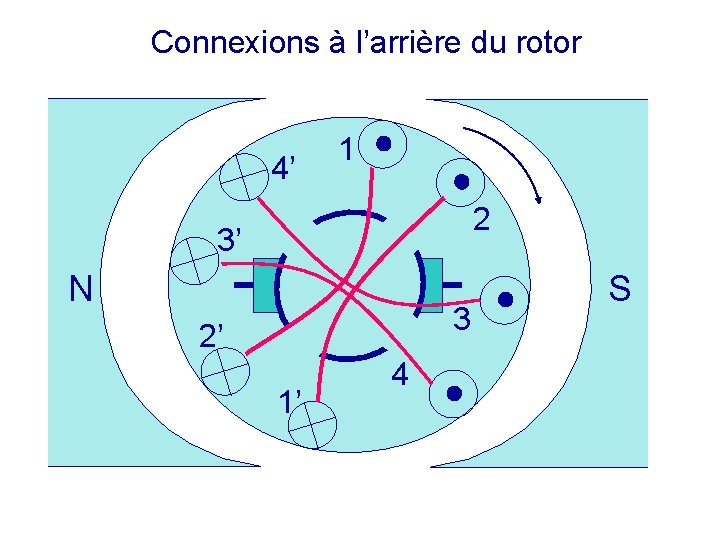

Connexions à l’arrière du rotor 4’ 1 2 3’ N 3 2’ 1’ 4 S

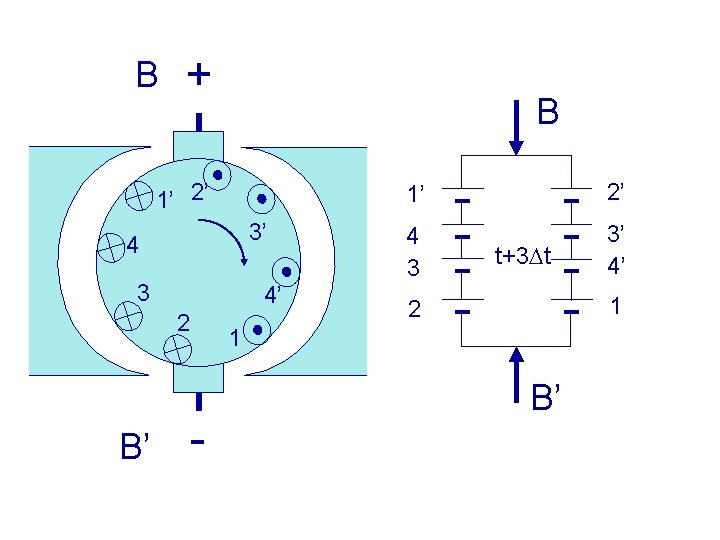

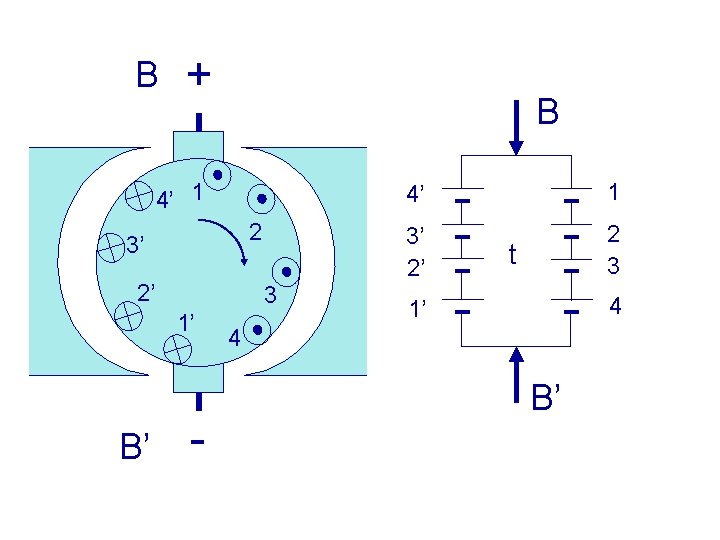

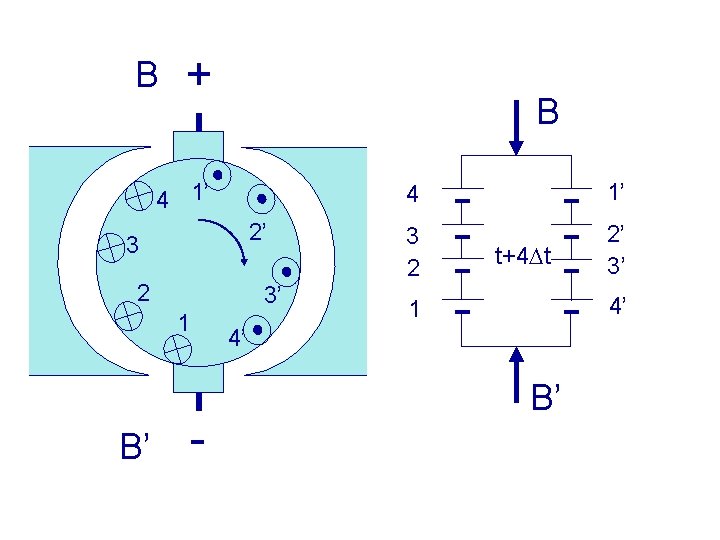

Induit = rotor collecteur 1 2 3 4

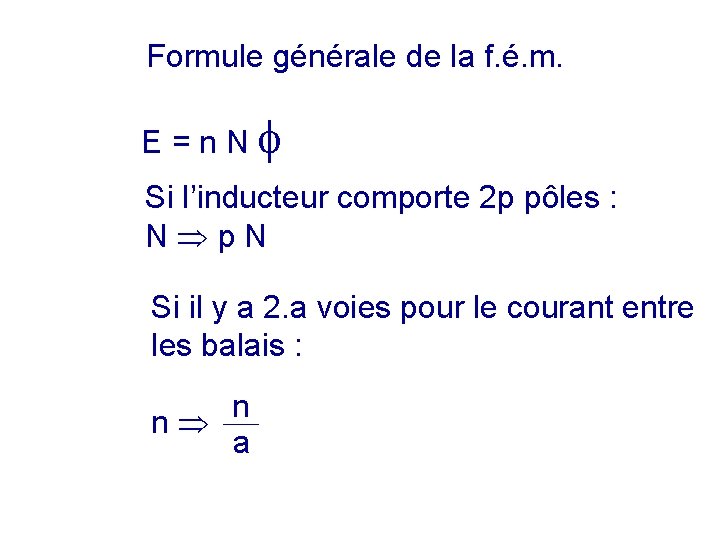

Formule générale de la f. é. m. E = n N Si l’inducteur comporte 2 p pôles : N p N Si il y a 2. a voies pour le courant entre les balais : n n a
D’où la formule générale : p n N (Ie) E = a p, n, a, sont des paramètres fixés par construction. On pourra écrire : E = k N (Ie)
Caractéristiques à vide V A Ie moteur N 0

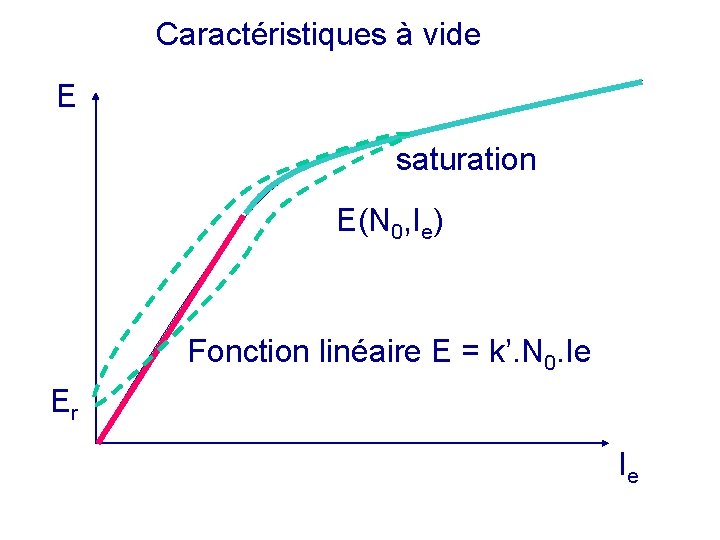

Caractéristiques à vide E saturation E(N 0, Ie) Fonction linéaire E = k’. N 0. Ie Er Ie
Étude en charge

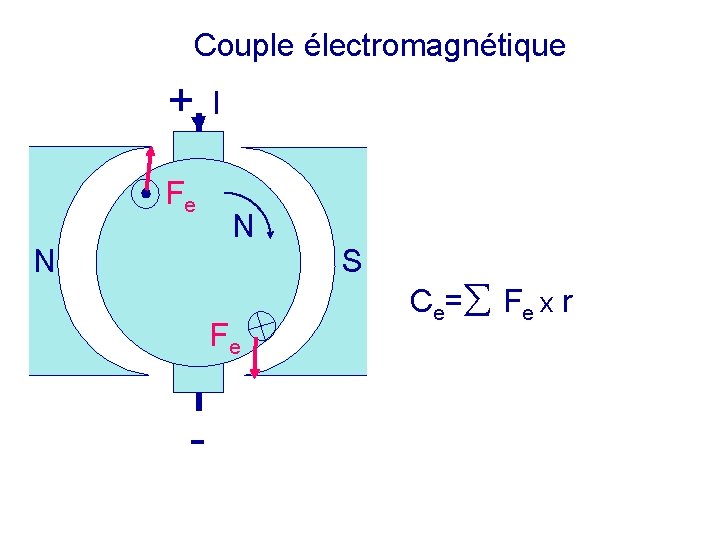

Couple électromagnétique + Fe N I N Fe - S Ce= Fe x r

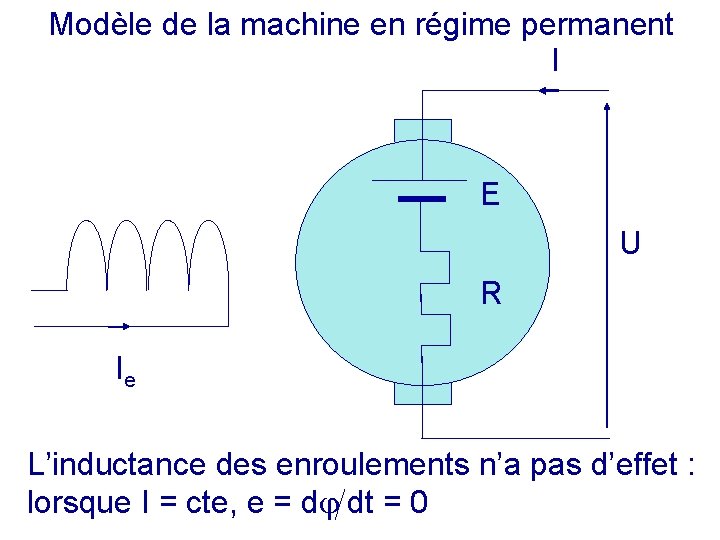

Modèle de la machine en régime permanent I E U R Ie L’inductance des enroulements n’a pas d’effet : lorsque I = cte, e = d dt = 0

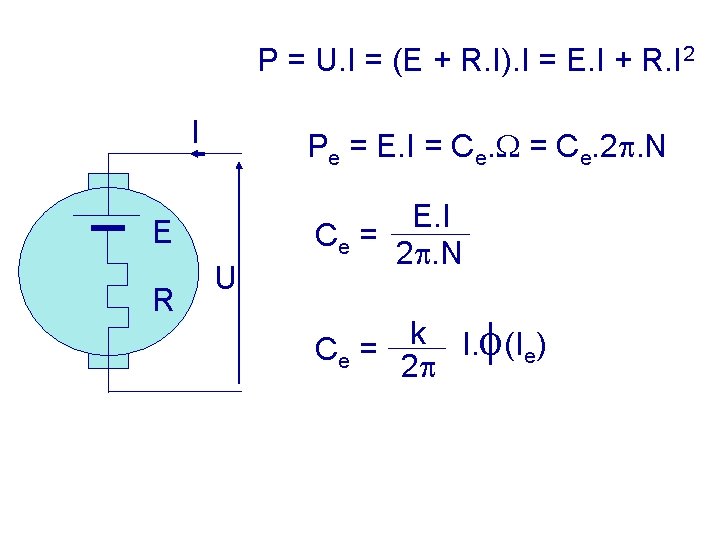

P = U. I = (E + R. I). I = E. I + R. I 2 I Pe = E. I = Ce. 2. N E R U E. I Ce = 2. N k I. (I ) Ce = e 2

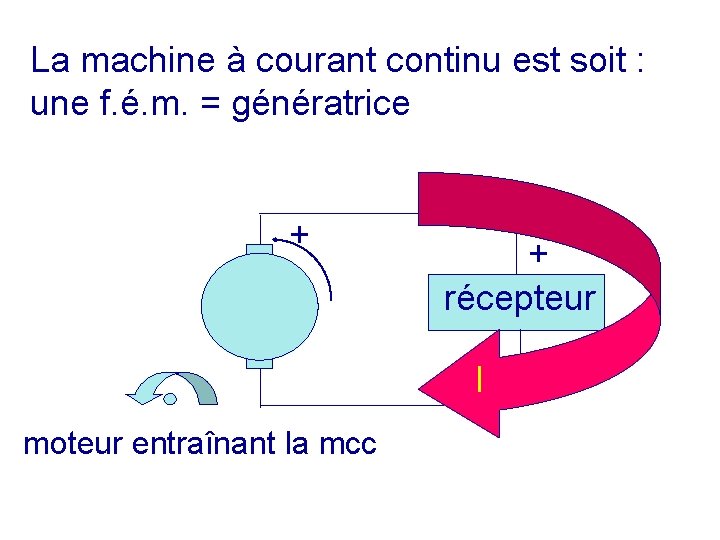

La machine à courant continu est soit : une f. é. m. = génératrice + + récepteur I moteur entraînant la mcc

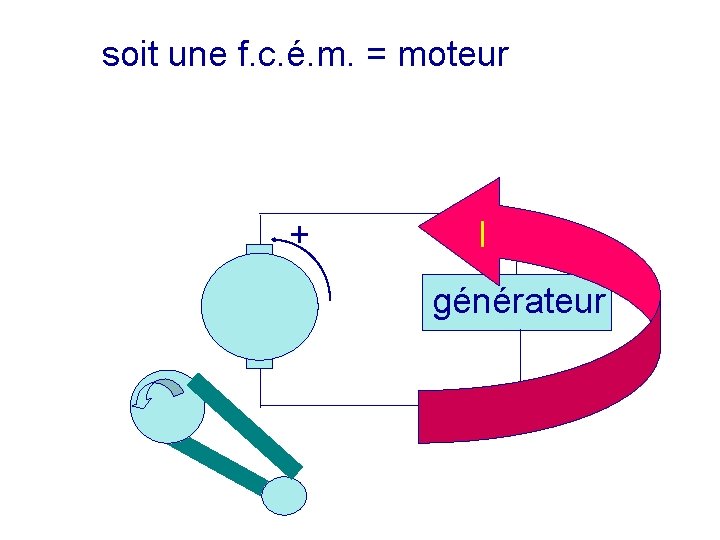

soit une f. c. é. m. = moteur + I + générateur
Réaction magnétique de l’induit
Lignes de champ dues à l’inducteur + N S -
+ N Courant dans les spires - S

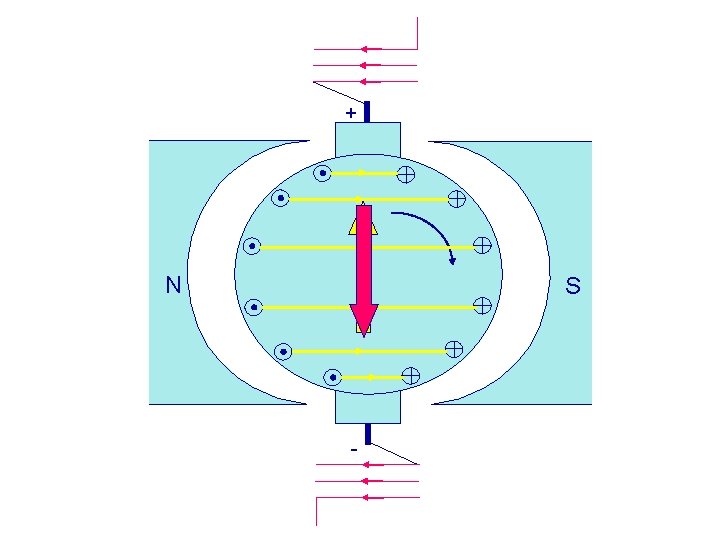

Lignes de champ dues au rotor + N S -

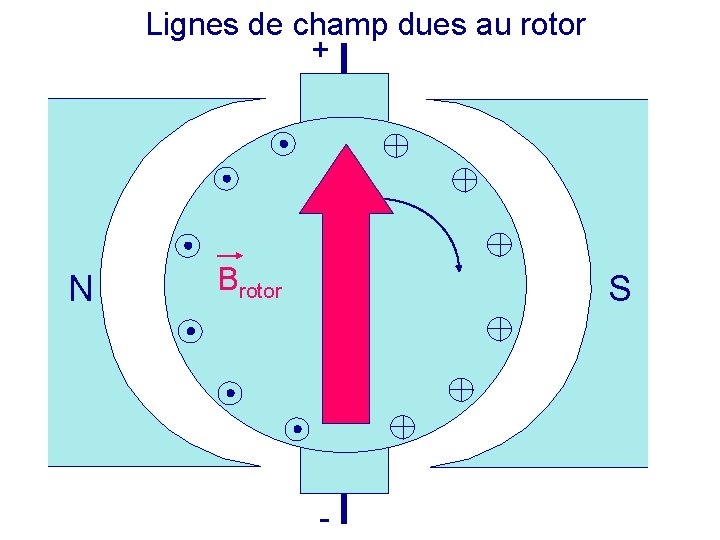

Lignes de champ dues au rotor + N Brotor S -
Déformation du champ résultant + N S -

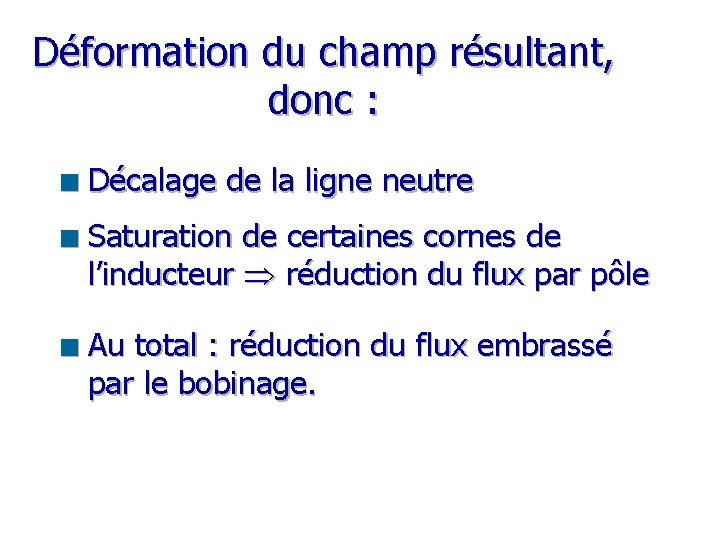

Déformation du champ résultant, donc : n n n Décalage de la ligne neutre Saturation de certaines cornes de l’inducteur réduction du flux par pôle Au total : réduction du flux embrassé par le bobinage.
Comment vaincre la réaction magnétique d’induit n Il faut compenser la machine.
Les différents modes d’excitation de la machine à courant continu
Machine à excitation séparée : U Ie
Machine à excitation dérivée : Iinduit U Ie
Machine à excitation série : Ie = Iinduit U

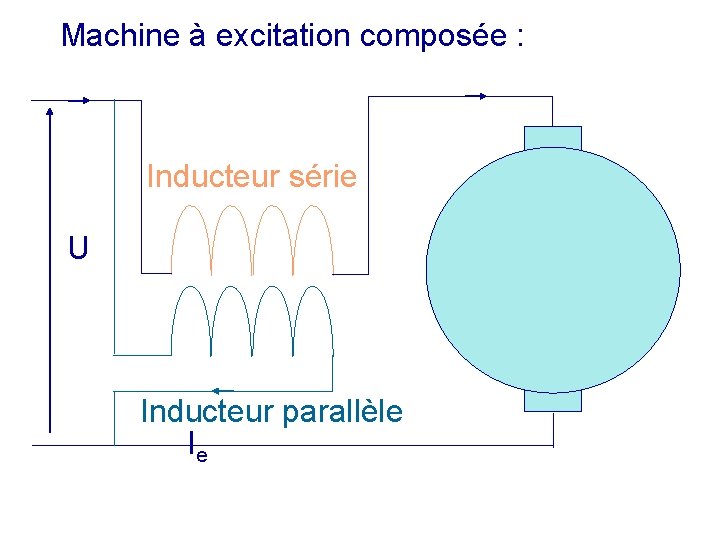

Machine à excitation composée : Inducteur série U Inducteur parallèle Ie
Rendement de la machine à courant continu
PFER induit U. Ie U. (I+Ie) E. I Ce. U. I R. I 2 CU. Pméca

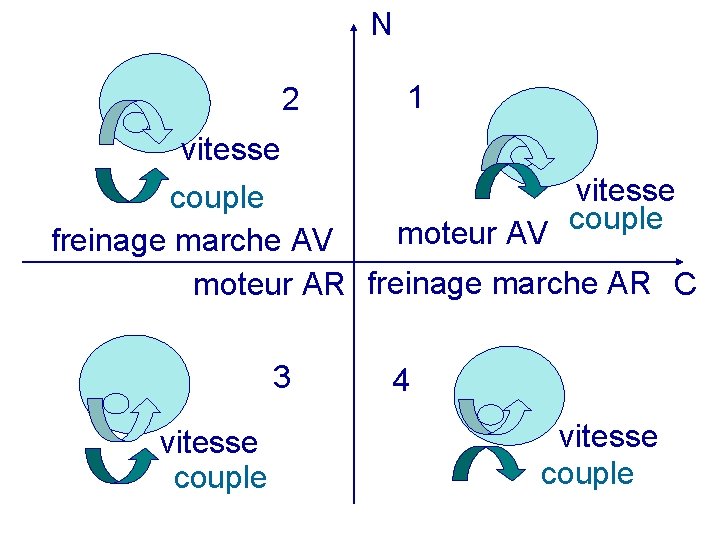

Les quadrants de fonctionnement
N 2 1 vitesse couple moteur AV freinage marche AV moteur AR freinage marche AR C 3 vitesse couple 4 vitesse couple
Exemple :

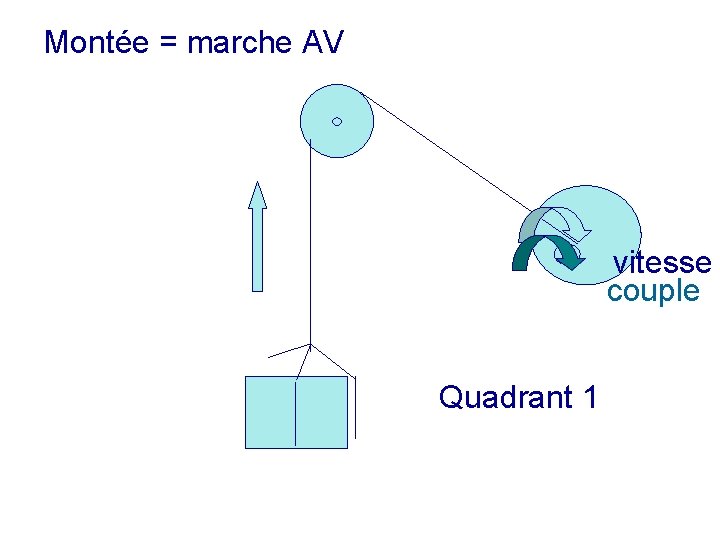

Montée = marche AV vitesse couple Quadrant 1

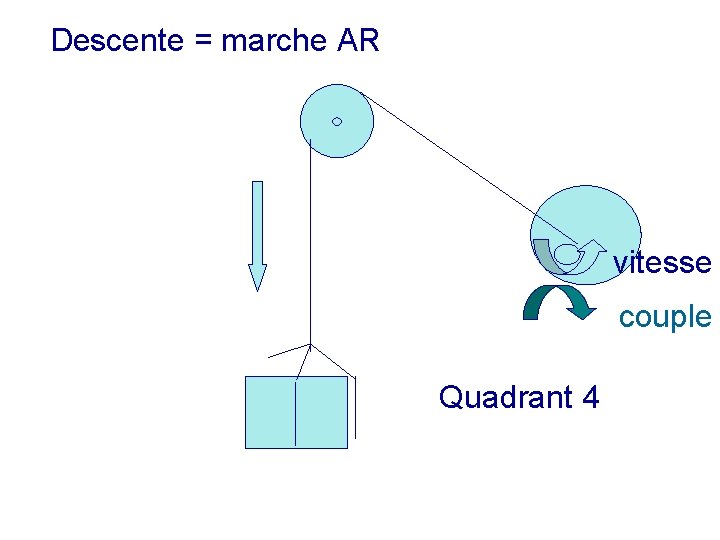

Descente = marche AR vitesse couple Quadrant 4
Mise en œuvre des moteurs
Caractéristique mécanique
C’est la courbe C = f(N) C excitation séparée Nvide N
C excitation séparée treuil ou grue Nvide N
C point de fonctionnement Nvide N
C N N

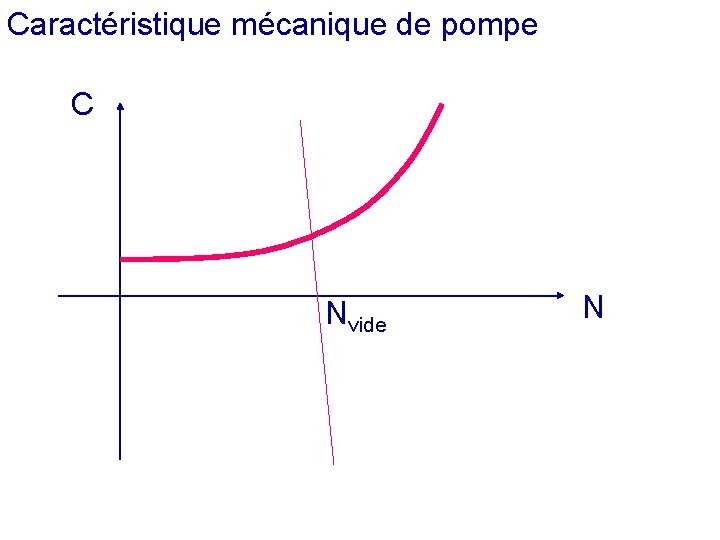

Caractéristique mécanique de pompe C Nvide N

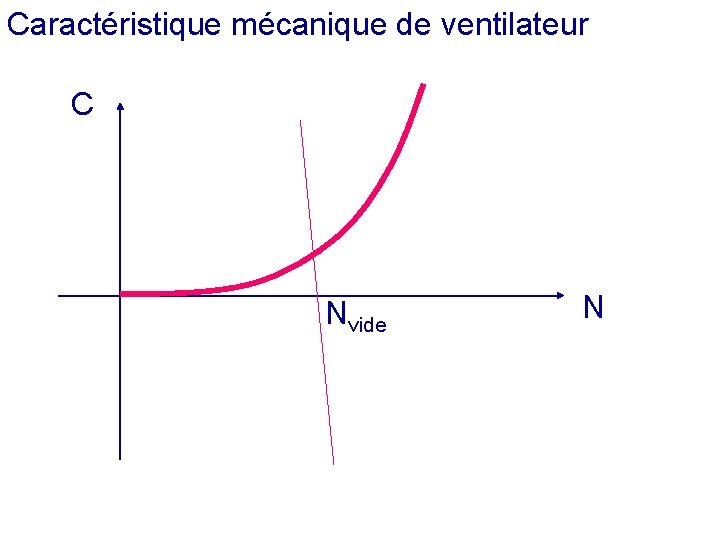

Caractéristique mécanique de ventilateur C Nvide N
Caractéristique mécanique de concasseur C Nvide N
That’s all folks !
