Lęšiais gaunamų atvaizdų braižymas 10 klasė

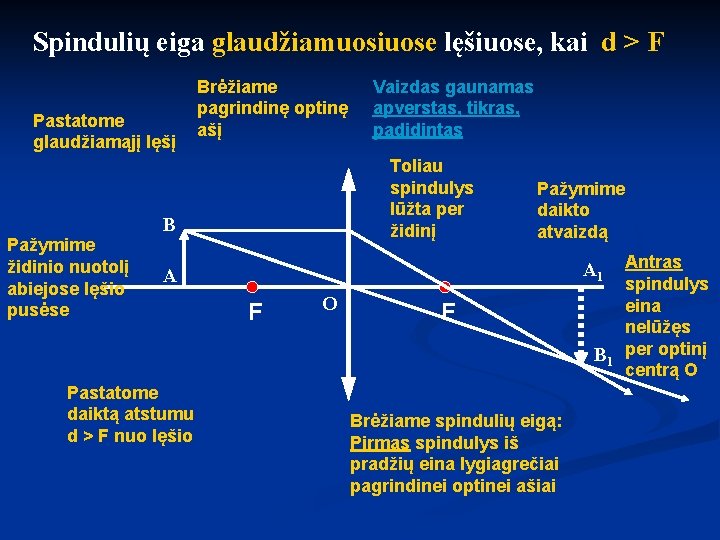

Spindulių eiga glaudžiamuosiuose lęšiuose, kai d > F Pastatome glaudžiamąjį lęšį Brėžiame pagrindinę optinę ašį Toliau spindulys lūžta per židinį B Pažymime židinio nuotolį abiejose lęšio pusėse Vaizdas gaunamas apverstas, tikras, padidintas Pažymime daikto atvaizdą Pastatome daiktą atstumu d > F nuo lęšio Antras spindulys eina nelūžęs B 1 per optinį centrą O A 1 A F O F Brėžiame spindulių eigą: Pirmas spindulys iš pradžių eina lygiagrečiai pagrindinei optinei ašiai

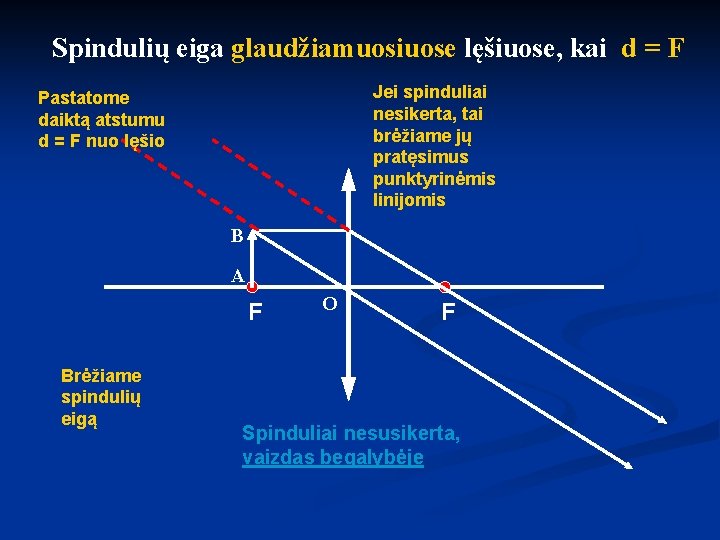

Spindulių eiga glaudžiamuosiuose lęšiuose, kai d = F Jei spinduliai nesikerta, tai brėžiame jų pratęsimus punktyrinėmis linijomis Pastatome daiktą atstumu d = F nuo lęšio B A F Brėžiame spindulių eigą O F Spinduliai nesusikerta, vaizdas begalybėje

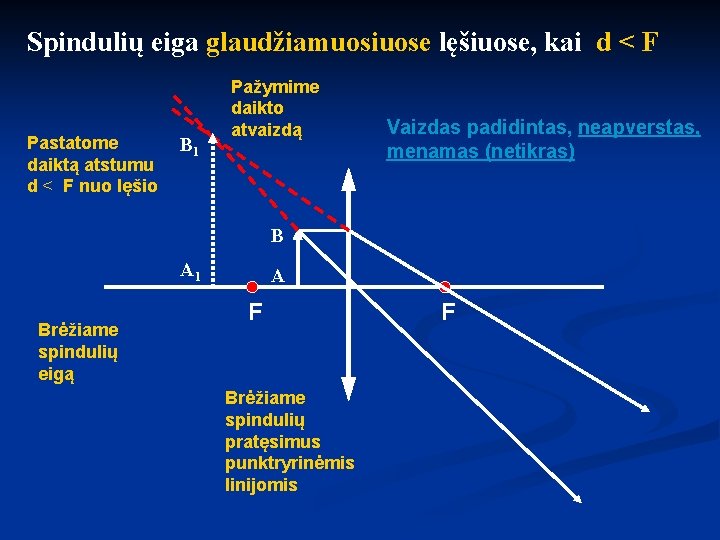

Spindulių eiga glaudžiamuosiuose lęšiuose, kai d < F Pastatome daiktą atstumu d < F nuo lęšio B 1 Pažymime daikto atvaizdą Vaizdas padidintas, neapverstas, menamas (netikras) B A 1 Brėžiame spindulių eigą A F Brėžiame spindulių pratęsimus punktryrinėmis linijomis F

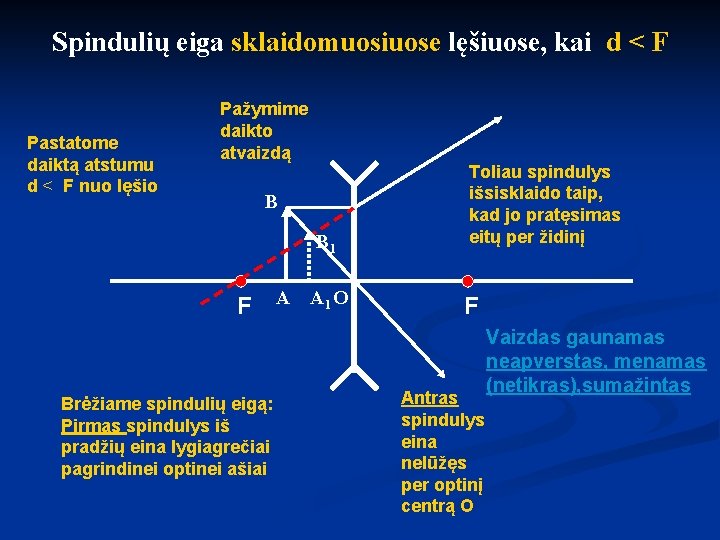

Spindulių eiga sklaidomuosiuose lęšiuose, kai d < F Pastatome daiktą atstumu d < F nuo lęšio Pažymime daikto atvaizdą B B 1 F Brėžiame spindulių eigą: Pirmas spindulys iš pradžių eina lygiagrečiai pagrindinei optinei ašiai A A 1 O Toliau spindulys išsisklaido taip, kad jo pratęsimas eitų per židinį F Antras spindulys eina nelūžęs per optinį centrą O Vaizdas gaunamas neapverstas, menamas (netikras), sumažintas

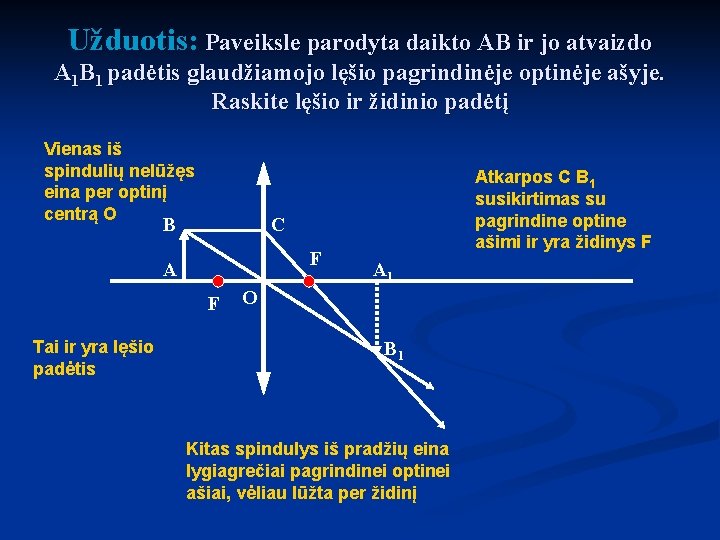

Užduotis: Paveiksle parodyta daikto AB ir jo atvaizdo A 1 B 1 padėtis glaudžiamojo lęšio pagrindinėje optinėje ašyje. Raskite lęšio ir židinio padėtį Vienas iš spindulių nelūžęs eina per optinį centrą O B C F A F Tai ir yra lęšio padėtis Atkarpos C B 1 susikirtimas su pagrindine optine ašimi ir yra židinys F A 1 O B 1 Kitas spindulys iš pradžių eina lygiagrečiai pagrindinei optinei ašiai, vėliau lūžta per židinį

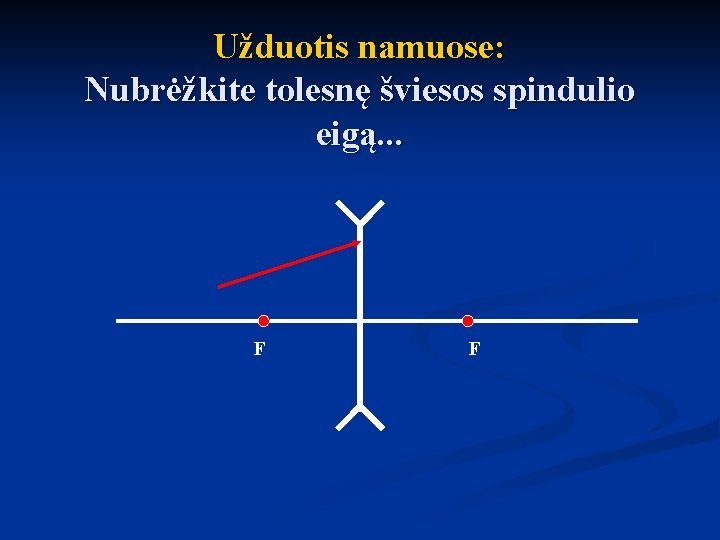

Užduotis namuose: Nubrėžkite tolesnę šviesos spindulio eigą. . . F F
