Lgica de Programao Objetivo Desenvolver algoritmos a partir

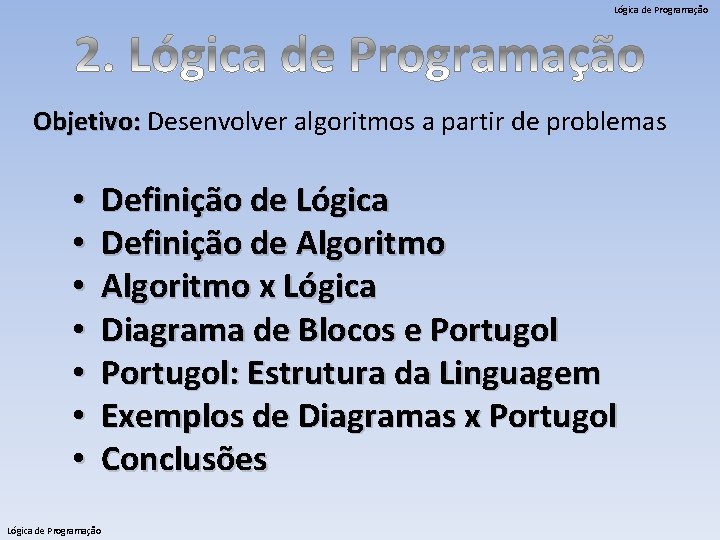

Lógica de Programação Objetivo: Desenvolver algoritmos a partir de problemas • • Definição de Lógica Definição de Algoritmo x Lógica Diagrama de Blocos e Portugol: Estrutura da Linguagem Exemplos de Diagramas x Portugol Conclusões Lógica de Programação

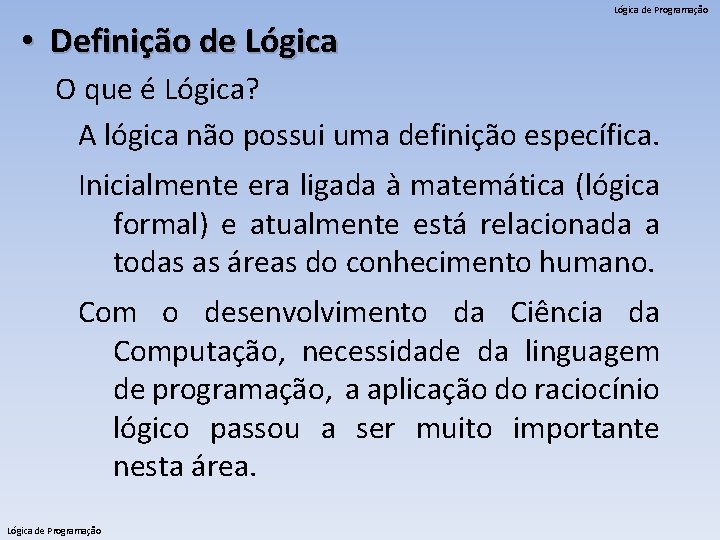

Lógica de Programação • Definição de Lógica O que é Lógica? A lógica não possui uma definição específica. Inicialmente era ligada à matemática (lógica formal) e atualmente está relacionada a todas as áreas do conhecimento humano. Com o desenvolvimento da Ciência da Computação, necessidade da linguagem de programação, a aplicação do raciocínio lógico passou a ser muito importante nesta área. Lógica de Programação

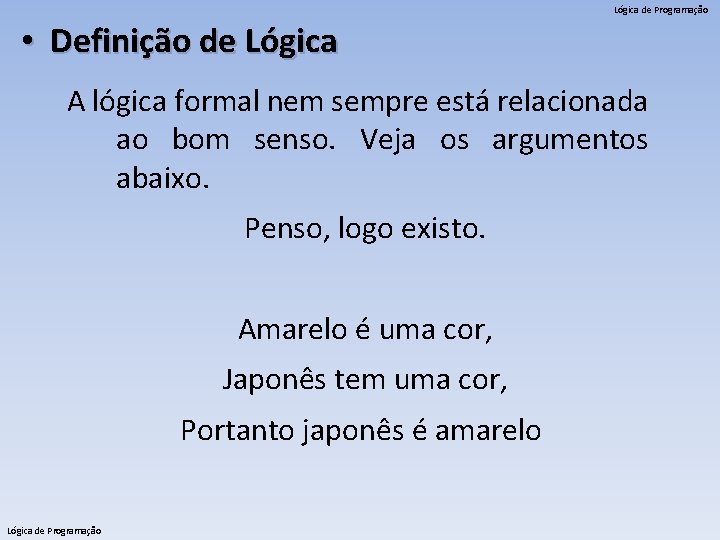

Lógica de Programação • Definição de Lógica A lógica formal nem sempre está relacionada ao bom senso. Veja os argumentos abaixo. Penso, logo existo. Amarelo é uma cor, Japonês tem uma cor, Portanto japonês é amarelo Lógica de Programação

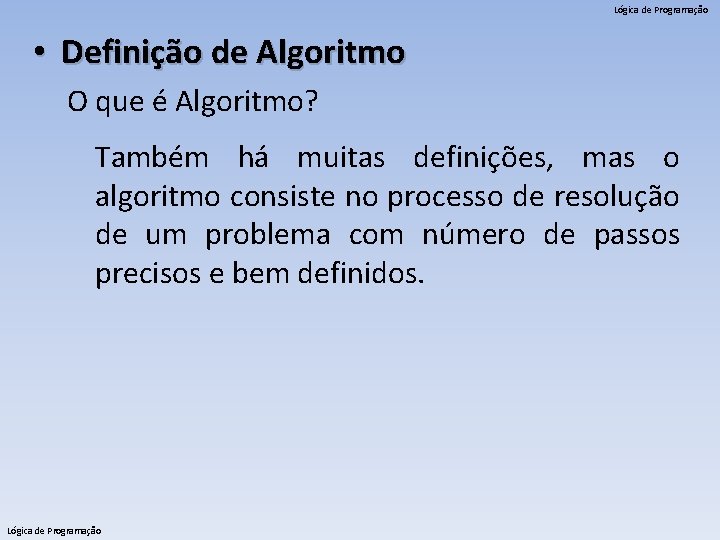

Lógica de Programação • Definição de Algoritmo O que é Algoritmo? Também há muitas definições, mas o algoritmo consiste no processo de resolução de um problema com número de passos precisos e bem definidos. Lógica de Programação

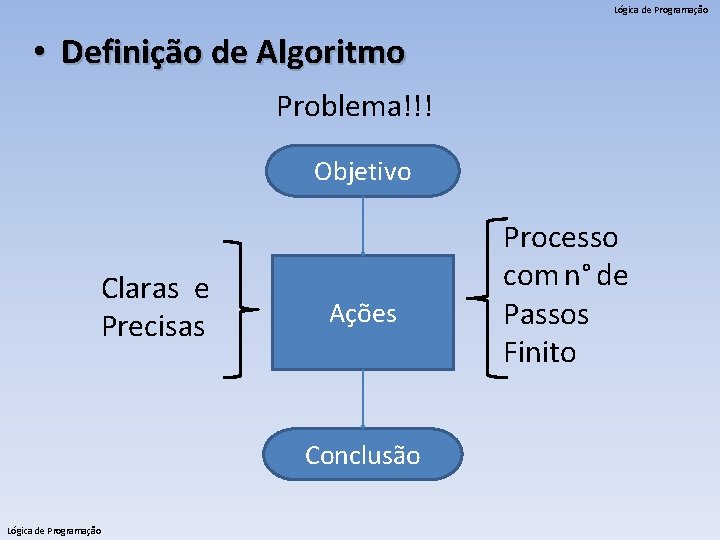

Lógica de Programação • Definição de Algoritmo Problema!!! Objetivo Claras e Precisas Ações Conclusão Lógica de Programação Processo com n° de Passos Finito

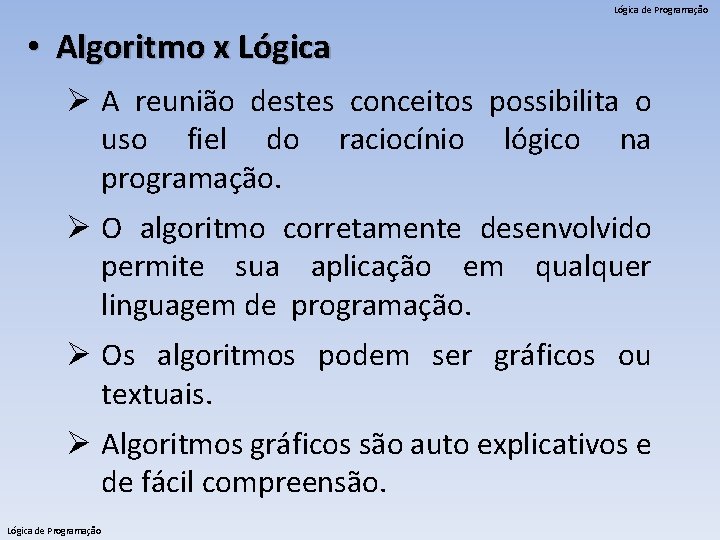

Lógica de Programação • Algoritmo x Lógica Ø A reunião destes conceitos possibilita o uso fiel do raciocínio lógico na programação. Ø O algoritmo corretamente desenvolvido permite sua aplicação em qualquer linguagem de programação. Ø Os algoritmos podem ser gráficos ou textuais. Ø Algoritmos gráficos são auto explicativos e de fácil compreensão. Lógica de Programação

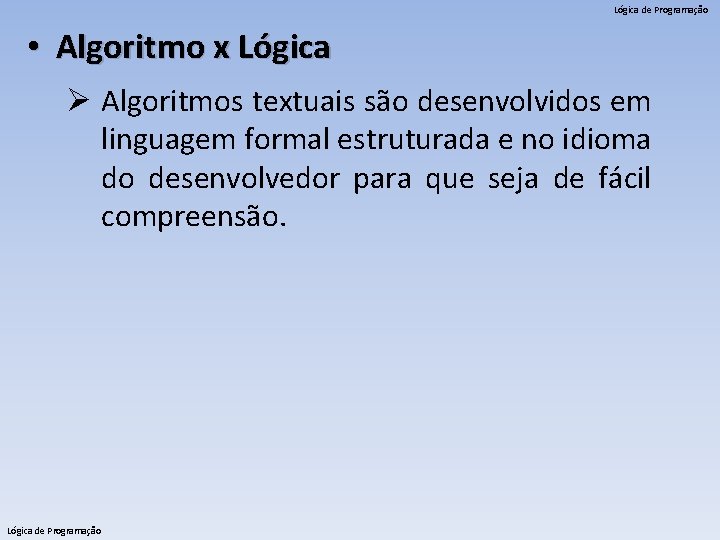

Lógica de Programação • Algoritmo x Lógica Ø Algoritmos textuais são desenvolvidos em linguagem formal estruturada e no idioma do desenvolvedor para que seja de fácil compreensão. Lógica de Programação

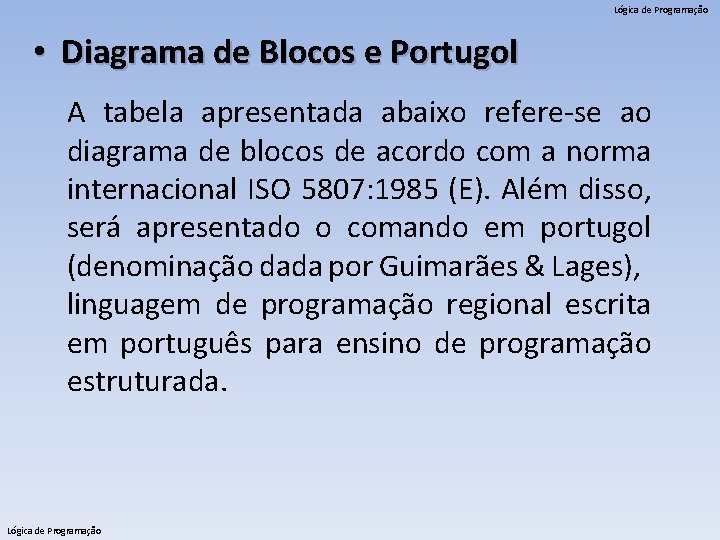

Lógica de Programação • Diagrama de Blocos e Portugol A tabela apresentada abaixo refere-se ao diagrama de blocos de acordo com a norma internacional ISO 5807: 1985 (E). Além disso, será apresentado o comando em portugol (denominação dada por Guimarães & Lages), linguagem de programação regional escrita em português para ensino de programação estruturada. Lógica de Programação

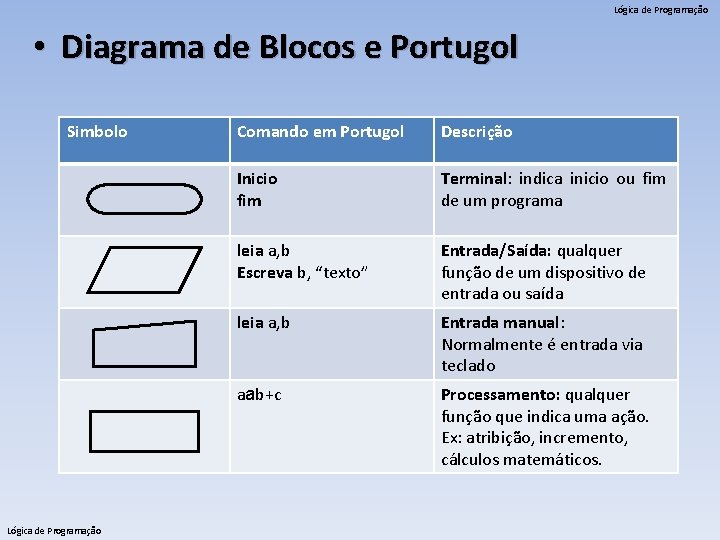

Lógica de Programação • Diagrama de Blocos e Portugol Simbolo Lógica de Programação Comando em Portugol Descrição Inicio fim Terminal: indica inicio ou fim de um programa leia a, b Escreva b, “texto” Entrada/Saída: qualquer função de um dispositivo de entrada ou saída leia a, b Entrada manual: Normalmente é entrada via teclado aab+c Processamento: qualquer função que indica uma ação. Ex: atribição, incremento, cálculos matemáticos.

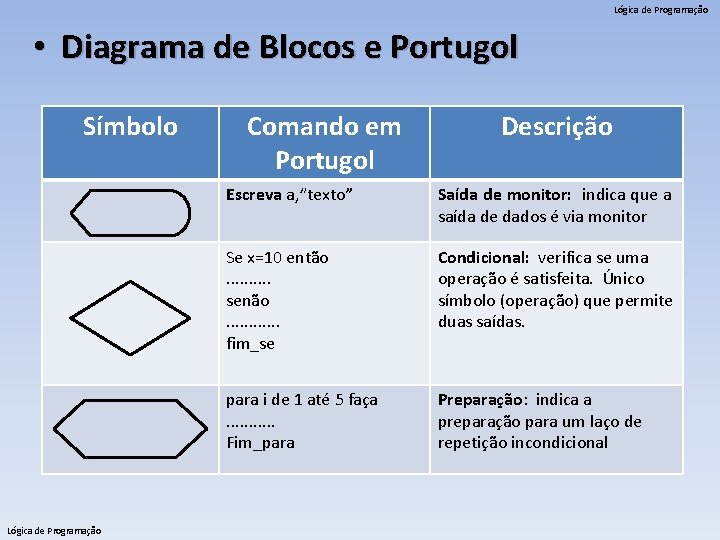

Lógica de Programação • Diagrama de Blocos e Portugol Símbolo Lógica de Programação Comando em Portugol Descrição Escreva a, ”texto” Saída de monitor: indica que a saída de dados é via monitor Se x=10 então. . senão. . . fim_se Condicional: verifica se uma operação é satisfeita. Único símbolo (operação) que permite duas saídas. para i de 1 até 5 faça. . . Fim_para Preparação: indica a preparação para um laço de repetição incondicional

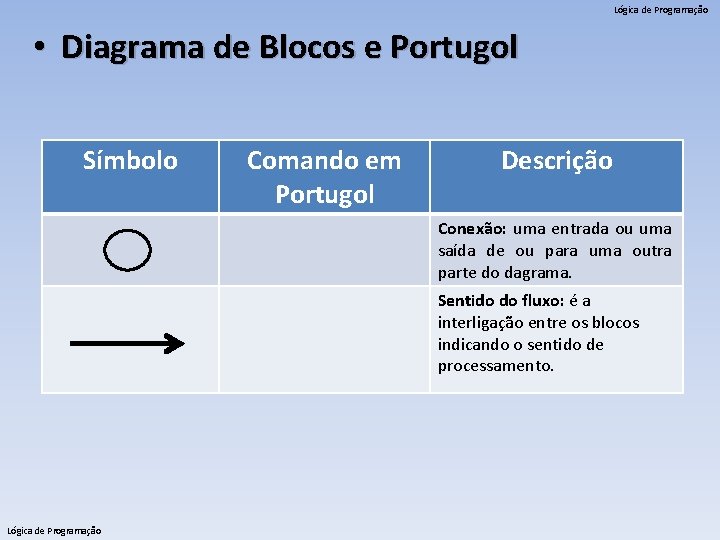

Lógica de Programação • Diagrama de Blocos e Portugol Símbolo Comando em Portugol Descrição Conexão: uma entrada ou uma saída de ou para uma outra parte do dagrama. Sentido do fluxo: é a interligação entre os blocos indicando o sentido de processamento. Lógica de Programação

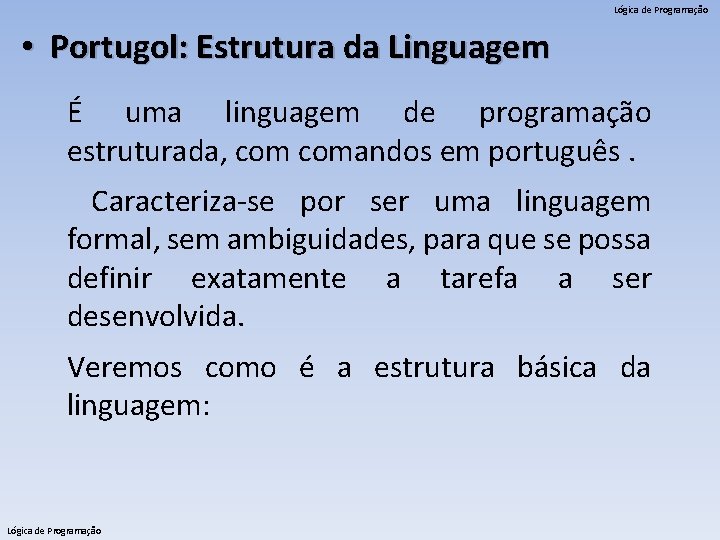

Lógica de Programação • Portugol: Estrutura da Linguagem É uma linguagem de programação estruturada, comandos em português. Caracteriza-se por ser uma linguagem formal, sem ambiguidades, para que se possa definir exatamente a tarefa a ser desenvolvida. Veremos como é a estrutura básica da linguagem: Lógica de Programação

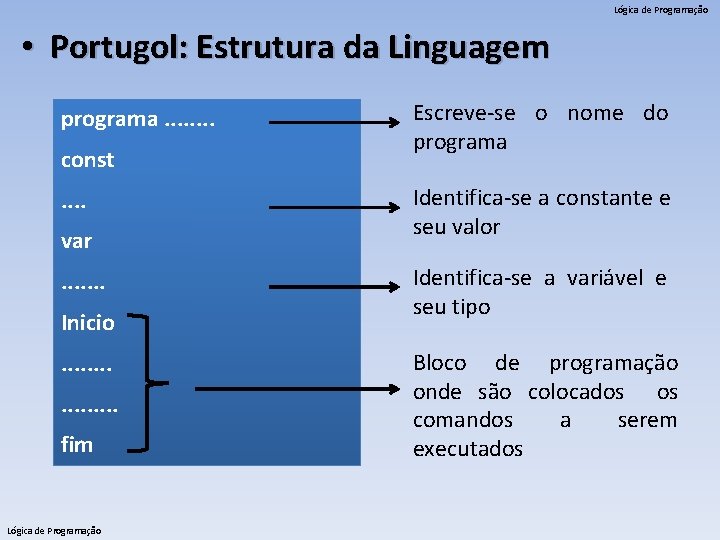

Lógica de Programação • Portugol: Estrutura da Linguagem programa. . . . const. . var. . . . Inicio. . . . fim Lógica de Programação Escreve-se o nome do programa Identifica-se a constante e seu valor Identifica-se a variável e seu tipo Bloco de programação onde são colocados os comandos a serem executados

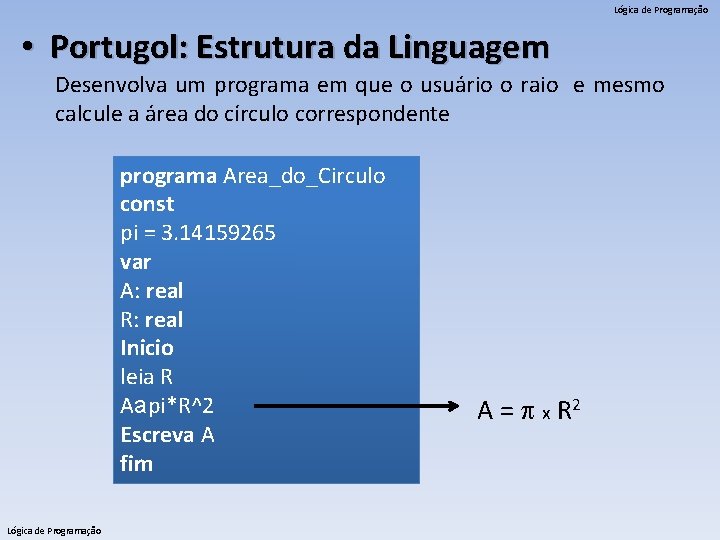

Lógica de Programação • Portugol: Estrutura da Linguagem Desenvolva um programa em que o usuário o raio e mesmo calcule a área do círculo correspondente programa Area_do_Circulo const pi = 3. 14159265 var A: real R: real Inicio leia R Aapi*R^2 Escreva A fim Lógica de Programação A = p x R 2

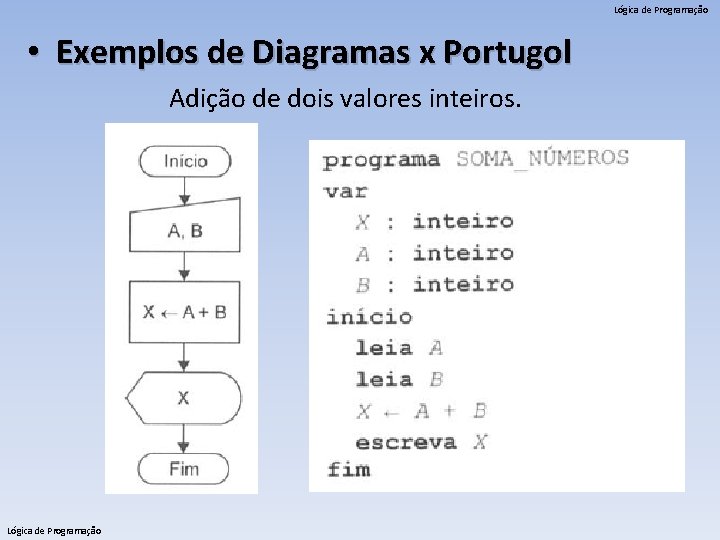

Lógica de Programação • Exemplos de Diagramas x Portugol Adição de dois valores inteiros. Lógica de Programação

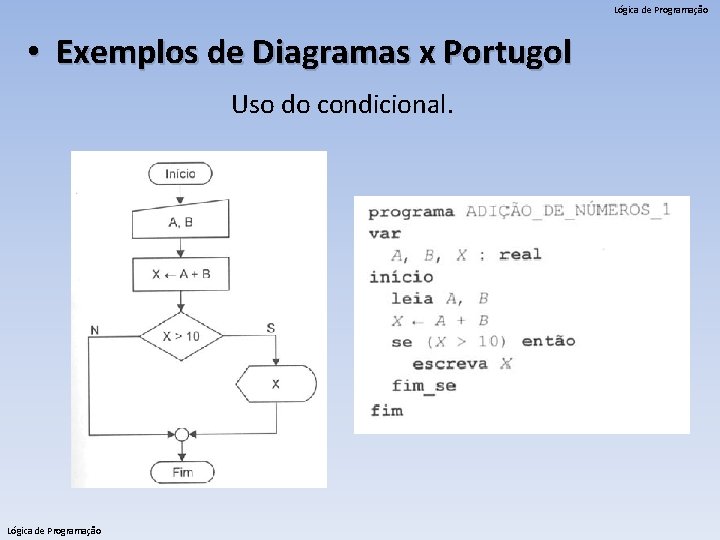

Lógica de Programação • Exemplos de Diagramas x Portugol Uso do condicional. Lógica de Programação

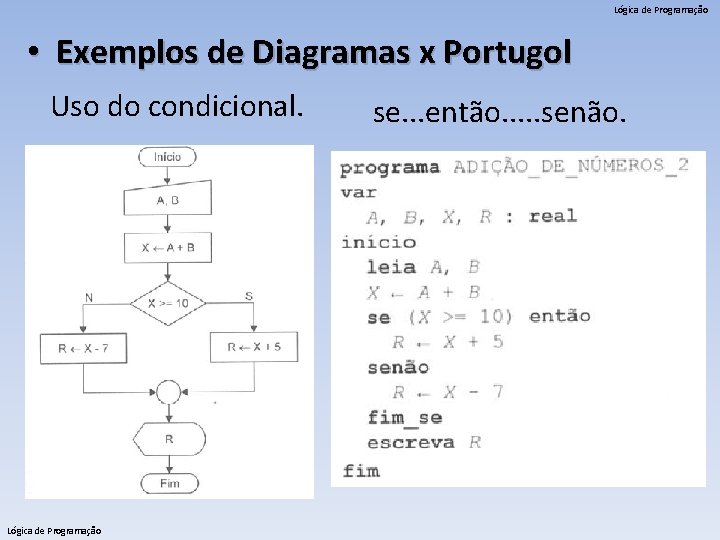

Lógica de Programação • Exemplos de Diagramas x Portugol Uso do condicional. Lógica de Programação se. . . então. . . senão.

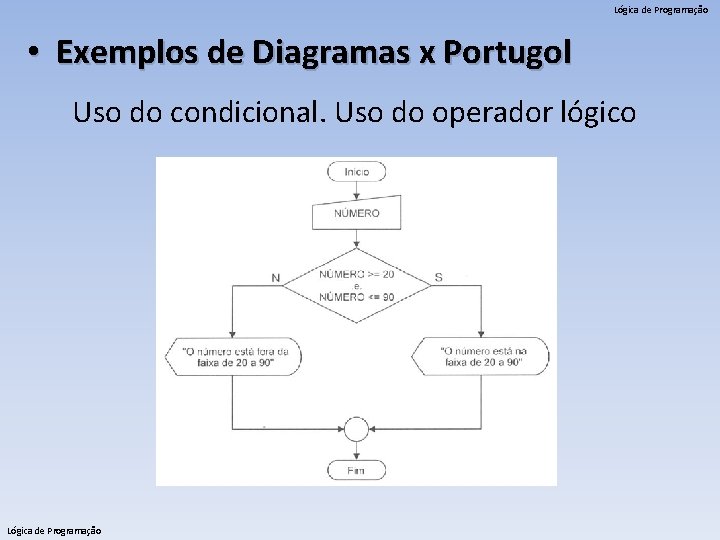

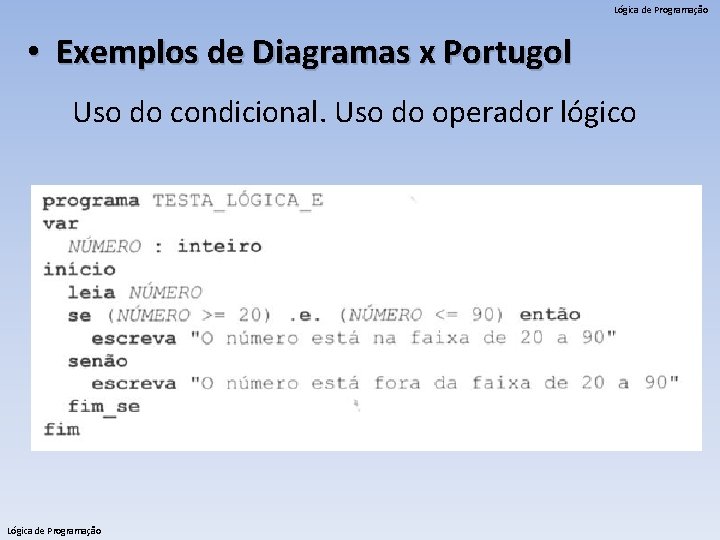

Lógica de Programação • Exemplos de Diagramas x Portugol Uso do condicional. Uso do operador lógico Lógica de Programação

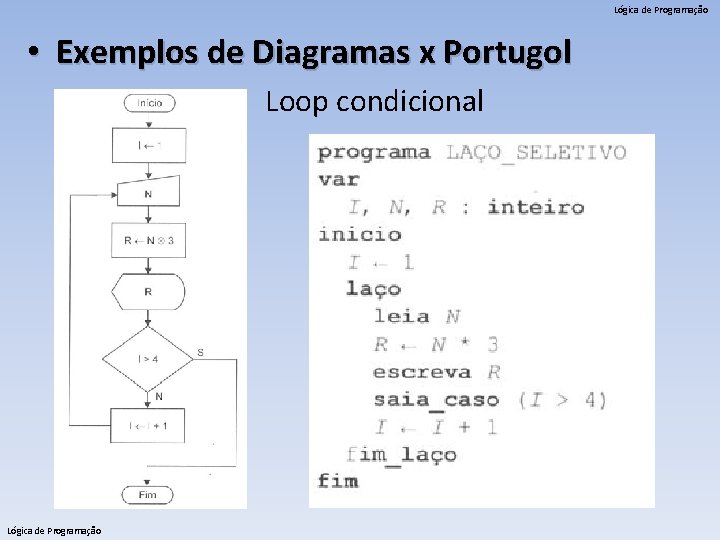

Lógica de Programação • Exemplos de Diagramas x Portugol Loop condicional Lógica de Programação

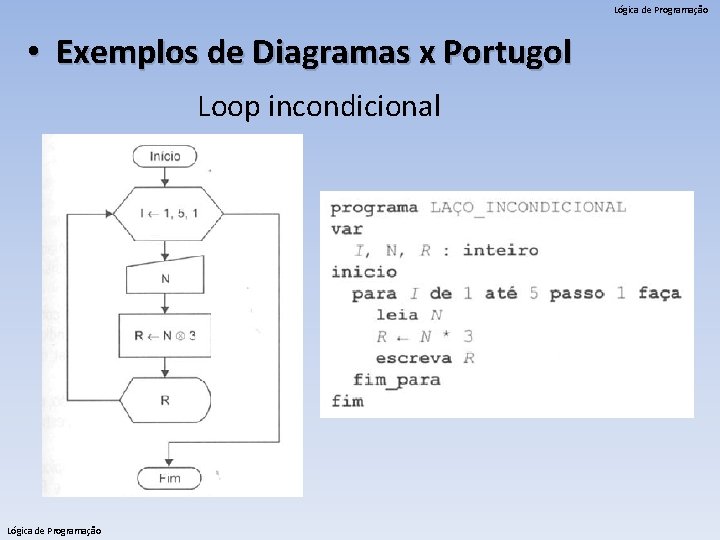

Lógica de Programação • Exemplos de Diagramas x Portugol Loop incondicional Lógica de Programação

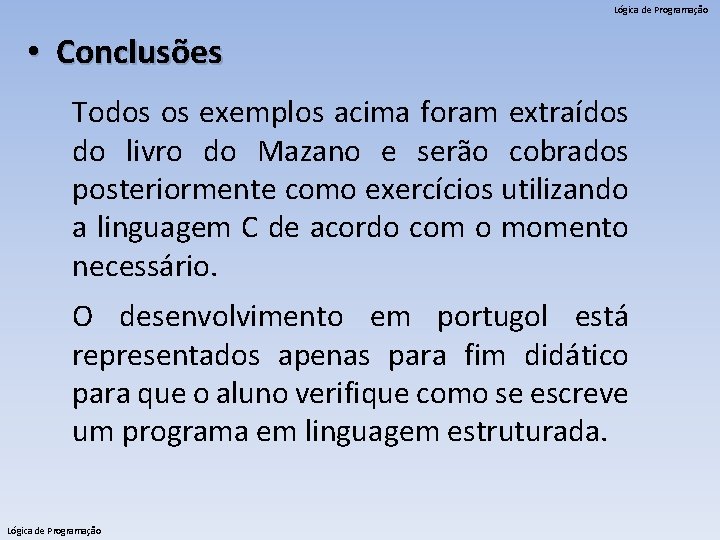

Lógica de Programação • Conclusões Todos os exemplos acima foram extraídos do livro do Mazano e serão cobrados posteriormente como exercícios utilizando a linguagem C de acordo com o momento necessário. O desenvolvimento em portugol está representados apenas para fim didático para que o aluno verifique como se escreve um programa em linguagem estruturada. Lógica de Programação

Lógica de Programação
