Álgebra de Boole

Álgebra de Boole Definición axiomática El álgebra de Boole es un Sistema Matemático consistente en un conjunto de elementos (B) y dos operaciones matemáticas (+ y ) que cumple los siguientes postulados: Postulados de Huntington p 1: Postulado del cierre: Si x, y B (a) x + y B (b) x y B p 2 : Postulado de los elementos de identidad: para x B (a) un elemento de identidad con respecto al operador + denominado elemento nulo es designado por el símbolo 0 y cumple: x + 0 = 0 + x = x (b) un elemento de identidad con respecto al operador denominado elemento unidad es designado por el símbolo 1 y cumple : x 1 = 1 x = x

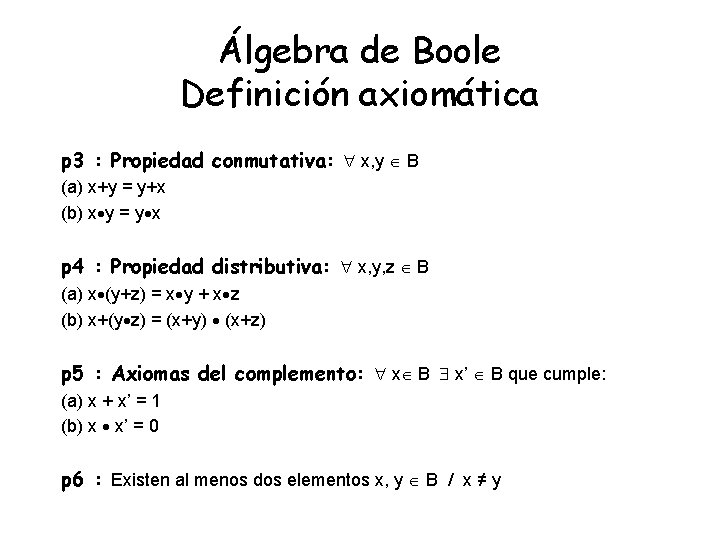

Álgebra de Boole Definición axiomática p 3 : Propiedad conmutativa: x, y B (a) x+y = y+x (b) x y = y x p 4 : Propiedad distributiva: x, y, z B (a) x (y+z) = x y + x z (b) x+(y z) = (x+y) (x+z) p 5 : Axiomas del complemento: x B x’ B que cumple: (a) x + x’ = 1 (b) x x’ = 0 p 6 : Existen al menos dos elementos x, y B / x ≠ y

Álgebra de Boole Convenciones - La representación del operador puede omitirse: a b también puede representarse como ab - El operador tiene precedencia respecto al + (a b) + (c d) ab +cd

Álgebra de Boole. Teoremas. T 0: Principio de dualidad: cada teorema deducible de los postulados de un álgebra booleana puede transformarse en un segundo teorema válido sin más que intercambiar las operaciones + y entre sí, así como los elementos 0 y 1. T 1 : Teorema de idempotencia (a) x + x = x (b) x · x = x (b es la dual de a) T 2 : Teorema de los elementos dominantes (a) x + 1 = 1 (b) x · 0 = 0 (b es la dual de a)

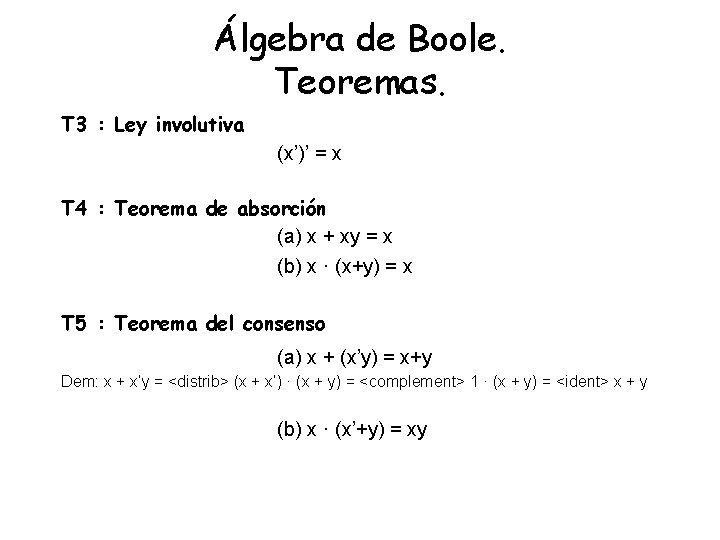

Álgebra de Boole. Teoremas. T 3 : Ley involutiva (x’)’ = x T 4 : Teorema de absorción (a) x + xy = x (b) x · (x+y) = x T 5 : Teorema del consenso (a) x + (x’y) = x+y (b) x · (x’+y) = xy

Álgebra de Boole. Teoremas. T 3 : Ley involutiva (x’)’ = x T 4 : Teorema de absorción (a) x + xy = x (b) x · (x+y) = x T 5 : Teorema del consenso (a) x + (x’y) = x+y Dem: x + x’y = <distrib> (x + x’) · (x + y) = <complement> 1 · (x + y) = <ident> x + y (b) x · (x’+y) = xy

Álgebra de Boole. Teoremas. Teorema del consenso generalizado (a) xy + x’z + yz = xy + x’z Dem: xy + x’z + yz = <elemento unidad> xy + x’z + yz 1 = <complemento> xy + x’z + yz(x + x’) = <distributiva> xy + x’z + xyz + x’yz = <conmutativa> xy + xyz + x’yz = <absorción> xy + x’z (b) x · (x’+y) = xy

Álgebra de Boole. Teoremas. T 6 : Teorema asociativo (a) x+(y+z)= (x+y)+z (b) x(yz)=(xy) z T 7 : Leyes de De. Morgan (a) (x+y)’ = x’y’ (b) (xy)’ = x’ + y’

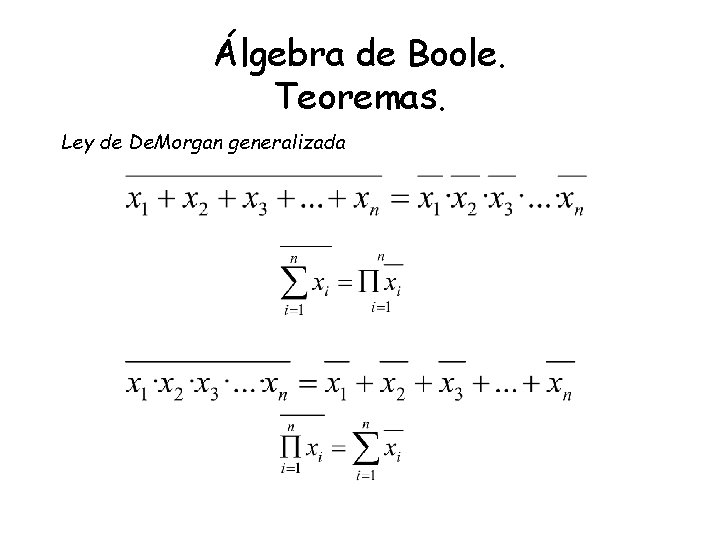

Álgebra de Boole. Teoremas. Ley de De. Morgan generalizada

Álgebra de Conmutación

Álgebra de Conmutación • • • Nuestro objetivo es establecer una relación entre el álgebra de Boole y los circuitos. Para ello introduciremos un tipo particular del álgebra de Boole denominada álgebra de conmutación. En este álgebra: B={0, 1} En este álgebra se cumplen los postulados y teoremas descritos anteriormente
