LEZIONE N xxx Concetti fondamentali Barra degli strumenti

LEZIONE N. xxx Concetti fondamentali Barra degli strumenti “EDITA” Scuola Si Corso autocad - lezione prova 1

Impostazioni area di lavoro q Posizionamento barra degli strumenti edita Procedura 1. 2. 3. Scuola Si Cliccare col tasto destro del mause sulle barre degli strumenti Scegliere: ACAD -> EDITA Posizionare la barra nel posto desiderato Corso autocad - lezione prova 2

Barra degli strumenti Edita STRUMENTI FONDAMENTALI 1. 2. 3. 4. 5. 6. Scuola Si Cancella Copia Specchio Offset Serie Sposta Corso autocad - lezione prova 3

Barra degli strumenti Edita STRUMENTI FONDAMENTALI 7. Ruota 8. Scala 9. Stira 10. Taglia 11. Estendi 12. Spezza in un punto Scuola Si Corso autocad - lezione prova 4

Barra degli strumenti Edita STRUMENTI FONDAMENTALI 13. Spezza 14. Unisci 15. Cima 16. Raccorda 17. Esplodi Scuola Si Corso autocad - lezione prova 5

1. Cancella – Lo strumento cancella elimina gli oggetti dal disegno PROCEDURA Selezionare gli oggetti da cancellare, fare clic sul pulsante CANCELLA sulla Barra degli strumenti edita Scuola Si Corso autocad - lezione prova 6

2. Copia – È possibile creare copie di oggetti ad una distanza e direzione specifiche rispetto agli originali. PROCEDURA 1. 2. 3. 4. 5. 6. Scuola Si Fare clic sul pulsante COPIA. Selezionare gli oggetti da copiare. Specificere il punto base. Specificare il punto dove copiare l’oggetto. Specificare altri punti per ottenere copie multiple. Premere Invio. Corso autocad - lezione prova 7

2. Copia 1 2 3 Scuola Si Corso autocad - lezione prova 8

3. Specchio – E’ possibile creare un'immagine speculare simmetrica, gli oggetti vengono capovolti attorno ad un asse specificato. – La riflessione risulta utile per la creazione di oggetti simmetrici, in quanto è possibile disegnare rapidamente una metà dell'oggetto e quindi creare un'immagine speculare anziché creare l'oggetto intero. Scuola Si Corso autocad - lezione prova 9

3. Specchio PROCEDURA 1. 2. 3. 4. 5. Fare clic sul pulsante SPECCHIO. Selezionare gli oggetti da specchiare. Premere Invio. Specificere il punto base. Specificare il primo e il secondo punto della linea speculare. 6. Specificare se tenere o cancellare gli oggetti sorgente. 7. Premere Invio. Scuola Si Corso autocad - lezione prova 10

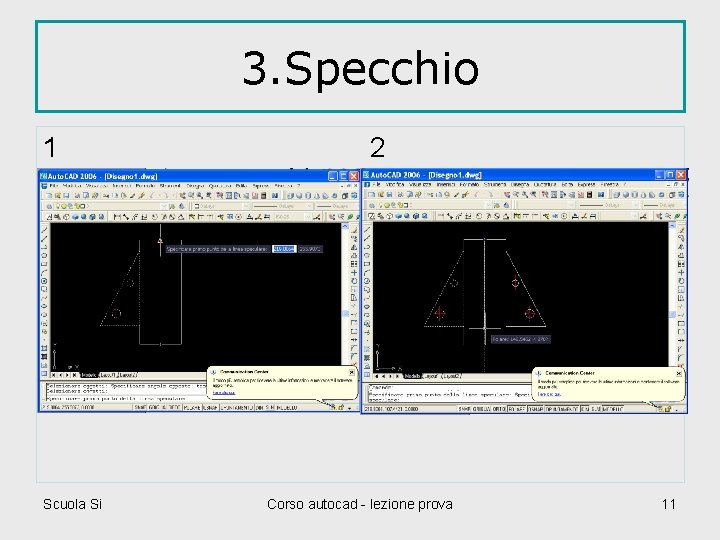

3. Specchio 1 Scuola Si 2 Corso autocad - lezione prova 11

4. Offset – Scuola Si Il comando OFFSET crea un nuovo oggetto, ad una distanza specificata, con la stessa forma di un oggetto selezionato. L'offset di un cerchio o di un arco crea un cerchio o un arco più grande o più piccolo, a seconda del lato di offset specificato. Corso autocad - lezione prova 12

4. Offset PROCEDURA 1. 2. 3. 4. Fare clic sul pulsante OFFSET. Specificare la distanza di Offset. Selezionare l’oggetto di cui eseguire l’offset. Specificare il punto sul lato di cui eseguire l’offset. 5. Ripetere l’operazione per eseguire un nuovo offset. È possibile inoltre impostare un offset multiplo. Scuola Si Corso autocad - lezione prova 13

5. Serie – – Scuola Si È possibile creare delle copie di oggetti utilizzando un modello rettangolare o polare (circolare) detto serie. Per le serie rettangolari, si controlla il numero di righe e di colonne e la distanza tra esse. Per le serie polari, è possibile controllare il numero di copie dell'oggetto e l'eventuale rotazione delle copie. Per creare più oggetti posti ad uguale distanza, la disposizione in serie risulta più veloce rispetto alla copia. Corso autocad - lezione prova 14

5. Serie PROCEDURA 1. Fare clic sul pulsante SERIE. 2. Specificare se si intende costruire una serie rettangolare o polare. Scuola Si Corso autocad - lezione prova 15

5. Serie PROCEDURA 3. Nella finestra visualizzata riempire i parametri richiesti. 4. Premere OK per completare. Prima della serie Scuola Si Corso autocad - lezione prova Dopo la serie 16

6. Sposta – È possibile spostare gli oggetti ad una determinata distanza dagli originali e in una determinata direzione rispetto ad essi. PROCEDURA 1. 2. 3. 4. 5. Scuola Si Fare clic sul pulsante SPOSTA. Selezionare gli oggetti da spostare. Premere invio. Specificere il punto base. Specificare il punto dove spostare l’oggetto. Corso autocad - lezione prova 17

6. Sposta 1 Scuola Si 2 Corso autocad - lezione prova 18

7. Ruota – È possibile ruotare gli oggetti del disegno attorno ad un punto base specificato. – Per determinare l'angolo di rotazione, è possibile digitare un valore dell'angolo, trascinare utilizzando il cursore o specificare un angolo di riferimento per l'allineamento ad un angolo assoluto. Scuola Si Corso autocad - lezione prova 19

7. Ruota PROCEDURA 1. 2. 3. 4. 5. 6. Scuola Si Fare clic sul pulsante RUOTA. Selezionare gli oggetti da ruotare. Premere invio. Specificere il punto base. Specificare l’angolo di rotazione. Premere invio. Corso autocad - lezione prova 20

7. Ruota 1 Scuola Si 2 Corso autocad - lezione prova 21

8. Scala – Il comando SCALA consente di rendere un oggetto più grande o più piccolo in modo uniforme. PROCEDURA 1. 2. 3. 4. 5. 6. Scuola Si Fare clic sul pulsante SCALA. Selezionare gli oggetti da scalare. Premere invio. Specificere il punto base. Specificare il fattore di scala. Premere invio. Corso autocad - lezione prova 22

8. Scala 1 Scuola Si 2 Corso autocad - lezione prova 23

9. Stira – • • Scuola Si Il comando STIRA consente di riposizionare i punti finali di oggetti che attraversano o si trovano all'interno di una finestra di selezione Interseca: Gli oggetti che sono parzialmente racchiusi in una finestra Interseca vengono stirati. Gli oggetti che sono completamente racchiusi nella finestra Interseca o che sono selezionati singolarmente, vengono spostati anziché stirati. Corso autocad - lezione prova 24

9. Stira PROCEDURA 1. Fare clic sul pulsante STIRA. 2. Selezionare gli oggetti da stirare con una finestra intersecante. 3. Premere invio. 4. Specificare il punto base. 5. Specificare il punto finale dello stiramento Scuola Si Corso autocad - lezione prova 25

10. Taglia – È possibile tagliare oggetti in modo che finiscano esattamente in corrispondenza dei limiti di estensione definiti da altri oggetti. – Ad esempio, è possibile eliminare l'intersezione di due muri attraverso il taglio. Scuola Si Corso autocad - lezione prova 26

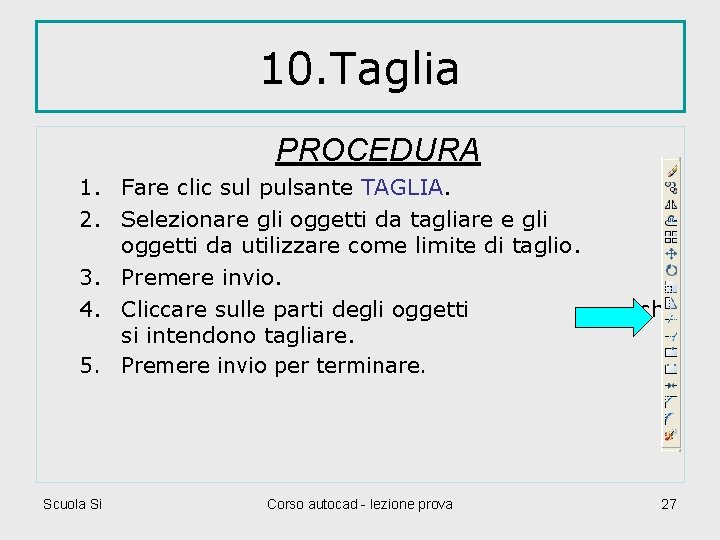

10. Taglia PROCEDURA 1. Fare clic sul pulsante TAGLIA. 2. Selezionare gli oggetti da tagliare e gli oggetti da utilizzare come limite di taglio. 3. Premere invio. 4. Cliccare sulle parti degli oggetti si intendono tagliare. 5. Premere invio per terminare. Scuola Si Corso autocad - lezione prova che 27

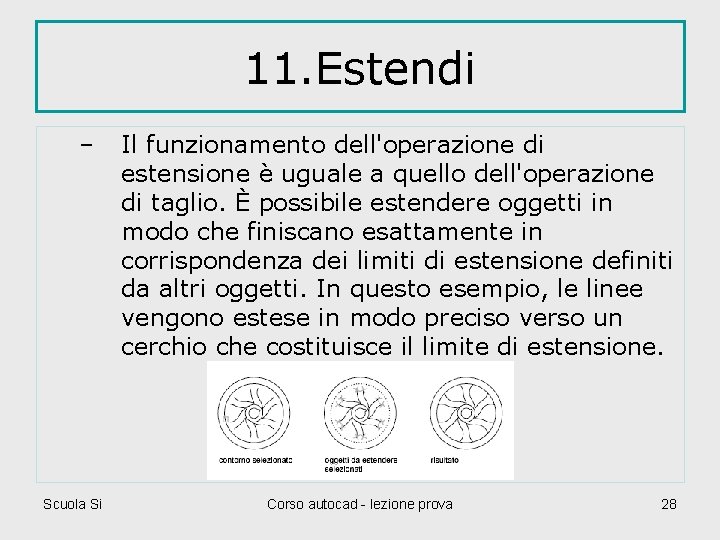

11. Estendi – Scuola Si Il funzionamento dell'operazione di estensione è uguale a quello dell'operazione di taglio. È possibile estendere oggetti in modo che finiscano esattamente in corrispondenza dei limiti di estensione definiti da altri oggetti. In questo esempio, le linee vengono estese in modo preciso verso un cerchio che costituisce il limite di estensione. Corso autocad - lezione prova 28

11. Estendi PROCEDURA 1. Fare clic sul pulsante ESTENDI. 2. Selezionare gli oggetti da estendere e gli oggetti da utilizzare come limite di estensione. 3. Premere invio. 4. Cliccare sulle parti degli oggetti che si intendono estendere. 5. Premere invio per terminare. Scuola Si Corso autocad - lezione prova 29

12. Spezza in un punto – Il comando permette di spezzare una linea in un punto specificato. PROCEDURA 1. Fare clic sul pulsante Spezza in un punto. 2. Selezionare la linea da spezzare. 3. Selezionare il punto nel quale si intende spezzare la linea. Scuola Si Corso autocad - lezione prova 30

12. Spezza in un punto 1 Scuola Si 2 Corso autocad - lezione prova 31

13. Spezza – Scuola Si Utilizzare il comando SPEZZA per inserire uno spazio all'interno di un oggetto creando due oggetti separati. Il comando SPEZZA viene spesso utilizzato per creare lo spazio necessario all'inserimento di un blocco o di testo. Corso autocad - lezione prova 32

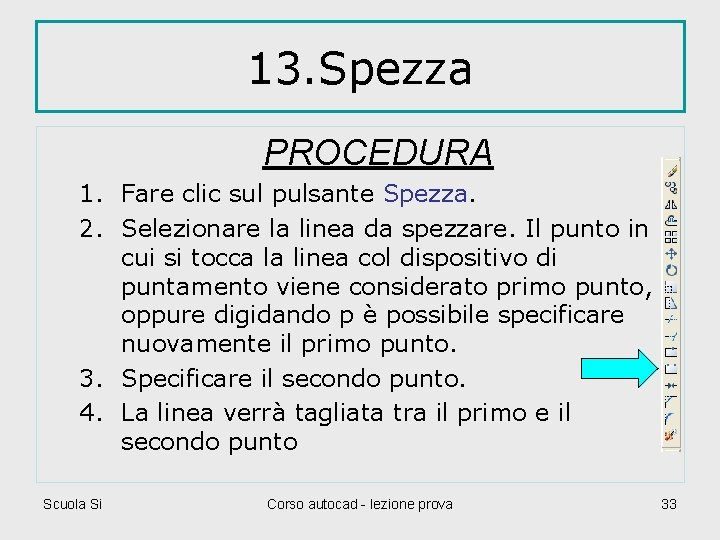

13. Spezza PROCEDURA 1. Fare clic sul pulsante Spezza. 2. Selezionare la linea da spezzare. Il punto in cui si tocca la linea col dispositivo di puntamento viene considerato primo punto, oppure digidando p è possibile specificare nuovamente il primo punto. 3. Specificare il secondo punto. 4. La linea verrà tagliata tra il primo e il secondo punto Scuola Si Corso autocad - lezione prova 33

14. Unisci – Utilizzare il comando UNISCI per congiungere linee, archi o polilinee aperte che hanno vertici allineati. PROCEDURA 1. 2. 3. 4. Scuola Si Fare clic sul pulsante UNISCI. Selezionare il primo oggetto. Selezionare il secondo oggetto. Premere invio. Corso autocad - lezione prova 34

14. Unisci 1 2 3 Scuola Si Corso autocad - lezione prova 35

15. Cima – – Scuola Si Una cimatura collega due oggetti con una linea angolata. In genere viene utilizzato per rappresentare una smussatura in corrispondenza di un angolo. La distanza di cimatura indica in quale misura un oggetto viene tagliato o esteso per incontrare la linea di cimatura o intersecare l'altro oggetto. Se entrambe le distanze di cimatura sono pari a 0, la cimatura taglia o estende i due oggetti finché non si incontrano, ma non disegna una linea di cimatura. È possibile tenere premuto MAIUSC durante la selezione degli oggetti per sostituire le distanze della cima corrente con un valore pari a 0. Corso autocad - lezione prova 36

15. Cima PROCEDURA 1. 2. 3. 4. 5. Scuola Si Fare clic sul pulsante CIMA. Impostare la distanza di cimatura. Selezionare il primo oggetto. Selezionare il secondo oggetto. Premere invio. Corso autocad - lezione prova 37

16. Raccordo – – Scuola Si Un RACCORDO ha la funzione di collegare due oggetti con un arco tangente agli oggetti e con un raggio specificato. Il comando RACCORDO può essere utilizzato per arrotondare tutti gli angoli di una polilinea utilizzando un unico comando. Corso autocad - lezione prova 38

16. Raccordo PROCEDURA 1. Fare clic sul pulsante RACCORDO. 2. Impostare il raggio o indicare che si intende modificare una polilinea. 3. Selezionare il primo oggetto. 4. Selezionare il secondo oggetto. 5. Premere invio. Scuola Si Corso autocad - lezione prova 39

17. Esplodi – – Divide un oggetto composto negli oggetti che lo compongono. Il colore, il tipo e lo spessore di linea di un oggetto esploso possono cambiare rispetto all'originale. I risultati variano in base al tipo di oggetto composto che si desidera esplodere. PROCEDURA Selezionare l’oggetto da esplodere e premere il pulsante esplodi. Scuola Si Corso autocad - lezione prova 40
