Lezione 4 – Progetto di inter-reti Reti di calcolatori Modulo 2 - Protocolli di rete TCP/IP Unità didattica 2 – Il protocollo TCP/IP Ernesto Damiani Università degli Studi di Milano - SSRI

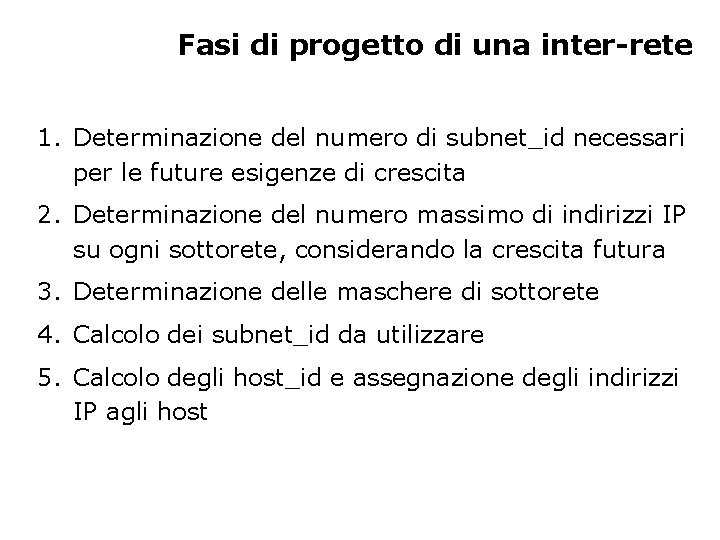

Fasi di progetto di una inter-rete 1. Determinazione del numero di subnet_id necessari per le future esigenze di crescita 2. Determinazione del numero massimo di indirizzi IP su ogni sottorete, considerando la crescita futura 3. Determinazione delle maschere di sottorete 4. Calcolo dei subnet_id da utilizzare 5. Calcolo degli host_id e assegnazione degli indirizzi IP agli host

FLSM e VLSM • FLSM (Fixed Length Subnet Mask) – La maschera di sottorete può essere unica per l'intera interrete • VLSM (Variable Length Subnet Mask) – In alternativa, si può attribuire una maschera diversa a ciascuna sottorete § è una tecnica più complessa, ma garantisce un uso più efficiente degli indirizzi IP La lunghezza fissa della maschera può risultare una limitazione!

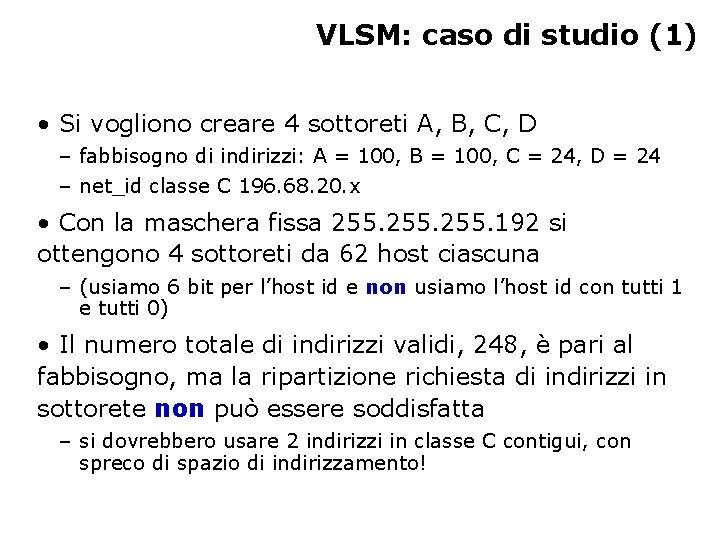

VLSM: caso di studio (1) • Si vogliono creare 4 sottoreti A, B, C, D – fabbisogno di indirizzi: A = 100, B = 100, C = 24, D = 24 – net_id classe C 196. 68. 20. x • Con la maschera fissa 255. 192 si ottengono 4 sottoreti da 62 host ciascuna – (usiamo 6 bit per l’host id e non usiamo l’host id con tutti 1 e tutti 0) • Il numero totale di indirizzi validi, 248, è pari al fabbisogno, ma la ripartizione richiesta di indirizzi in sottorete non può essere soddisfatta – si dovrebbero usare 2 indirizzi in classe C contigui, con spreco di spazio di indirizzamento!

VLSM: case di studio (2) Soluzione • VLSM usa varie maschere che possono avere lunghezze differenti per sottoreti ottenute dallo stesso net_id: – Rete A, B: 255. 128 (126 host) (maschera di 25 bit) – Rete C, D: 255. 224 (30 host) (maschera di 27 bit) FINE
