Lezione 2 – Topologie ridondanti Reti di calcolatori Modulo 1 - Tecniche di comunicazione digitale Unità didattica 4 – Interconnessione tra reti locali Ernesto Damiani Università di Milano

Topologie ridondanti (1) • Una rete di strade è un esempio generale di topologia ridondante – Se una strada è chiusa per lavori, probabilmente c’è un percorso alternativo

Topologie ridondanti (2)

Tipi di traffico (1) (Visione a Livello 2) • Unicast conosciuto: l’indirizzo di destinazione si trova nelle tabelle degli switch • Unicast sconosciuto: l’indirizzo di destinazione non si trova nelle tabelle degli switch • Multicast: il traffico viene inviato a un gruppo di indirizzi • Broadcast: il traffico viene inoltrato a tutte le interfacce tranne quella in ingresso

Tipi di traffico (2)

Topologie commutate ridondanti (1) • Gli switch apprendono gli indirizzi MAC dei dispositivi connessi alle loro porte così i dati possono essere correttamente inoltrati alla destinazione • Gli switch usano l’indirizzo MAC sorgente per apprendere dove sono i dispositivi e inserire queste informazioni nelle loro tabelle degli indirizzi MAC • Gli switch inviano i frame diretti a destinazioni sconosciute a tutti fin che non vengono a conoscenza degli indirizzi MAC dei dispositivi

Topologie commutate ridondanti (2) • Anche i broadcast e i multicast sono inviati a tutti • Una topologia commutata ridondante può causare broadcast storm, copie multiple di frame e problemi d’instabilità delle tabelle di indirizzi MAC

Broadcast storm (1) • È uno stato in cui un messaggio che è stato trasmesso attraverso una rete risulta in più risposte e ogni risposta risulta ancora in più risposte in un effetto valanga

Broadcast storm (2) • I broadcast e i multicast possono causare dei problemi in una rete con switch – Se l’Host X invia un broadcast, come ad esempio una richiesta ARP per l’indirizzo di Livello 2 del router, lo Switch A invierà il broadcast su tutte le porte § Anche lo Switch B, essendo sullo stesso segmento, invia i broadcast a tutti § Lo Switch B vede tutti i broadcast che lo Switch A ha inviato e lo Switch A vede tutti i broadcast che lo Switch B ha inviato § Gli switch continuano a propagare all’infinito il traffico broadcast creando così una broadcast storm

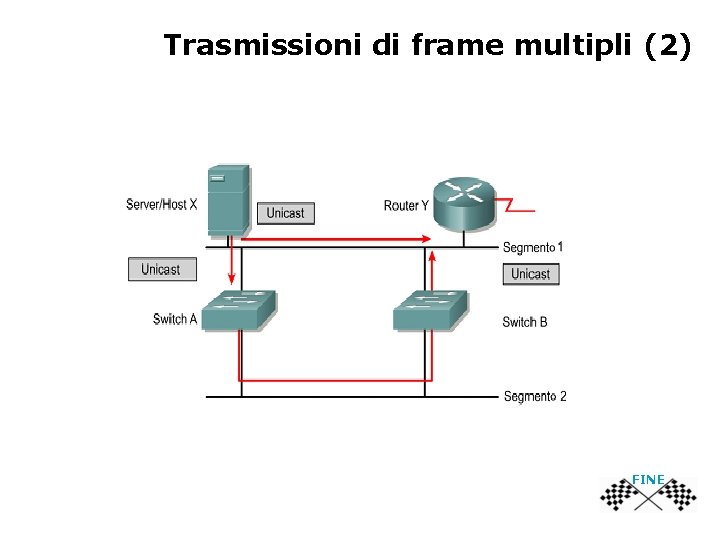

Trasmissioni di frame multipli (1) • In una rete ridondante è possibile che un dispositivo finale riceva frame multipli – Presupposti: § L’indirizzo MAC del Router Y è stato dichiarato scaduto da entrambi gli switch § L’Host X ha ancora l’indirizzo MAC del Router Y nella sua cache ARP – L’Host X invia un frame unicast al Router Y

Trasmissioni di frame multipli (2) FINE
