Lezione 2 Da WDM a DWDM Protocolli avanzati

Lezione 2 – Da WDM a DWDM Protocolli avanzati di rete Modulo 2 - Multiplexing Unità didattica 1 – Infrastruttura di rete ottica Ernesto Damiani Università di Milano

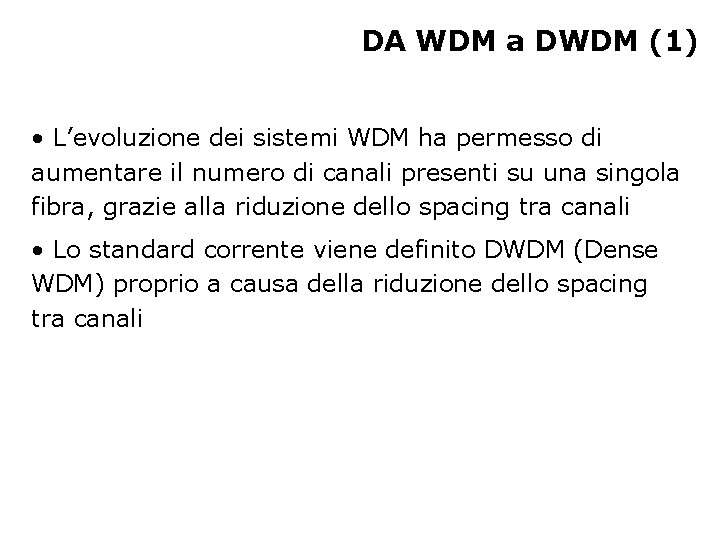

DA WDM a DWDM (1) • L’evoluzione dei sistemi WDM ha permesso di aumentare il numero di canali presenti su una singola fibra, grazie alla riduzione dello spacing tra canali • Lo standard corrente viene definito DWDM (Dense WDM) proprio a causa della riduzione dello spacing tra canali

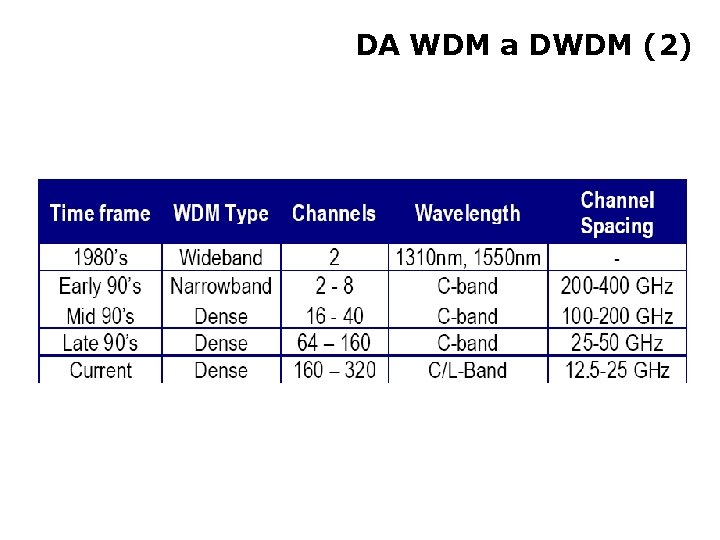

DA WDM a DWDM (2)

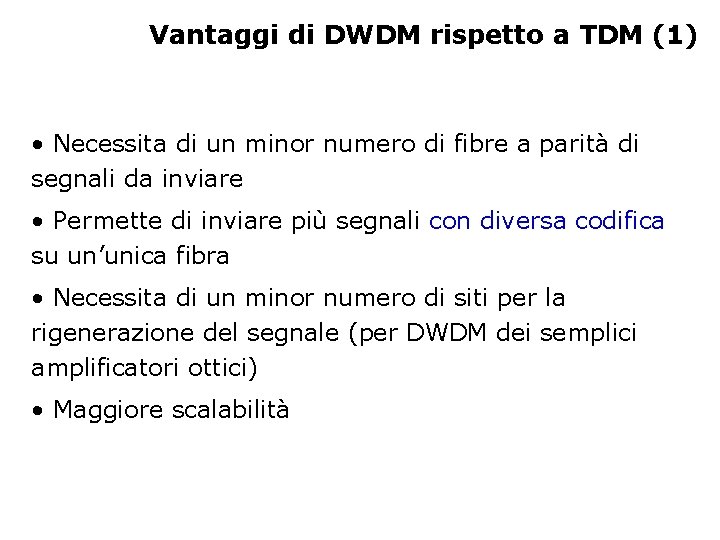

Vantaggi di DWDM rispetto a TDM (1) • Necessita di un minor numero di fibre a parità di segnali da inviare • Permette di inviare più segnali con diversa codifica su un’unica fibra • Necessita di un minor numero di siti per la rigenerazione del segnale (per DWDM dei semplici amplificatori ottici) • Maggiore scalabilità

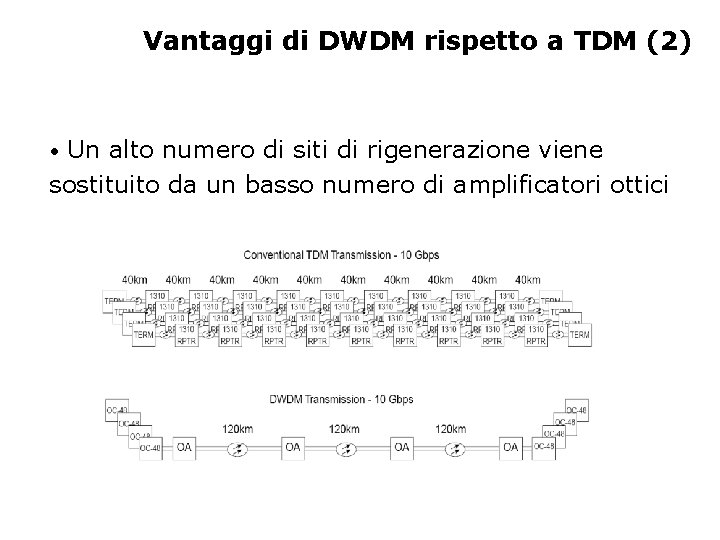

Vantaggi di DWDM rispetto a TDM (2) • Un alto numero di siti di rigenerazione viene sostituito da un basso numero di amplificatori ottici

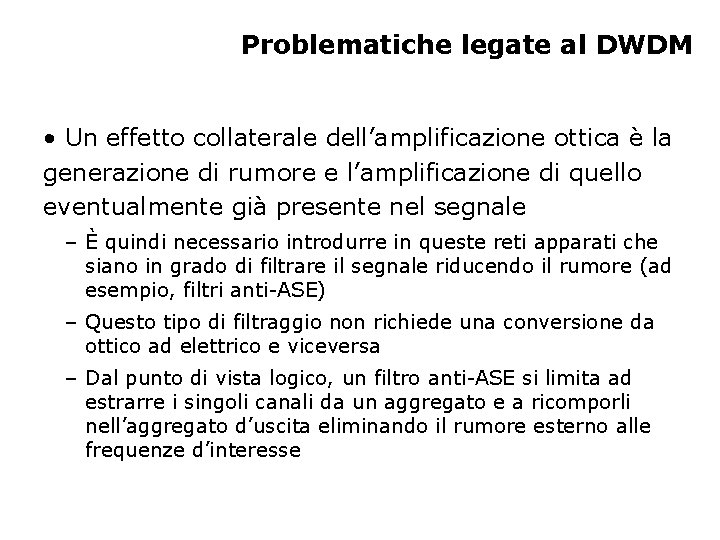

Problematiche legate al DWDM • Un effetto collaterale dell’amplificazione ottica è la generazione di rumore e l’amplificazione di quello eventualmente già presente nel segnale – È quindi necessario introdurre in queste reti apparati che siano in grado di filtrare il segnale riducendo il rumore (ad esempio, filtri anti-ASE) – Questo tipo di filtraggio non richiede una conversione da ottico ad elettrico e viceversa – Dal punto di vista logico, un filtro anti-ASE si limita ad estrarre i singoli canali da un aggregato e a ricomporli nell’aggregato d’uscita eliminando il rumore esterno alle frequenze d’interesse

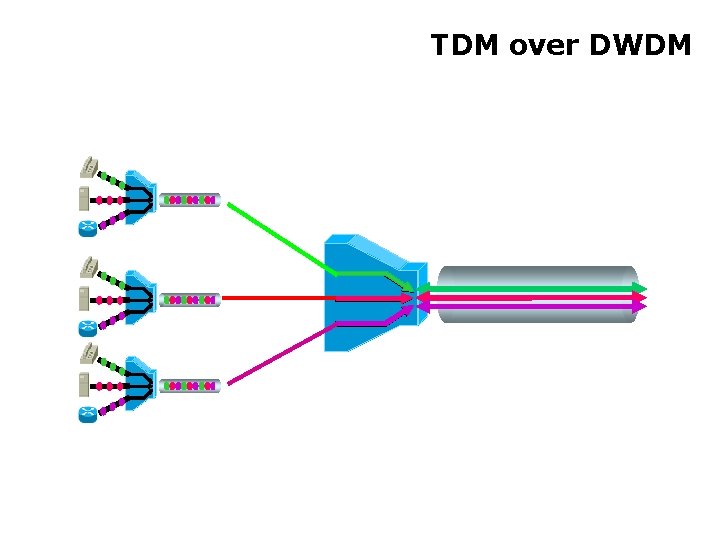

TDM over DWDM

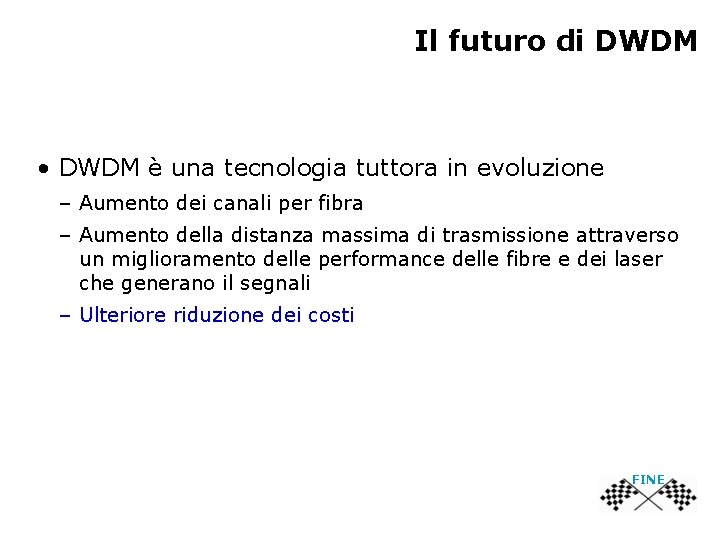

Il futuro di DWDM • DWDM è una tecnologia tuttora in evoluzione – Aumento dei canali per fibra – Aumento della distanza massima di trasmissione attraverso un miglioramento delle performance delle fibre e dei laser che generano il segnali – Ulteriore riduzione dei costi FINE
