Lezione 1 Introduzione al DWDM Protocolli avanzati di

Lezione 1 – Introduzione al DWDM Protocolli avanzati di rete Modulo 2 - Multiplexing Unità didattica 1 – Infrastruttura di rete ottica Ernesto Damiani Università di Milano

Richiami sul TDM

SONET TDM • Diversi livelli di optical carrier in base ai segnali da trasmettere che determinano il bit rate di uscita – OC-48: TDM di 48 segnali per un totale di 2, 5 Gbps – OC-192: TDM di 192 segnali per un totale di 10 Gbps

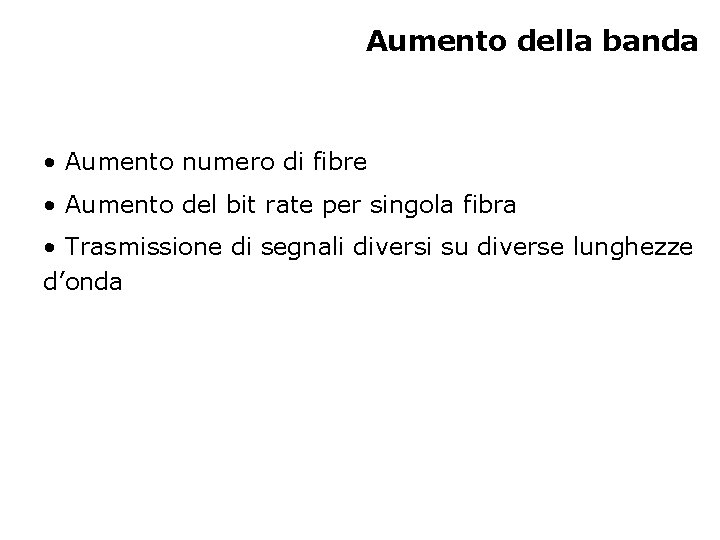

Aumento della banda • Aumento numero di fibre • Aumento del bit rate per singola fibra • Trasmissione di segnali diversi su diverse lunghezze d’onda

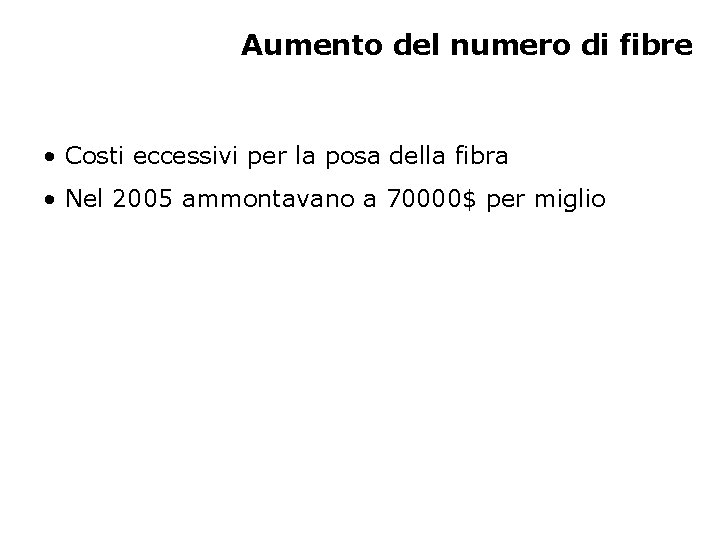

Aumento del numero di fibre • Costi eccessivi per la posa della fibra • Nel 2005 ammontavano a 70000$ per miglio

Aumento bit rate per singola fibra • Con l’aumento del bit rate aumentano proporzionalmente gli effetti della dispersione ottica riducendo drammaticamente la distanza percorribile dal segnale – È necessario quindi un maggior numero di siti di rigenerazione

Trasmissione su lunghezze d’onda diverse • Multiplexing nel dominio delle frequenze invece che in ambito temporale • Diversi segnali su un’unica fibra ottica • Soluzione migliore dal punto di vista dei costi

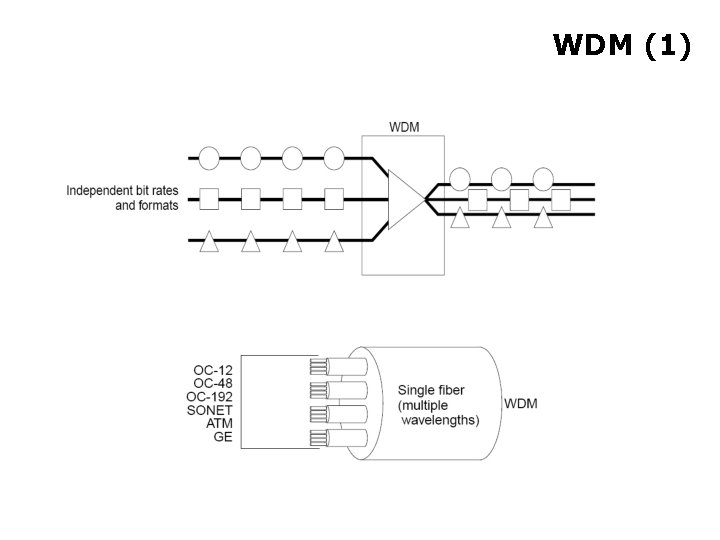

WDM (1)

WDM (2) • Non sono necessari siti di rigenerazione, perché sostituiti da amplificatori ottici • Possibilità di supportare segnali con codifiche diverse • Efficiente per quanto riguarda l’utilizzo del mezzo trasmissivo • Alta scalabilità

WDM (3) • Nella banda a disposizione possono essere identificate diverse finestre di banda che contengono i canali FINE
