LEYENDA DE COLORES DE LOS CABLES COLORES DE
LEYENDA DE COLORES DE LOS CABLES COLORES DE LOS FUSIBLES 30 A. - VERDE 25 A. - BLANCO 20 A. - AMARILLO 15 A. - AZUL 10 A. - ROJO 7, 5 A. - AZUL 5 A. - BEIGE 3 A. - LILA WS. - BLANCO SW. - NEGRO RO. - ROJO BR. - CAFÉ GN. - VERDE BL. - AZUL GR. - GRIS Li. - LILA GE. - AMARILLO OR. - NARANJA
COMPONENTES E. - INTERRUPTORES G. - RESISTENCIA VARIABLE V. - MOTORES ELECTRICOS N. - RESISTENCIAS FIJAS D. - LLAVE DE ARRANQUE J. - UNIDADES ELECTRONICAS O RELES S. - FUSIBLES N. - ELECTROIMANES F. - CONMUTADORES
CABLEADO DIAMETRO DEL HILO COLOR DEL CABLE EL PRIMER COLOR ES EL PREDOMINANTE Y EL SEGUNDO EL TRAZO
CONECTOR ES T 32 b/12 CONEXIÓN EN LA INSTALACION, PUEDE EXISTIR UN CAMBIO DE SECCION Y DE COLOR - T. - DESIGNACION DE UN CONECTOR - 32 b. - NUMERO DE PINES DEL CONECTOR Y COLOR (EXISTE MAS DE UN CONECTOR EN LA PIEZA) - /12. - PIN DONDE ESTA EL CABLE
INTERRUPTORES POSICIÓN NEUTRO POSICIÓN 1
INTERRUPTORES POSICIÓN 2 POSICIÓN 3

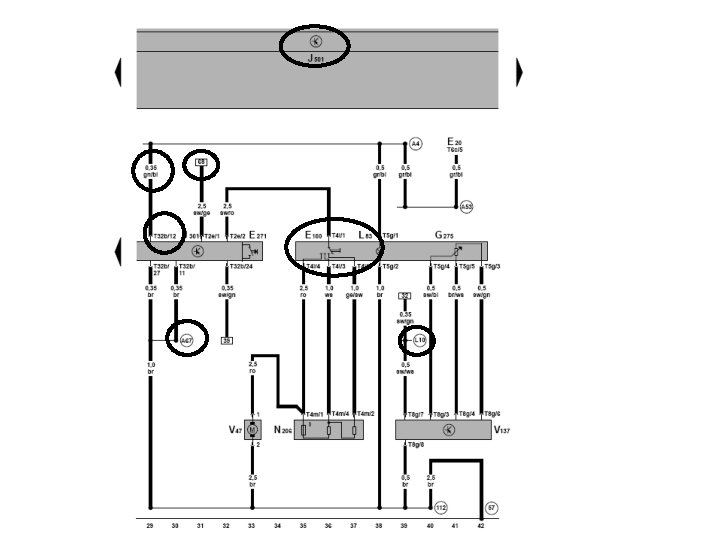

RESUMEN INTERPRETACIÓN ESQUEMAS VAG
RESUMEN INTERPRETACIÓN ESQUEMAS VAG (Leyenda)
ESQUEMA
ESQUEMA 2 LEYENDA F 319 Conmutador de bloqueo de la palanca selectora en posición “P”. G 93 Transmisor para el aceite del cambio. G 182 Transmisor de régimen de entrada al cambio. G 193 -G 194 Transmisor 1 y 2 para presión hidráulica. G 195 -G 196 Transmisor 1 y 2 para el régimen de salida del cambio. G 487 -G 488 -G 489 - G 490 Sensor de recorrido 1, 2, 3 y 4. G 501 -G 502 Sensor de régimen del árbol primario 1 y 2. G 509 Sensor de temperatura del aceite del cambio, supeditada al embrague multidisco. G 510 Sensor de temperatura en la unidad de control. Jxxx Unidad de control del motor. J 104 Unidad de control del ABS. J 119 Indicador multifunción J 285 Cuadro de instrumentos. J 329 Relé de alimentación de tensión b. 15 J 519 Unidad de control de la red de a bordo. J 527 Unidad de control de la columna de dirección. J 533 Gateway J 587 Unidad de control de sensores de la palanca selectora J 743 Unidad de control del cambio automático. K 169 Testigo de bloqueo de la palanca selectora. L 101 Iluminación de la posición de la palanca selectora N 88 -N 89 -N 90 -N 91 Electroválvulas 1, 2, 3 y 4. N 110 Electroimán de bloqueo de la palanca selectora. N 215 -N 216 Válvulas reguladoras de presión 1 y 2. N 217 Válvula reguladora de presión 3. N 218 Válvula reguladora de presión 4. N 233 -N 371 Válvulas reguladoras de presión 5 y 6.
