Ley de Kirchhoff ARCE

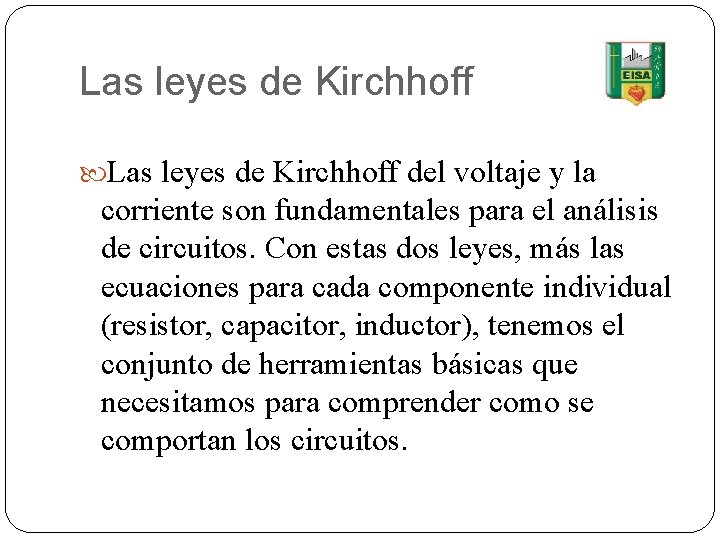

Las leyes de Kirchhoff del voltaje y la corriente son fundamentales para el análisis de circuitos. Con estas dos leyes, más las ecuaciones para cada componente individual (resistor, capacitor, inductor), tenemos el conjunto de herramientas básicas que necesitamos para comprender como se comportan los circuitos.
Las leyes de Kirchhoff fueron descritas por primera vez en 1846 por Gustav Kirchhoff y hasta hoy son ampliamente usadas en ingeniería eléctrica y electrónica. 3
La ley de corriente de Kirchhoff La ley de la corriente de Kirchhoff dice que la suma de todas las corrientes que fluyen hacia un nodo es igual a la suma de las corrientes que salen del nodo. La suma algebraica de las corrientes en cualquier nodo del circuito es igual a cero. i 1 + i 2 = i 3 +i 4
Ley de voltaje de Kirchhoff: La suma de los voltajes alrededor de una malla es igual a cero.
Conexión en serie La corriente en todas las partes de un circuito serie es igual y la tensión se distribuye según el valor óhmico de cada elemento conectado.
Conexión en paralelo El voltaje en todas las partes de un circuito paralelo es igual y las corrientes son diferentes.
Conexión en serie-paralelo Para el cálculo de un circuito serie - paralelo, la combinación del paralelo se substituye con la resistencia equivalente (RT), luego el circuito se convierte en simples resistencias en serie cuyo valor óhmico se puede encontrar con una simple suma de ellas.
