LEVSEL VE MEKANSAL ANALZLER mim 384 mimarlkta biimbilimsel

İŞLEVSEL VE MEKANSAL ANALİZLER mim 384 mimarlıkta biçimbilimsel çalışmalar

İŞLEVSEL ANALİZLER 1. LİNEER İŞLEV ŞEMASI 2. MERKEZİ İŞLEV ŞEMASI mim 384 mimarlıkta biçimbilimsel çalışmalar

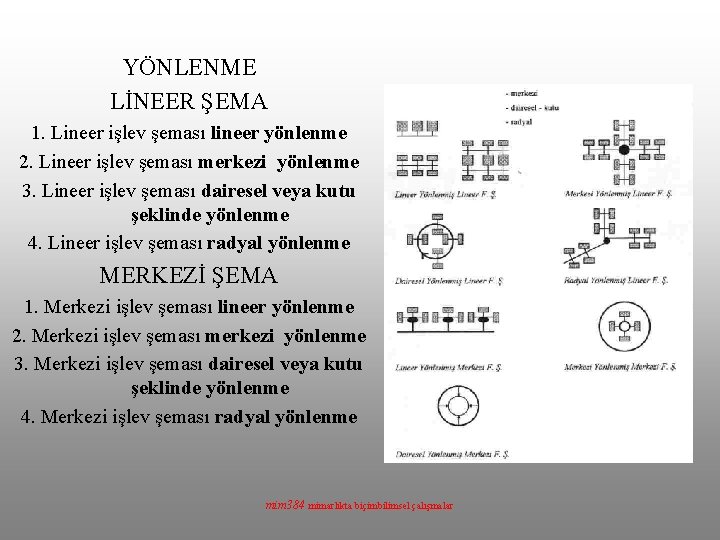

YÖNLENME LİNEER ŞEMA 1. Lineer işlev şeması lineer yönlenme 2. Lineer işlev şeması merkezi yönlenme 3. Lineer işlev şeması dairesel veya kutu şeklinde yönlenme 4. Lineer işlev şeması radyal yönlenme MERKEZİ ŞEMA 1. Merkezi işlev şeması lineer yönlenme 2. Merkezi işlev şeması merkezi yönlenme 3. Merkezi işlev şeması dairesel veya kutu şeklinde yönlenme 4. Merkezi işlev şeması radyal yönlenme mim 384 mimarlıkta biçimbilimsel çalışmalar

MEKANSAL ANALİZLER Mekanın tanımlanmışlık düzeyi Çevrelenme / boşlukların oranı mim 384 mimarlıkta biçimbilimsel çalışmalar

KARE TABAN DÜZLEMLİ MEKAN Mekanların çevrelenme düzeyi Etki alanları Yöneliş Sınırlama mim 384 mimarlıkta biçimbilimsel çalışmalar

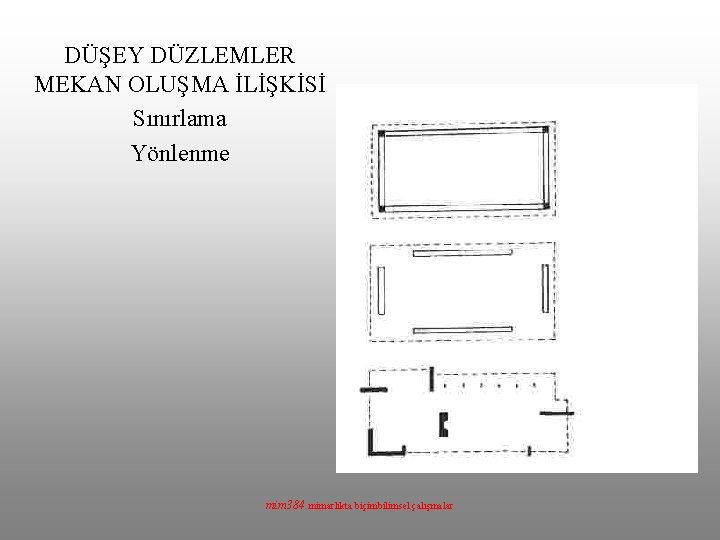

DÜŞEY DÜZLEMLER MEKAN OLUŞMA İLİŞKİSİ Sınırlama Yönlenme mim 384 mimarlıkta biçimbilimsel çalışmalar

DAİRE TABANLI MEKAN Sınırlar Açıklıklar Yöneliş Etki alanları mim 384 mimarlıkta biçimbilimsel çalışmalar

ÜÇGEN TABANLI MEKAN Sınırlar Açıklıklar Yöneliş Etki alanları mim 384 mimarlıkta biçimbilimsel çalışmalar

MEKANSAL AKICILIK Yönlenme Sınırlar Doluluk/ Boşluk Pozitif / negatif mim 384 mimarlıkta biçimbilimsel çalışmalar

A. B. C. D. E. F. G. H. Yerin kenarı boyunca duvar ve pozitif dış mekan Kendi hacmi içinde bir avlu Kendi iç mekanı özel dış mekanla birleşebilir Arazinin bir kısmını özel dış mekan olarak tanımlar Ayrık bir biçim olarak çevresinde baskın olur Dış mekan için sınır oluşturacak geniş cephe Kendi arazisi içinde serbestçe durup çevrelenmiş dış mekanı iç mekan uzantısı sağlar Negatif mekanda pozitif bir biçim olarak durur. mim 384 mimarlıkta biçimbilimsel çalışmalar

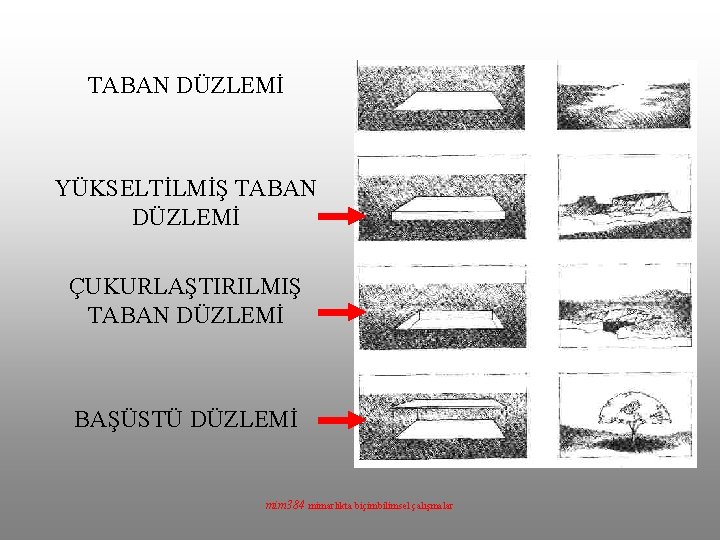

TABAN DÜZLEMİ YÜKSELTİLMİŞ TABAN DÜZLEMİ ÇUKURLAŞTIRILMIŞ TABAN DÜZLEMİ BAŞÜSTÜ DÜZLEMİ mim 384 mimarlıkta biçimbilimsel çalışmalar

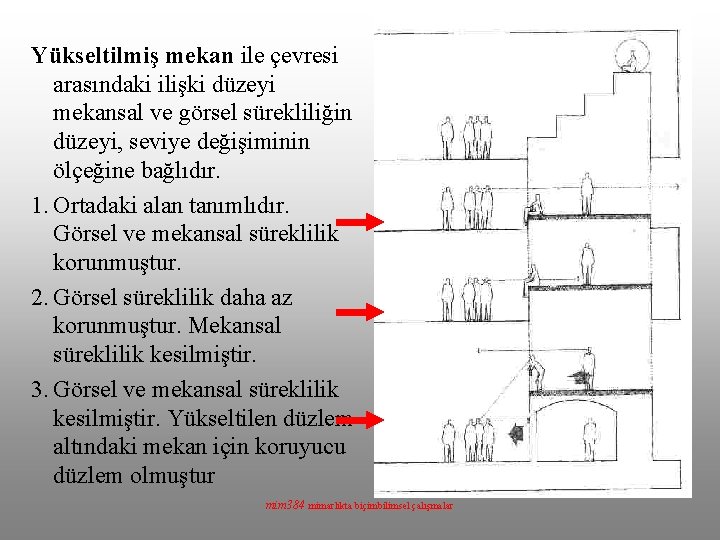

Yükseltilmiş mekan ile çevresi arasındaki ilişki düzeyi mekansal ve görsel sürekliliğin düzeyi, seviye değişiminin ölçeğine bağlıdır. 1. Ortadaki alan tanımlıdır. Görsel ve mekansal süreklilik korunmuştur. 2. Görsel süreklilik daha az korunmuştur. Mekansal süreklilik kesilmiştir. 3. Görsel ve mekansal süreklilik kesilmiştir. Yükseltilen düzlem altındaki mekan için koruyucu düzlem olmuştur mim 384 mimarlıkta biçimbilimsel çalışmalar

Çukurlaştırılmış taban düzlemi Bir kesinti oluşturuduğu halde çevresindeki mekanı tümleyen şekildedir. Derinliğin artması çevre ilişkileri azaltır. Çukurlaştırıl mış alan ayrı bir mekan/hacim olmaya başlar. Asıl taban düzlemi göz seviyesinin üstünde kaldığında, ayrı bir mekan haline gelir. Aşamalı geçiş Bir mekanın asıl mekana göre yükselmesi dışa dönüklük ve önemi, alçalması ise içedönüklük ve korunma etkilerini çağrıştırır. mim 384 mimarlıkta biçimbilimsel çalışmalar

BAŞÜSTÜ DÜZLEMİ Sadece yatay bir düzlem başüstü düzlemi mekan tanımlar. Başüstü düzleminin Biçimi Açıklıkları Sınırları Yönlenmesi Mekanın biçimlenmesinde etkili olmaktadır mim 384 mimarlıkta biçimbilimsel çalışmalar

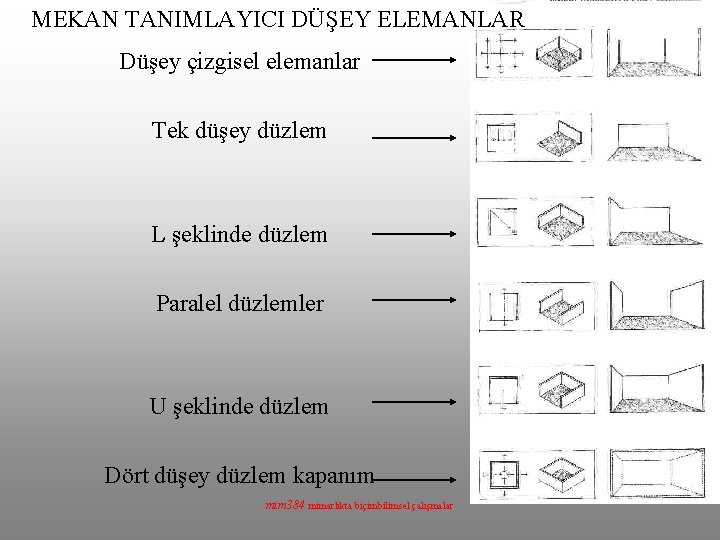

MEKAN TANIMLAYICI DÜŞEY ELEMANLAR Düşey çizgisel elemanlar Tek düşey düzlem L şeklinde düzlem Paralel düzlemler U şeklinde düzlem Dört düşey düzlem kapanım mim 384 mimarlıkta biçimbilimsel çalışmalar

Tanımlanmş bir mekan içinde yer alan bir tekil düşey eleman çevreleyen elemanlar (duvarlarla) etkileşime girer Yüzey içinde Yüzeyin hemen önünde Yüzeyden uzaklaşmış Kolonun bulunduğu yere göre mekansal etkileri mim 384 mimarlıkta biçimbilimsel çalışmalar

Hacim ancak köşe, kenar, yüzeyleri tanımlandığı zaman tanımlı olur. Düşey tekil elemanlarla sınırlar Kenar elemanların tekrarı mim 384 mimarlıkta biçimbilimsel çalışmalar

L ŞEKLİNDE DÜZLEMLER Düzlemlerin kesiştiği köşeden başlayan diyagonal boyunca açılan bir mekan tanımlar. Tanımlanan yüzeyler dışındaki mekan tanımlayıcılarının sınırları netleştirmesi gerek. Boşluk tanımı zayıflatır. Köşe boşluk dinamik hale getirir. mim 384 mimarlıkta biçimbilimsel çalışmalar

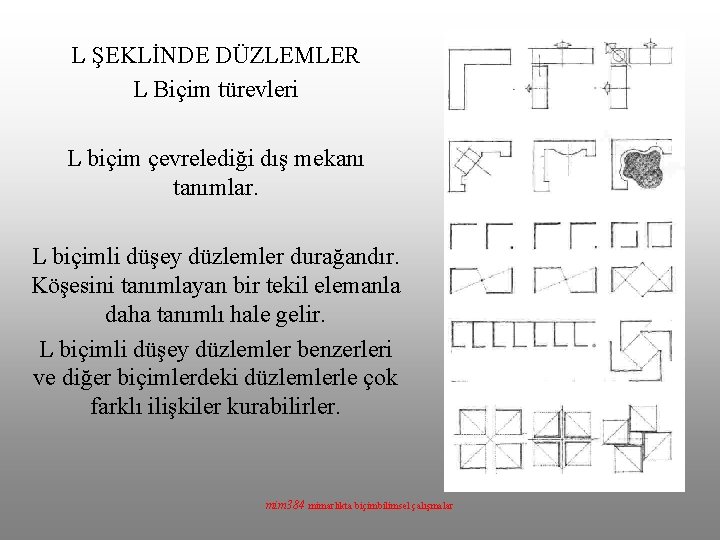

L ŞEKLİNDE DÜZLEMLER L Biçim türevleri L biçim çevrelediği dış mekanı tanımlar. L biçimli düşey düzlemler durağandır. Köşesini tanımlayan bir tekil elemanla daha tanımlı hale gelir. L biçimli düşey düzlemler benzerleri ve diğer biçimlerdeki düzlemlerle çok farklı ilişkiler kurabilirler. mim 384 mimarlıkta biçimbilimsel çalışmalar

PARALEL DÜŞEY DÜZLEMLER Açık uç mekana güçlü bir doğrultu verir. Taban, başüstü düzlemi veya diğer düşey elemanlarla mekan biçim sınırlanabilir. Açık uçlar yönünde mekan tanıumı genişleyebilir. Açıklıklar sınırları değiştirir. mim 384 mimarlıkta biçimbilimsel çalışmalar

U ŞEKLİNDE DÜZLEMLER İçe doğru bir odak dışarı doğru yönelim oluşur. Açık uç tek olma ile birinci yüzey haline gelir. Açık uç mekansal sürekliliği sağlama olanağı verir. mim 384 mimarlıkta biçimbilimsel çalışmalar

U biçimli mekanda açıklıklar Giriş ve yaklaşım yönlerine göre mekansal algıda farklılıklar oluşur. Açık uca karşı giriş manzara ilişkisi Yandan giriş U biçimin kenar oranları önemlidir. Uzun kenarı çok uzun hale gelirse durağanlıktan çok içinde hareket geçilme etkisi verir. U biçimindeki binalar çok tanımlı dış mekanlar oluşturur. mim 384 mimarlıkta biçimbilimsel çalışmalar

DÖRT DÜZLEM KAPANIM En tipik mekansal kurgudur. Kentsel mekandan Bina içindeki mekan kurgusuna her yerde rastlanır. mim 384 mimarlıkta biçimbilimsel çalışmalar

MEKAN TANIMLAYICI ELEMANLAR ÖZETİ mim 384 mimarlıkta biçimbilimsel çalışmalar

MEKAN TANIMLAYICI ELEMANLAR ÜZERİNDEKİ AÇIKLIKLAR mim 384 mimarlıkta biçimbilimsel çalışmalar

Düzlemin içinde Köşelerde Düzlemin arasında mim 384 mimarlıkta biçimbilimsel çalışmalar

Tek başına duran açıklık kendisine zot bir alan oluşturur. Düzlem biçimi açıklık biçimi Çok sayıdaki açıklık kompozisyonu Açıklık oranı pozitif negatif Açıklıklar içeriden yüzeylerden daha aydınlık görünür mim 384 mimarlıkta biçimbilimsel çalışmalar

KÖŞEDEN AÇIKLIKLAR mim 384 mimarlıkta biçimbilimsel çalışmalar

DÜZLEMLER ARASINDAKİ AÇIKLIKLAR mim 384 mimarlıkta biçimbilimsel çalışmalar

MİMARİ MEKANIN NİTELİKLERİ Alan • Şekil • Yüzey • Kenar • Boyut • Biçimlenme • Açıklıklar Mekan • Biçim • Renk doku örüntü ses • Oran ölçek • Tanım • Kapalılık derecesi, ışık, manzara mim 384 mimarlıkta biçimbilimsel çalışmalar

ÇEVRELENME DERECESİ mim 384 mimarlıkta biçimbilimsel çalışmalar

MEKANSAL İLİŞKİLER mim 384 mimarlıkta biçimbilimsel çalışmalar

İÇİÇE GEÇMİŞ MEKAN BİTİŞİK MEKAN mim 384 mimarlıkta biçimbilimsel çalışmalar

ORTAK BİR MEKAN İLE BİRBİRLERİNE BAĞLANAN MEKANLAR mim 384 mimarlıkta biçimbilimsel çalışmalar

MEKAN KURGUSU • EKLEME • SIZMA • KIRILMA AYRILMA • PARCALANMA • PERSPEKTİFVERME • DEFORMASYON mim 384 mimarlıkta biçimbilimsel çalışmalar

UYGULAMA 2 mim 384 mimarlıkta biçimbilimsel çalışmalar

UYGULAMA 2 mim 384 mimarlıkta biçimbilimsel çalışmalar

UYGULAMA 2 mim 384 mimarlıkta biçimbilimsel çalışmalar
