Lestampe v Une grande famille v La gravure

L’estampe v Une grande famille v La gravure en taille d’épargne v La gravure en taille douce v La gravure en taille directe v La gravure à l’eau-forte v Les autres techniques Les tirages v Presses v Encrage, essuyage et tirage v Numérotation v Reconnaître un type d’estampe v Liens bibliographiques v Vidéos en ligne Atelier Guy. Anne Guy Braun 1

L’estampe La gravure En taille d’épargne En taille douce Collagraphie Lithographie En taille directe À l’eau-forte Sérigraphie Monotype Xylographie Linographie Gaufrage Pointe sèche Burin Criblage Manière noire Au trait Aquatinte Pointillés Procédés photographiques En résumé : toute estampe suppose une matrice et une pression. Atelier Guy. Anne Guy Braun 2

La gravure En taille d’épargne ( En relief ) On épargne ce qui sera encré. On creuse donc la matrice aux endroits qui resteront de la couleur du papier (réserve), l’encre est déposée au rouleau en surface. La matrice Les outils q Bois de fil q Les gouges q Bois de bout q Le burin q Lino q Le canif q Tout support dont on encre la surface (métaux en tout genre) Atelier Guy. Anne Guy Braun 3

Exemples de gravure en taille d’épargne. Albrecht Dürer Apocalypse Bois de fil Avec des gouges et des canifs Atelier Guy. Anne Guy Braun 4

Exemples de gravure en taille d’épargne. Gustave Doré Bois de bout Avec des burins Atelier Guy. Anne Guy Braun 5

Exemples de gravure en taille d’épargne. Picasso Linogravure Avec des gouges. Atelier Guy. Anne Guy Braun 6

Le Gaufrage entre taille d’épargne et taille douce Atelier Guy. Anne Guy Braun 7

La gravure En taille douce ( en creux ) Il s’agit de creuser les parties qui retiendront l’encre. Il y a donc une étape supplémentaire par rapport à la taille d’épargne, car il faut essuyer la surface qui ne doit pas retenir l’encre. L’encre est déposée dans les creux gravés Il existe deux façons de graver une matrice en taille douce. A. On ne compte que sur ses propres forces : c’est l’attaque à l’aide d’outils manuels. On appelle cela la taille directe, ou encore technique sèche. B. On utilise les services de la chimie, on parle d’eau-forte, c’est-à-dire de gravure à l’acide. Atelier Guy. Anne Guy Braun 8

La taille douce en taille directe On parle de taille directe lorsque la gravure est réalisée sans l’aide d’acide. La matrice Les outils q La pointe sèche q Cuivre, zinc, acier, plexi etc. q Le burin q Le berceau q Le brunissoir q Le grattoir q La roulette Atelier Guy. Anne Guy Braun 9

La taille douce en taille directe La pointe sèche Mordecaï Moreh Anne Mounic Atelier Guy. Anne Guy Braun 10

La taille douce en taille directe Le Burin Albrecht Dürer, le chevalier, la mort et le diable Atelier Guy. Anne Guy Braun 11

La taille douce en taille directe La manière noire Le berceau, le grattoir et le brunissoir Mario Avati Atelier Guy. Anne Guy Braun 12

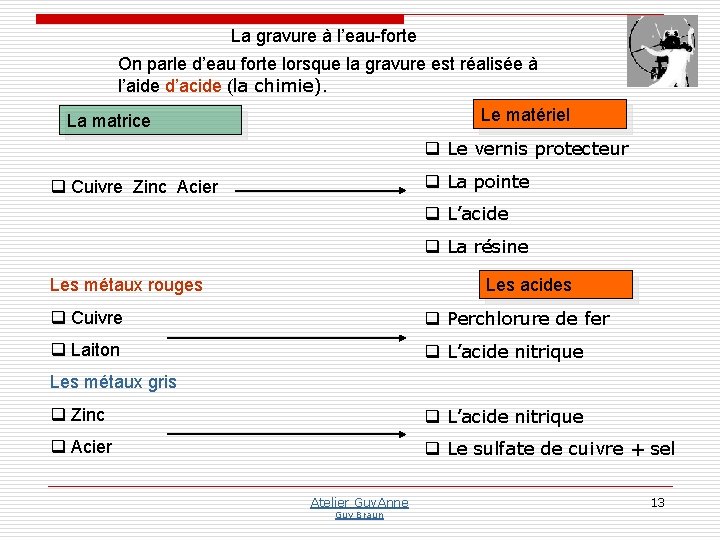

La gravure à l’eau-forte On parle d’eau forte lorsque la gravure est réalisée à l’aide d’acide (la chimie). Le matériel La matrice q Le vernis protecteur q La pointe q Cuivre Zinc Acier q L’acide q La résine Les métaux rouges Les acides q Cuivre q Perchlorure de fer q Laiton q L’acide nitrique Les métaux gris q Zinc q L’acide nitrique q Acier q Le sulfate de cuivre + sel Atelier Guy. Anne Guy Braun 13

La gravure à l’eau-forte Eau forte : Dessin au trait. Morandi Piranèse Atelier Guy. Anne Guy Braun 14

La gravure à l’eau-forte Quand on parle d’eau-forte en valeurs, il s’agit le plus souvent de l’aquatinte. Goya Atelier Guy. Anne Guy Braun 15

Les autres techniques d’estampe Collagraphie C’est une forme de gravure en relief. On colle sur la matrice des matériaux que l’on encre avant de passer le tout sur une presse à taille douce. La gravure au carborundum est une technique récente inventée par Henri Goetz. Elle fut expérimentée par Miro. Atelier Guy. Anne Guy Braun 16

Les autres techniques d’estampe Lithographie Sérigraphie Monotype La matrice, comme l’indique son nom, est une pierre. Celle-ci n’est pas gravée. Elle resservira après une léger ponçage. Le procédé est plus chimique physique. Il repose sur l’opposition entre le gras (le dessin) qui attire l’encre et le maigre (le fond) protégé par un pellicule d’eau. La matrice est un typon de tissus dont on protège les zones qui ne laisseront passer l’encre à travers la trame. On racle l’encre qui se dépose sur un papier d’impression. On peut superposer plusieurs couleurs. La matrice ne sert qu’à reporter le motif à l’encre sur un papier qui passe sous une presse à taille douce, ce qui explique le coup de planche. Tirage unique. On nettoie la planche et on recommence un autre monotype. Atelier Guy. Anne Guy Braun 17

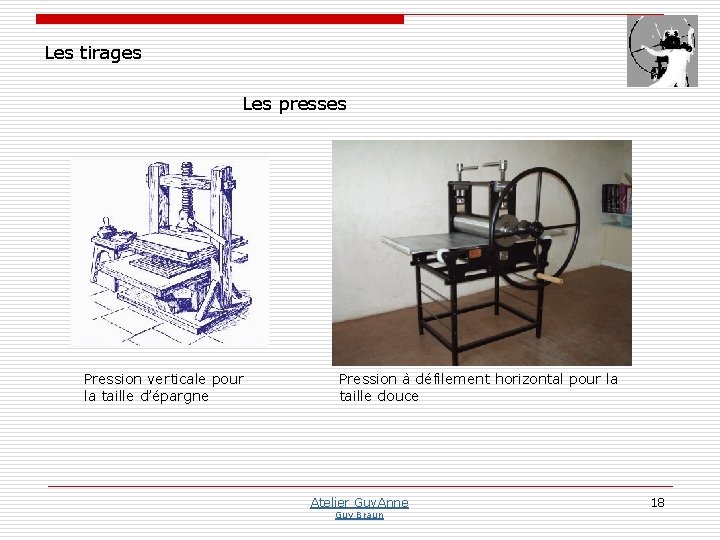

Les tirages Les presses Pression verticale pour la taille d’épargne Pression à défilement horizontal pour la taille douce Atelier Guy. Anne Guy Braun 18

Les tirages Encrage, essuyage et tirage Atelier Guy. Anne Guy Braun 19

Les tirages La numérotation des estampes Les états ou essais Les épreuves avant la lettre Les épreuves d’artiste Les tirages hors commerce Les tirages pour la vente Weisbuch Atelier Guy. Anne Guy Braun 20

Les tirages Reconnaître un type d’estampe q L’absence de trame q Le coup de planche (la cuvette) q L’impression d’aplats q L’absence de dégradés q La précision des traits q Des valeurs aux limites franches q Des dégradés très doux et subtils q Le nombre de tirages proposés Atelier Guy. Anne Guy Braun 21

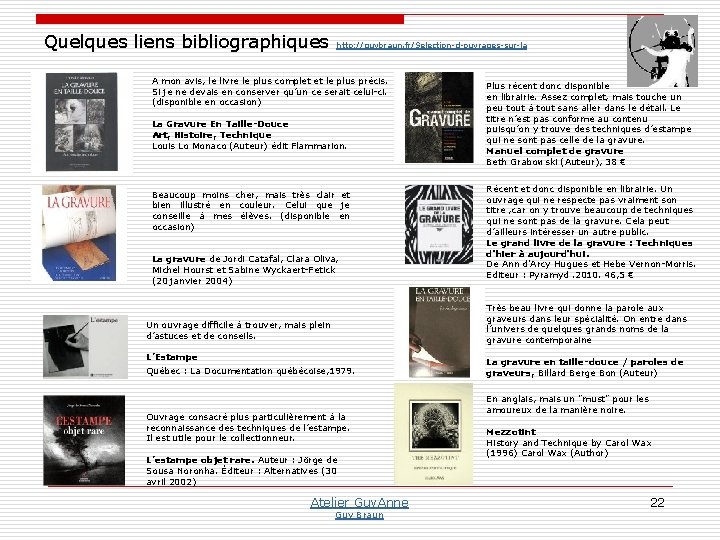

Quelques liens bibliographiques http: //guybraun. fr/Selection-d-ouvrages-sur-la A mon avis, le livre le plus complet et le plus précis. Si je ne devais en conserver qu’un ce serait celui-ci. (disponible en occasion) La Gravure En Taille-Douce Art, Histoire, Technique Louis Lo Monaco (Auteur) édit Flammarion. Beaucoup moins cher, mais très clair et bien illustré en couleur. Celui que je conseille à mes élèves. (disponible en occasion) La gravure de Jordi Catafal, Clara Oliva, Michel Hourst et Sabine Wyckaert-Fetick (20 janvier 2004) Plus récent donc disponible en librairie. Assez complet, mais touche un peu tout à tout sans aller dans le détail. Le titre n’est pas conforme au contenu puisqu’on y trouve des techniques d’estampe qui ne sont pas celle de la gravure. Manuel complet de gravure Beth Grabowski (Auteur), 38 € Récent et donc disponible en librairie. Un ouvrage qui ne respecte pas vraiment son titre , car on y trouve beaucoup de techniques qui ne sont pas de la gravure. Cela peut d’ailleurs intéresser un autre public. Le grand livre de la gravure : Techniques d'hier à aujourd'hui. De Ann d'Arcy Hugues et Hebe Vernon-Morris. Editeur : Pyramyd. 2010. 46, 5 € Très beau livre qui donne la parole aux graveurs dans leur spécialité. On entre dans l’univers de quelques grands noms de la gravure contemporaine Un ouvrage difficile à trouver, mais plein d’astuces et de conseils. L’Estampe Québec : La Documentation québécoise, 1979. Ouvrage consacré plus particulièrement à la reconnaissance des techniques de l’estampe. Il est utile pour le collectionneur. L’estampe objet rare. Auteur : Jörge de Sousa Noronha. Éditeur : Alternatives (30 avril 2002) Atelier Guy. Anne Guy Braun La gravure en taille-douce / paroles de graveurs, Billard Berge Bon (Auteur) En anglais, mais un "must" pour les amoureux de la manière noire. Mezzotint History and Technique by Carol Wax (1996) Carol Wax (Author) 22

Quelques liens numériques. Vidéos en ligne http: //guybraun. fr/-Cours-Stageshttps: //www. youtube. com/wa tch? feature=player_embedde d&v=0 F 6 l 2 c 1 t. BII http: //www. dailymotio n. com/video/xcjbvn_latelier-de-lachalcographie-dela_creation https: //www. youtube. com /watch? v=uu 1 WUu. N 3 WVw http: //www. manifestampe. org/ Atelier Guy. Anne Guy Braun 23
