L’esfera celeste

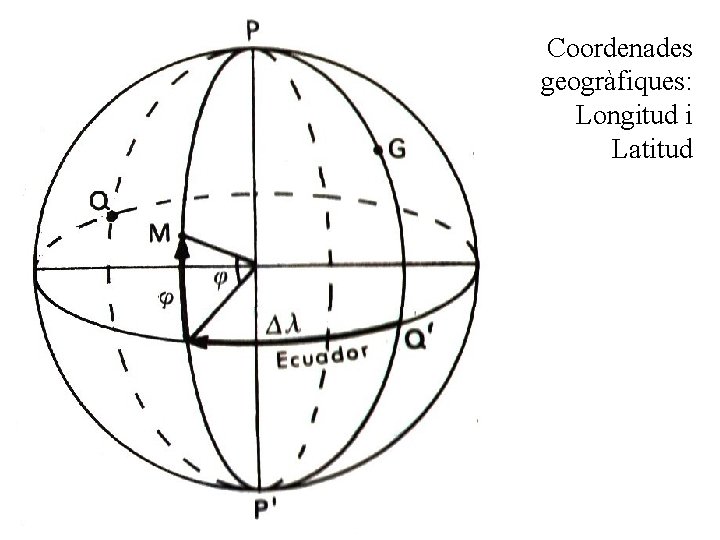

Coordenades geogràfiques: Longitud i Latitud

Trasllat de les coordenades geogràfiques sobre l'esfera celeste

Primer vertical i Almucantarat

El triangle de posició Pol-Zenit-Astre: Pol-Zenit = 90º - Latitud = Colatitud Zenit-Sol (o un altre astre) = 90º - Altura del Sol = Distància zenital Pol-Sol (o un altre astre) = 90º - Declinació del Sol = Distància polar

Coordenades horitzontals: Altura i Azimut

Coordenades equatorials horàries

La mateixa figura anterior però amb el zenit posat a dalt, per a una millor comprensió

P Variació de l'angle horari en funció del temps

P P La mateixa figura anterior però amb el zenit posat a dalt, per a una millor comprensió

Coordenades equatorials absolutes

La mateixa figura anterior però amb el zenit posat a dalt, per a una millor comprensió. En aquest cas l'eix pol nord - pol sud i el pla horitzontal no estan representats per no complicar excessivament la figura

Relació entre Ascensió Recta, Angle Horari i Temps Sideral: AR + AH = TS

Altra vegada la mateixa figura anterior amb el zenit posat a dalt. L'eix pol nord - pol sud i el pla horitzontal tampoc no hi estan representats

En aquesta figura es mostra clarament la relació entre les coordenades horitzontals i les equatorials horàries

En aquesta figura es mostra la relació entre les coordenades equatorials absolutes i les eclíptiques

També cal repetir la figura amb el zenit posat a dalt. Fixem-nos que l'altura del pol nord sobre l'horitzó és aproximadament de 42º, o sigui el valor de la nostra latitud geogràfica

Moviment diari i culminació d'un astre

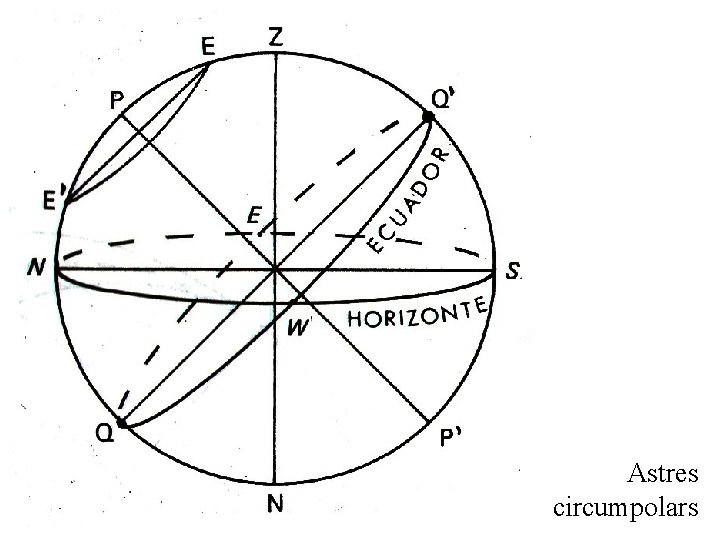

Astres circumpolars

Màxima digressió d'un astre circumpolar

Astres sempre visibles Orto i ocàs d'un astre Astres mai no visibles

Pas d'un astre pel primer vertical
