LES ZONES AERIENNES LES ZONES AERIENNES v Les

LES ZONES AERIENNES

LES ZONES AERIENNES v. Les zones à statut particulier • ZONES P • ZONES R • ZONES D Ø Ces zones sont beaucoup utilisées par les militaires pour protéger leurs évolutions, mais il en existe quelques unes pour des besoins civils. Ø Elles sont délimitées en rouge sur les cartes aéronautiques. Ø Un cartouche indique la référence l’altitude plancher et plafond et éventuellement la fréquence SIV v. Les zones temporaires v. Les zones européennes

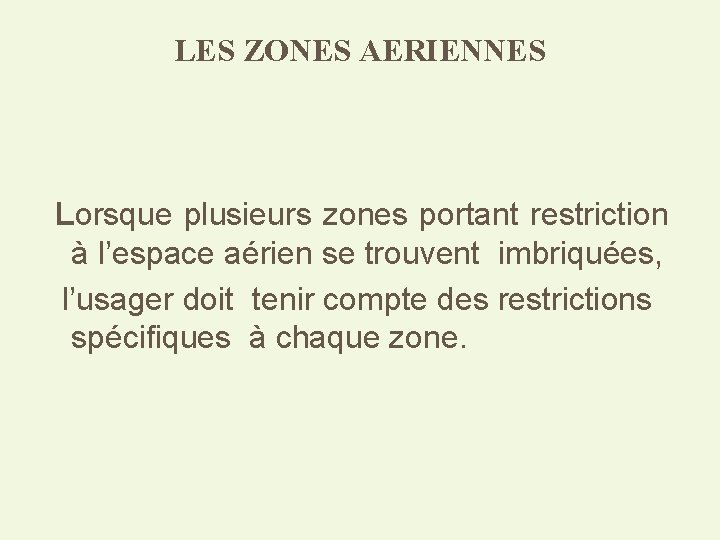

LES ZONES AERIENNES Lorsque plusieurs zones portant restriction à l’espace aérien se trouvent imbriquées, l’usager doit tenir compte des restrictions spécifiques à chaque zone.

LES ZONES AERIENNES ZONES P P pour Prohibées (interdites) Ø Elles sont complètement interdites à tout aéronef civil. Elles protègent des sites sensibles , des bases militaires ou des villes (Paris par exemple). La P 13 , ci contre entoure Fos sur mer

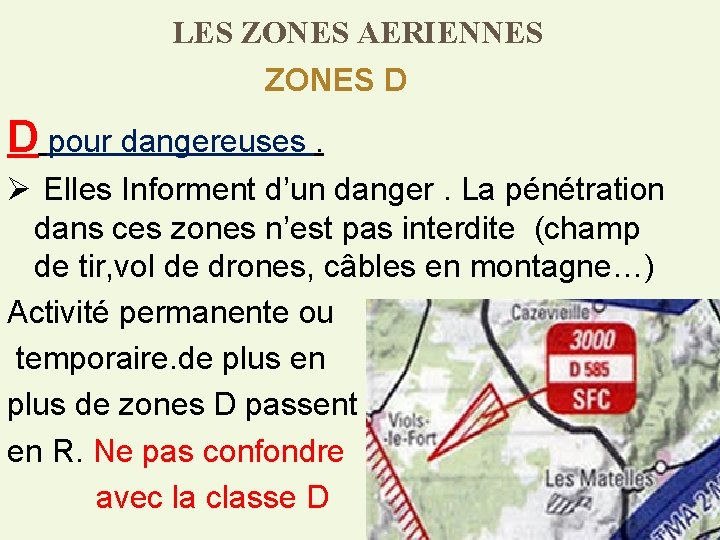

LES ZONES AERIENNES ZONES D D pour dangereuses. Ø Elles Informent d’un danger. La pénétration dans ces zones n’est pas interdite (champ de tir, vol de drones, câbles en montagne…) Activité permanente ou temporaire. de plus en plus de zones D passent en R. Ne pas confondre avec la classe D

LES ZONES AERIENNES ZONES R R pour Réglementées Définies pour protéger une zone, principalement d'évolution d'avions militaires ou de champ de tir. Soient Interdites, Soient réglementées, Soient autorisées.

LES ZONES AERIENNES Zones T T pour Temporaires • Zones Interdites Temporaires (ZIT) • Zones Réglementées Temporaires (ZRT) Peuvent être créées pour des évènements particuliers normalement de courte durée (inférieure à 3 mois), pour des raisons de sécurité (protection du trafic aérien généré pour la couverture du tour de France cycliste, le défilé du 14 juillet, exercice militaire de grande envergure…. . Portées à la connaissance de l’usager par publication aéronautique : NOTAM ou SUPAIP : http: //www. sia. aviation-civile. gouv. fr/

LES ZONES AERIENNES Zones Interdites Temporaires (ZIT) • Ce sont des zones de l’espace aérien dans lesquelles le vol des aéronefs est interdit à titre temporaire, pour des raisons de sûreté aérienne (protection de sites industriels pétrochimique ou nucléaire ou d'évènements particuliers dans le but d'interdire l'accès à tout aéronef non autorisé.

LES ZONES AERIENNES Zones Réglementées Temporaires (ZRT) Ce sont des zones établies temporairement autour de bâtiments particuliers ou d'évènements particuliers, établissant une règlementation spécifique (contact radio obligatoire, transpondeur obligatoire, altitude de transit. . . )

LES ZONES AERIENNES Le ciel unique européen • TRA Zones réservées temporairement dont la pénétration est soumise à autorisation. • TSA Zones réservées temporairement pour l'usage exclusif d'un utilisateur particulier et dont la pénétration est interdite aux autres aéronefs. • CBA Zones à cheval sur la frontière de deux pays elles ont un statut de TSA et peuvent aller sous le FL 195.

LES ZONES AERIENNES LE RESEAU RTBA (zone R) • RTBA: réseau très basse altitude. • Le RTBA est un ensemble de zones réglementées reliées entre elles, destiné aux vols d’entraînement à très basse altitude et très grande vitesse. Les limites latérales et verticales différentes zones réglementées du RTBA, dites aussi « tronçons » , sont définies dans les publications d’information aéronautique (AIP : Aeronautical Information Publication), partie ENR 5. 1 des zones interdites, réglementées et dangereuses, accessibles sur le site du Service de l’Information Aéronautique (SIA), dont l’adresse est : http: //www. sia. aviation-civile. gouv. fr/, ainsi que dans le «Complément aux cartes aéronautiques » diffusé dans la pochette VFR éditée par le SIA.

LES ZONES AERIENNES LE RESEAU RTBA (zone R) • Les zones du RTBA sont activables en toutes conditions météorologiques et leur contournement est obligatoire pendant les périodes d’activation. • Généralement, les appareils de type « chasseurs » évoluent dans le RTBA en mode suivi de terrain automatique dit « SDT Auto » . Les pilotes n’assurent pas la prévention des collisions. • Les vitesses des « chasseurs » qui évoluent dans le RTBA peuvent dépasser 500 Kt (~900 km/h). • La plupart des vols d’entraînement des aéronefs militaires sont effectués du lundi au vendredi sauf jours fériés. Vols à grande ou très grande vitesse et à basse ou très basse altitude. • Lorsqu’un tronçon du RTBA n’est pas actif, l’espace aérien correspondant est de classe G.

LES ZONES AERIENNES LE RESEAU RTBA (zone R) Ø Quand le RTBA est-il actif ? • Les horaires d’activation possibles sont définis dans l’AIP France ainsi que sur le cartouche de la carte RTBA. Les horaires d’activité réelle sont diffusés chaque jour à partir de 17 h de la manière suivante : - Sur le site DIRCAM rubrique «activité RTBA du jour» . - au n° vert 0800. 24. 54. 66. - sur le site SIA rubrique «NOTAM» et sur la carte AZBA. • Cette dernière permet de consulter une représentation graphique des tronçons actifs de la journée par tranches horaires sur le site du SIA, rubrique «Cartes AZBA» de la partie «préparation du vol» . http: //www. sia. aviation-civile. gouv. fr/asp/frameset_fr. asp? m=39

LES ZONES AERIENNES LE RESEAU RTBA (zone R) La carte d’activité des zones du réseau RTBA en fonction du jour et de l’heure choisie tel qu’il est présenté sur le site de la SIA. Les heures indiquées sont en temps universel (GMT) et la référence du lever et coucher du soleil est la base d’Avord. Les zones colorées sont actives. Créneau horaire: 16/02/2012 de 17 h 14 à 23 h 59 Heures UTC Time slot: 2012/02/16 from 17 h 14 to 23 h 59 UTC Lever du Soleil à AVORD (LS): 06 h 52 UTC Coucher du Soleil à AVORD (CS): 17 h 14 UTC

LES ZONES AERIENNES La circulation aérienne militaire (CAM) en classe G Ø A grande vitesse et basse altitude • Ces vols sont effectués du levé du soleil-30 min. au coucher+30 mi. , hors du réseau RTBA, pratiquement au-dessus de tout le territoire français et généralement entre 150 et 450 m sol avec une visibilité pouvant être réduite à 5 km, d’où la recommandation aux pilotes volant en VFR de jour, pour autant que cela soit possible et permis, de conduire leur vol en croisière à partir de 450 m sol; • Certaines missions se déroulent toutefois sur un axe précis qui est alors publié comme « zone dangereuse » par la voie de l’information aéronautique. Exemple à droite: Le “Run Cevennes”

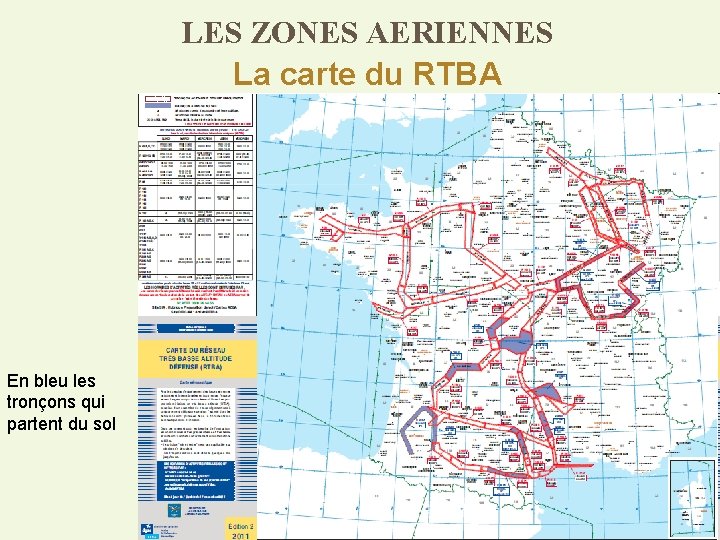

LES ZONES AERIENNES La carte du RTBA En bleu les tronçons qui partent du sol

LES ZONES AERIENNES Carte aéronautique au 1/250 000° En rouge les zones R, D, P… et en bleu les TMA

C’est tout pour aujourd’hui JMV février 2012
