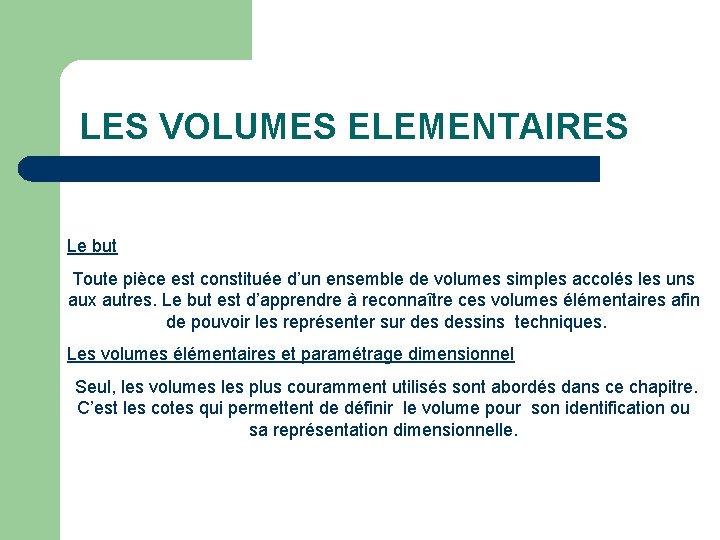

LES VOLUMES ELEMENTAIRES Le but Toute pièce est constituée d’un ensemble de volumes simples accolés les uns aux autres. Le but est d’apprendre à reconnaître ces volumes élémentaires afin de pouvoir les représenter sur dessins techniques. Les volumes élémentaires et paramétrage dimensionnel Seul, les volumes les plus couramment utilisés sont abordés dans ce chapitre. C’est les cotes qui permettent de définir le volume pour son identification ou sa représentation dimensionnelle.

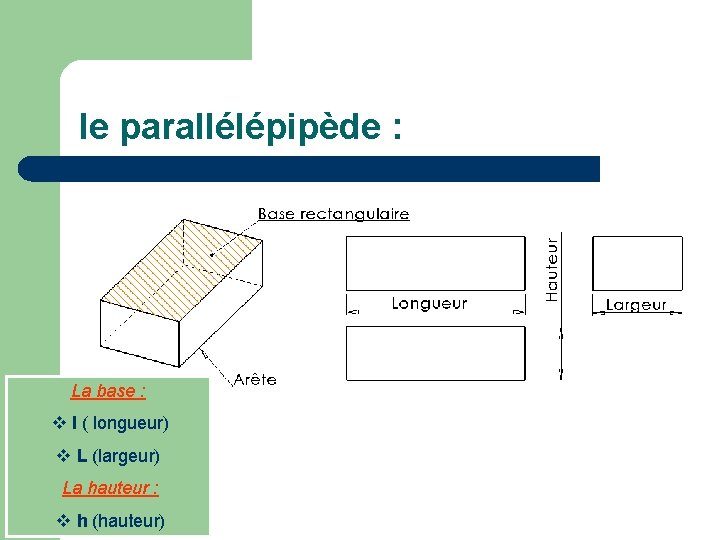

le parallélépipède : La base : l ( longueur) L (largeur) La hauteur : h (hauteur)

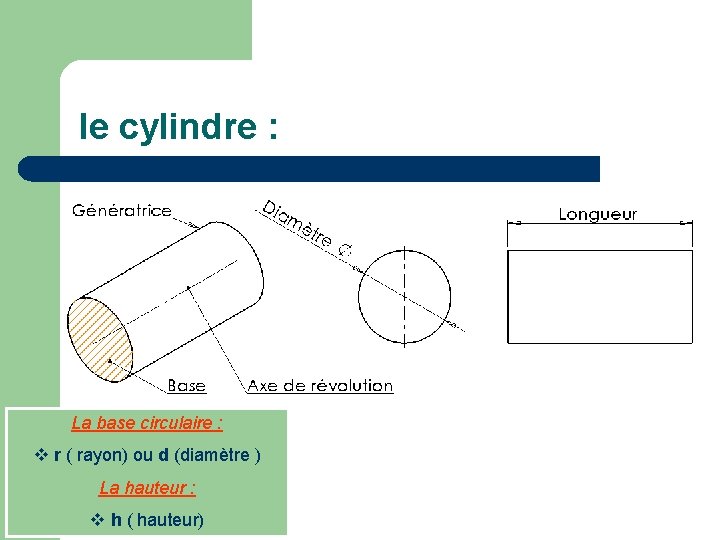

le cylindre : La base circulaire : r ( rayon) ou d (diamètre ) La hauteur : h ( hauteur)

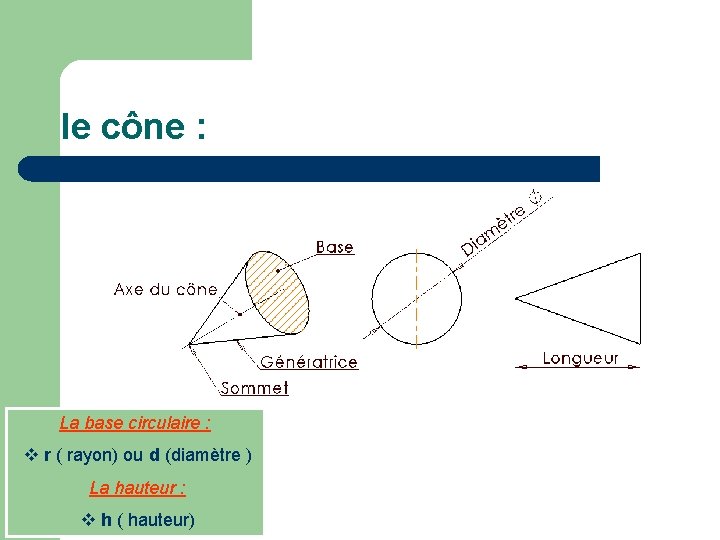

le cône : La base circulaire : r ( rayon) ou d (diamètre ) La hauteur : h ( hauteur)

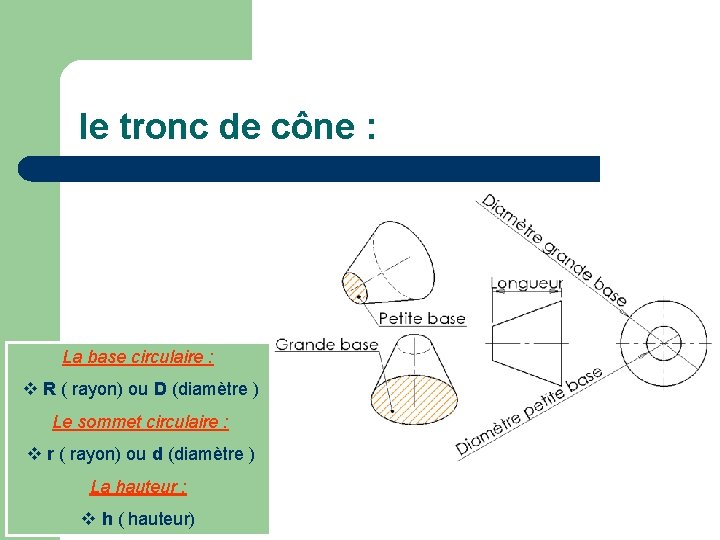

le tronc de cône : La base circulaire : R ( rayon) ou D (diamètre ) Le sommet circulaire : r ( rayon) ou d (diamètre ) La hauteur : h ( hauteur)

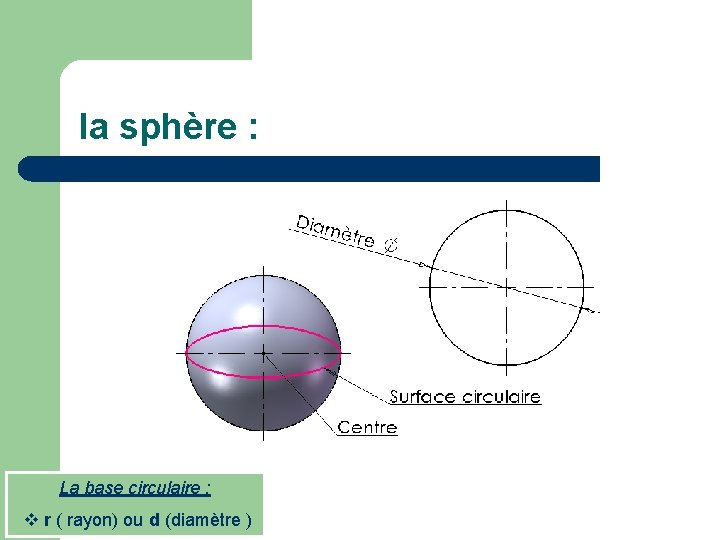

la sphère : La base circulaire : r ( rayon) ou d (diamètre )

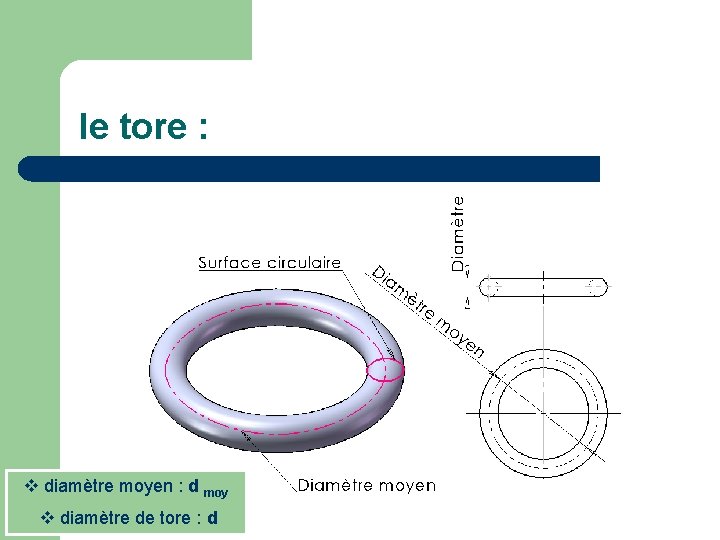

le tore : diamètre moyen : d moy diamètre de tore : d
