Les technologies et les systmes Les technologies en

Les technologies et les systèmes

Les technologies en général La première caméra vidéo portative au monde date de 1978. Depuis la technologie n'a cessé d'évoluer, accélérée encore par les récents développements des puces électroniques liées à l'informatique et à la micro-informatique. On distingue plusieurs catégories de caméras : intérieur / extérieur, fixes / mobiles (PTZ), couleur / noir et blanc. Par l'utilisation de circuits amplificateurs de lumière ou par traitement infrarouge, certaines caméras sont capables aujourd'hui de filmer de jour comme de nuit, selon leur sensibilité. La généralisation d'Internet a conduit de nombreuses entreprises à développer des caméras IP, c'est-à-dire consultables et contrôlables via internet, depuis n'importe où dans le monde. Contrairement aux caméras CCTV, seul les caméras IP Mega-pixels sont capables de produire des images en haute résolution. En contrepartie, la visualisation ne peut être réalisée que par l'intermédiaire d'un ordinateur ou un décodeur. De nos jours ces installations ne sont plus limitées à une seule zone de couverture; elles sont mobiles. Ces capteurs d'images peuvent pivoter sur eux-mêmes, être contrôlés par un joystick ou automatiquement par un logiciel, et passer de l'un à l'autre, ce qui permet de suivre des passants ou des véhicules sur un champ de vision bien plus large. Par ailleurs il existe de nombreux logiciels dit « intelligents » , capables de compter le nombre de véhicules qui passent dans le champ de vision, d'identifier une région fixe et de l'adapter si de nouveaux éléments s'y intègrent, de lire les plaques d'immatriculation et même de pratiquer la reconnaissance faciale en temps réel. On dénombre trois grandes catégories publiques dans lesquelles l'on retrouve ces systèmes de surveillance : • Les aéroports, les transports publics et les gares • Les lieux publics et les parkings. Qui se verront principalement doter de systèmes classiques pour la surveillance globale bien que les aéroports commencent à adopter les mesures biométriques. • Le trafic autoroutier. Qui pour sa part privilégiera les caméras qui ont la possibilité de reconnaître les véhicules. Les installations privées importantes concernent les casinos et autres salles de jeux qui font régulièrement appel à des systèmes d'identification faciale pour reconnaître les fraudeurs.

Les caméras Il existe 3 types différents de caméras : • Les caméras de type box • Les caméras de type mini-dôme • Les caméras dômes motorisés ou PTZ

Les caméras types box Ces caméras sont équipées de capteurs ½, 1/3, ou ¼ de pouce Elles sont de type easy D/N ou true D/N. Elles sont toujours fournies sans objectifs.

Les caméras types mini-dômes Ces caméras sont équipées de capteurs ½, 1/3, ou ¼ de pouce Elles sont de type easy D/N ou true D/N. Elles sont standards ou étanche (IP 66 généralement) Elles sont standards ou anti-vandales.

Les caméras types dômes motorisés ou PTZ Ces caméras sont équipées de capteurs ¼ de pouce Elles sont de type easy D/N ou true D/N. Elles sont standards ou étanche (IP 66 généralement) Elles sont standards ou anti-vandales.

Les enregistreurs ont toujours évolués. Ils sont le cœur du système et le support d’enregistrement. Ils permettent de multiplexer les caméras, d’enregistrer, de relire.

Les enregistreurs et leur évolution Analogue & Digital ~ Hybrid NVR Digital Recording e u n DVR n VTR io t u l o v E VTR Magnétoscope i t n o C Multiplexeur Enregistreur Analogique Enregistreur Magnétoscope

Les systèmes de visualisation sont sous 2 formes : • Les écrans ou murs d’écrans • Les vidéoprojecteurs

Les logiciels sont aujourd’hui l’intelligence du système : • Analyse de plaque d’immatriculation • Analyse d’image par vecteur • Patrouille

LES SYSTEMES Les sytèmes de vidéosurveillance se décomposent en 3 types différents : • Les systèmes analogiques • Les systèmes hybrides (analogiques et IP) • Les systèmes IP

Les systèmes Analogiques Le support de communication : le câble coaxial

Les systèmes Analogiques Architecture type Matrice de commutation ou multiplexeur si le multiplexeur n’est pas intégré dans l’enregistreur

Les systèmes Hybrides Les systèmes hybrides intègrent les systèmes classiques de vidéosurveillance basés sur les caméras analogiques et les caméras en réseau. Il permet d'intégrer aisément les deux types de systèmes en place sur un seul serveur ou de faciliter l'évolution d'un système de vidéosurveillance analogique vers le numérique, sans remettre en cause l'existant, et introduire de nouvelles fonctions comme la détection de disparition / apparition d'objet et le comptage d'objets ou de personnes.

Les systèmes Hybrides Le support de communication : le câble coaxial et le câble IP Les systèmes hybrides sont principalement équipés de caméras analogiques. Ces caméras analogiques sont : • soient raccordées vers un encodeurs avec une sortie IP (type carte réseau • soient raccordées directement vers un enregistreur possédant des entrées analogiques elles mêmes raccordées sur une carte d’encodage intégrée dans l’enregistreur.

Les systèmes IP Le support de communication : les solutions de connexions de l’IP Antennes Laser Antennes Hyper-Lan (Wi-Max) Injection POE Câblage fibre optique Switch injecteur POE

Les systèmes IP Architecture type Ce système relié un réseau de caméras, qui peut compter de nombreuses unités, à un « ordinateur » numérise toutes les données qu'il enregistre. Cela permet d'une part de pouvoir stocker une quantité importante d'images, sans perte de qualité, tout en pouvant les consulter rapidement grâce à des logiciels de traitement et d'autre part, le fait d'informatiser un système de surveillance permet de profiter des technologies de communication comme Internet. En effet, plusieurs sociétés vantent les mérites de leurs caméras « visible » et gérable depuis n'importe où dans le monde. L'évolution des téléphones mobiles a créé la « vidéosurveillance mobile » avec l'accès aux vidéo via Internet mobile sur PDA ou via GSM GPRS sur téléphone GSM doté de Java.

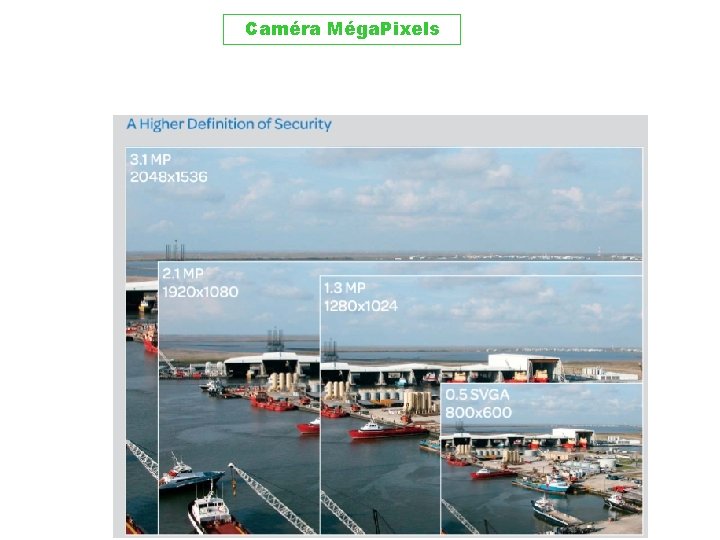

Caméra Méga. Pixels

Exemple d’application

…To Storage Pool

Load Balancing and Failover

Endura. View
