Les Systèmes d’Information Géographique ( SIG ).

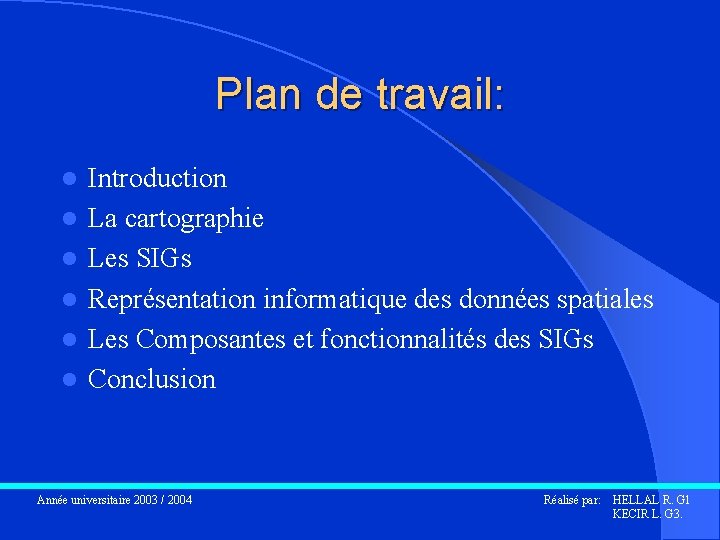

Plan de travail: l l l Introduction La cartographie Les SIGs Représentation informatique des données spatiales Les Composantes et fonctionnalités des SIGs Conclusion Année universitaire 2003 / 2004 Réalisé par: HELLAL R. G 1 KECIR L. G 3.

Plan de travail Introduction La cartographie Les SIGs Représentation informatique des données spatiales Les Composantes et fonctionnalités des SIGs INTRODUCTON Conclusion Année universitaire 2003 / 2004 Réalisé par: HELLAL R. G 1 KECIR L. G 3.

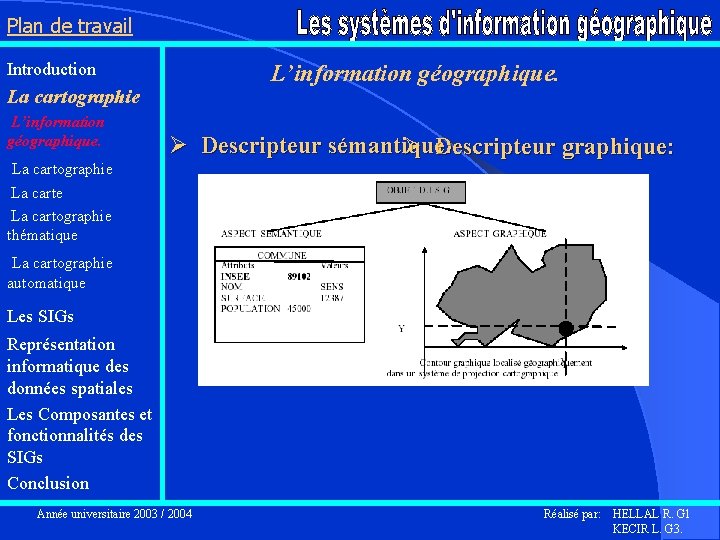

Plan de travail Introduction L’information géographique. La cartographie Ø Descripteur sémantique: Ø Descripteur graphique: La carte La cartographie thématique La cartographie automatique Les SIGs Représentation informatique des données spatiales Les Composantes et fonctionnalités des SIGs Conclusion Année universitaire 2003 / 2004 Définition: « Toute Information sur des objets ou des phénomènes (appelés entités géographiques) localisables à la surface de la terre. » Réalisé par: HELLAL R. G 1 KECIR L. G 3.

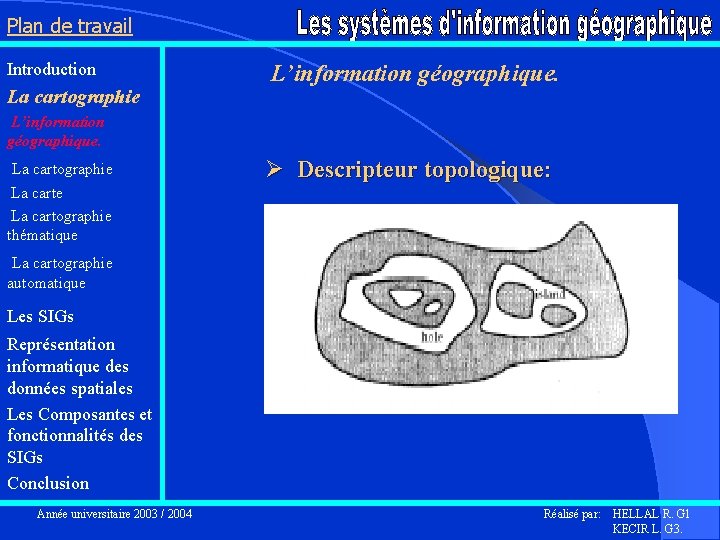

Plan de travail Introduction La cartographie L’information géographique. La cartographie Ø Descripteur topologique: La carte La cartographie thématique La cartographie automatique Les SIGs Représentation informatique des données spatiales Les Composantes et fonctionnalités des SIGs Conclusion Année universitaire 2003 / 2004 Réalisé par: HELLAL R. G 1 KECIR L. G 3.

Plan de travail Introduction La cartographie L’information géographique. La cartographie La carte La cartographie thématique La cartographie automatique Les SIGs Représentation informatique des données spatiales Les Composantes et fonctionnalités des SIGs Conclusion Année universitaire 2003 / 2004 La cartographie Définitions: « L’organisation, la l’art présentation, « La cartographie, est des cartes la communication et l’utilisation des informations géographiques. C’est donc un art mais géoréférencées sous forme tactile, aussi numérique c’est également une science ou graphique. Elle peut toutes ancienne que l’homme qui prendre depuis tout le les phases a de voulu la création carte et de les son produits temps fixer de les la limites connexes » d’informations spatiales, depuis la territoire. représentation des données jusqu’à l’utilisation finale » Réalisé par: HELLAL R. G 1 KECIR L. G 3.

Plan de travail Introduction La carte La cartographie L’information géographique. La cartographie La carte La cartographie thématique La cartographie automatique Les SIGs Représentation informatique des données spatiales Les Composantes et fonctionnalités des SIGs Conclusion Composants: Définition: Toponymie: « la carte Titre de l’entité est une représentation Légende: Ensemble de symboles décrivant l’entité conventionnelle généralement plane, en Barre d’échelle: Rapport des longueur d’un élément positions relatives, de phénomènes en projection sur la surface projetée. concrets ou abstraits, localisables dans Rose des vents: L’orientation de la carte. l’espace » . Année universitaire 2003 / 2004 Réalisé par: HELLAL R. G 1 KECIR L. G 3.

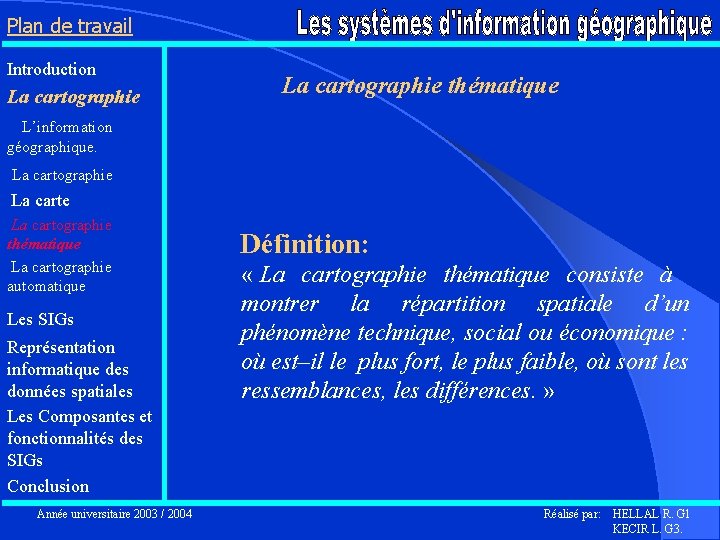

Plan de travail Introduction La cartographie L’information La cartographie thématique géographique. La cartographie La carte La cartographie thématique La cartographie automatique Les SIGs Représentation informatique des données spatiales Les Composantes et fonctionnalités des SIGs Conclusion Année universitaire 2003 / 2004 Définition: « La cartographie thématique consiste à montrer la répartition spatiale d’un phénomène technique, social ou économique : où est–il le plus fort, le plus faible, où sont les ressemblances, les différences. » Réalisé par: HELLAL R. G 1 KECIR L. G 3.

Plan de travail Introduction La cartographie L’information La cartographie automatique géographique. La cartographie La carte La cartographie thématique La cartographie automatique Les SIGs Définition: C ’est la production automatique de carte. Représentation informatique des données spatiales Les Composantes et fonctionnalités des SIGs Conclusion Année universitaire 2003 / 2004 Réalisé par: HELLAL R. G 1 KECIR L. G 3.

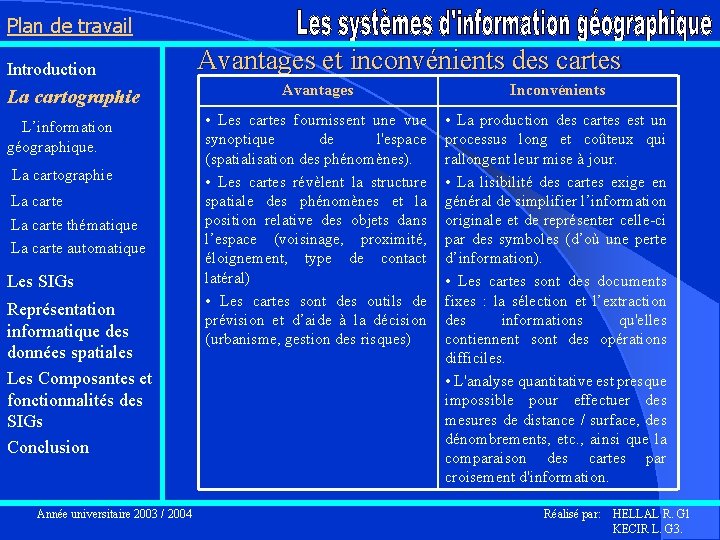

Plan de travail Introduction La cartographie L’information géographique. La cartographie La carte thématique La carte automatique Les SIGs Représentation informatique des données spatiales Les Composantes et fonctionnalités des SIGs Conclusion Année universitaire 2003 / 2004 Avantages et inconvénients des cartes Avantages Inconvénients • Les cartes fournissent une vue synoptique de l'espace (spatialisation des phénomènes). • Les cartes révèlent la structure spatiale des phénomènes et la position relative des objets dans l’espace (voisinage, proximité, éloignement, type de contact latéral) • Les cartes sont des outils de prévision et d’aide à la décision (urbanisme, gestion des risques) • La production des cartes est un processus long et coûteux qui rallongent leur mise à jour. • La lisibilité des cartes exige en général de simplifier l’information originale et de représenter celle-ci par des symboles (d’où une perte d’information). • Les cartes sont des documents fixes : la sélection et l’extraction des informations qu'elles contiennent sont des opérations difficiles. • L'analyse quantitative est presque impossible pour effectuer des mesures de distance / surface, des dénombrements, etc. , ainsi que la comparaison des cartes par croisement d'information. Réalisé par: HELLAL R. G 1 KECIR L. G 3.

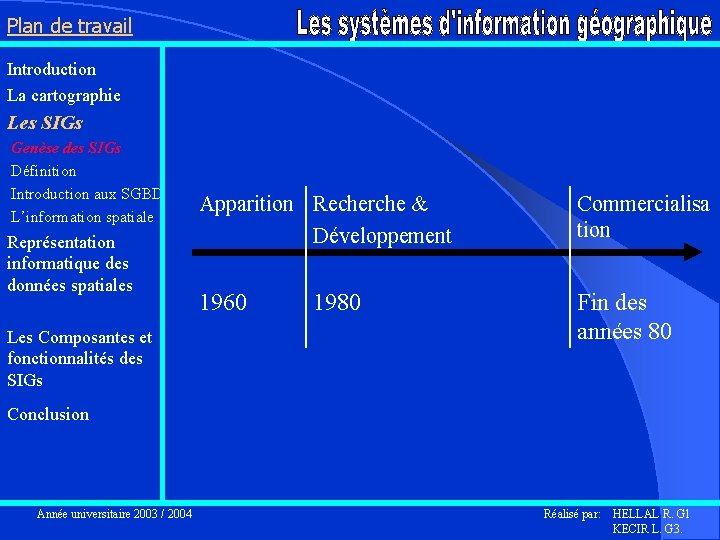

Plan de travail Introduction La cartographie Les SIGs Genèse des SIGs Définition Introduction aux SGBD L’information spatiale Représentation informatique des données spatiales Apparition Recherche & Développement Commercialisa tion 1960 Fin des années 80 1980 Les Composantes et fonctionnalités des SIGs Conclusion Année universitaire 2003 / 2004 Réalisé par: HELLAL R. G 1 KECIR L. G 3.

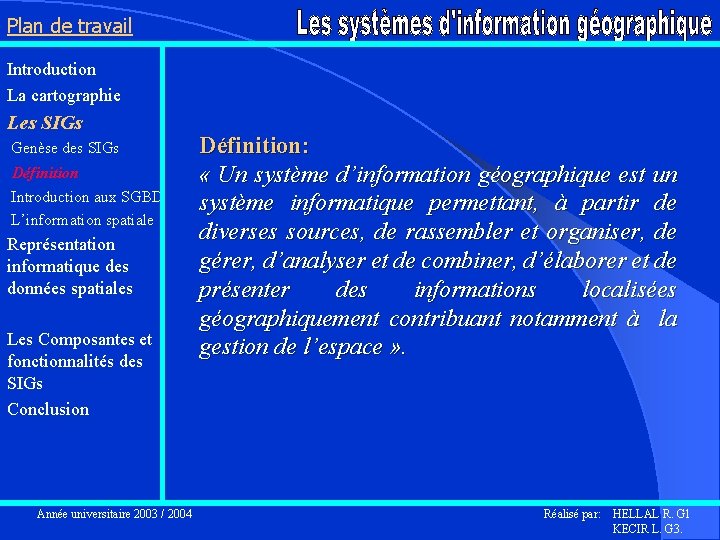

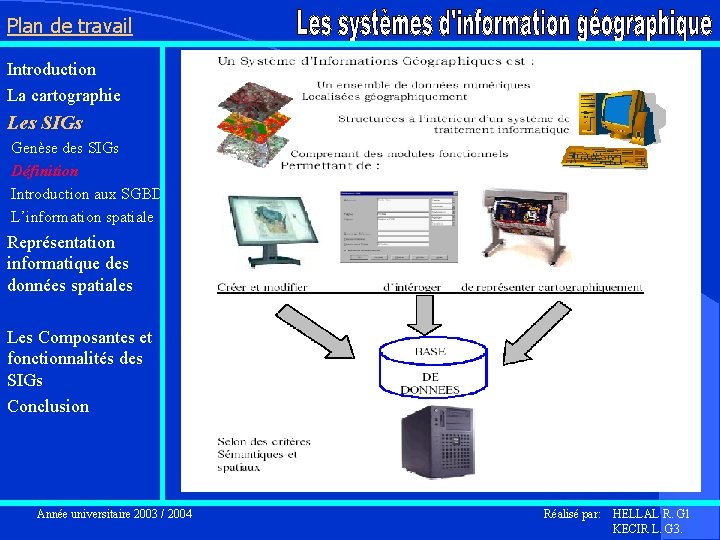

Plan de travail Introduction La cartographie Les SIGs Genèse des SIGs Définition Introduction aux SGBD L’information spatiale Représentation informatique des données spatiales Les Composantes et fonctionnalités des SIGs Conclusion Année universitaire 2003 / 2004 Définition: « Un système d’information géographique est un système informatique permettant, à partir de diverses sources, de rassembler et organiser, de gérer, d’analyser et de combiner, d’élaborer et de présenter des informations localisées géographiquement contribuant notamment à la gestion de l’espace » . Réalisé par: HELLAL R. G 1 KECIR L. G 3.

Plan de travail Introduction La cartographie Les SIGs Genèse des SIGs Définition Introduction aux SGBD L’information spatiale Représentation informatique des données spatiales Les Composantes et fonctionnalités des SIGs Conclusion Année universitaire 2003 / 2004 Réalisé par: HELLAL R. G 1 KECIR L. G 3.

Plan de travail Introduction La cartographie Les SIGs Genèse des SIGs Définition Introduction aux SGBD L’information spatiale Modèle relationnel étendu: Modèle Objet: Modèle relationnel: Représentation informatique des données spatiales Les Composantes et fonctionnalités des SIGs Conclusion Année universitaire 2003 / 2004 Réalisé par: HELLAL R. G 1 KECIR L. G 3.

Plan de travail Introduction La cartographie Les SIGs Genèse des SIGs Définition Introduction aux SGBD L’information spatiale Représentation informatique des données spatiales Les Composantes et fonctionnalités des SIGs Définition: « Elle désigne toute information sur la position géographique et la forme des entités géographiques. L’un des trois principaux types de données géographiques (données image et données tabulaires étant les deux autres). » Conclusion Année universitaire 2003 / 2004 Réalisé par: HELLAL R. G 1 KECIR L. G 3.

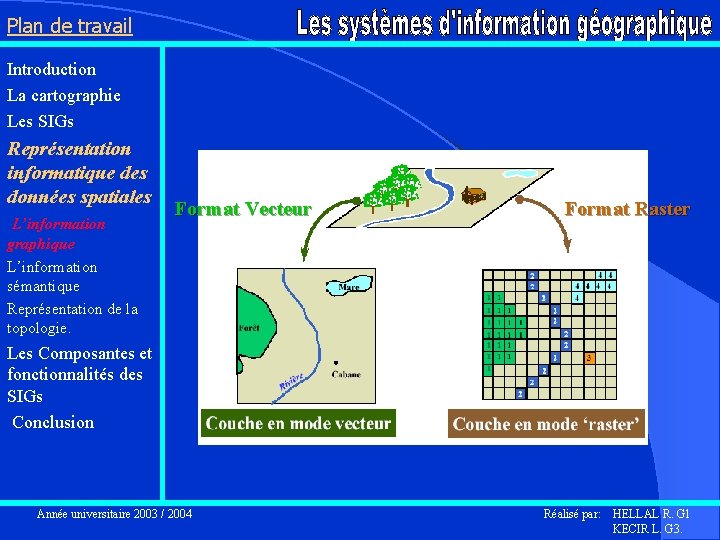

Plan de travail Introduction La cartographie Les SIGs Représentation informatique des données spatiales L’information Format Vecteur Format Raster graphique L’information sémantique Représentation de la topologie. Les Composantes et fonctionnalités des SIGs Conclusion Année universitaire 2003 / 2004 Réalisé par: HELLAL R. G 1 KECIR L. G 3.

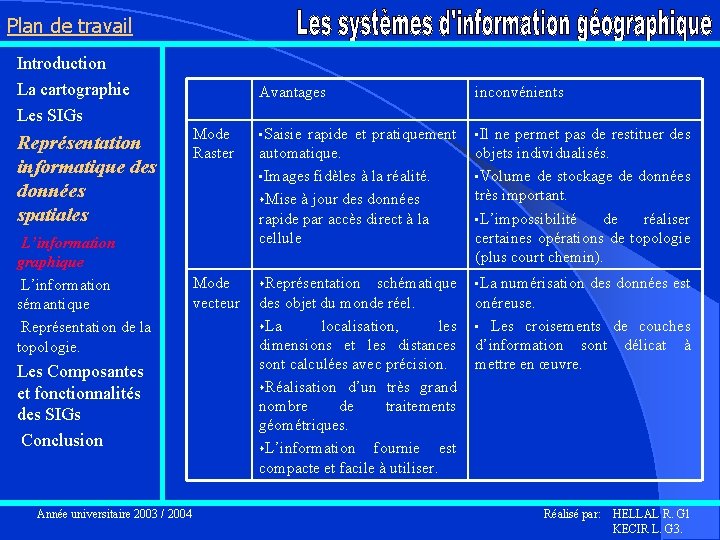

Plan de travail Introduction La cartographie Les SIGs Représentation informatique des données spatiales Avantages inconvénients Mode Raster • Saisie rapide et pratiquement • Il ne permet pas de restituer des automatique. • Images fidèles à la réalité. s. Mise à jour des données rapide par accès direct à la cellule objets individualisés. • Volume de stockage de données très important. • L’impossibilité de réaliser certaines opérations de topologie (plus court chemin). Mode vecteur s. Représentation • La numérisation des données est L’information graphique L’information sémantique Représentation de la topologie. Les Composantes et fonctionnalités des SIGs Conclusion Année universitaire 2003 / 2004 schématique des objet du monde réel. s. La localisation, les dimensions et les distances sont calculées avec précision. s. Réalisation d’un très grand nombre de traitements géométriques. s. L’information fournie est compacte et facile à utiliser. onéreuse. • Les croisements de couches d’information sont délicat à mettre en œuvre. Réalisé par: HELLAL R. G 1 KECIR L. G 3.

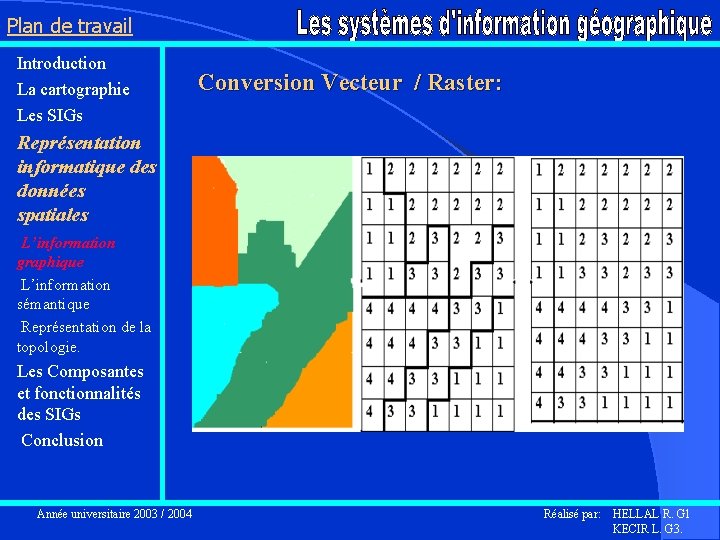

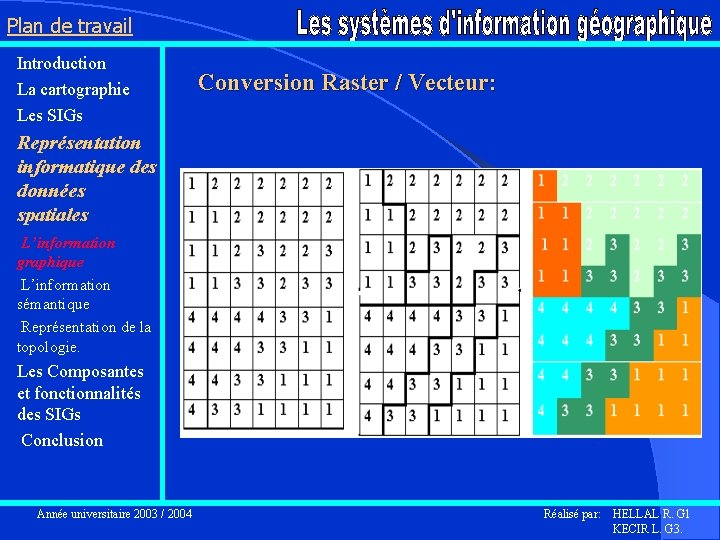

Plan de travail Introduction La cartographie Les SIGs Conversion Vecteur / Raster: Représentation informatique des données spatiales L’information graphique L’information sémantique Représentation de la topologie. Les Composantes et fonctionnalités des SIGs Conclusion Année universitaire 2003 / 2004 Réalisé par: HELLAL R. G 1 KECIR L. G 3.

Plan de travail Introduction La cartographie Les SIGs Conversion Raster / Vecteur: Représentation informatique des données spatiales L’information graphique L’information sémantique Représentation de la topologie. Les Composantes et fonctionnalités des SIGs Conclusion Année universitaire 2003 / 2004 Réalisé par: HELLAL R. G 1 KECIR L. G 3.

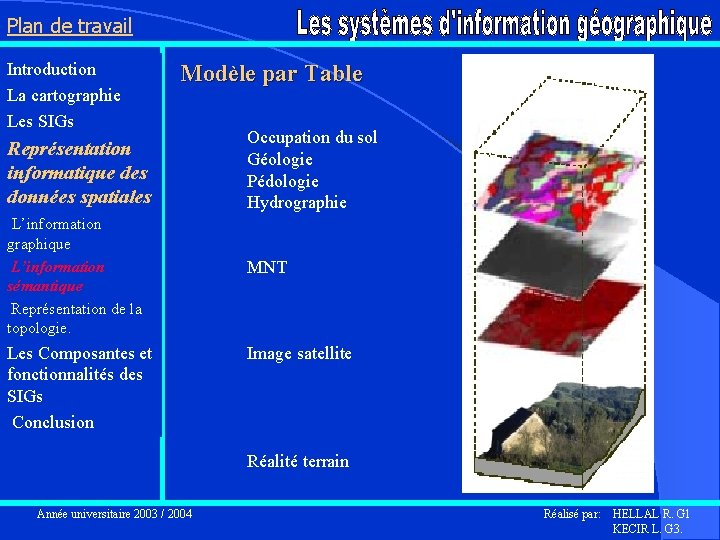

Plan de travail Introduction La cartographie Les SIGs Modèle par Table Représentation informatique des données spatiales Occupation du sol Géologie Pédologie Hydrographie L’information graphique L’information sémantique Représentation de la topologie. Les Composantes et fonctionnalités des SIGs Conclusion MNT Image satellite Réalité terrain Année universitaire 2003 / 2004 Réalisé par: HELLAL R. G 1 KECIR L. G 3.

Plan de travail Introduction La cartographie Les SIGs Représentation informatique des données spatiales L’information graphique L’information sémantique Modèle Objet Représentation de la topologie. Les Composantes et fonctionnalités des SIGs Conclusion Année universitaire 2003 / 2004 Réalisé par: HELLAL R. G 1 KECIR L. G 3.

Plan de travail Introduction La cartographie Les SIGs Représentation informatique des données spatiales L’information graphique L’information sémantique Représentation de la topologie. Codage explicite de la topologie : Calcul dynamique de la topologie : Les Composantes et fonctionnalités des SIGs Conclusion Année universitaire 2003 / 2004 Réalisé par: HELLAL R. G 1 KECIR L. G 3.

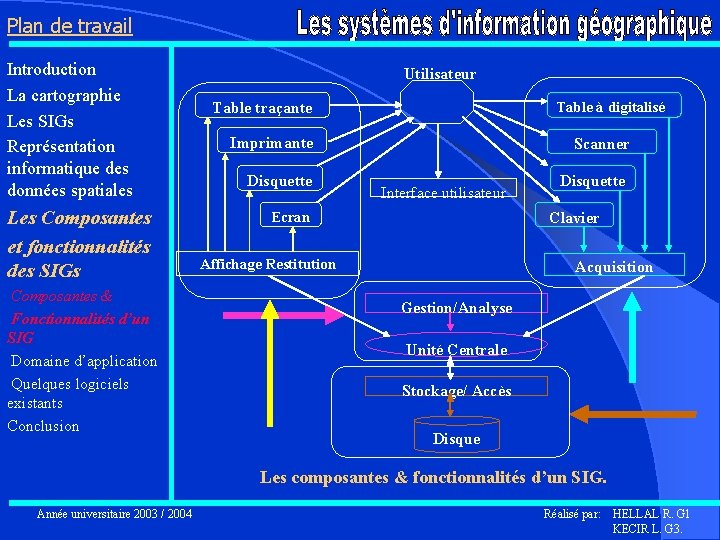

Plan de travail Introduction La cartographie Les SIGs Représentation informatique des données spatiales Les Composantes et fonctionnalités des SIGs Composantes & Fonctionnalités d’un SIG Domaine d’application Quelques logiciels existants Conclusion Utilisateur Table à digitalisé Table traçante Imprimante Disquette Scanner Interface utilisateur Ecran Disquette Clavier Affichage Restitution Acquisition Gestion/Analyse Unité Centrale Stockage/ Accès Disque Les composantes & fonctionnalités d’un SIG. Année universitaire 2003 / 2004 Réalisé par: HELLAL R. G 1 KECIR L. G 3.

Plan de travail Introduction La cartographie Les SIGs Représentation informatique des données spatiales Les Composantes et fonctionnalités des SIGs Composantes d’un SIG Fonctionnalités d’un SIG Domaine d’application Quelques logiciels existants. Conclusion Année universitaire 2003 / 2004 Domaine d’application des SIG : • Tourisme • Marketing • Planification urbaine • Protection civile • Transport • Hydrologie • Forêt • Géologie • Biologie • Télécoms Réalisé par: HELLAL R. G 1 KECIR L. G 3.

Plan de travail Introduction La cartographie Les SIGs Représentation informatique des données spatiales Les Composantes et fonctionnalités des SIGs Composantes d’un SIG Fonctionnalités d’un SIG Domaine d’application Quelques logiciels existants. Conclusion Année universitaire 2003 / 2004 Des grapheurs géographiques Microsoft Map. Point® 2001. l Des SIG simples : Map. Info. Des SIG simples l Des SIG disposant d'un langage de requêtes : Arc/Info, Apic, Space. Windows, Small. Word, Synergis du BRGM, Géo. Concept. l l Des SIG Raster: Idrisi, GRASS GIS Réalisé par: HELLAL R. G 1 KECIR L. G 3.
