Les Sciences de l’ingénieur

Les Sciences de l’ingénieur

§Niveau: Tronc Commun Technologique §Matière: Sciences de l’ingenieur §Réalisé par : Said Aboumalik

§Niveau: Tronc Commun Technologique §Matière: Sciences de l’ingenieur §Réalisé par : Said Aboumalik

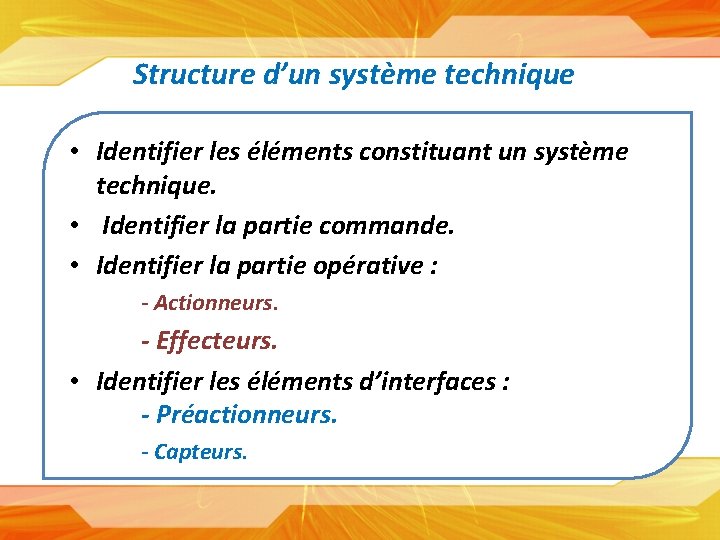

Structure d’un système technique Les constituant Sciences • Identifier les éléments un système technique.

Structure d’un système technique Les constituant Sciences • Identifier les éléments un système technique. de l’ingénieur • Identifier la partie commande. • Identifier la partie opérative : - Actionneurs. - Effecteurs. • Identifier les éléments d’interfaces : - Préactionneurs. - Capteurs.

 • L’homme crée des systèmes techniques lui permettant de satisfaire des besoins de

• L’homme crée des systèmes techniques lui permettant de satisfaire des besoins de sa vie courante… s s n i a rt e c s n o rv … e s s e u q Ob i n h c e t s e m ystè s e c de

Distributeur automatique de boisson • Choisir et obtenir une boisson • Laver le linge

Distributeur automatique de boisson • Choisir et obtenir une boisson • Laver le linge facilement

 • Pénétrer dans un parking • Retirer facilement de l’argent q. Barrière automatique

• Pénétrer dans un parking • Retirer facilement de l’argent q. Barrière automatique q. Guichet bancaire automatique

Les systèmes cités sont appelés des Systèmes automatiques Un système automatisé est un Système

Les systèmes cités sont appelés des Systèmes automatiques Un système automatisé est un Système mécanique capable de faire une action sans la présence d’un humain.

1. La représentation fonctionnelle d’un système automatisé • Un système automatisé transforme l’energie qui

1. La représentation fonctionnelle d’un système automatisé • Un système automatisé transforme l’energie qui l’alimente en actions attendues par l’utilisateur. • Il est commandé par les informations qu’il reçoit( Programmation , réglages , capteurs) informations

2) Organisation : • Un systeme automatise est generalement constitue par : • ➤

2) Organisation : • Un systeme automatise est generalement constitue par : • ➤ Une partie commande (PC). • ➤ Une partie operative (PO). • ➤ Des elements d’interfaces qui relient la PC a la PO. • ➤ Un pupitre permettant le dialogue entre l’operateur et le systeme automatise.

On représente la structure d’un système technique automatisé par le schéma : Consignes Matière

On représente la structure d’un système technique automatisé par le schéma : Consignes Matière d’œuvre Entrante Ordres Pré-actionneurs PUPITRE PARTIE COMMANDE PARTIE OPERATIVE Capteurs Informations Compte-rendu Eléments d’interfaces Matière d’œuvre Sortante

Le pupitre Matière d’œuvre Entrante Consignes Informations Matière d’œuvre Sortante

Le pupitre Matière d’œuvre Entrante Consignes Informations Matière d’œuvre Sortante

la partie commande (PC) C’est l’ensemble des moyens de traitement de l’information qui assurent

la partie commande (PC) C’est l’ensemble des moyens de traitement de l’information qui assurent le pilotage et la coordination des actions en tâche souhaitée. Elle représente le cerveau qui réfléchit et décide pour donner des ordres à la partie opérative.

la partie opérative (PO) C’est l’ensemble des moyens techniques qui permettent d’apporter une valeur

la partie opérative (PO) C’est l’ensemble des moyens techniques qui permettent d’apporter une valeur ajoutée à la matière d’œuvre. Matière d’œuvre Entrante On distingue deux organes : - Actionneurs - Effecteurs. Matière d’œuvre Sortante

Les éléments d’interfaces • Ils assurent le dialogue entre (PC) et (PO). • On

Les éléments d’interfaces • Ils assurent le dialogue entre (PC) et (PO). • On distingue deux organes : Pré-actionneurs - Pré actionneurs. - Capteurs Eléments d’interfaces

1 - Les Pré-actionneurs : • Le pré actionneur est l’élément qui distribue l’énergie

1 - Les Pré-actionneurs : • Le pré actionneur est l’élément qui distribue l’énergie disponible aux actionneurs sur ordre de la partie commande. • Exemple de pré actionneur pour moteur : CONTACTEUR (KM)

 • Exemples pré actionneurs pour vérin : DISTRIBUTEUR PNEUMATIQUE « Distributeur 3/2» «

• Exemples pré actionneurs pour vérin : DISTRIBUTEUR PNEUMATIQUE « Distributeur 3/2» « Distributeur 5/2»

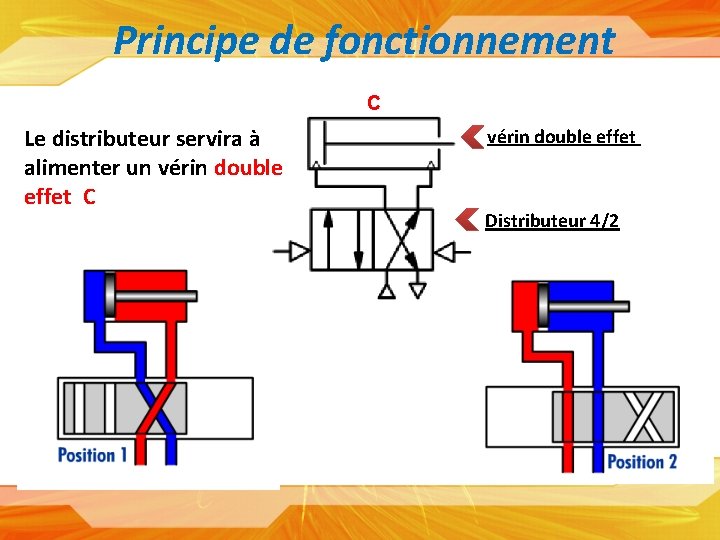

Principe de fonctionnement C Le distributeur servira à alimenter un vérin double effet C

Principe de fonctionnement C Le distributeur servira à alimenter un vérin double effet C vérin double effet Distributeur 4/2

Schématisation Ce distributeur a quatre orifices: une alimentation en pression 1, Une connexion avec

Schématisation Ce distributeur a quatre orifices: une alimentation en pression 1, Une connexion avec la chambre avant 2 un échappement 4 Une connexion avec la chambre arrière 3 2 1 3 4

Comment la partie commande et la partie opérative communiquentelles?

Comment la partie commande et la partie opérative communiquentelles?

La circulation des informations entre la partie commande et la partie opérative. 1. 2.

La circulation des informations entre la partie commande et la partie opérative. 1. 2. La partie opérative communique à la partie commande des informations sur l’état du système ou de son environnement( porte ouverte ou fermée , présence d’une personne, de fumée …) La partie commande envoie des ordres à la partie opérative en fonction des informations reçues et d’un programme préétabli.

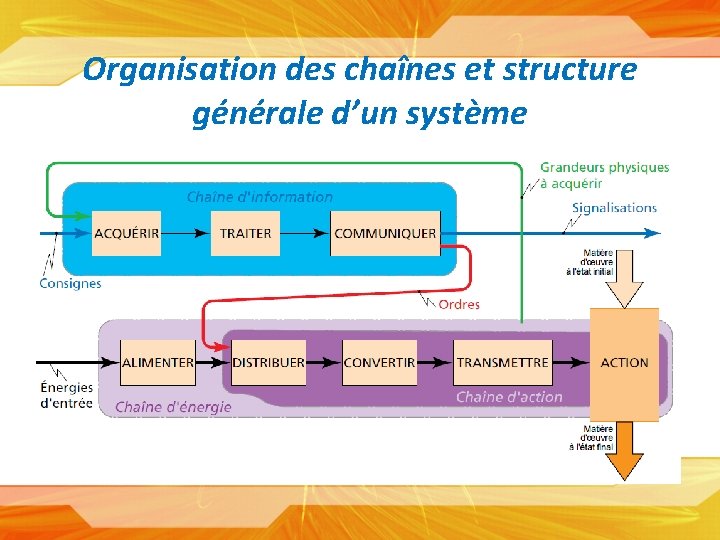

Organisation des chaînes et structure générale d’un système

Organisation des chaînes et structure générale d’un système

Une station de pompage d’un château d’eau

Une station de pompage d’un château d’eau
