Les Rseaux locaux Classification des rseaux La topologie

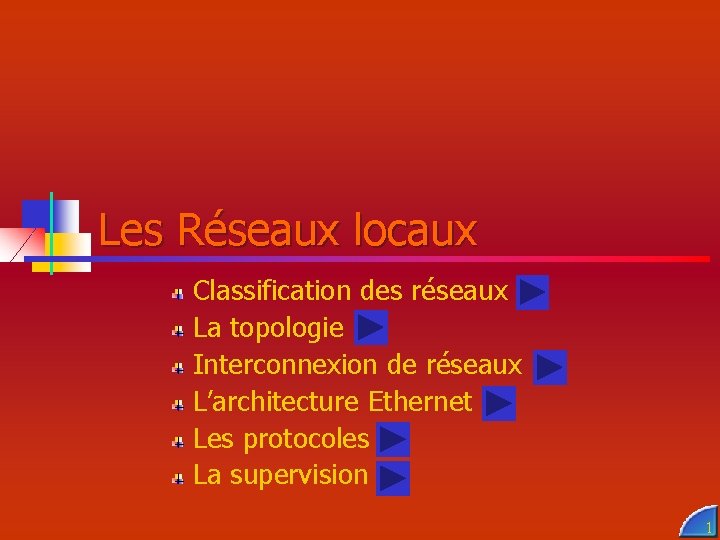

Les Réseaux locaux Classification des réseaux La topologie Interconnexion de réseaux L’architecture Ethernet Les protocoles La supervision 1

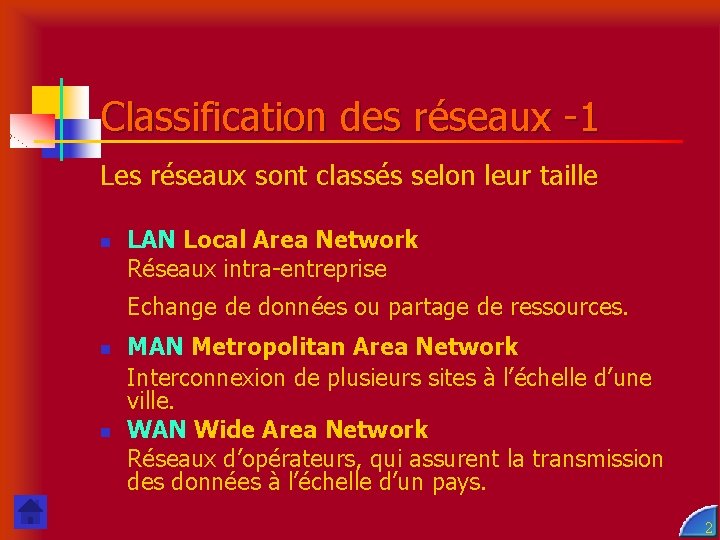

Classification des réseaux -1 Les réseaux sont classés selon leur taille n LAN Local Area Network Réseaux intra-entreprise Echange de données ou partage de ressources. n n MAN Metropolitan Area Network Interconnexion de plusieurs sites à l’échelle d’une ville. WAN Wide Area Network Réseaux d’opérateurs, qui assurent la transmission des données à l’échelle d’un pays. 2

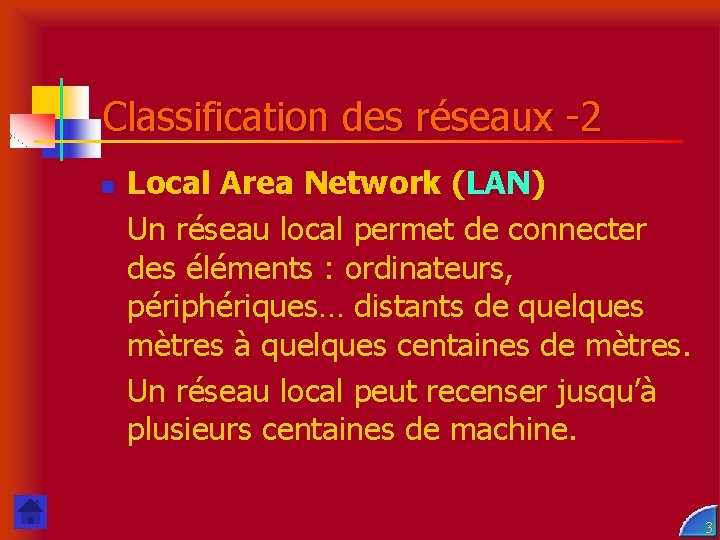

Classification des réseaux -2 n Local Area Network (LAN) Un réseau local permet de connecter des éléments : ordinateurs, périphériques… distants de quelques mètres à quelques centaines de mètres. Un réseau local peut recenser jusqu’à plusieurs centaines de machine. 3

La topologie 4

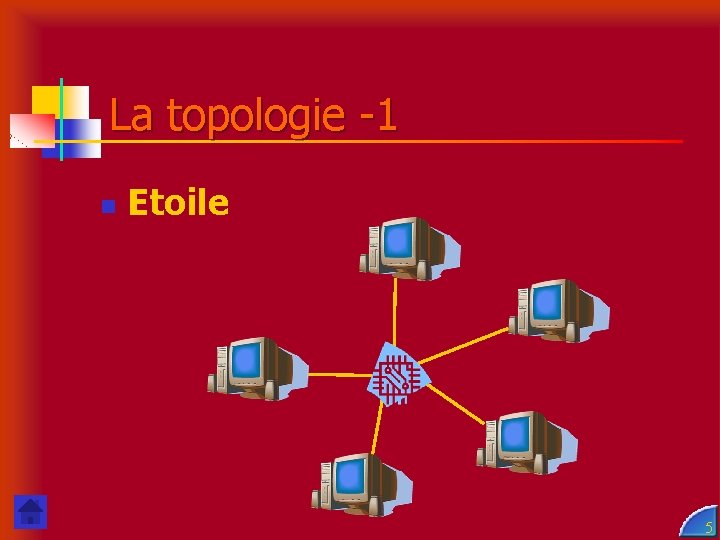

La topologie -1 n Etoile 5

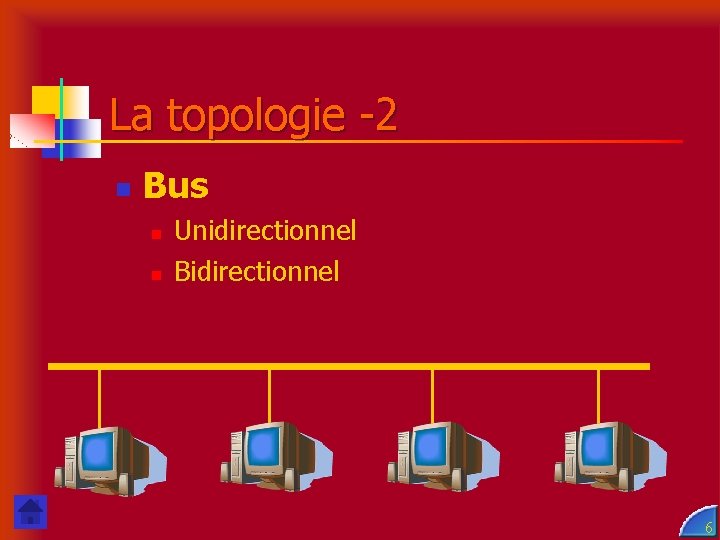

La topologie -2 n Bus n n Unidirectionnel Bidirectionnel 6

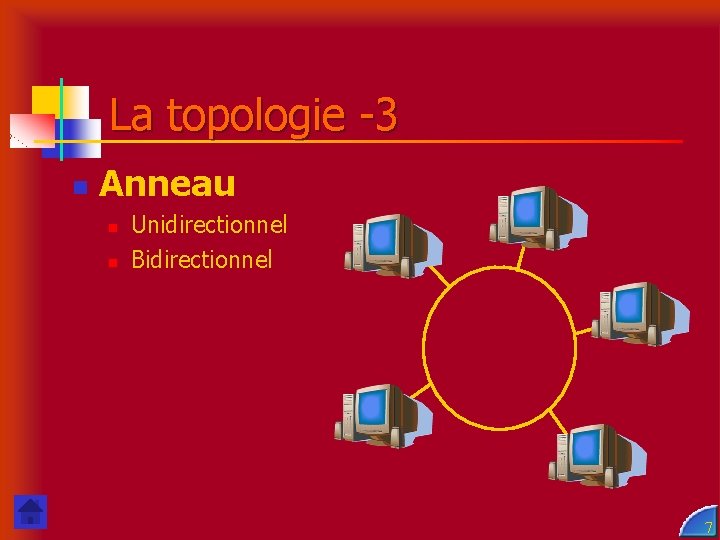

La topologie -3 n Anneau n n Unidirectionnel Bidirectionnel 7

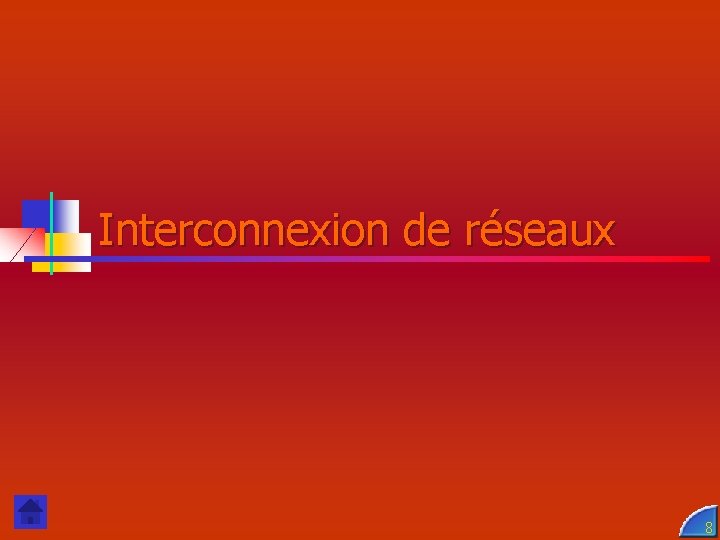

Interconnexion de réseaux 8

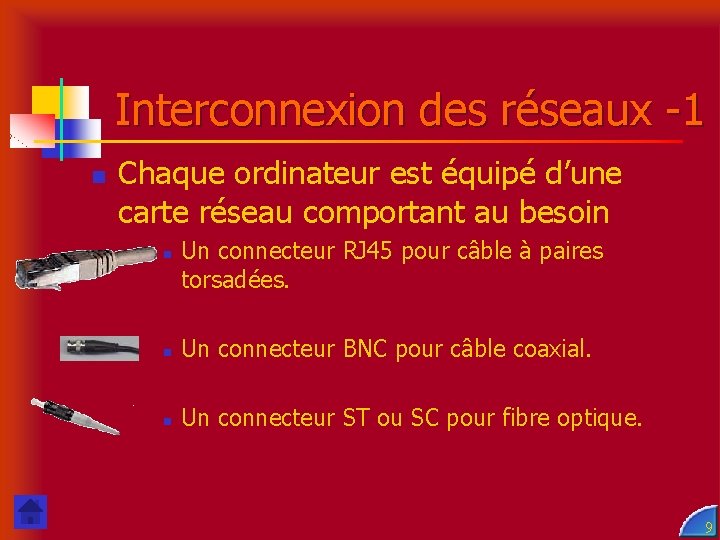

Interconnexion des réseaux -1 n Chaque ordinateur est équipé d’une carte réseau comportant au besoin n Un connecteur RJ 45 pour câble à paires torsadées. n Un connecteur BNC pour câble coaxial. n Un connecteur ST ou SC pour fibre optique. 9

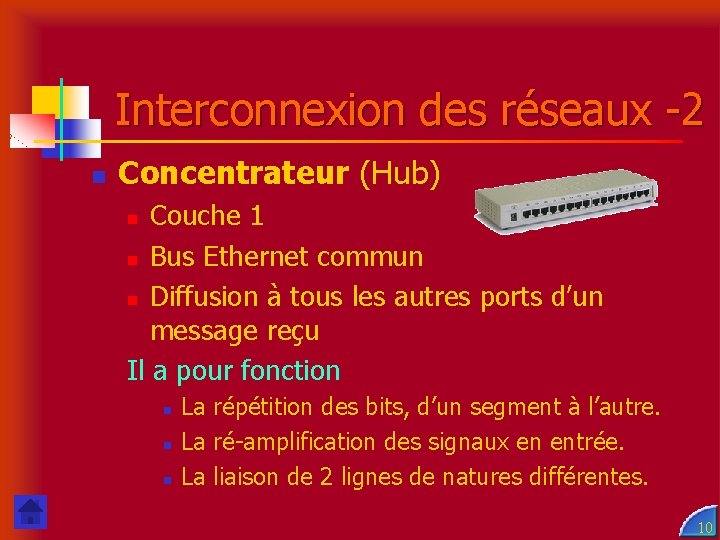

Interconnexion des réseaux -2 n Concentrateur (Hub) Couche 1 n Bus Ethernet commun n Diffusion à tous les autres ports d’un message reçu Il a pour fonction n n La répétition des bits, d’un segment à l’autre. La ré-amplification des signaux en entrée. La liaison de 2 lignes de natures différentes. 10

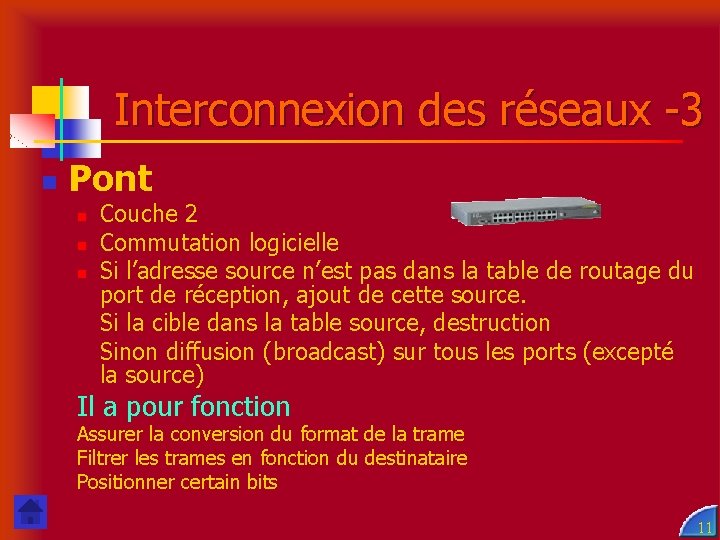

Interconnexion des réseaux -3 n Pont n n n Couche 2 Commutation logicielle Si l’adresse source n’est pas dans la table de routage du port de réception, ajout de cette source. Si la cible dans la table source, destruction Sinon diffusion (broadcast) sur tous les ports (excepté la source) Il a pour fonction Assurer la conversion du format de la trame Filtrer les trames en fonction du destinataire Positionner certain bits 11

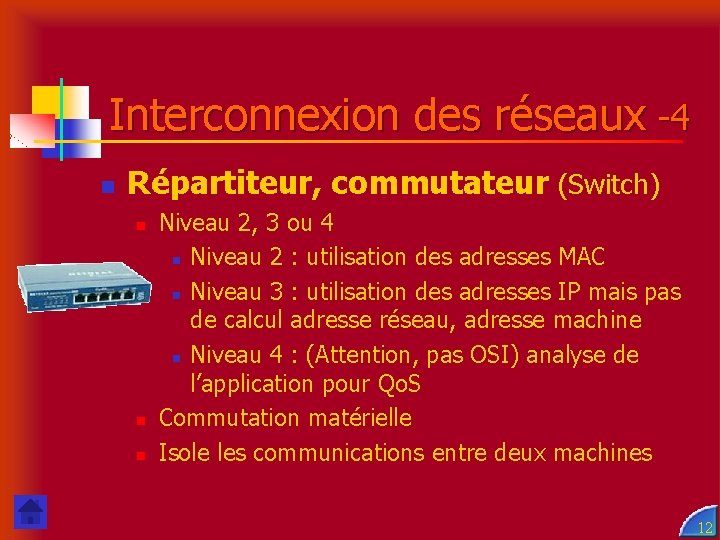

Interconnexion des réseaux -4 n Répartiteur, commutateur (Switch) n n n Niveau 2, 3 ou 4 n Niveau 2 : utilisation des adresses MAC n Niveau 3 : utilisation des adresses IP mais pas de calcul adresse réseau, adresse machine n Niveau 4 : (Attention, pas OSI) analyse de l’application pour Qo. S Commutation matérielle Isole les communications entre deux machines 12

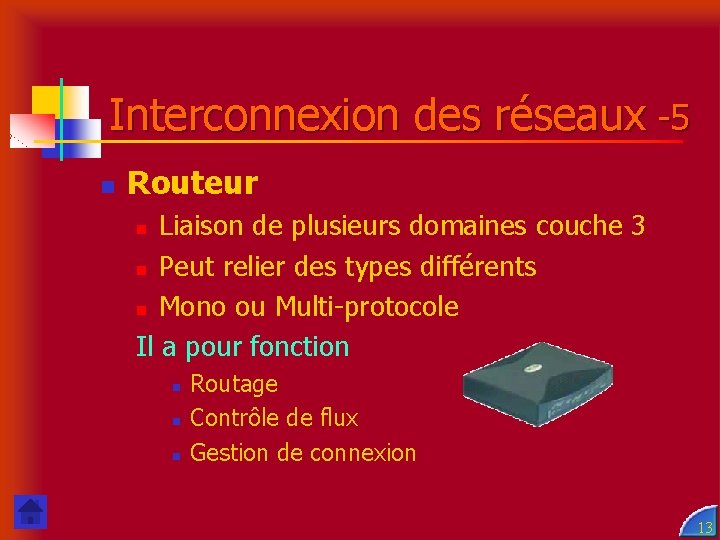

Interconnexion des réseaux -5 n Routeur Liaison de plusieurs domaines couche 3 n Peut relier des types différents n Mono ou Multi-protocole Il a pour fonction n n Routage Contrôle de flux Gestion de connexion 13

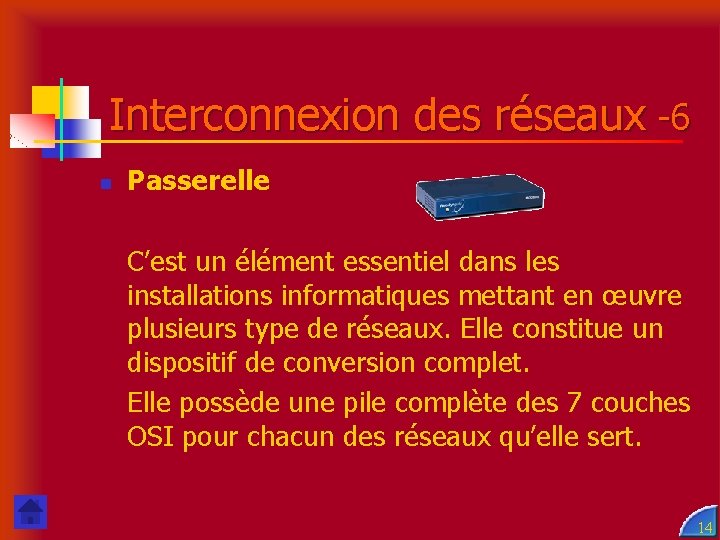

Interconnexion des réseaux -6 n Passerelle C’est un élément essentiel dans les installations informatiques mettant en œuvre plusieurs type de réseaux. Elle constitue un dispositif de conversion complet. Elle possède une pile complète des 7 couches OSI pour chacun des réseaux qu’elle sert. 14

L’architecture Ethernet 15

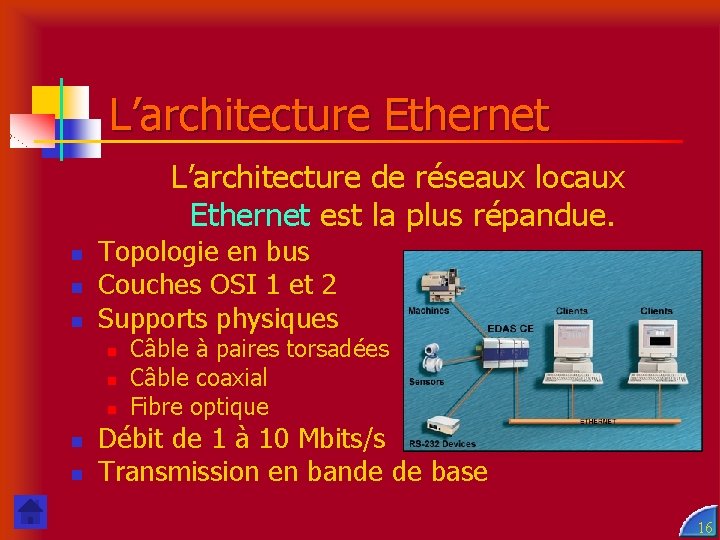

L’architecture Ethernet L’architecture de réseaux locaux Ethernet est la plus répandue. n n n Topologie en bus Couches OSI 1 et 2 Supports physiques n n n Câble à paires torsadées Câble coaxial Fibre optique Débit de 1 à 10 Mbits/s Transmission en bande de base 16

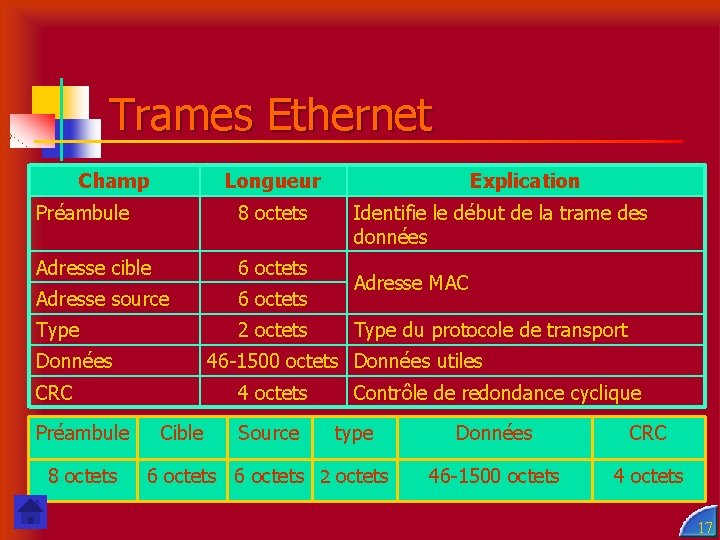

Trames Ethernet Champ Longueur Préambule 8 octets Adresse cible 6 octets Adresse source 6 octets Type 2 octets Données 8 octets Identifie le début de la trame des données Adresse MAC Type du protocole de transport 46 -1500 octets Données utiles CRC Préambule Explication 4 octets Cible Source Contrôle de redondance cyclique type 6 octets 2 octets Données CRC 46 -1500 octets 4 octets 17

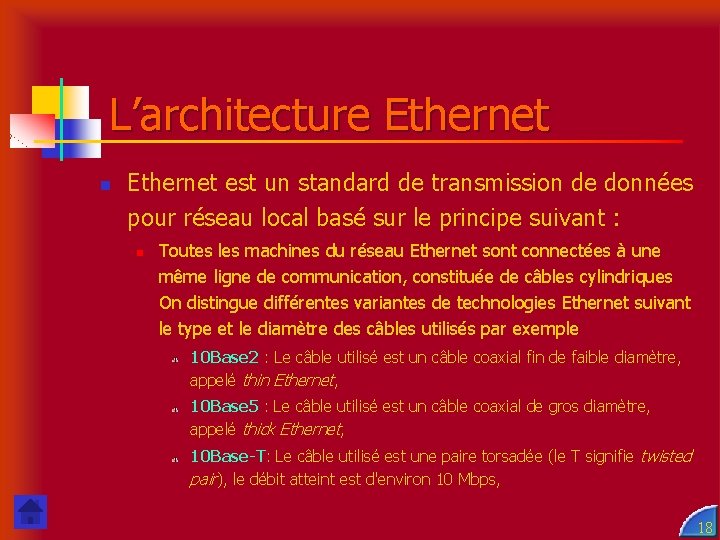

L’architecture Ethernet n Ethernet est un standard de transmission de données pour réseau local basé sur le principe suivant : n Toutes les machines du réseau Ethernet sont connectées à une même ligne de communication, constituée de câbles cylindriques On distingue différentes variantes de technologies Ethernet suivant le type et le diamètre des câbles utilisés par exemple 10 Base 2 : Le câble utilisé est un câble coaxial fin de faible diamètre, appelé thin Ethernet, 10 Base 5 : Le câble utilisé est un câble coaxial de gros diamètre, appelé thick Ethernet, 10 Base-T: Le câble utilisé est une paire torsadée (le T signifie twisted pair), le débit atteint est d'environ 10 Mbps, 18

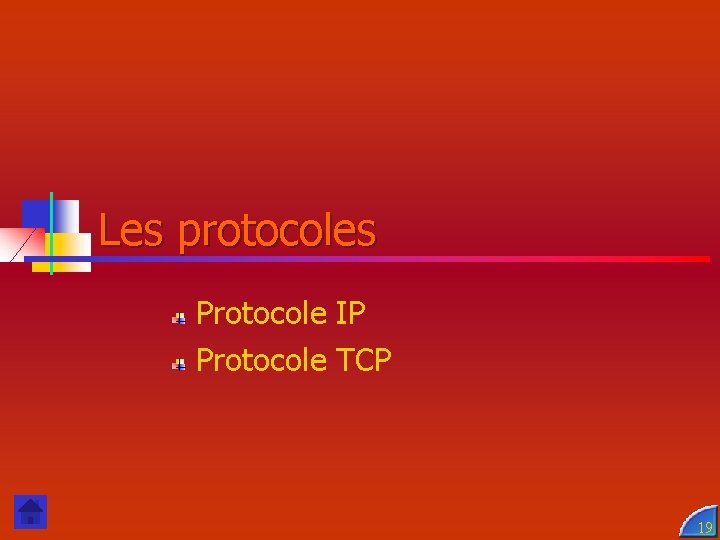

Les protocoles Protocole IP Protocole TCP 19

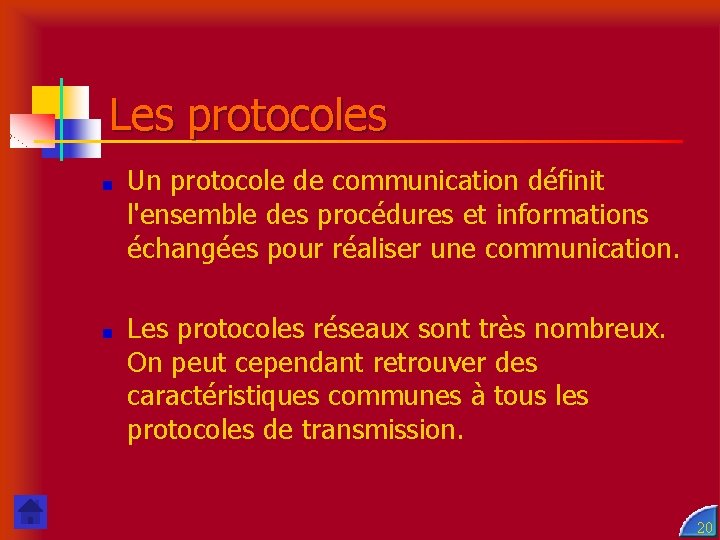

Les protocoles Un protocole de communication définit l'ensemble des procédures et informations échangées pour réaliser une communication. Les protocoles réseaux sont très nombreux. On peut cependant retrouver des caractéristiques communes à tous les protocoles de transmission. 20

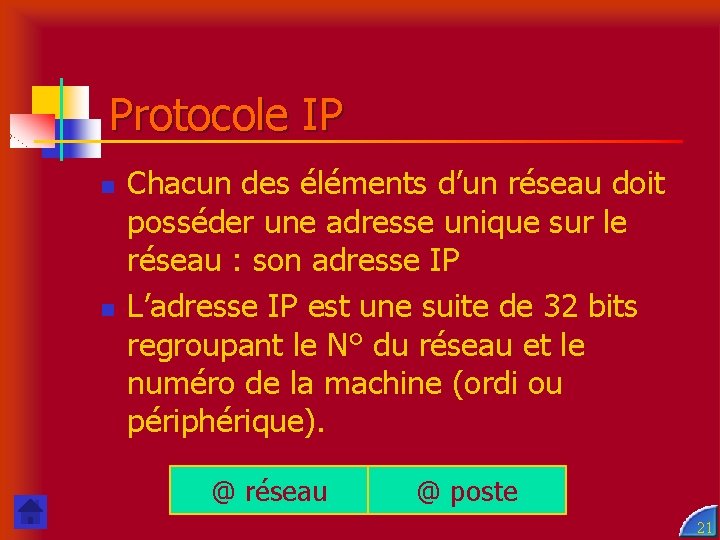

Protocole IP n n Chacun des éléments d’un réseau doit posséder une adresse unique sur le réseau : son adresse IP L’adresse IP est une suite de 32 bits regroupant le N° du réseau et le numéro de la machine (ordi ou périphérique). @ réseau @ poste 21

Les 5 classes d’adresses IP n Classe A n n n à 191. 255 192. 0. 0. 0 à 223. 255 224. 0. 0. 0 à 239. 255 à 247. 255 1110 + multicast group Classe E n 128. 0. 0. 0 110 + 21 bits réseaux + 8 bits hosts Classe D n 127. 255 10 + 14 bits réseaux + 16 bits hosts Classe C n à 0 + 7 bits réseaux + 24 bits hosts Classe B n 0. 0 240. 0 usage futur 22

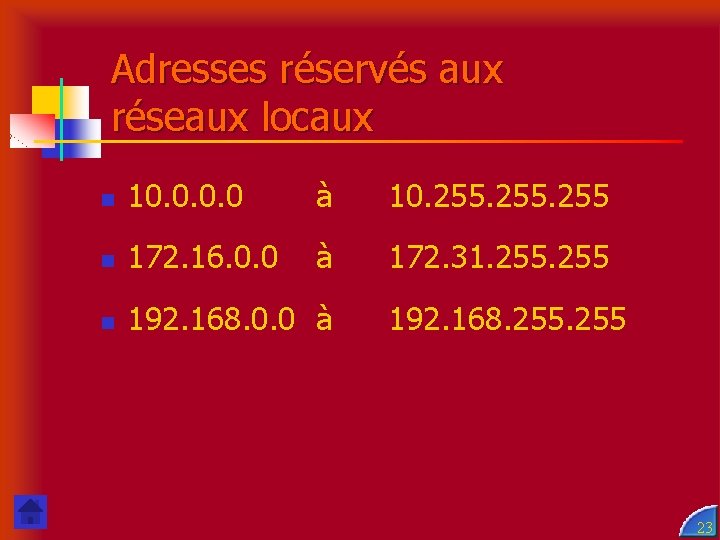

Adresses réservés aux réseaux locaux n 10. 0 à 10. 255 n 172. 16. 0. 0 à 172. 31. 255 n 192. 168. 0. 0 à 192. 168. 255 23

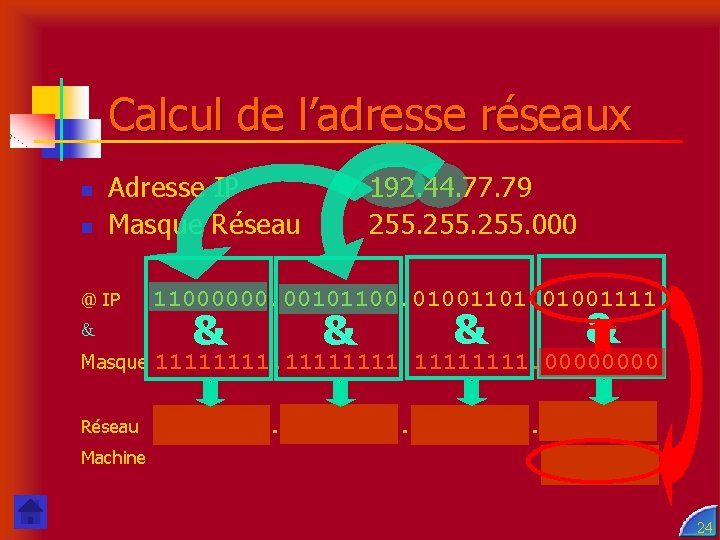

Calcul de l’adresse réseaux n n Adresse IP Masque Réseau @ IP & Masque 192. 44. 77. 79 255. 000 11000000. 00101100. 01001101. 01001111 & & 11111111. 0000 11000000. 00101100. 01001101. 0000 Machine 1001111 Réseau 24

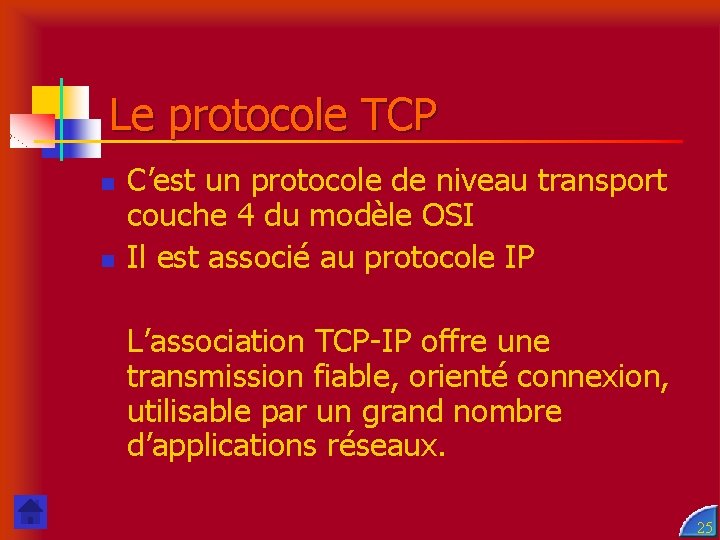

Le protocole TCP n n C’est un protocole de niveau transport couche 4 du modèle OSI Il est associé au protocole IP L’association TCP-IP offre une transmission fiable, orienté connexion, utilisable par un grand nombre d’applications réseaux. 25

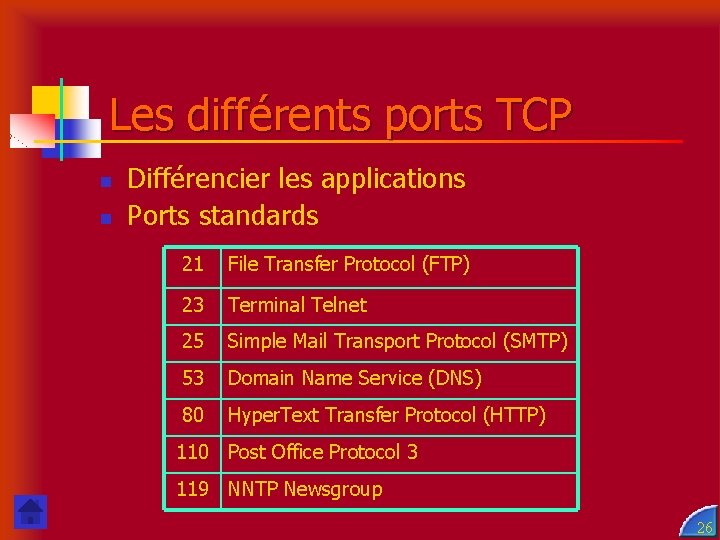

Les différents ports TCP n n Différencier les applications Ports standards 21 File Transfer Protocol (FTP) 23 Terminal Telnet 25 Simple Mail Transport Protocol (SMTP) 53 Domain Name Service (DNS) 80 Hyper. Text Transfer Protocol (HTTP) 110 Post Office Protocol 3 119 NNTP Newsgroup 26

La supervision 27

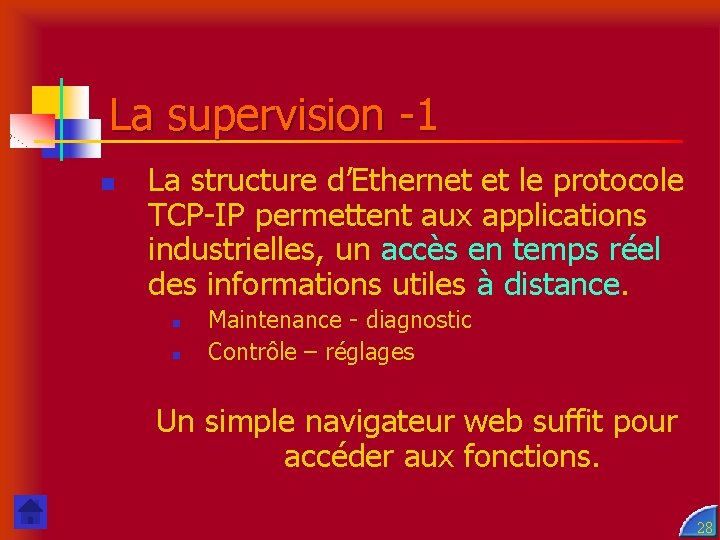

La supervision -1 n La structure d’Ethernet et le protocole TCP-IP permettent aux applications industrielles, un accès en temps réel des informations utiles à distance. n n Maintenance - diagnostic Contrôle – réglages Un simple navigateur web suffit pour accéder aux fonctions. 28

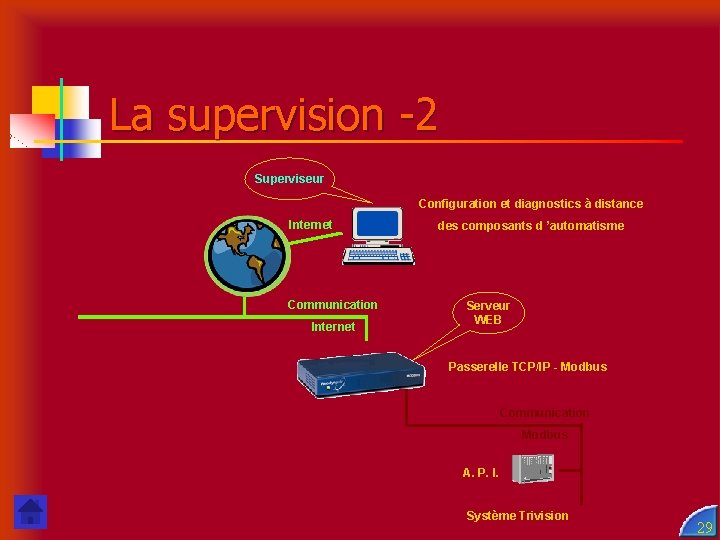

La supervision -2 Superviseur Configuration et diagnostics à distance Internet Communication Internet des composants d ’automatisme Serveur WEB Passerelle TCP/IP - Modbus Communication Modbus A. P. I. Système Trivision 29

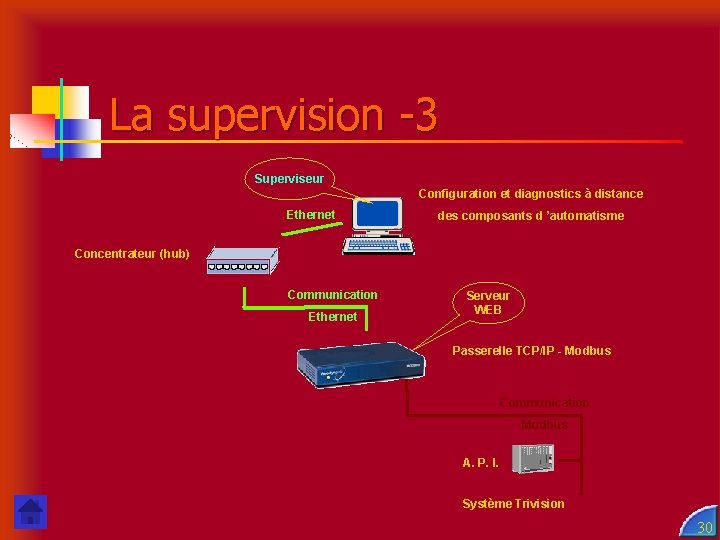

La supervision -3 Superviseur Configuration et diagnostics à distance Ethernet des composants d ’automatisme Concentrateur (hub) Communication Ethernet Serveur WEB Passerelle TCP/IP - Modbus Communication Modbus A. P. I. Système Trivision 30
