les réseaux informatiques source : Editions Nathan
les réseaux informatiques source : Editions Nathan
PREMIÈRE PARTIE Le réseau domestique - qu’est-ce que c’est ? - comment c’est fait ? - quel intérêt ? - qu’est-ce qu’on y trouve ? source : Editions Nathan

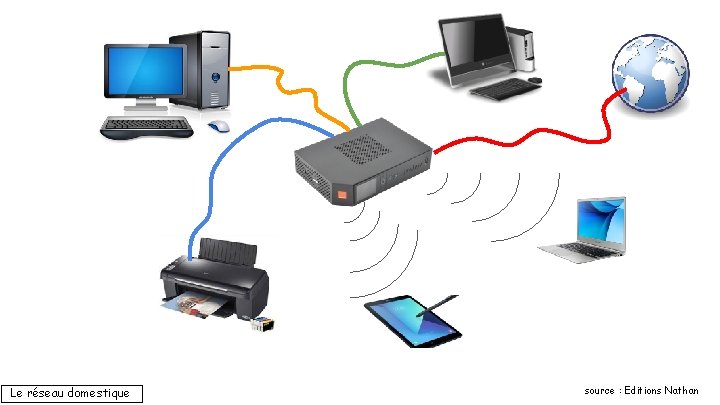

un autre ordinateur de bureau une “box” un ordinateur portable une imprimante Le réseau domestique une tablette source : Editions Nathan
Le réseau domestique source : Editions Nathan
Alors, la “box”, c’est quoi ? Le réseau domestique source : Editions Nathan
un routeur une borne Wifi un commutateur Le réseau domestique source : Editions Nathan
un routeur une borne Wifi un commutateur une “box” = un commutateur + un routeur + une borne Wi. Fi NB : actuellement, la plupart des modèles de box sont équipés, en plus, d’un espace de stockage. Le réseau domestique source : Editions Nathan
Le commutateur (switch) Le réseau domestique Il permet le transfert de données d’un poste du réseau à un autre poste du même réseau. source : Editions Nathan
Le routeur Il permet le transfert de données d’un poste du réseau vers d’autres réseaux. Il fait office de passerelle vers internet. Pour communiquer avec internet, le routeur est équipé d’un MODEM (MODulateur/DEModulateur). routeur commutateur réseau A Le réseau domestique réseau B source : Editions Nathan
la borne Wifi Elle permet aux appareils terminaux de se connecter au réseau sans avoir besoin de les brancher à un câble. Le réseau domestique source : Editions Nathan

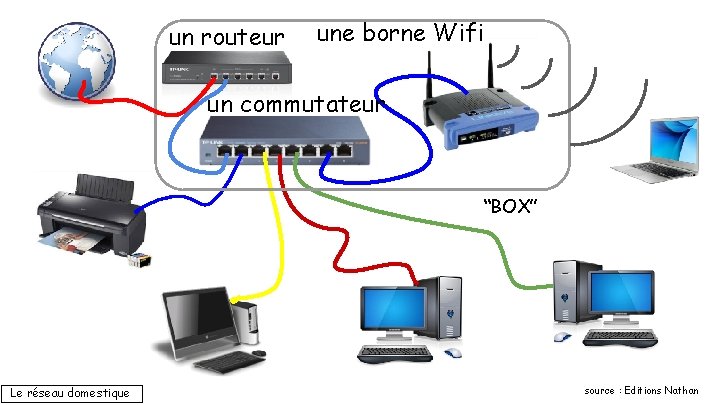

un routeur une borne Wifi un commutateur “BOX” Le réseau domestique source : Editions Nathan
Chaque élément relié à la box est appelé un terminal ou un périphérique final : Il est la source ou la destination des informations. “BOX” Le réseau domestique source : Editions Nathan

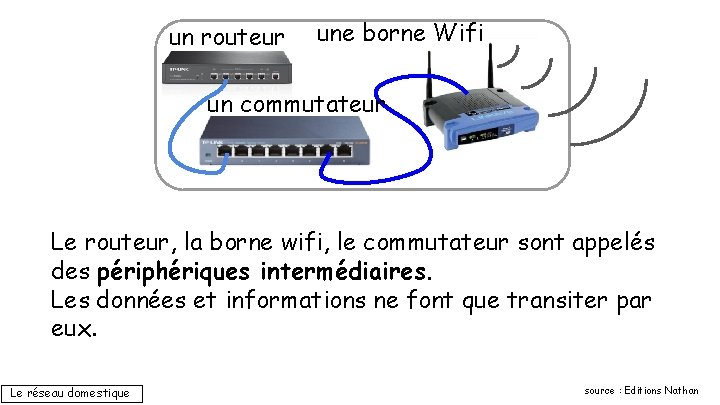

un routeur une borne Wifi un commutateur Le routeur, la borne wifi, le commutateur sont appelés des périphériques intermédiaires. Les données et informations ne font que transiter par eux. Le réseau domestique source : Editions Nathan

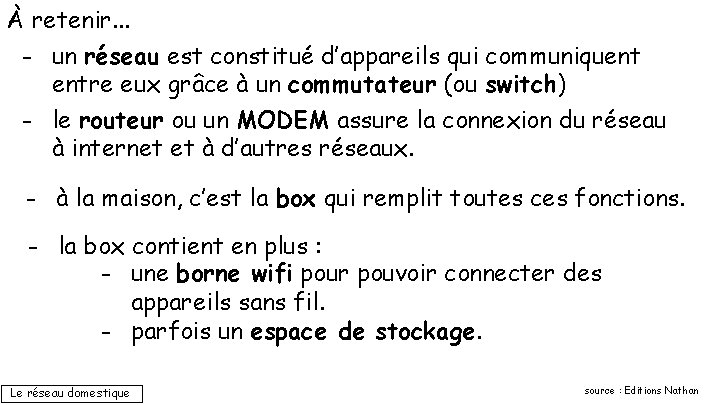

À retenir. . . - un réseau est constitué d’appareils qui communiquent entre eux grâce à un commutateur (ou switch) - le routeur ou un MODEM assure la connexion du réseau à internet et à d’autres réseaux. - à la maison, c’est la box qui remplit toutes ces fonctions. - la box contient en plus : - une borne wifi pour pouvoir connecter des appareils sans fil. - parfois un espace de stockage. Le réseau domestique source : Editions Nathan
