Les Réseaux Informatiques Principales topologies Modèles en couches

Différents Réseaux • Réseau Téléphonique • Réseaux Bancaires • Réseaux Informatiques Débit 100 M 10 M LAN BUS 1 M 100 K 0 Autocommutateurs 0 1 10 100 WAN ADSL RNIS RTC 10 K 1 K MAN 1 Km 100 K 1 M Distance

Différentes Topologies • Réseaux Locaux (LAN) § Point à Point § En Bus § En Anneau § En Etoile

Différentes Topologies (1 a) § Point à Point MESSAGE

Différentes Topologies (1 a) § Point à Point MESSAGE

Différentes Topologies (1 b) § En Bus MESSAGE

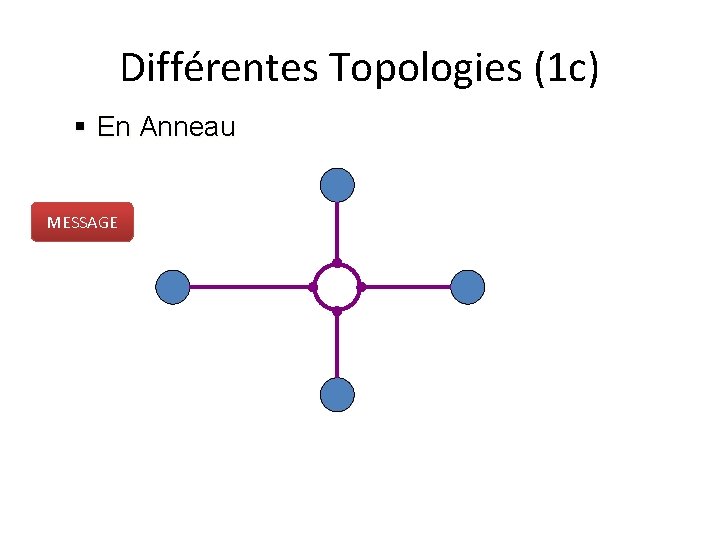

Différentes Topologies (1 c) § En Anneau MESSAGE

Différentes Topologies (1 d) § En Etoile MESSAGE HUB

Différentes Topologies (2 a) • Réseaux Etendus (MAN et WAN) – Hiérarchiques MESSAGE

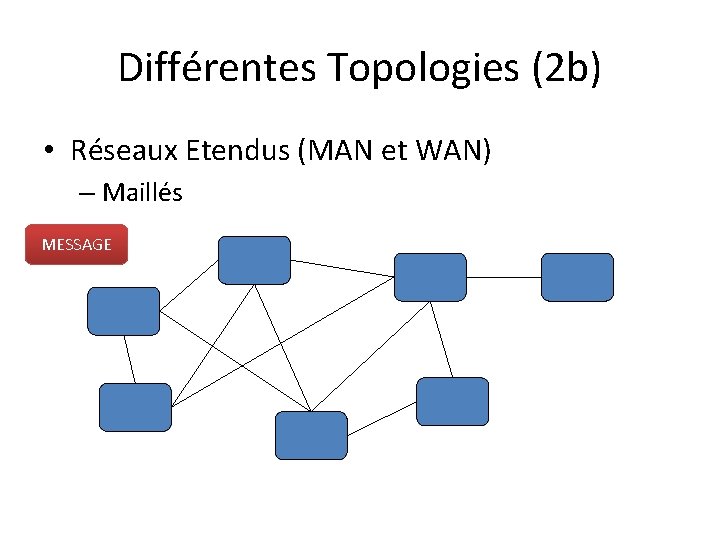

Différentes Topologies (2 b) • Réseaux Etendus (MAN et WAN) – Maillés MESSAGE

Différentes Topologies (2 b) • Réseaux Etendus (MAN et WAN) – Maillés MESSAGE

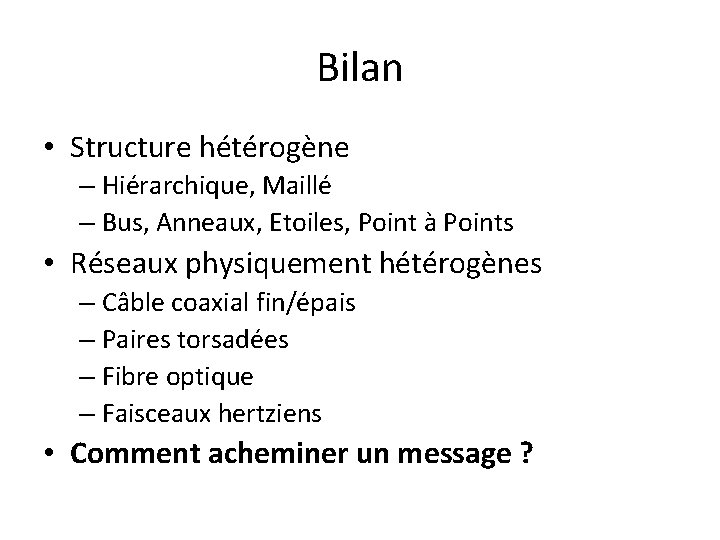

Bilan • Structure hétérogène – Hiérarchique, Maillé – Bus, Anneaux, Etoiles, Point à Points • Réseaux physiquement hétérogènes – Câble coaxial fin/épais – Paires torsadées – Fibre optique – Faisceaux hertziens • Comment acheminer un message ?

Encapsulation des messages A qui l’envoyer ? De la part de qui ? Partie spécifique à l’acheminement Comment ? Partie Spécifique au support physique A qui l’envoyer ? De la part de qui ? Partie spécifique à l’acheminement MESSAGE

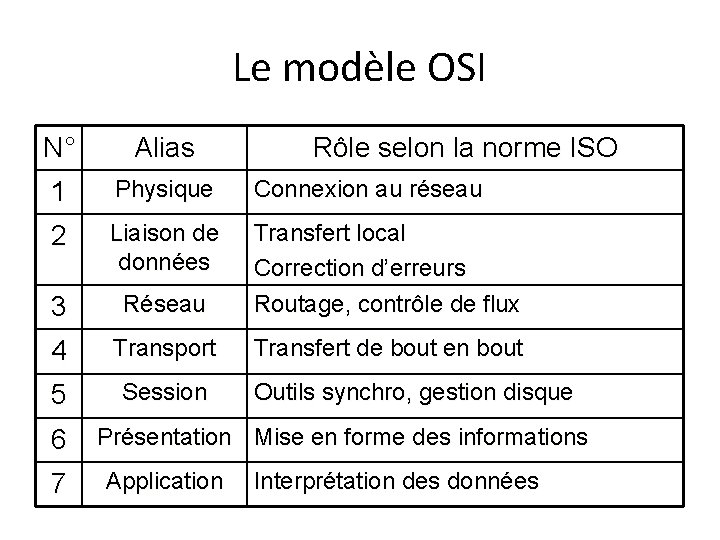

Le modèle OSI N° Alias 1 Physique Connexion au réseau 2 Liaison de données 3 Réseau Transfert local Correction d’erreurs Routage, contrôle de flux 4 Transport Transfert de bout en bout 5 Session 6 7 Rôle selon la norme ISO Outils synchro, gestion disque Présentation Mise en forme des informations Application Interprétation des données

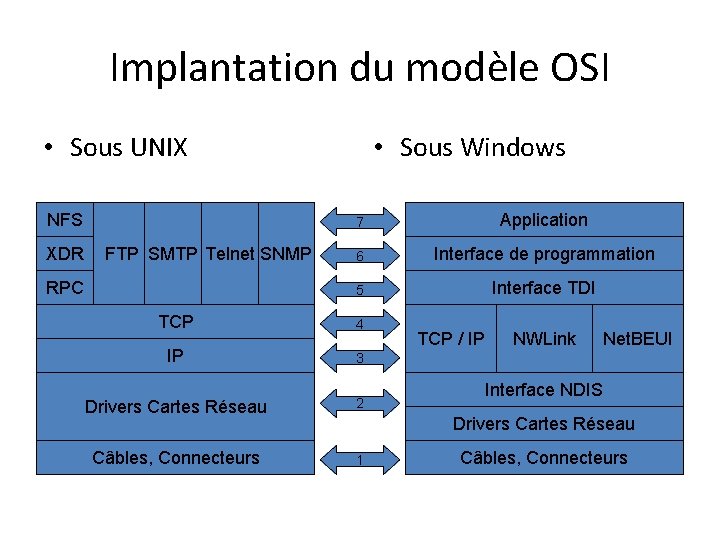

Implantation du modèle OSI • Sous UNIX NFS XDR FTP SMTP Telnet SNMP RPC • Sous Windows 7 Application 6 Interface de programmation 5 Interface TDI TCP 4 IP 3 Drivers Cartes Réseau 2 Câbles, Connecteurs 1 TCP / IP NWLink Net. BEUI Interface NDIS Drivers Cartes Réseau Câbles, Connecteurs

Notion de service, de protocole Couches Supérieures Communication Apparente Couche N° i Protocole de Couches Inférieures

Un cas concret Ethernet A B Token. Ring B C IP A C MESSAGE Ethernet A B 3 3 2 1 1 A Hub 3 2 2 2 1 1 1 B C
