Les Réseaux Informatiques Modèles en couches 1) Couche Physique Boukli HACENE Sofiane

Le modèle en couche § C’est quoi la normalisation ? § Pourquoi la normalisation ? § C’est quoi un modèle en couche? § Que veut on dire par OSI de ISO? § Pourquoi 7 couches ? ?

le modèle OSI de ISO N° 1 2 3 4 5 6 7 Alias Rôle selon la norme ISO Physique Connexion au réseau Liaison de données Réseau Transfert local Correction d’erreurs Routage, contrôle de flux Transport Transfert de bout en bout Session Outils synchro, gestion disque Présentation Mise en forme des informations Application Interprétation des données

Notion de service, de protocole Couches Supérieures Communication Apparente Couche N° i Protocole de Couches Inférieures

Un cas concret Etoile A B Anneau B C IP A C MESSAGE Etoile A B 3 3 2 1 1 A Hub 3 2 2 2 1 1 1 B C

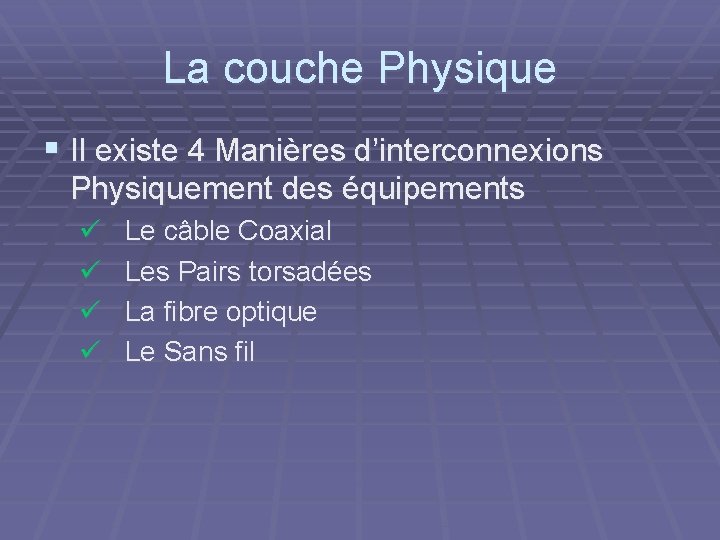

La couche Physique § Il existe 4 Manières d’interconnexions Physiquement des équipements ü ü Le câble Coaxial Les Pairs torsadées La fibre optique Le Sans fil

La structure physique (1) § Gros câble jaune § § Coaxial, 10 Base 5 Topologie en Bus 500 m maxi Postes espacés d’au moins 2, 5 m § Ajout à la volée § Pas d’interruption § Pas de retrait possible

La structure Isolant physique (1) Gaine § Petit câble noir me (Signaux) § § Coaxial, 10 Base 2 Topologie en Bus 185 m maxi Postes espacés d’au moins 0, 5 m § 30 stations maxi § Ajout grâce à un « T » § Interruption du réseau § Retrait aisé § Interruption du réseau § Sensible aux perturbations Blindage (Masse)

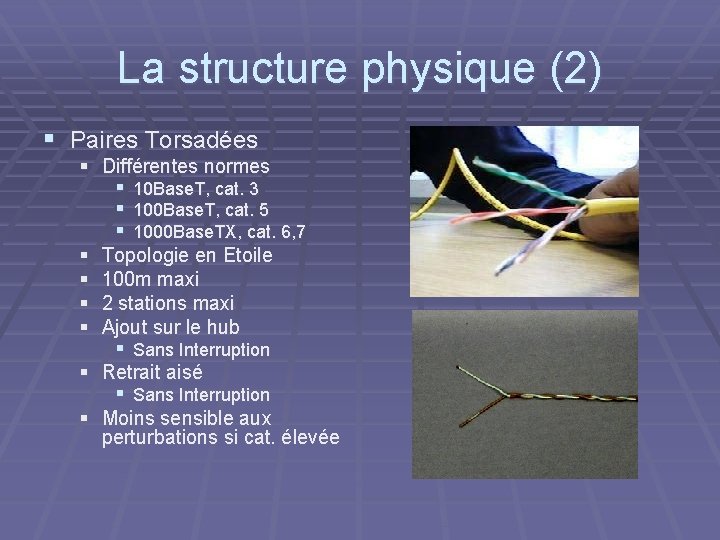

La structure physique (2) § Paires Torsadées § Différentes normes § 10 Base. T, cat. 3 § 100 Base. T, cat. 5 § 1000 Base. TX, cat. 6, 7 § Topologie en Etoile § 100 m maxi § 2 stations maxi § Ajout sur le hub § Sans Interruption § Retrait aisé § Sans Interruption § Moins sensible aux perturbations si cat. élevée

La structure physique (3) § Fibre Optique § § Câble rond, xxx. Base. YY Topologie en BUS/Etoile 1, 5 km maxi Transciever à chaque extrémité § Ajout sur une étoile optique § Sans Interruption § Ajout sur un bus § Interruption du réseau § Insensible aux bruits électromagnétiques Cœur Tube Renfort Gaine extérieure

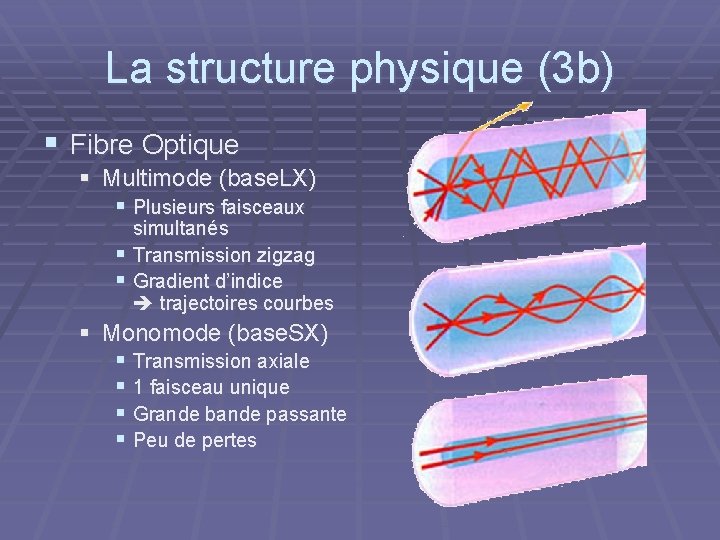

La structure physique (3 b) § Fibre Optique § Multimode (base. LX) § Plusieurs faisceaux simultanés § Transmission zigzag § Gradient d’indice trajectoires courbes § Monomode (base. SX) § Transmission axiale § 1 faisceau unique § Grande bande passante § Peu de pertes

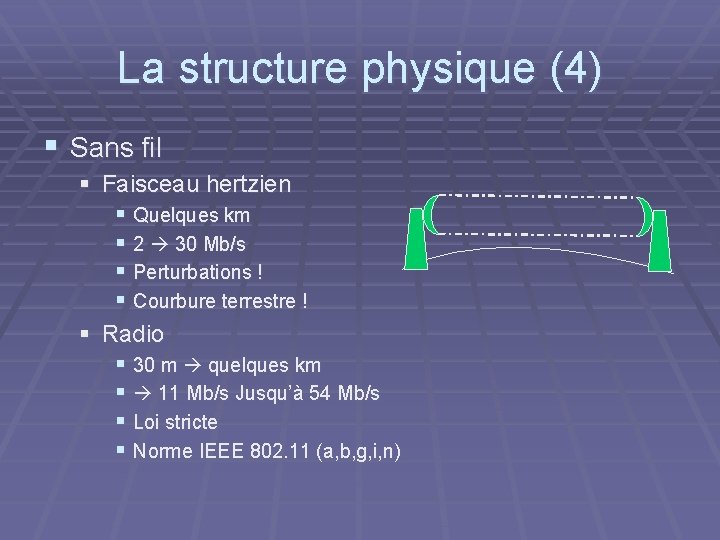

La structure physique (4) § Sans fil § Faisceau hertzien § Quelques km § 2 30 Mb/s § Perturbations ! § Courbure terrestre ! § Radio § 30 m quelques km § 11 Mb/s Jusqu’à 54 Mb/s § Loi stricte § Norme IEEE 802. 11 (a, b, g, i, n)

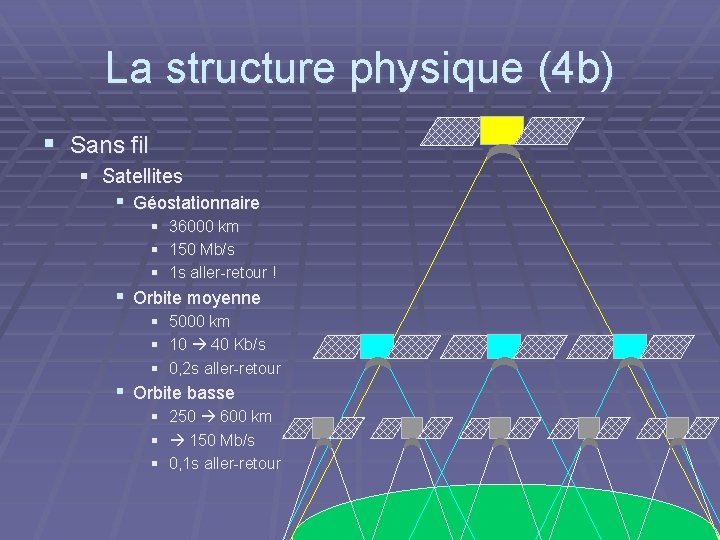

La structure physique (4 b) § Sans fil § Satellites § Géostationnaire § § § 36000 km 150 Mb/s 1 s aller-retour ! § Orbite moyenne § § § 5000 km 10 40 Kb/s 0, 2 s aller-retour § Orbite basse § 250 600 km § 150 Mb/s § 0, 1 s aller-retour

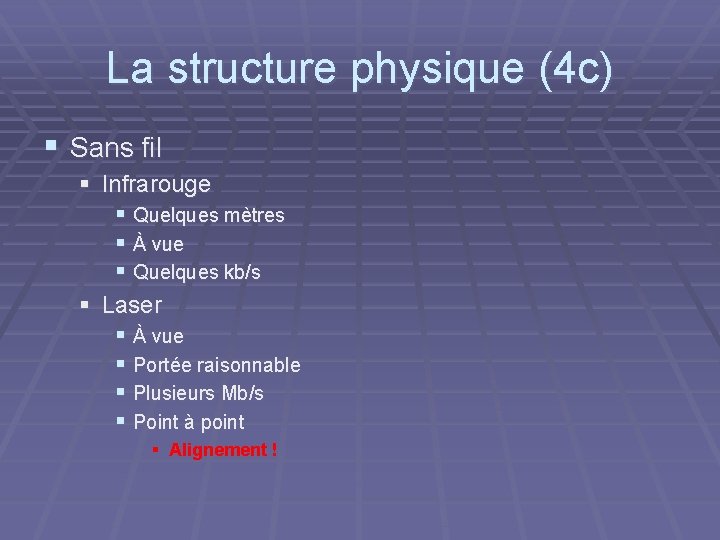

La structure physique (4 c) § Sans fil § Infrarouge § Quelques mètres § À vue § Quelques kb/s § Laser § À vue § Portée raisonnable § Plusieurs Mb/s § Point à point § Alignement !

Retour sur le modèle OSI N° 1 2 3 4 5 6 7 Alias Rôle selon la norme ISO Physique Connexion au réseau Liaison de données Réseau Transfert local Correction d’erreurs Routage, contrôle de flux Transport Transfert de bout en bout Session Outils synchro, gestion disque Présentation Mise en forme des informations Application Interprétation des données
