Les Réseaux Informatiques IPv 6, RIP, STP Laurent JEANPIERRE 2006 - 2008 Département Informatique

Contenu du cours l Spanning Tree Protocol l Routing Information Protocol l Internet Protocol v 6 Département Informatique 2

Spanning-Tree Protocol l Norme IEEE 802. 1 d l Objectifs : Permettre la redondance dans Ethernet l Réseau = Graphe au lieu d’un Arbre l l Rappel l : Ethernet n’autorise aucun cycle (boucle) l Méthode : Crée un arbre à partir du graphe l Inactive les boucles (secours si problème) l Département Informatique 3

Spanning Tree - Exemple (2) 3 C 1 (2) B 2 1 D 2 A 4 E C D B E G F 2 (4) F (5) 4 (6) (7) 3 A G (4) Département Informatique 4

Contenu du cours l Spanning Tree Protocol l Routing Information Protocol l Internet Protocol v 6 Département Informatique 5

RIP - Introduction l Plusieurs l Objectif algorithmes semblables : Mettre à jour les tables de routage l Automatiquement l En continu (ou presque) l l Moyens : Distance-vector l Route plus courte Meilleure route l Département Informatique 6

RIP - Sources l RIP l RFC 1058 & STD 56 l RIP l V 1 V 2 RFC 1723 l Docs l Cisco http: //www. cisco. com/univercd/cc/td/doc/cisint wk/ito_doc/rip. htm Département Informatique 7

RIP - Principes l Messages de routeur à routeurs l l Réguliers Exceptionnels (modification à apporter) Les messages : l Un routeur publie sa table de routage (UDP, port 520) l Pour chaque route reçue l l Ajoute 1+ à sa longueur (Max = 15) (IP à joindre = routeur qui a publié sa table) Si meilleure que dernière route connue, remplacer Département Informatique 8

RIP – Une question de chronos. 3 Chronos rythment l’algorithme: l Update : 30 secondes ± temps aléatoire Publie table de routage l Évite mise-à-jour simultanée de tous routeurs l l Route-Timeout : 180 secondes Route marquée ‘inutilisable’ (lg=16) l Sera remplacée par la prochaine route reçue l l Route-Flush l : 120 secondes Route inaccessible effacée Département Informatique 9

RIP - Détails l Plusieurs l types de datagrammes Requête (Broadcast UDP, port 520) Interroge tous les routeurs l Pour des réseaux spécifiques l Pour obtenir toute la table de routage l l Réponse (Unicast UDP, port 520) Répond à une demande l Trame ‘Update’ régulière (± 30 s) l Trame ‘Update’ immédiate (changement détecté) l l Autres, à ne plus utiliser… Département Informatique 10

RIP v 2 l Améliorations apportées Notion de masque de sous-réseau l Identification par mot de passe l Étiquetage des routes (route interne, externe, etc…) l Adresse du nœud suivant (peut éviter un saut inutile) l Multicast au lieu d’Unicast (224. 0. 0. 9) l Département Informatique 11

Contenu du cours l Spanning Tree Protocol l Routing Information Protocol l Internet Protocol v 6 Département Informatique 12

Internet Protocol V 6 - Introduction l IPv 4 4. 109 @ machines ≠ l Quelques manques… l l IPv 6 (RFC 2460) 2128 @ machines ≠ (67 milliards de milliards par mm² de surface) l (Re-)Configuration automatique l Multicast sans « astuce » l Qo. S et IPsec (voir cours à venir…) inclus l Entêtes simplifiées l Département Informatique 13

Les adresses IPv 6 l l 128 bits, 16 octets Notation hexadécimale l l l l 1234: 5678: 0000: 0 ABC: 00 F 0: 0000: 9876 1234: 5678: 0: ABC: F 0: 0: 0: 9876 (suppression des 0 non significatifs) 1234: 5678: : ABC: F 0: 0: 0: 9876 (suppression d’UNE série de 0) 1234: 5678: 0: ABC: F 0: : 9876 1234: 5678: 0000: 0 ABC: 00 F 0: : 9876 FE 80: : 192. 168. 1. 18 (4 derniers octets en notation décimale pointée) Masque de sous-réseau : l 1234: 5678: 0: ABC: F 0: : /68 (68 bits de réseau) Département Informatique 14

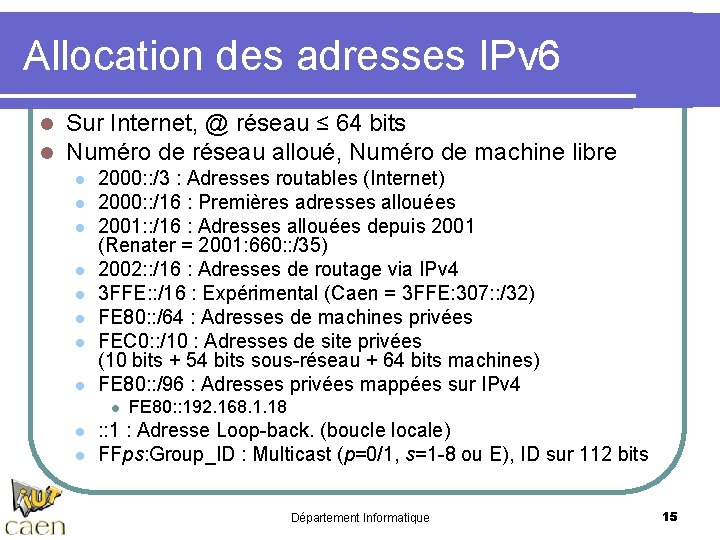

Allocation des adresses IPv 6 l l Sur Internet, @ réseau ≤ 64 bits Numéro de réseau alloué, Numéro de machine libre l l l l 2000: : /3 : Adresses routables (Internet) 2000: : /16 : Premières adresses allouées 2001: : /16 : Adresses allouées depuis 2001 (Renater = 2001: 660: : /35) 2002: : /16 : Adresses de routage via IPv 4 3 FFE: : /16 : Expérimental (Caen = 3 FFE: 307: : /32) FE 80: : /64 : Adresses de machines privées FEC 0: : /10 : Adresses de site privées (10 bits + 54 bits sous-réseau + 64 bits machines) FE 80: : /96 : Adresses privées mappées sur IPv 4 l l l FE 80: : 192. 168. 1. 18 : : 1 : Adresse Loop-back. (boucle locale) FFps: Group_ID : Multicast (p=0/1, s=1 -8 ou E), ID sur 112 bits Département Informatique 15

La trame IPv 6 Ver. (4 b) Qo. S (8 b) ID de flux (20 b) Longueur Données (16 b) Entête suivant (8 b) Limite saut (8 b) Adresse émetteur (128 b) Adresse récepteur (128 b) Suite… Département Informatique 16

La trame IPv 6 (exemple) Entête IPv 6 (Routage) Entête Routage (Fragmentation) Entête Frag. (UDP) Entête UDP (Données) Données l Seules machines concernées lisent les entêtes plus simple Routeurs lisent ‘IP’ & ‘Routage’ l Machine cible lit ‘Fragmentation’ l Couche 4 lit entête ‘UDP’ l Application lit les données l Département Informatique 17

Auto-configuration IPv 6 Plusieurs possibilités : l DHCPv 6 (comme DHCPv 4) l Trame « Router Sollicitation » Router répond avec @ réseau l +@MAC @IPv 6 l l @réseau l LAN +@MAC @IPv 6 Département Informatique 18

IPv 6 – Conclusion (temporaire) l Un protocole en développement l l l De grands espoirs l l l Pas de standard défini ( « Draft STD » depuis 1998) > 200 RFCs soumis (1809 — 4968) (14 soumis en 2007) Pénurie @ IPv 4 Base uniforme pour services Mais adoption difficile l l Interprétations ≠ Risque de conflits… Département Informatique 19
