Les Rseaux Informatiques Chapitre V LES PROTOCOLES DE

Les Réseaux Informatiques Chapitre V LES PROTOCOLES DE LIAISON

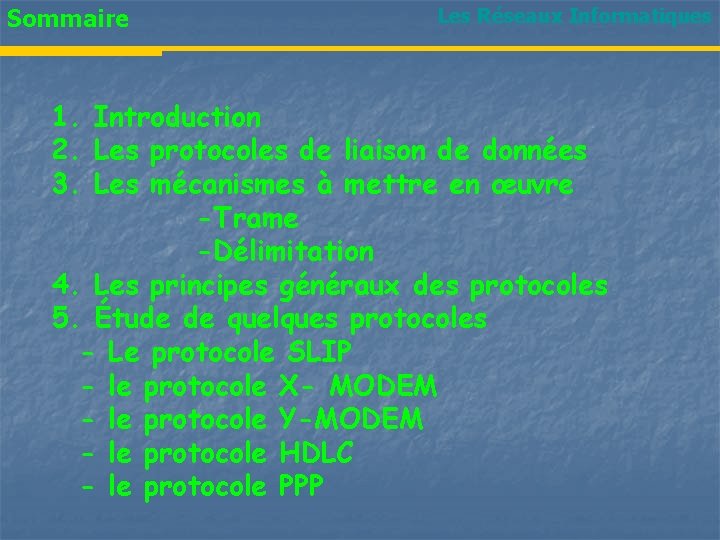

Sommaire Les Réseaux Informatiques 1. Introduction 2. Les protocoles de liaison de données 3. Les mécanismes à mettre en œuvre -Trame -Délimitation 4. Les principes généraux des protocoles 5. Étude de quelques protocoles - Le protocole SLIP - le protocole X- MODEM - le protocole Y-MODEM - le protocole HDLC - le protocole PPP

1. INTRODUCTION 3

née permet d’émettre et/ou de recevoir des bits en série Pourquoi une liaison de donnée ? : d’erreurs nt Ajout d’une interface logique 4

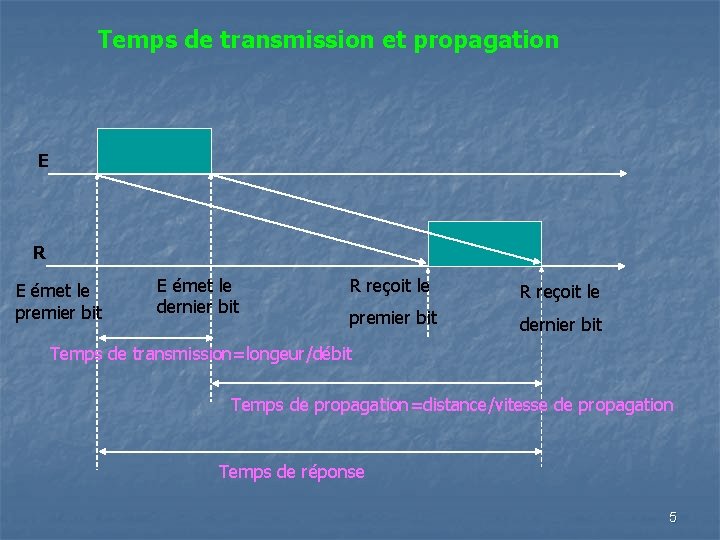

Temps de transmission et propagation E R E émet le premier bit E émet le dernier bit R reçoit le premier bit dernier bit Temps de transmission=longeur/débit Temps de propagation=distance/vitesse de propagation Temps de réponse 5

Rôle de la liaison de données ØRôle: fiabiliser le transfert d’information entre 2 ETTD ØFiabilité: • Pas d’erreur • Pas de perte • séquencement • Pas de duplication Liaison de données Circuit de données Support physique Transport fiable Transport de bits Transport d’un signal Généralement au sein de chaque système (ETTD), les fonctions de la couche Liaison de données sont réalisées par une carte spécifique appelée contrôleur de communication. 6 - Par exemple : carte HDLC, carte Ethernet, etc.

Principaux problèmes résolus dans le niveau liaison de données • Fournir les services nécessaires pour établir, maintenir et libérer une connexion • Acheminer les trames sur la liaison physique • Contrôler le flux de données afin d’éviter la saturation du récepteur • Contrôler la correction de la transmission des données. 7

Protocoles de liaison de données 8

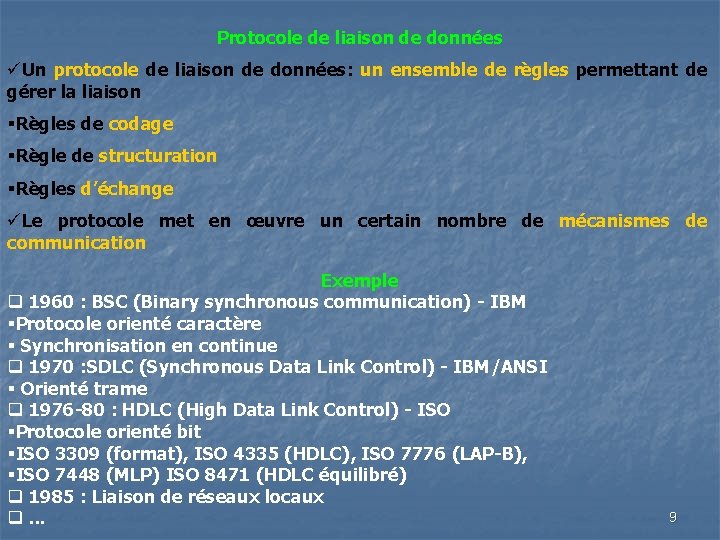

Protocole de liaison de données üUn protocole de liaison de données: un ensemble de règles permettant de gérer la liaison §Règles de codage §Règle de structuration §Règles d’échange üLe protocole met en œuvre un certain nombre de mécanismes de communication Exemple q 1960 : BSC (Binary synchronous communication) - IBM §Protocole orienté caractère § Synchronisation en continue q 1970 : SDLC (Synchronous Data Link Control) - IBM/ANSI § Orienté trame q 1976 -80 : HDLC (High Data Link Control) - ISO §Protocole orienté bit §ISO 3309 (format), ISO 4335 (HDLC), ISO 7776 (LAP-B), §ISO 7448 (MLP) ISO 8471 (HDLC équilibré) q 1985 : Liaison de réseaux locaux q. . . 9

Généralité üLes protocoles de liaison peuvent s'appuyer sur un mode de transmission asynchrone (Kermit, Xmodem, . . . ) ou synchrone üun protocole de liaison peut échanger des trames en exploitant la liaison en semi-duplex ou en duplex intégral. üCertains protocoles sont "orientés caractère", c'est à dire que les commandes et les réponses, les délimiteurs . . . sont des caractères appartenant à un alphabet , et auxquels le protocole attribue une signification. Le protocole BSC, par exemple, utilise le code CCITT n° 5 (STX, ETX, SYN, ETB, ACK, NAK, EOT. . . ). üD'autres protocoles, comme HDLC, sont au contraire, "orientés bit", et sont complètement transparents à la codification des informations contenues dans les trames. üLe mode non connecté (datagramme) : 1 seule phase (le transfert de données), Les transferts des données sont effectué à la demande. Chaque bloc de données est transféré indépendamment, il n’y a aucune garantie de délivrance üLe mode connecté : 3 phases phase d'établissement de la connexion phase de transfert de données 10 phase de libération de la connexion

Les mécanismes à mettre en oeuvre 11

Le protocole doit assurer : ØLa délimitation des blocs de données ØL'amélioration du canal physique (détection et éventuellement correction des erreurs) ØLe contrôle de flux: mécanisme qui consiste à n'envoyer des données que si le récepteur peut les recevoir. ØÉventuellement, la gestion logique de la ligne : §Création et initialisation de la liaison §Transfert de données §Libération de la ligne en fin de transmission 12

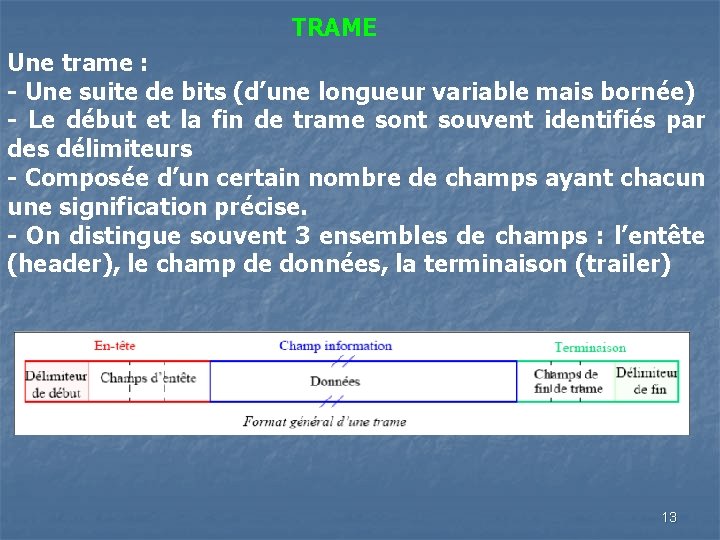

TRAME Une trame : - Une suite de bits (d’une longueur variable mais bornée) - Le début et la fin de trame sont souvent identifiés par des délimiteurs - Composée d’un certain nombre de champs ayant chacun une signification précise. - On distingue souvent 3 ensembles de champs : l’entête (header), le champ de données, la terminaison (trailer) 13

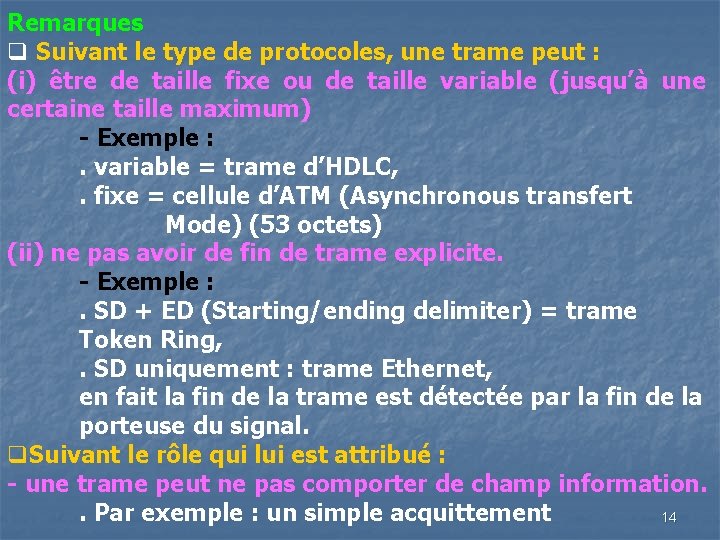

Remarques q Suivant le type de protocoles, une trame peut : (i) être de taille fixe ou de taille variable (jusqu’à une certaine taille maximum) - Exemple : . variable = trame d’HDLC, . fixe = cellule d’ATM (Asynchronous transfert Mode) (53 octets) (ii) ne pas avoir de fin de trame explicite. - Exemple : . SD + ED (Starting/ending delimiter) = trame Token Ring, . SD uniquement : trame Ethernet, en fait la fin de la trame est détectée par la fin de la porteuse du signal. q. Suivant le rôle qui lui est attribué : - une trame peut ne pas comporter de champ information. . Par exemple : un simple acquittement 14

Délimitation des trames ØLa couche Physique (grâce à la technique de codage utilisée) permet généralement au récepteur de reconstituer (à l’aide du signal reçu) l’horloge et donc d’assurer la synchronisation au niveau du bit et ainsi de reconstruire la suite binaire envoyée. ØLa couche Liaison de données à partir de cette suite binaire va reconstituer la trame envoyée en assurant la synchronisation au niveau de la trame. üProblème: le récepteur doit savoir quand commence une trame et quand elle finit üIdée: Une trame doit commencer par un marqueur de début de trame et se finir par un marqueur de fin de trame (fanion) 15

Un délimiteur peut être : üsoit une séquence particulière de caractères, . Exemple : Trames constituées de caractères d'un alphabet normalisé(ex ASCII: American Standard Code for Information Interchange , EBCDIC: Extended Binary Coded Decimal Interchange Code est un code à 8 bits) => les trames sont multiples de 8 bits. Exemple dans les protocoles BSC (‘Binary Synchronous Communication’) ❙ STX ("Start of Te. Xt") - Délimiteur début de bloc de texte ❙ ETX ("End of Te. Xt") - Délimiteur fin de bloc de texte ❙ DLE ("Data Link Escape") - Échappement de liaison üsoit une suite particulière de bits, . Exemple : Les trames sont constituées de suites binaires. Chaque trame est délimitée par une suite binaire Ex: le fanion 01111110 du protocole SDLC/HDLC/LAPB (Link Access Protocol B) üsoit un codage particulier : Des séquences, non utilisées pour coder les éléments binaires, servent à délimiter les trames. 16. Exemple : les symboles J et K du protocole Token Ring.

Notion Transparence: Le protocole doit assurer la transparence aux délimiteurs, au cas où le bloc contiendrait une séquence binaire (ou alphanumérique) identique au délimiteur de fin qui serait interprétée par le récepteur comme une fin prématurée du bloc. transparence caractère üTout caractère de contrôle (qui n'est pas le délimiteur début ou fin) apparaissant dans le bloc est précédé de DLE. ETX -> DLE ETX; STX -> DLE STX; DLE -> DLE üA la réception les DLE ajoutés pour la transparence sont retirés. Exemple de transparence ❚ Bloc à transmettre : ❚ Bloc transmis : ü Pas de problème : pour restituer le bloc initial ❙ Pour distinguer les délimiteurs réels en début et fin de bloc (sans DLE devant) ❙ Pour distinguer les codes caractères identiques transmis dans la charge utile (ils sont précédés d’un DLE que l’on supprime à la 17 réception).

Transparence binaire(bit de bourrage: bit stuffing): pour assurer qu’à l’intérieur de la trame, la configuration 01111110 ne soit pas interprétée comme un flag de fin. Permet aussi la resynchronisation en interdisant les longues séquences de bits à 1 consécutifs. üÀl’émission: ajout d’un bit 0 après 5 1 consécutif üÀ la réception: destruction d’un bit 0 après 5 1 consécutif Exemple de transparence ❚ Suite binaire à transmettre : ❚ Suite binaire après adjonction des bits de transparence : ❚ Trame transmise avec ses délimiteurs (fanions) : ❚ En réception : suppression des bits de transparence et des fanions. 18

vÉmission d’une trame üConstruction de la trame üCalcul des bits de contrôle üTransparence (ajout) v. Réception d’une trame üTransparence (retrait) üCalcul des bits de contrôle üExamen des champs de la trame 19

Trames avec délimiteurs: Violation de code q. Problèmes des techniques de transparence basées sur l'utilisation de délimiteurs formés de configurations binaires légales (caractères de contrôle, fanions, . . . ). üAllongement des trames du aux informations de transparence (quelques pour cent). ü Temps perdu à l'émission et à la réception (surtout en logiciel). q. Autres solutions : définir des modulations utilisées comme délimiteurs (en plus de la modulation des données trame 0, 1). üAugmenter la valence des signaux de niveau physique pour créer des délimiteurs. üCes signaux ne peuvent donc apparaître dans le flot normal des données d’une trame. q De nombreuse variantes de ce principe ont été développées. üLes problèmes de la transparence sont résolus. üMais le modulateur doit être plus complexe. üSolution très utilisée (par exemple dans les réseaux locaux). 20

Les principes généraux des protocoles 21

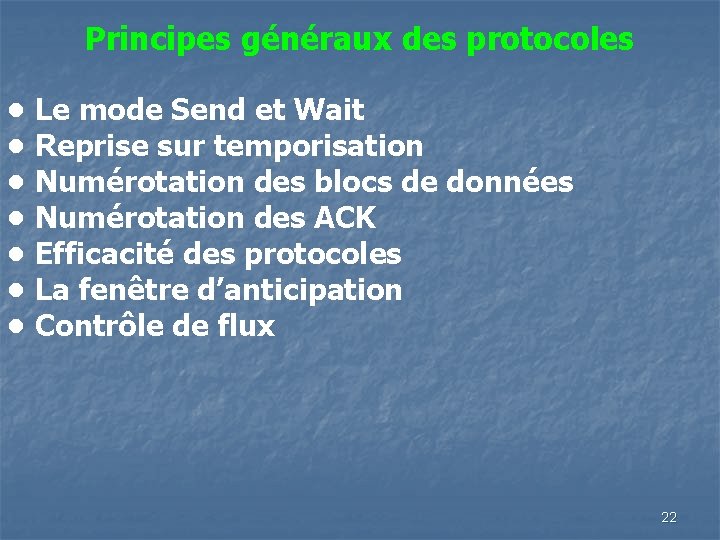

Principes généraux des protocoles • Le mode Send et Wait • Reprise sur temporisation • Numérotation des blocs de données • Numérotation des ACK • Efficacité des protocoles • La fenêtre d’anticipation • Contrôle de flux 22

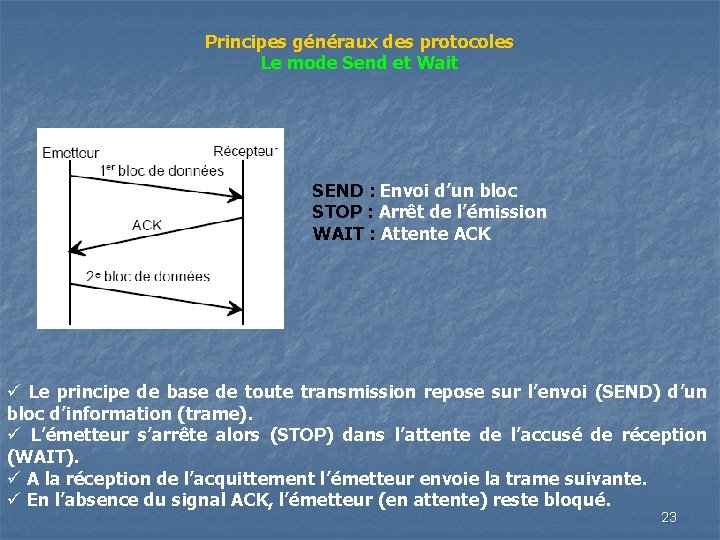

Principes généraux des protocoles Le mode Send et Wait SEND : Envoi d’un bloc STOP : Arrêt de l’émission WAIT : Attente ACK ü Le principe de base de toute transmission repose sur l’envoi (SEND) d’un bloc d’information (trame). ü L’émetteur s’arrête alors (STOP) dans l’attente de l’accusé de réception (WAIT). ü A la réception de l’acquittement l’émetteur envoie la trame suivante. ü En l’absence du signal ACK, l’émetteur (en attente) reste bloqué. 23

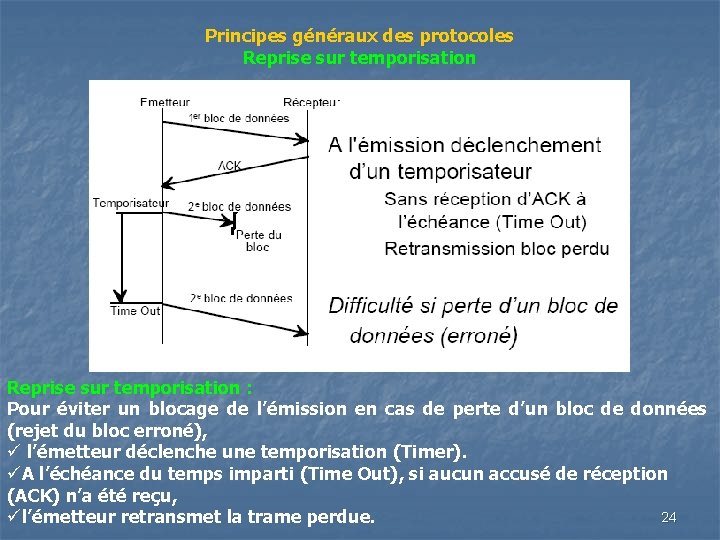

Principes généraux des protocoles Reprise sur temporisation : Pour éviter un blocage de l’émission en cas de perte d’un bloc de données (rejet du bloc erroné), ü l’émetteur déclenche une temporisation (Timer). üA l’échéance du temps imparti (Time Out), si aucun accusé de réception (ACK) n’a été reçu, 24 ül’émetteur retransmet la trame perdue.

Principes généraux des protocoles Numérotation des blocs de données üA l'émission déclenchement d’un temporisateur üSans réception d’ACK à l’échéance (Time Out) üRetransmission bloc perdu Difficulté en cas de perte de l’ACK En cas de perte de l’ACK, ül’émetteur retransmet le même bloc alors que le récepteur l’a déjà reçu : il y a duplication d’un bloc. üPour éviter cette duplication, on numérote les trames (compteur: Ns envoyé avec le bloc). ü le récepteur (compteur: Nr) peut alors, par simple lecture du numéro d’ordre (Nr>Ns : erreur de transmission), détecter le doublon et ignorer les données reçues à tort et acquitte le bloc. ü Cette numérotation évite la duplication et autorise la délivrance dans 25 l’ordre des données reçues.

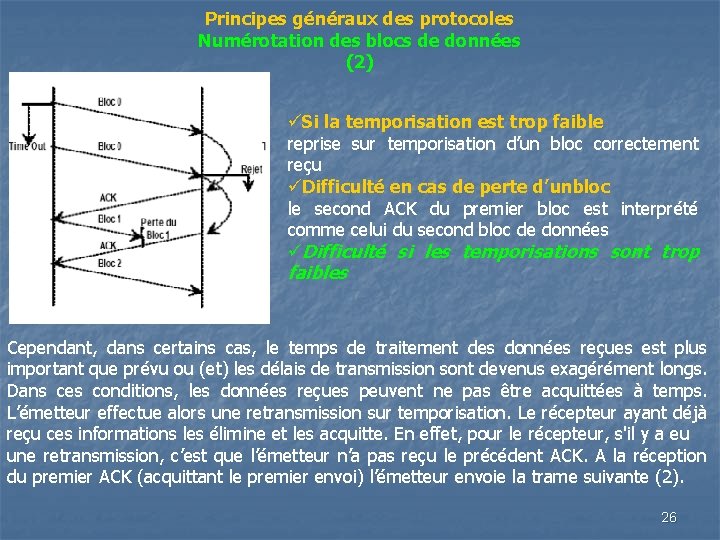

Principes généraux des protocoles Numérotation des blocs de données (2) üSi la temporisation est trop faible reprise sur temporisation d’un bloc correctement reçu üDifficulté en cas de perte d’unbloc le second ACK du premier bloc est interprété comme celui du second bloc de données üDifficulté si les temporisations sont trop faibles Cependant, dans certains cas, le temps de traitement des données reçues est plus important que prévu ou (et) les délais de transmission sont devenus exagérément longs. Dans ces conditions, les données reçues peuvent ne pas être acquittées à temps. L’émetteur effectue alors une retransmission sur temporisation. Le récepteur ayant déjà reçu ces informations les élimine et les acquitte. En effet, pour le récepteur, s'il y a eu une retransmission, c’est que l’émetteur n’a pas reçu le précédent ACK. A la réception du premier ACK (acquittant le premier envoi) l’émetteur envoie la trame suivante (2). 26

Principes généraux des protocoles Numérotation des ACK Pour éviter cette confusion d’interprétation il est aussi nécessaire de numéroter les ACK. üLe récepteur acquitte le bloc 0 par l’ACK 0 üRecevant une deuxième fois l’ACK 0 l’émetteur l’ignore, Il considère alors que le bloc 1 n’a pas été reçu et le retransmet Conclusion : Un protocole gère un ensemble de compteurs pour identifier les blocs émis et les blocs reçus (ACK) 27

Principes généraux des protocoles Efficacité des protocoles (1) Considérons l’échange matérialisé à coté, on distingue les phases suivantes : q émission du bloc de données, ou U représente les données utiles, G les données de gestion du protocole ; q attente du l’émetteur qui représente le temps de transit aller et retour sur le support et le temps de traitement des données reçues par le récepteur, ce temps s’appelle temps de traversée des équipements (Tt), il équivaut à une émission de (D · Tt) bits où D représente le débit nominal de l’émetteur ; q réception de l’accusé de réception (K bits) ; Le nombre de bits qui auraient pu être transmis entre T 0 et T 1 peut donc s’exprimer par: N bits = U + G + K + D · Tt posons S = G + K + D · Tt avec D · Tt = Nb. de bits représentatifs du temps de traversée des équipements G les bits de gestion (contrôle, adresse. . . ) K les bits d’accusé de réception, Soit : Eff = U / (U + S) avec Eff, efficacité sans erreur 28

Principes généraux des protocoles Efficacité des protocoles (2) L’efficacité du protocole avec erreur est : Effer = Eff 0. P’ où -p’ est la probabilité pour qu’un bloc soit reçu correctement, -et Eff 0 l’efficacité du protocole sans erreur Soit : Effer = Eff 0 (1 - te) D+K où -D est le nombre de bits du bloc de données (U+G) -K la taille en bit de l’ACK -te la probabilité pour qu’un bit soit erroné pour que N bits soient correctement transmis, est : p = (1 –te)D avec D = U + G La probabilité pour que l’ACK soit correctement transmis est de : p = (1– te)K La probabilité pour qu'un bloc soit correctement transmis est la probabilité composée : 29 p' = (1 – te)D · (1– te)K = (1 -te)D+K

Principes généraux des protocoles Conclusion sur les protocoles en mode de base ØLes protocoles qui mettent en oeuvre les principes précédents sont appelés protocoles en mode de base ØLes faibles performances du mode « Stop and Wait » sont essentiellement dues au temps d’attente entre les ACK. ØDans ces conditions, une amélioration substantielle est obtenue en émettant les blocs suivants, sans attendre la réception des ACK. ØCette possibilité d’émettre sans acquittement s’appelle l’anticipation. Ce protocole est connu sous le nom de GO-BACK N, où N représente le nombre de blocs en attente d’acquittement. ØOn appelle fenêtre d’anticipation le nombre maximum de blocs (trames) qui peuvent être envoyés sans acquittement (en attente de ACK). ØPlus la fenêtre est importante, plus le nombre de tampons nécessaires à la conservation des blocs en attente d’acquittement est important. Les tailles généralement admises sont de 128 (compteur sur 7 bits), mais plus fréquemment 8 blocs (compteur sur 3 bits). 30

Principes généraux des protocoles La fenêtre d’anticipation Fenêtre dynamique: elle évolue au fur et à mesure des émissions et des acquittements de blocs : L’émission de blocs sans ACK fait progresser la borne inférieure jusqu’au blocage éventuel de l’émission (fenêtre fermée). L’acquittement de blocs par le récepteur fait progresser la borne supérieure: fenêtre glissante 31

Principes généraux des protocoles Optimisation de la fenêtre d’anticipation üL’efficacité est maximale si l’émission est continue üLe temps Ta (temps d’attente): temps entre l’émission du premier bit de la trame N et le premier bit de la trame N+1 en mode send and wait üsi tb est le temps d’émission d’un bloc la fenêtre est optimale si la largeur de la fenêtre W est telle que : (il n y aura pas d’arrêt des émissions ) Où soit : 32

Principes généraux des protocoles Modes de gestion de la fenêtre Deux modes de fonctionnement : Ø chaque bloc est acquitté. lors de la réception d’un ACK, l’émetteur libère un buffer et émet le suivant: la fenêtre est dite glissante Ø le bloc n’est pas nécessairement besoin d’être acquitté individuellement. L’acquittement peut être différé et concerne plusieurs blocs: la fenêtre est dite sautante 33

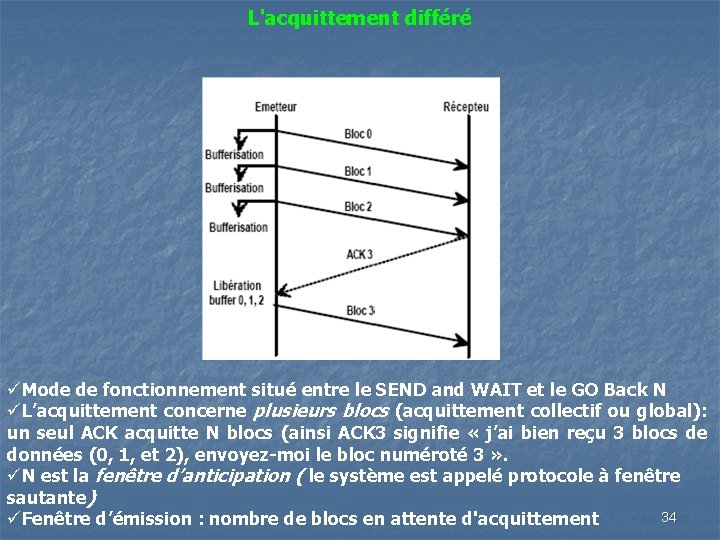

L'acquittement différé üMode de fonctionnement situé entre le SEND and WAIT et le GO Back N üL’acquittement concerne plusieurs blocs (acquittement collectif ou global): un seul ACK acquitte N blocs (ainsi ACK 3 signifie « j’ai bien reçu 3 blocs de données (0, 1, et 2), envoyez-moi le bloc numéroté 3 » . üN est la fenêtre d’anticipation ( le système est appelé protocole à fenêtre sautante) 34 üFenêtre d’émission : nombre de blocs en attente d'acquittement

Principes généraux des protocoles La politique de reprise sur erreur Deux modes de fonctionnement, selon la technique de reprise sur erreur : Ø reprise depuis le bloc erroné (rejet simple) Ø reprise du bloc erroné seulement (rejet sélectif) 35

Le rejet simple La réception d’un NACK (acquittement négatif) ou l’échéance d’un temporisateur provoque : ü l’arrêt des émissions en cours, ü la reprise depuis le bloc erroné ou perdu ül’élimination par le récepteur des blocs reçus postérieurement. Ainsi, üle séquencement est conservé, et le récepteur n’aura pas à trier les blocs pour les remettre en séquence. ü L’émetteur doit posséder N tampons (pour conserver les N blocs émis jusqu’à ce qu’ils aient été tous confirmés) et le récepteur 1 seul 36 tampon.

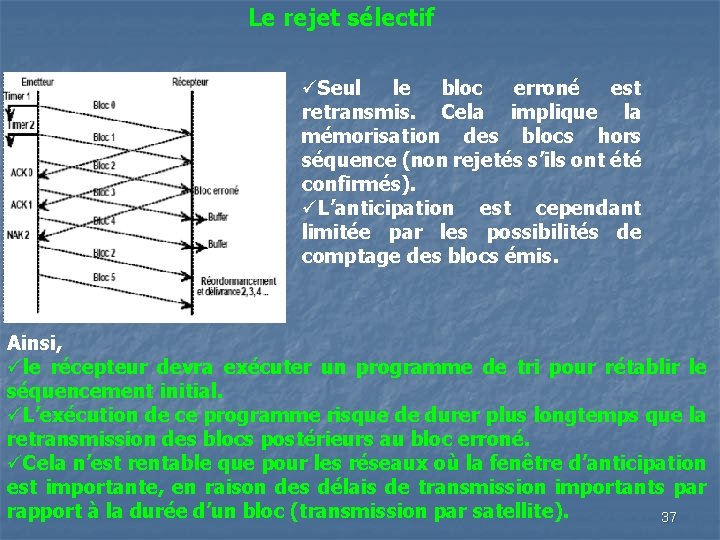

Le rejet sélectif üSeul le bloc erroné est retransmis. Cela implique la mémorisation des blocs hors séquence (non rejetés s’ils ont été confirmés). üL’anticipation est cependant limitée par les possibilités de comptage des blocs émis. Ainsi, üle récepteur devra exécuter un programme de tri pour rétablir le séquencement initial. üL’exécution de ce programme risque de durer plus longtemps que la retransmission des blocs postérieurs au bloc erroné. üCela n’est rentable que pour les réseaux où la fenêtre d’anticipation est importante, en raison des délais de transmission importants par rapport à la durée d’un bloc (transmission par satellite). 37

Principes généraux des protocoles Contrôle de flux Contrôle de l’émission par le récepteur quand ses tampons sont pleins (risque de perte de données). L’émetteur doit cesser son émission. 2 solutions : 1 - Il signale son état à l’émetteur (RNR, Receive No Ready). L’émetteur accuse réception de cette information (RR, Receive Ready) et cesse son émission. Il interroge périodiquement le récepteur afin de reprendre le transfert dès que possible, en envoyant des trames très courtes (RR, Receive Ready). 2 – Une autre solution consiste, pour le récepteur, à agir sur la fenêtre d’émission de l’émetteur, en adaptant en permanence la largeur de la fenêtre à ses capacités de réception. Quand le récepteur constate que ses tampons risquent de déborder, il n’envoie plus d’accusé de réception à l’émetteur. La borne supérieure de la fenêtre est bloquée, l’émetteur épuise son crédit d’émission (la borne inférieure évolue avec l’émission). Ainsi, pour éviter le blocage, et assurer la fluidité du flux d’émission, le récepteur adapte l’envoi de ses accusés de réception, à sa capacité d’accueil de trames. 38

Principes généraux des protocoles Le contrôle de la liaison : la signalisation La signalisation est l’ensemble des informations nécessaires à la supervision de la liaison, et non celle de l’échange On peut distinguer 2 types de signalisation : Dans la bande: le format des unités de données est identique pour le transfert des informations de gestion et celui pour le transfert de données (champ spécifique de l’unité de données). Ainsi la signalisation est insérée dans le flot des blocs de données. La description par le protocole des formats des unités de données permet de repérer et d’interpréter la signalisation. Hors bande: un canal spécifique est réservé à la signalisation (2 voies: une voie pour le transfert de données et une voie pour les informations de signalisations ), le format des unités de données est allégé. La séparation des 2 canaux (voie physique ou virtuelles) facilite le traitement des données, et de la signalisation. 39

Étude de quelques protocoles - Le protocole BSC - Le protocole SLIP - le protocole X- MODEM - le protocole Y-MODEM - le protocole HDLC - le protocole PPP 40

41

PROTOCOLE SLIP (Serial Line Internet Protocol ) (RFC 1055 juin 1988) üSLIP est un protocole asynchrone orienté caractère de la pile TCP/IP. üTrès simple, SLIP n'effectue que la délimitation de trames üLe caractère END (192 ou 0 x. C 0) est utilisé comme délimiteur de début et de fin. üQuand ce caractère apparaît dans le champ de données, il est remplacé par la séquence ESC_SLIP , ESC_END (0 x. DB, 0 x. DC). üLe caractère d'échappement (ESC_SLIP), qui pourrait aussi apparaître dans les données est lui-même protégé par l'insertion de la séquence ESC_SLIP, ESC_ESC (0 x. DB, 0 x. DD). üUtilisé en mode point à point, il ne nécessite pas de spécification d’adresses. üN’effectuant pas de contrôle d’erreur, il suppose la liaison exempte d’erreur de transmission (!!!) üAmélioration : compression des en têtes (RFC 1144 Van Jacobson ) => CSLIP (‘Compressed SLIP’). üSa simplicité le place en voie de disparition. 42

PROTOCOLE X- MODEM (Créé en 1977) üLes données à transférer son regroupées en bloc (paquets) de taille fixe de 128 octets, ce qui évite le délimiteur de fin. üLes caractères sont des octets, sans bit de parité (le contrôle d’erreur est ailleurs). La structure du paquet de données est la suivante: Fanion de début : <SOH> (Code ASCII 0 x 1) Numéro de bloc : Numérotation des blocs modulo 255, à partir de 1 Contrôle : Contrôle du numéro de bloc (complément à 1 du Numéro, soit : 255 – Numéro) Données: Champs données de taille fixe. Cela peut provoquer un accroissement de la taille du fichier reçu d’au moins 127 octets (inconvénient majeur de ce protocole) Contrôle données: Checksum , calculé uniquement sur le champ données. C’est la somme arithmétique modulo 2 (sans retenue) des octets de données. La transmission est contrôlé par les caractères ASCII : NACK ( caractère 0 x 15), utilisé par le récepteur pour initialiser le transfert ou signaler une erreur lors d’un transfert. ACK ( 0 x 6) est un accusé de réception. l’émetteur envoie le paquet suivant EOT( 0 x 4) permet à l’émetteur de 43 signaler la fin de transmission.

PROTOCOLE Y- MODEM SOH N° bloc Contrôle Nom N °bloc Longueur Blanc 0 x 20 En ASCII Date Donnée CRC 128 à 1024 Format de paquet numéro 0 üLe protocole Y-MODEM est une amélioration du protocole X- MODEM: Les paquets ont une taille de 128 ou 1024 octets. üUn paquet d’initialisation (paquet 0) permet de transmettre les caractéristiques du fichier à expédier. • Nom du fichier: simple ou suivant la convention UNIX (Chemin complet) • longueur du fichier: transmis sous forme d’une chaîne de caractère (finie par le caractère blanc) • Date de la dernière modification du fichier: en secondes depuis le 01/01/70 üDonnées (128 caractères, Null) üCRC sur 2 octets : poids fort devant 44

Rappel des protocoles synchrones en mode caractère ❚ Les premiers protocoles de liaison implantés (définis avant 1970). ❚ Protocoles en mode caractère BSC "Binary Synchronous Communication « (1960) üL'unité d'information est le caractère. üCertains caractères sont réservés aux besoins du protocole : les caractères de contrôle existent dans le jeu de caractères ASCII) ü Il a existé de multiples versions de protocoles basées sur des principes et une utilisation des caractères de contrôle souvent très voisins. Exemple : Protocole BSC 3780 Evolution vers les protocoles à trames de bits ❚ Volonté de construire des protocoles indépendants d’un jeu de caractères. ❙ Si l'on transporte des caractères 10 bits ou des mots 60 bits il faut découper et coder les données au format caractère du lien. ❙ Il faut traiter à chaque fois le problème de la transparence en fonction du code caractère et traiter spécifiquement les caractères de contrôle. ❚ Conséquence pour les protocoles à trames de bits: a) La charge utile devient une suite de bits. b) Abandon des caractères de contrôle et définition d’un format de trame au moyen de zones ayant un rôle et un codage binaire 45 (structure de message).

Historique et normes associées ❚ IBM a développé vers 1970 SDLC ("Synchronous Data Link Communication") pour SNA (System Network Architecture). ❚ SDLC a été soumis à l'ISO pour normalisation. Modifié il est devenu HDLC "High-level Data Link Communication". (1976) ❚ SDLC a été soumis à l'ANSI pour devenir le standard américain qui l'a modifié et est devenu ADCCP ("Advanced Data Communication Control Program") ❚ Le CCITT a adopté et modifié HDLC qui est ainsi devenu le LAP ("Linkage Access Protocol") pour le standard de réseau X 25. ❚ Le CCITT a modifié X 25 dont le LAP qui est devenu le LAPB ("Linkage Access Protocol" B ou Balanced) (1980) ❚ Les IEEE ont normalisé comme l'un des standards de liaison sur les réseaux locaux une version modifiée légèrement : le LLC 2 ("Logical Link Control type 2") (1985) ❚ Une autre version : le LAPD ("Linkage Access Protocol on the D channel") est définie pour servir de protocole de liaison sur les canaux D du RNIS. ❚ Une version LAPX est spécifiée pour fonctionner avec des échanges à l'alternat (LAP semi-duplex). ❚ Une version LAPM (‘LAP Modem’) est spécifiée pour la corrections d’erreurs dans les modems. ❚ Le standard Internet PPP (‘Point to Point Protocol’) en version de base reprend différents idées des protocoles à trames et possède une version avec contrôle d’erreur qui est un version de LAPB. 46

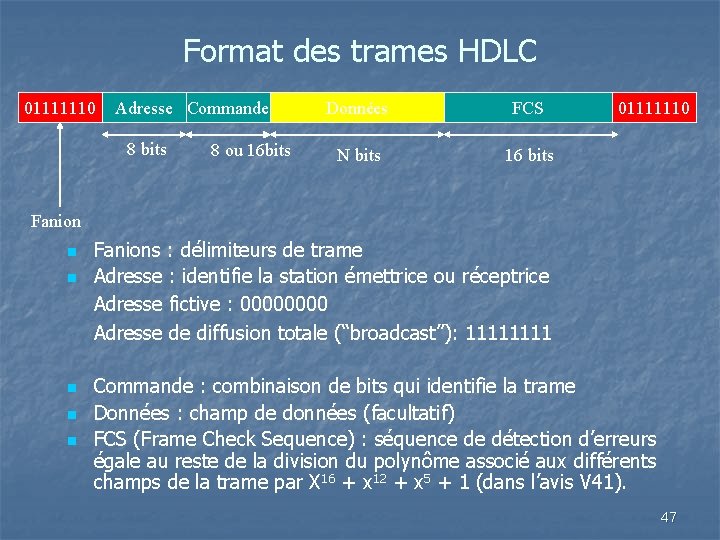

Format des trames HDLC 01111110 Adresse Commande 8 bits 8 ou 16 bits Données FCS N bits 16 bits 01111110 Fanion n n Fanions : délimiteurs de trame Adresse : identifie la station émettrice ou réceptrice Adresse fictive : 0000 Adresse de diffusion totale (“broadcast”): 1111 Commande : combinaison de bits qui identifie la trame Données : champ de données (facultatif) FCS (Frame Check Sequence) : séquence de détection d’erreurs égale au reste de la division du polynôme associé aux différents champs de la trame par X 16 + x 12 + x 5 + 1 (dans l’avis V 41). 47

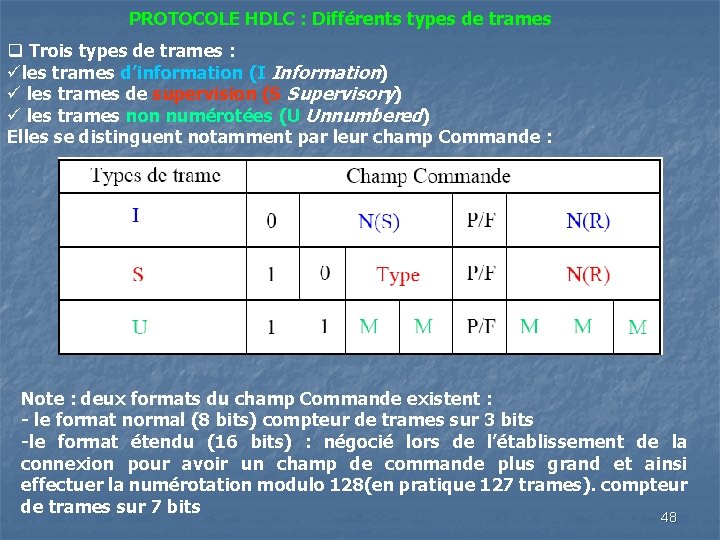

PROTOCOLE HDLC : Différents types de trames q Trois types de trames : üles trames d’information (I Information) ü les trames de supervision (S Supervisory) ü les trames non numérotées (U Unnumbered) Elles se distinguent notamment par leur champ Commande : Note : deux formats du champ Commande existent : - le format normal (8 bits) compteur de trames sur 3 bits -le format étendu (16 bits) : négocié lors de l’établissement de la connexion pour avoir un champ de commande plus grand et ainsi effectuer la numérotation modulo 128(en pratique 127 trames). compteur de trames sur 7 bits 48

Les trames d’information(I) Acheminent les données. Utilisent le “piggybacking”(le récepteur peut acquitter une trame d’information reçue par l ’envoi d’une autre trame d’information). • commande ou réponse N(S) : -numéro de la trame d’information - 3 bits - modulo 8 -N(R) : -numéro de la prochaine trame d’information attendue - 3 bits - modulo 8 -acquitte toutes les trames de numéros strictement inférieurs à N(R) -la perte d’un acquittement peut ainsi être compensée par le prochain acquittement Le bit P/F On dit que le bit P/F est positionné s’il a la valeur 1. q Par pure convention de notation on dit : v Un bit P/F positionné a la valeur P si la trame est une trame de commande. v. Un bit P/F positionné a la valeur F si la trame est une trame de réponse. L’émetteur d ’une commande exige une réponse immédiate. v. En recevant une trame avec le bit P/F positionné, la signification de ce bit dépend du contexte local. • F si le récepteur a déjà envoyé une commande • P si aucune commande n ’est envoyée. 49

Les trames de supervision(S) 4 types de trames de supervision, • codées dans le sous-champ Type du champ Commande(dans la bande) • commande ou réponse q. RR (“Received & Ready”) - 00 : acquittement. confirme la réception des trames de données de nº < N(R). demande la transmission des trames suivantes q. RNR (“Received & Not Ready”) - 10 : contrôle de flux. confirme la réception des trames de données de nº < N(R). interdit la transmission des trames suivantes q. REJ (“Reject”) - 01 : protection contre les erreurs. confirme la réception des trames de données de nº < N(R). demande la retransmission des trames de nº >= N(R) q. SREJ (“Selective Reject”) - 11 : protection contre les erreurs. confirme la réception des trames de données de nº < N(R). demande la retransmission de la trame de nº = N(R). non-utilisée par LAP-B(équilibré) 50

Les trames non-numérotées (U) Le champ M possède 32 valeurs dont : q 00111 signifie SABM (Set Asynchronous Balanced Mode) : établit une liaison en mode équilibré LAPB. q 01111 signifie SABME (Set Asynchronous Balanced Mode) : identique à la précédente, mais passage en mode étendu(numérotation modulo 128) q 01000 signifie DISC (Disconnected) : demande de déconnexion. q 01100 signifie UA (Unnumbered Acknowledgement) : acquitte une trame non numérotée. q 10001 signifie FRMR (Frame reject): informe la réception d’une trame qui n’a pas pu être accepté 51

Quelques variables des entités du protocole q. Chaque entité tient à jour les trois variables suivantes : -V(S) = numéro de la prochaine trame d’information à émettre, -V(R) = numéro de la prochaine trame à recevoir, DN(R) =numéro de la plus ancienne trame non acquittée, qui est la limite inférieure de la fenêtre. - Valeurs initiales V(S) = V(R) = DN(R) = 0 qet connaît les constantes suivantes : -T 1 (Temporisation de retransmission) = délai de garde au bout duquel une trame non acquittée est réémise. -T 2 (Temporisation de d’acquittement) = délai d’acquittement pendant lequel le récepteur peut retarder l’envoi de l’acquittement d’une trame. - N 1 = taille maximum d’une trame. - N 2 = nombre maximum de réémissions d’une même trame. -W = largeur de la fenêtre. - etc. 52

Emission d’une trame q. Emission d’une trame I Vérifier que V(S) < DN(R) + W (est la limite supérieure de la fenêtre, qui est le numéro de la première trame dont l'envoi est interdit). puis : - N(S) = V(S) et N(R) = V(R) ; - mémoriser la trame; - incrémenter V(S) modulo N; - armer le temporisateur (délai de garde T 1) associé à la trame; -désarmer T 2. -Emission d’une trame REJ - N(R) = V(R) -désarmer T 2. Emission d’une trame RR - N(R) = V(R) - désarmer T 2. 53

Réception d’une trame q. Sur réception d’une trame üSi détection d’une erreur Alors Ignorer la trame reçue üSi la trame est invalide Alors Envoyer une trame U: FRMR q Sur réception d’une trame I(N(S), N(R)) - Si N(S) ≠ V (R) - alors trame non-attendue (déséquencée). émettre une trame REJ; - sinon /* N(S) = V(R) */. Armement du temporisateur T 2 (délai d’acquittement) associé à N(S); . incrémentation de V(R). - Si DN(R) <= N(R) < V(S) alors. Désarmer les temporisateurs T 1 des trames de nº inférieur à DN(R); . DN(R) = N(R) ; 54

q. Sur réception d’une trame RR(N(R)) -Si DN(R) <=N(R) < V(S) alors. désarmer les temporisateurs T 1 des trames de nº inférieur à DN(R) ; . DN(R) = N(R). q Sur réception d’une trame REJ(N(R)) - Si DN(R) <= N(R) < V(S) alors. désarmer les temporisateurs T 1 des trames de nº inférieur DN(R); . DN(R) = N(R) ; . Émettre les trames de numéros compris entre N(R) et V(S). Expiration d’un délai q. A l’expiration du délai T 1 associé à une trame - Si le nombre de retransmissions n’est pas dépassé (< N 2). alors on réémet la trame I telle qu’elle a été mémorisée. q. A l’expiration du temporisateur T 2 - émettre une trame RR. 55

Scénario d’établissement et de rupture d’une connexion Lorsque les erreurs ne peuvent être corrigées par une simple retransmission de la ou des trames litigieuses (nombre de retransmissions supérieur à N 2, Nr incorrect : valeur supérieure au nombre de trames réelles. . . ), l’ETCD ou ETTD peut effectuer une déconnexion (DISC) ou réinitialiser la liaison (SABM) Sur incident de ligne (modem coupé. . . ), le réseau (ETCD) peut signaler cet état par l’émission de trame DM (Disconnect Mode), après N 2 retransmissions, il passe à l’état déconnecté. 56

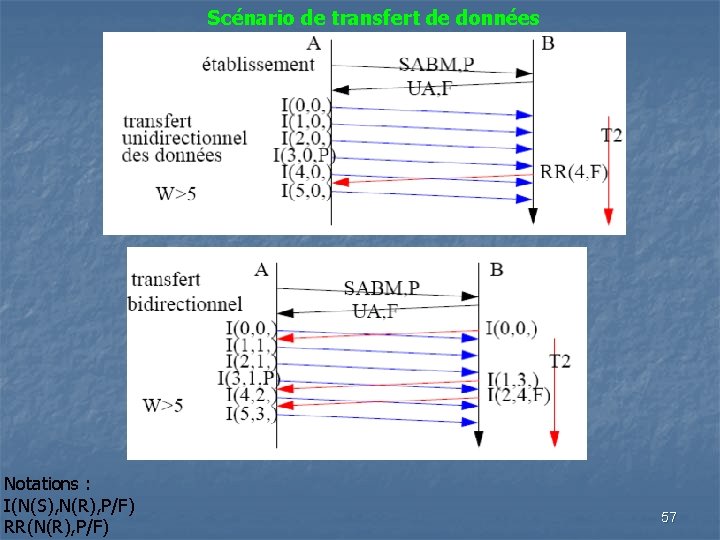

Scénario de transfert de données Notations : I(N(S), N(R), P/F) RR(N(R), P/F) 57

Reprise sur erreur Notations : I(N(S), N(R), P/F) REJ(N(R), P/F) 58

contrôle de flux RR(Nr=0, p=1) RR(Nr=0) =RR(Nr=3, F=1) Notations : I(N(S), N(R), P/F) RR(N(R), P/F) RNR(N(R), P/F) 59

PROTOCOLE HDLC : Gestion du bit P/F üEn mode équilibré (version LAPB), chaque extrémité de la liaison peut, en positionnant le bit P à 1, prendre l’initiative de solliciter une réponse de l’autre extrémité. üSi les deux entités formulent, en même temps, une demande de réponse, le protocole HDLC ne distinguant pas le bit P du bit F, chaque entité prend la demande de l’autre comme la réponse à sa propre demande. Solution: utilise le champ adresse comme extension du champ de commande pour identifier le sens de la requête - dans le sens Host/Réseau, le champ adresse contient la valeur binaire 00000001, - dans le sens Réseau/Host, le champ adresse contient la valeur binaire 60 00000011.

PROTOCOLE HDLC : Différentes versions HDLC est une famille de protocoles : son implémentation existe dans plusieurs versions: q. LAP (Link Access Protocol), fonctionnement sur sollicitation d’une seule extrémité : le primaire q. LAP-B (LAP Balanced), mode équilibré, les deux extrémités sont primaires, elles peuvent émettre des commandes q. LAP-D (LAP channel D), similaire à LAP-B est défini pour le RNIS (transport de la signalisation) q. LAP-M (M pour Modem), dérivé de LAP-D, ce protocole est utilisé dans les modems conforme à l’avis V 42 et V 42 bis q. LAP-X, mode semi-duplex dérivé de LAP-D, est utilisé dans le télétex 61

PROTOCOLE PPP: Caractéristiques Transfert de paquets de protocoles différents encapsulés dans les trames d’information 62 62

Protocole PPP (Point to Point Protocol défini dans les RFCs 1661, 1662 et 1663) est un protocole point à point inspiré d’HDLC. Il en diffère par la possibilité de multiplexer sur une même liaison le transport de plusieurs protocoles (encapsulation du protocole X, Y. . . ou tunneling). Il s’agit en fait d’encapsuler des paquets de protocoles différents dans une trame HDLC simplifiée. Par contre, pour transporter des blocs d'information issus de protocoles de niveau supérieur différents (c'est le cas par exemple d'une liaison entre deux routeurs multiprocoles) il est nécessaire d'introduire, dans le bloc de données un champ supplémentaire identifiant le protocole transporté. Les autres champs sont identiques à ceux de HDLC, aussi bien pour leur format que pour leur signification. 63 Il fonctionne en mode asynchrone et en mode synchrone

PPP est un protocole défini par trois composants : üun format de trame (proche de celui de HDLC), üun protocole LCP (Link Control Protocol) pour établir, configurer et tester une connexion, üun protocole NCP (Network Control Protocol) qui est chargé de l’établissement et de la configuration de protocoles de niveau supérieur (niveau réseau). Négocie les paramètres du niveau réseau (adresse, compression d’entête) üUn protocole PAP (PPP Authentification protocol) autorise l’échange de mots de passe (en clair) avant le transfert de données üUn protocole CHAP(Challenge Authentification Protocol) s’il est utilisé, effectue un contrôle tout au long de la communication par l’échange de “sceaux” cryptés (clé publique, clé secrète). Cette famille de protocole fera l’objet d’une étude plus complète dans le chapitre consacré à l’étude de l’architecture TCP/IP 64

Connexion n Le scénario classique d’une connexion chez un fournisseur d’accès à Internet est le suivant : n appel au téléphone via un modem chez le fournisseur, n établissement de la liaison physique lorsque le routeur décroche, n envoi de paquets LCP encapsulés dans des trames PPP pour fixer les paramètres de la connexion, n envoi de paquets NCP encapsulés dans des trames PPP pour obtenir une adresse IP. n Remarque : encapsulés signifie « placés dans le champ Données » . Déconnexion n Le scénario d’une déconnexion à Internet par l’utilisateur est le suivant : n envoi de paquets NCP encapsulés dans des trames PPP pour libérer l’adresse IP. n envoi de paquets LCP encapsulés dans des trames PPP pour libérer la connexion, 65 n libération de la liaison physique lorsque le modem raccroche.

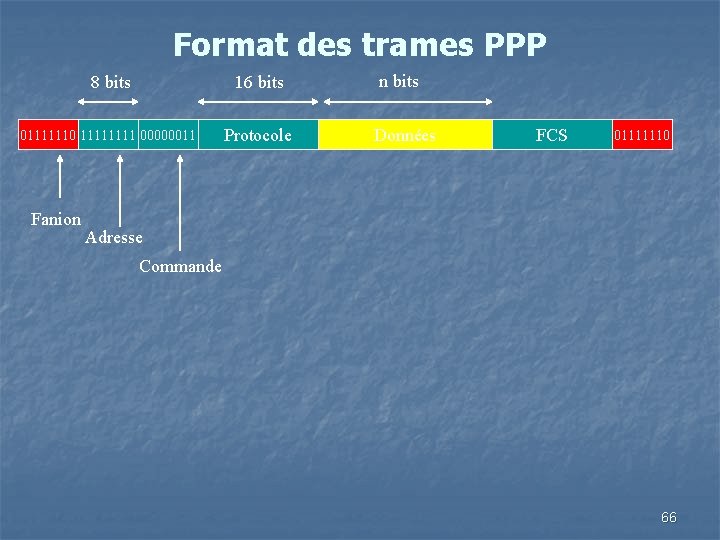

Format des trames PPP 8 bits 16 bits 01111110 1111 00000011 Protocole Fanion n bits Données FCS 01111110 Adresse Commande 66

Champs de la trame n Fanions : délimiteurs de trames Le fanion, implique la transparence (caractère ou binaire). Si le protocole est utilisé sur une liaison synchrone, la transparence au fanion est assurée de manière similaire à HDLC (insertion d'un bit à 0 tous les 5 bits à 1, technique dite du bit stuffing). S'il est utilisé sur une liaison asynchrone la transparence au fanion (0 x 7 E) est utilisée par remplacement de ce caractère par la séquence : ESC_PPP, ESC_FLAG (0 x 7 D, 0 x 5 E). Le caractère d'échappement (ESC_PPP, 0 x 7 D) est remplacé par la séquence : ESC_PPP, ESC_ESC (0 x 7 D, 0 x 5 D). n n Adresse et Commande : valeurs fixées (et non utilisées). sa valeur est constante et fixée à 0 x. FF. Protocole : indique quel type de paquet est transporté dans les données. Données : taille maximale par défaut égale à 1500 octets. 67 FCS : champ pour la détection d’erreurs.

Champ Protocole Code Protocole 0021 IP 0029 Apple. Talk 002 B IPX 8021 NCP (pour IP) C 021 LCP 68

SYNTHESE q. L’échange de données est régi par un ensemble de règles (ou protocole) q. Un protocole assure totalement partiellement les fonctions suivantes : ou Øla délimitation des bloc de données (Fanion) Øle contrôle d’erreur (parité, CRC) Øle séquencement des données (compteurs) Øle contrôle flux Øl’identification des entités communicantes Øl’identification du protocole transporté 69
