LES PROJECTIONS ET LES DESSINS DE FABRICATION Les
LES PROJECTIONS ET LES DESSINS DE FABRICATION
Les dessins techniques • Les projections – Isométrique – À vues multiples • Le dessin de fabrication – Ensemble éclaté – De détail

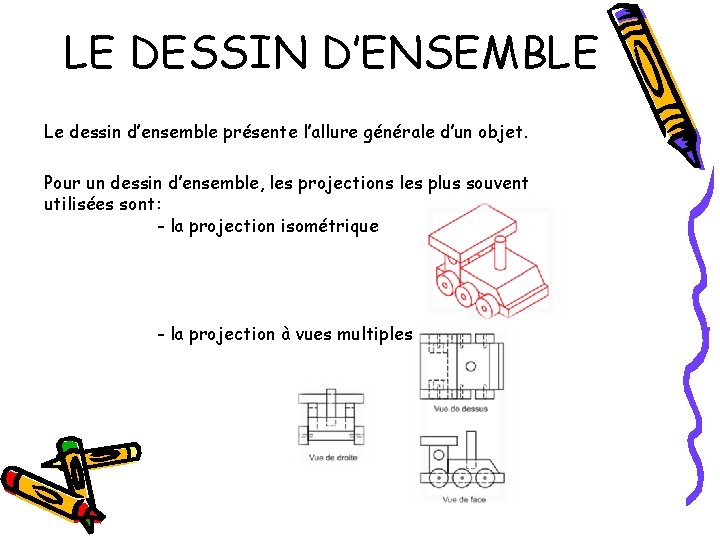

LE DESSIN D’ENSEMBLE Le dessin d’ensemble présente l’allure générale d’un objet. Pour un dessin d’ensemble, les projections les plus souvent utilisées sont: - la projection isométrique - la projection à vues multiples

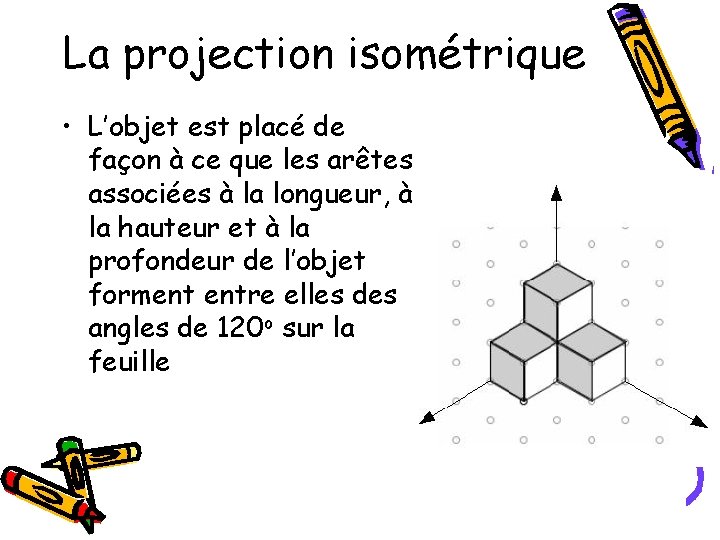

La projection isométrique • L’objet est placé de façon à ce que les arêtes associées à la longueur, à la hauteur et à la profondeur de l’objet forment entre elles des angles de 120 o sur la feuille

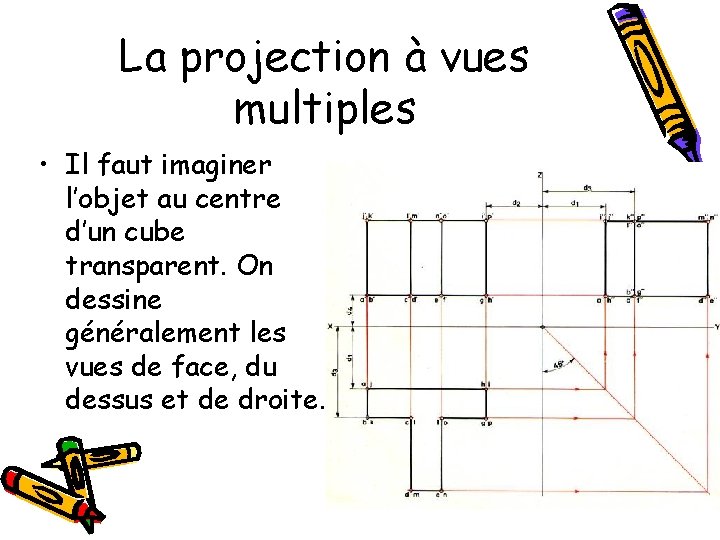

La projection à vues multiples • Il faut imaginer l’objet au centre d’un cube transparent. On dessine généralement les vues de face, du dessus et de droite.

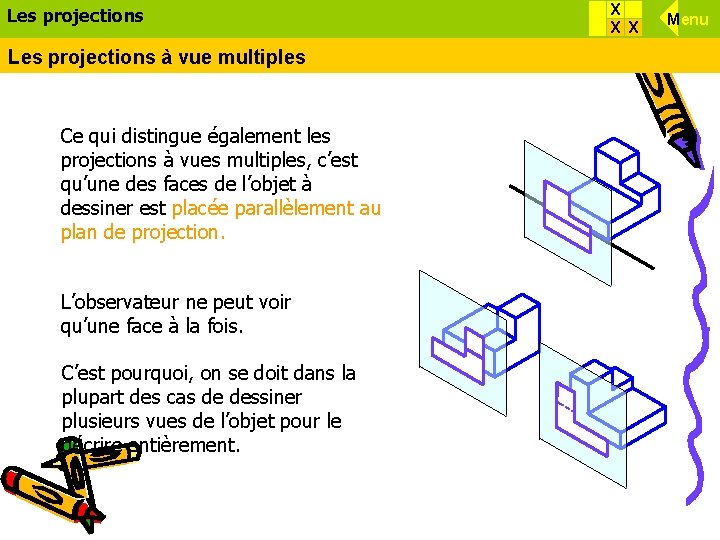

Les projections à vue multiples Ce qui distingue également les projections à vues multiples, c’est qu’une des faces de l’objet à dessiner est placée parallèlement au plan de projection. L’observateur ne peut voir qu’une face à la fois. C’est pourquoi, on se doit dans la plupart des cas de dessiner plusieurs vues de l’objet pour le décrire entièrement. X X X Menu

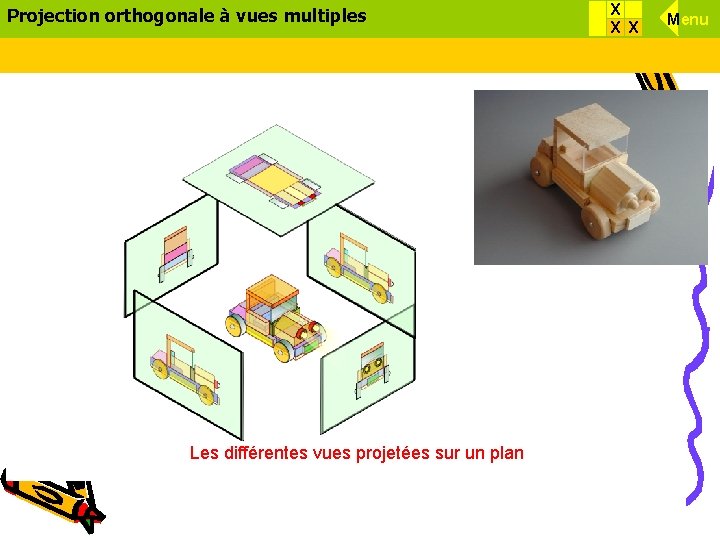

Projection orthogonale à vues multiples Les différentes vues projetées sur un plan X X X Menu

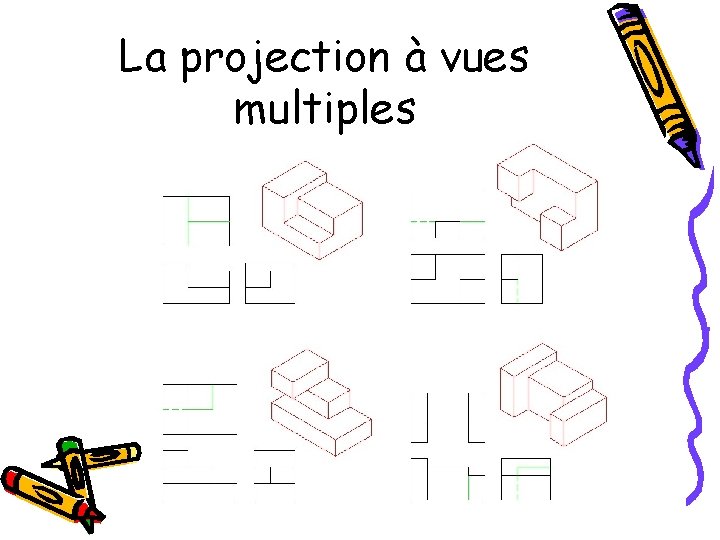

La projection à vues multiples

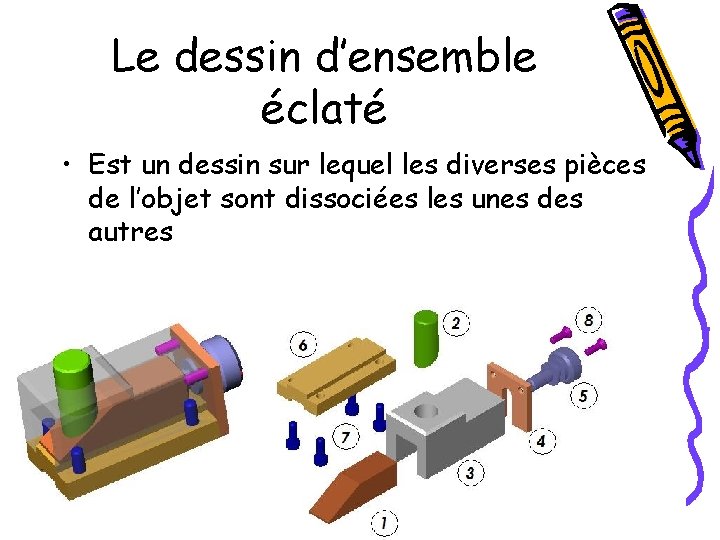

Le dessin d’ensemble éclaté • Est un dessin sur lequel les diverses pièces de l’objet sont dissociées les unes des autres

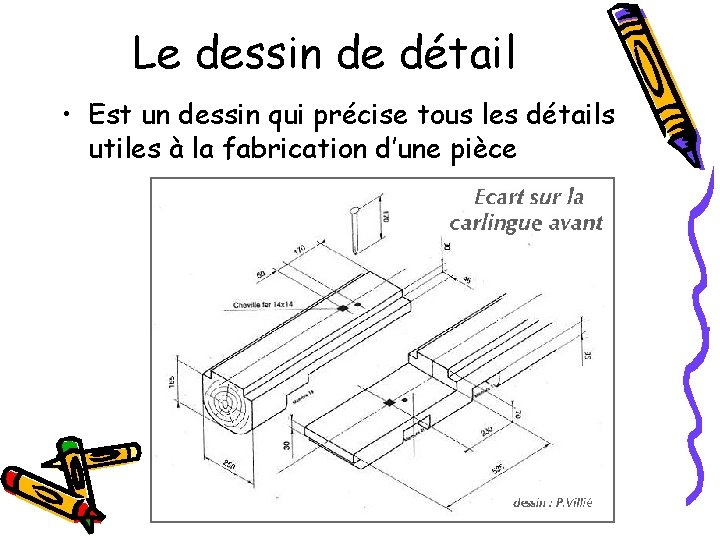

Le dessin de détail • Est un dessin qui précise tous les détails utiles à la fabrication d’une pièce

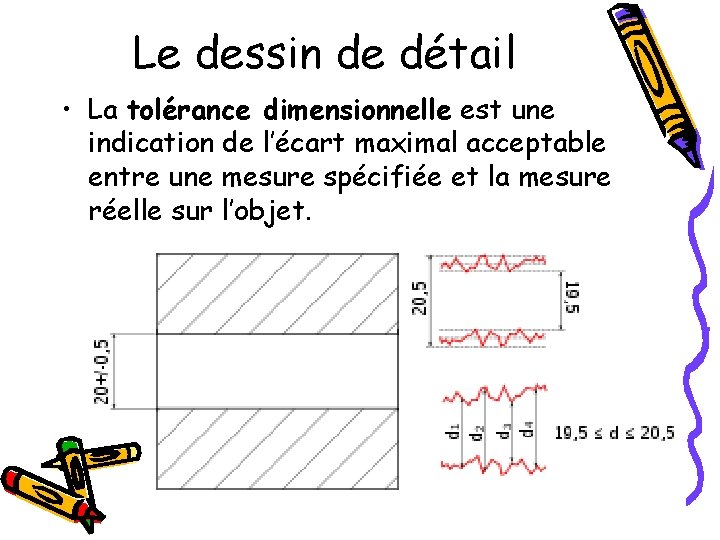

Le dessin de détail • La tolérance dimensionnelle est une indication de l’écart maximal acceptable entre une mesure spécifiée et la mesure réelle sur l’objet.
Le dessin de détail • Un développement est la représentation de la surface nécessaire pour fabriquer une pièce par pliage.
LA FABRICATION D’OBJETS (STE) Le processus de fabrication des objets techniques peut se diviser en trois étapes.

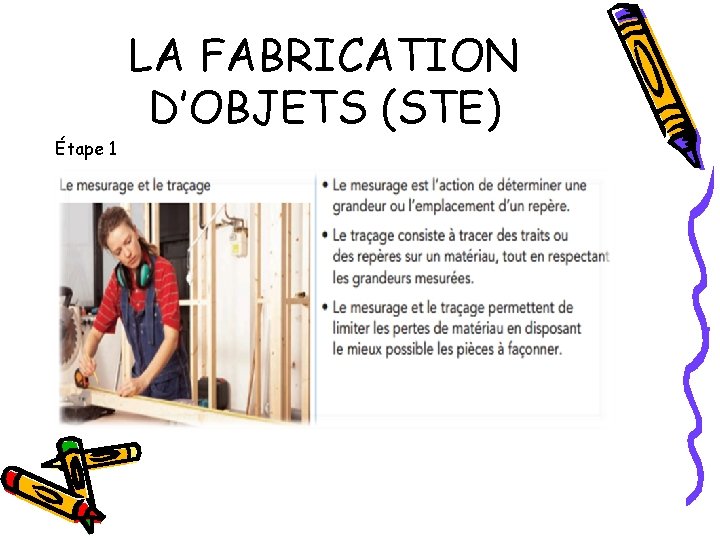

Étape 1 LA FABRICATION D’OBJETS (STE)

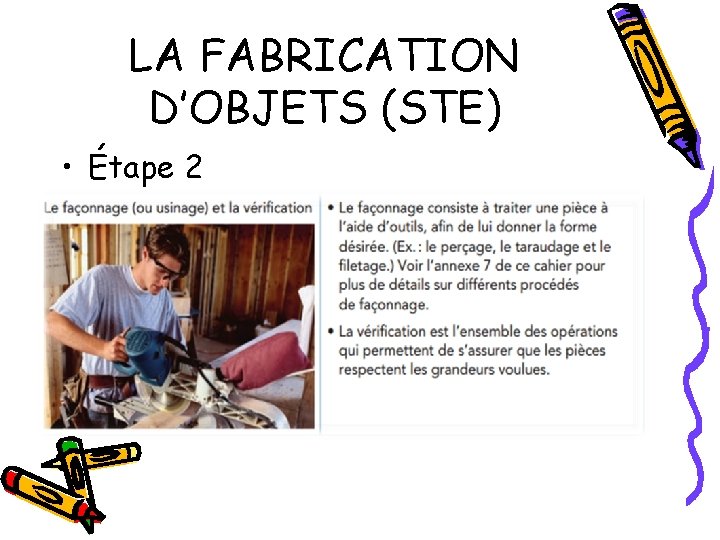

LA FABRICATION D’OBJETS (STE) • Étape 2

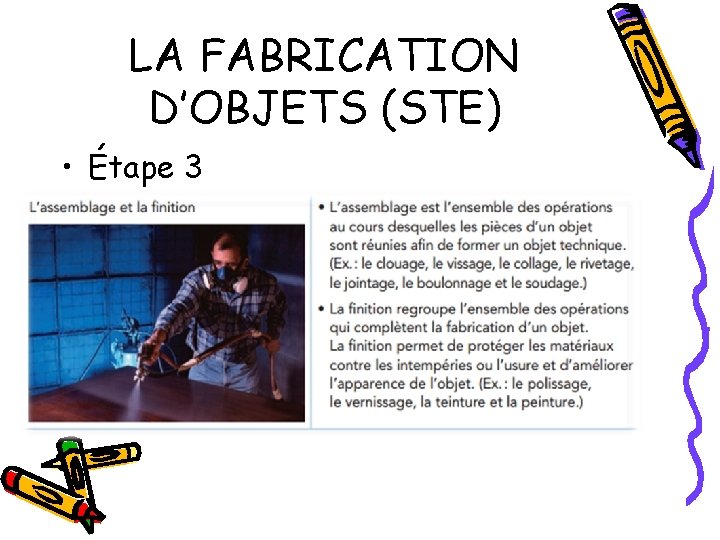

LA FABRICATION D’OBJETS (STE) • Étape 3
