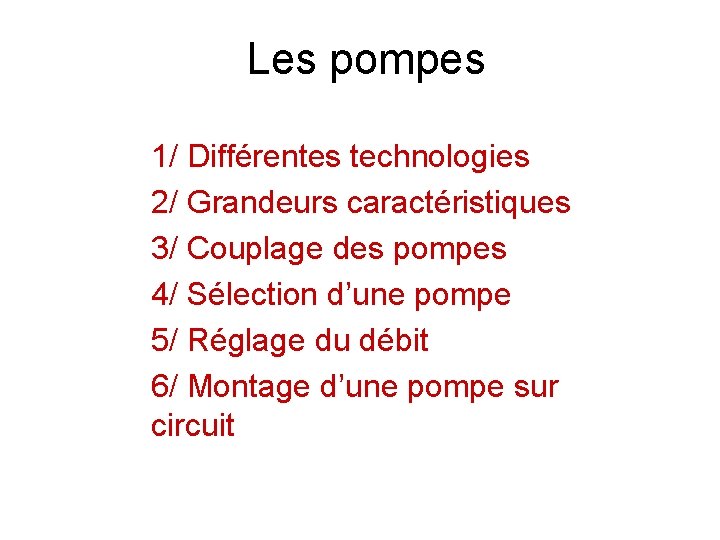

Les pompes 1/ Différentes technologies 2/ Grandeurs caractéristiques 3/ Couplage des pompes 4/ Sélection d’une pompe 5/ Réglage du débit 6/ Montage d’une pompe sur circuit

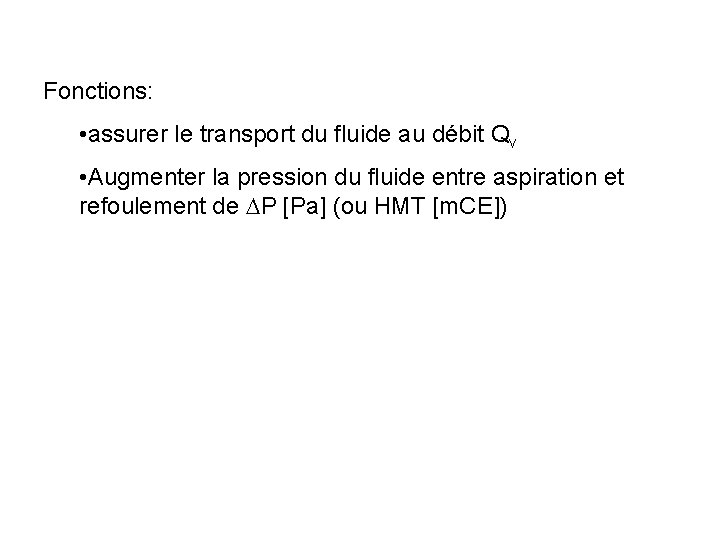

Fonctions: • assurer le transport du fluide au débit Qv • Augmenter la pression du fluide entre aspiration et refoulement de P [Pa] (ou HMT [m. CE])

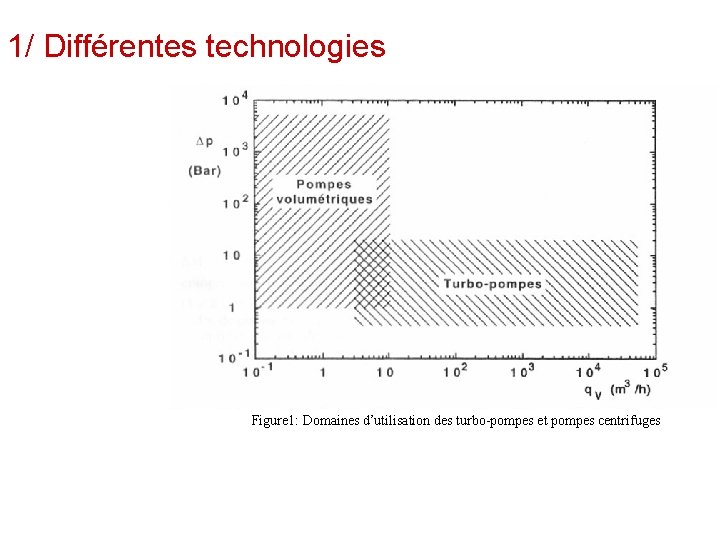

1/ Différentes technologies Figure 1: Domaines d’utilisation des turbo-pompes et pompes centrifuges

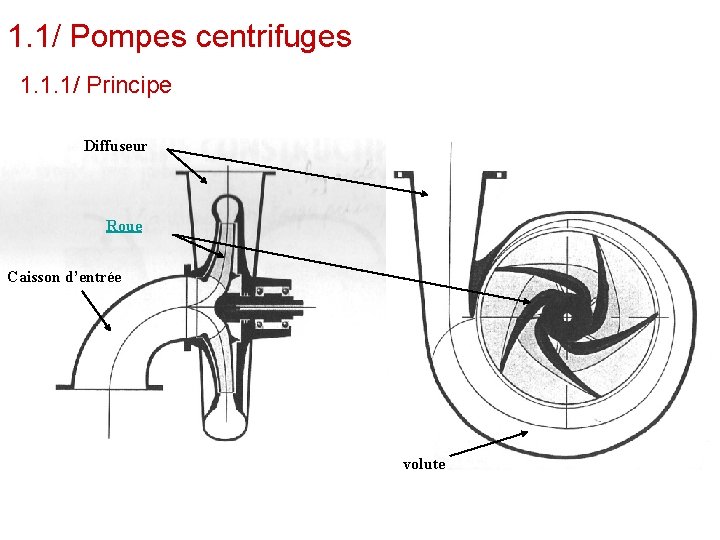

1. 1/ Pompes centrifuges 1. 1. 1/ Principe Diffuseur Roue Caisson d’entrée volute

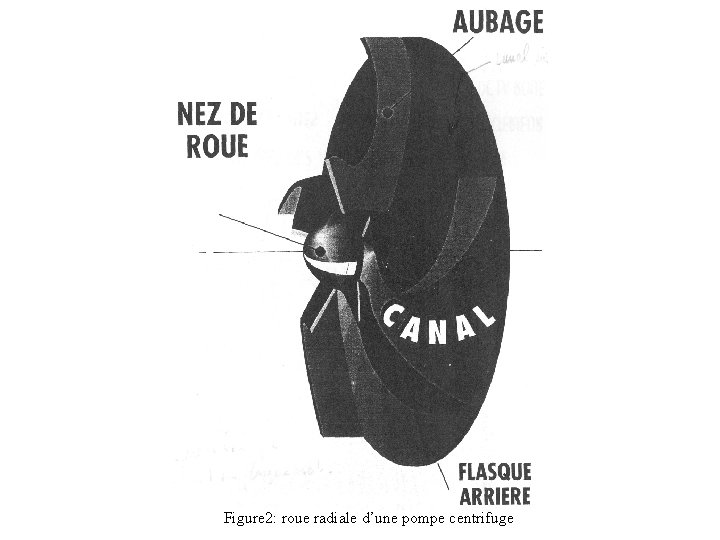

Figure 2: roue radiale d’une pompe centrifuge

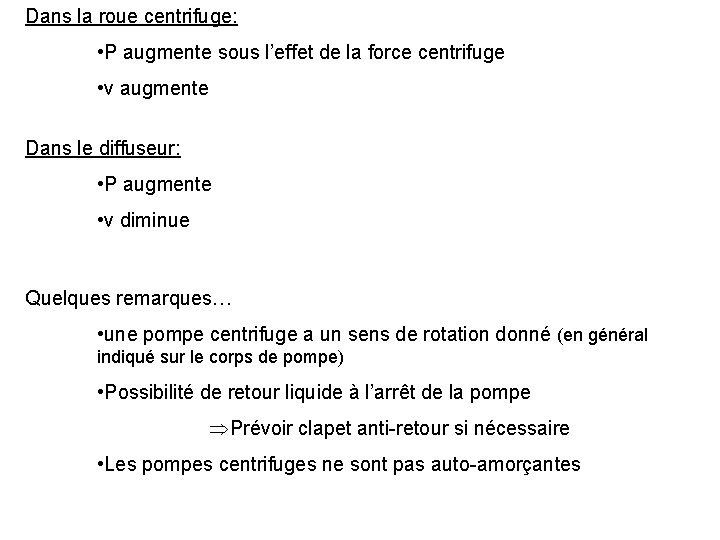

Dans la roue centrifuge: • P augmente sous l’effet de la force centrifuge • v augmente Dans le diffuseur: • P augmente • v diminue Quelques remarques… • une pompe centrifuge a un sens de rotation donné (en général indiqué sur le corps de pompe) • Possibilité de retour liquide à l’arrêt de la pompe ÞPrévoir clapet anti-retour si nécessaire • Les pompes centrifuges ne sont pas auto-amorçantes

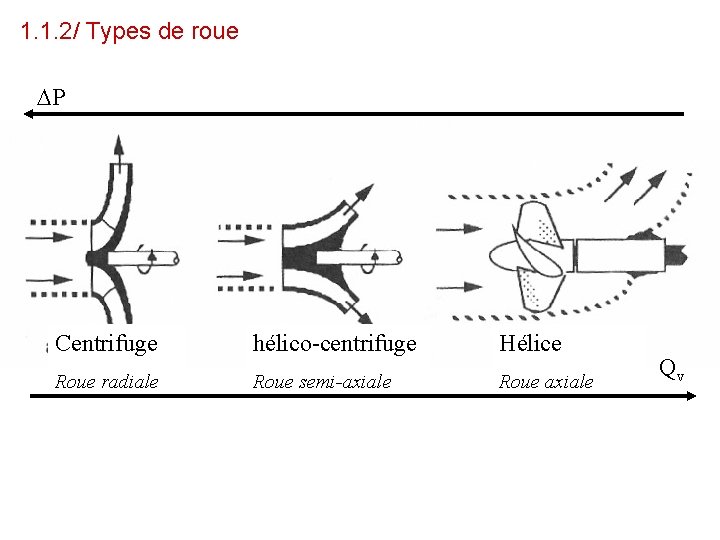

1. 1. 2/ Types de roue P Centrifuge hélico-centrifuge Hélice Roue radiale Roue semi-axiale Roue axiale Qv

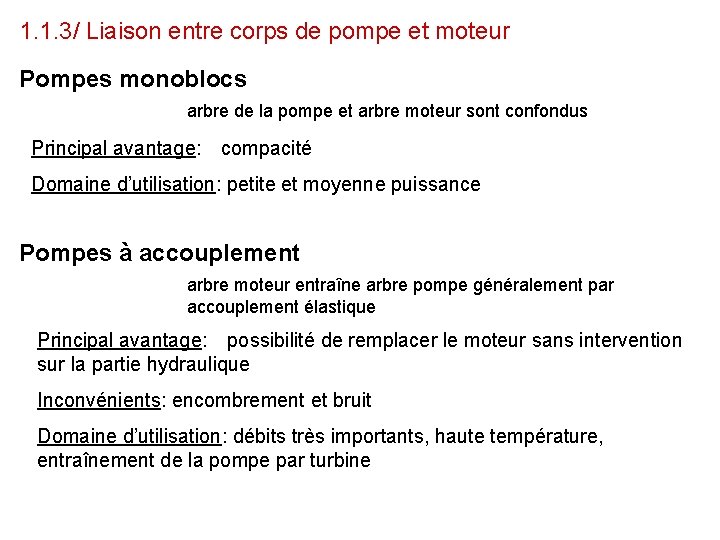

1. 1. 3/ Liaison entre corps de pompe et moteur Pompes monoblocs arbre de la pompe et arbre moteur sont confondus Principal avantage: compacité Domaine d’utilisation: petite et moyenne puissance Pompes à accouplement arbre moteur entraîne arbre pompe généralement par accouplement élastique Principal avantage: possibilité de remplacer le moteur sans intervention sur la partie hydraulique Inconvénients: encombrement et bruit Domaine d’utilisation: débits très importants, haute température, entraînement de la pompe par turbine

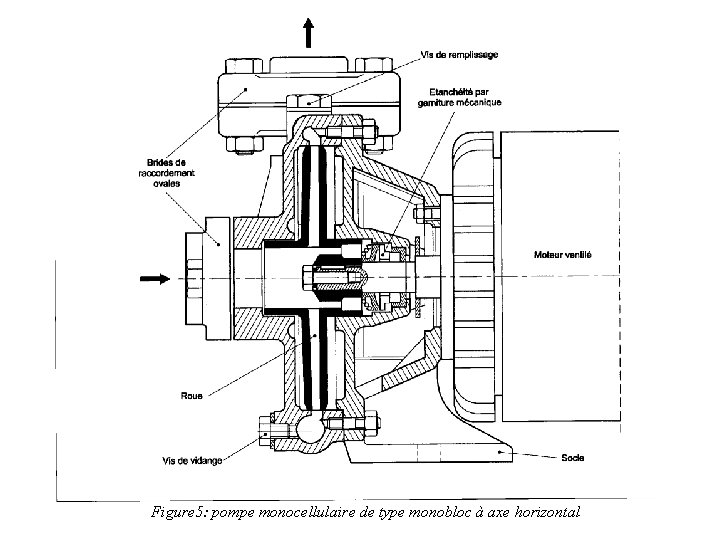

Figure 5: pompe monocellulaire de type monobloc à axe horizontal

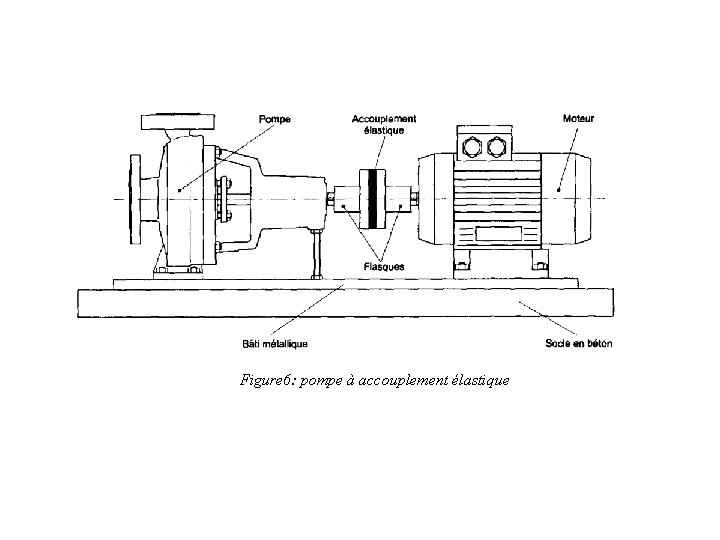

Figure 6: pompe à accouplement élastique

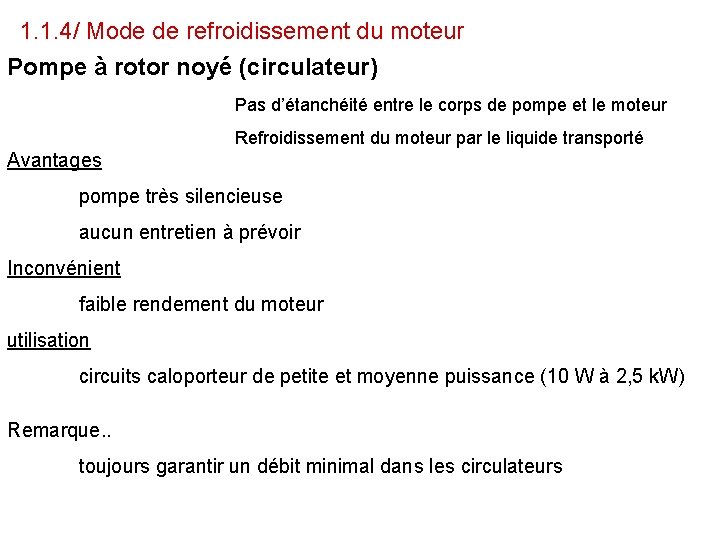

1. 1. 4/ Mode de refroidissement du moteur Pompe à rotor noyé (circulateur) Pas d’étanchéité entre le corps de pompe et le moteur Refroidissement du moteur par le liquide transporté Avantages pompe très silencieuse aucun entretien à prévoir Inconvénient faible rendement du moteur utilisation circuits caloporteur de petite et moyenne puissance (10 W à 2, 5 k. W) Remarque. . toujours garantir un débit minimal dans les circulateurs

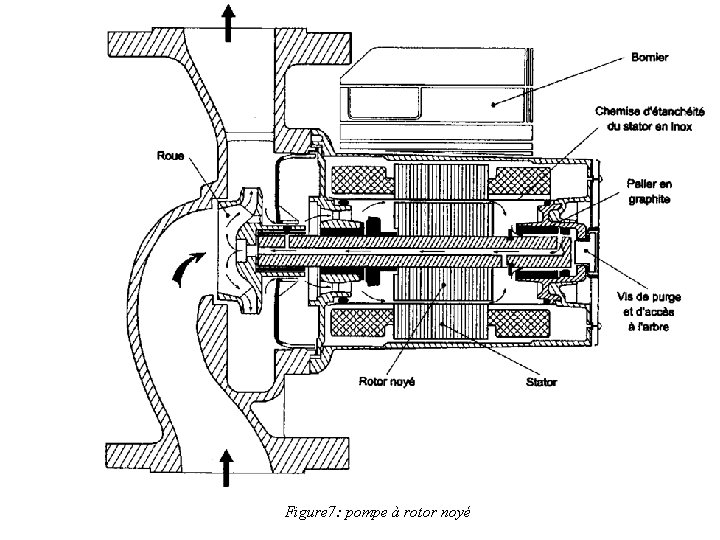

Figure 7: pompe à rotor noyé

Pompe à rotor sec étanchéité entre le corps de pompe et le moteur Refroidissement du moteur par ventilateur entraîné directement par l’arbre moteur utilisation moyenne et haute puissance (0, 75 à 30 k. W)

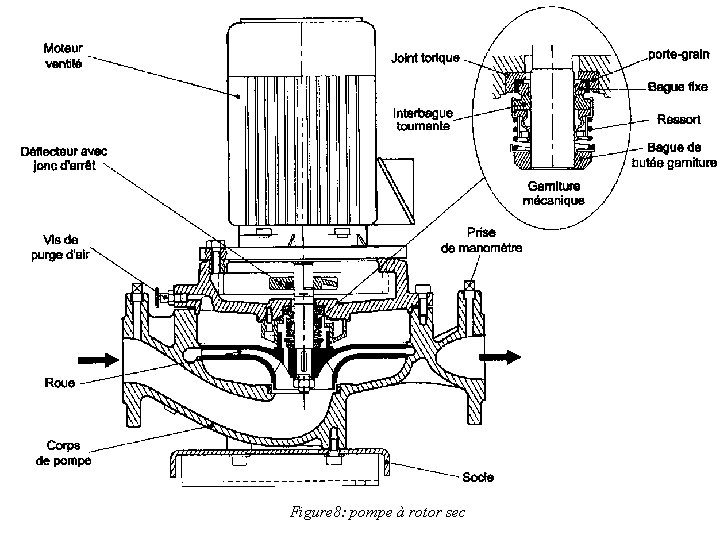

Figure 8: pompe à rotor sec

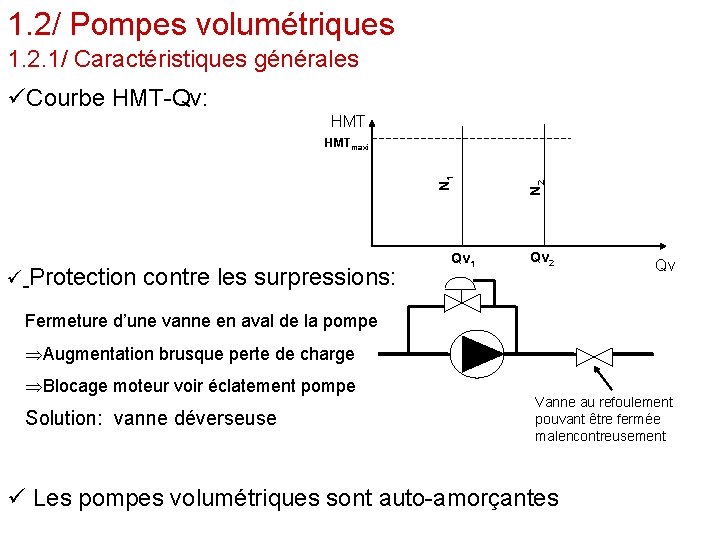

1. 2/ Pompes volumétriques 1. 2. 1/ Caractéristiques générales üCourbe HMT-Qv: HMT ü Protection contre les surpressions: Qv 1 N 2 N 1 HMTmaxi Qv 2 Qv Fermeture d’une vanne en aval de la pompe ÞAugmentation brusque perte de charge ÞBlocage moteur voir éclatement pompe Solution: vanne déverseuse Vanne au refoulement pouvant être fermée malencontreusement ü Les pompes volumétriques sont auto-amorçantes

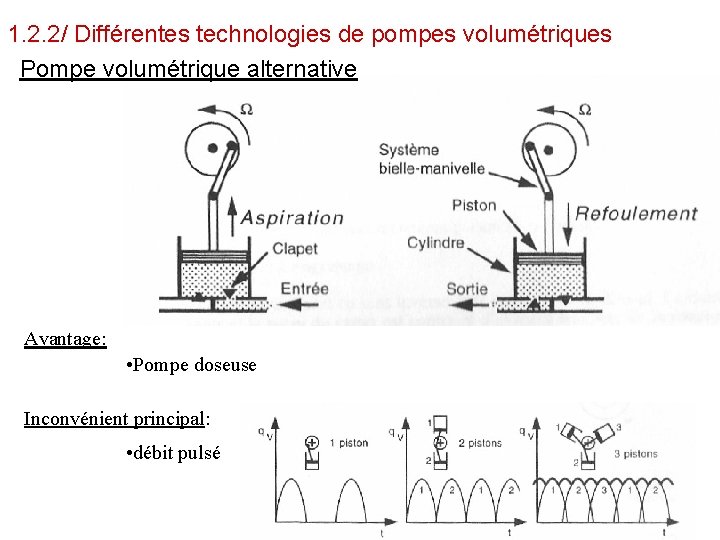

1. 2. 2/ Différentes technologies de pompes volumétriques Pompe volumétrique alternative Avantage: • Pompe doseuse Inconvénient principal: • débit pulsé

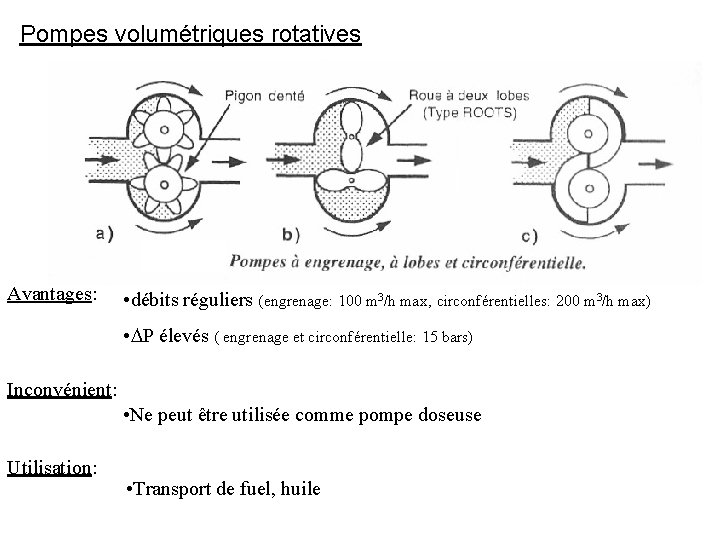

Pompes volumétriques rotatives Avantages: • débits réguliers (engrenage: 100 m 3/h max, circonférentielles: 200 m 3/h max) • P élevés ( engrenage et circonférentielle: 15 bars) Inconvénient: • Ne peut être utilisée comme pompe doseuse Utilisation: • Transport de fuel, huile
