Les pentes et purges Accueil Diapo 1 C E P de Bazeilles

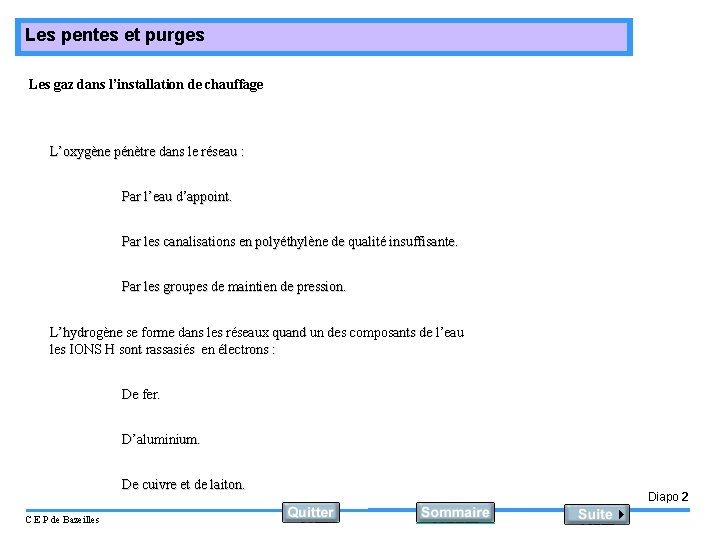

Les pentes et purges Les gaz dans l’installation de chauffage L’oxygène pénètre dans le réseau : Par l’eau d’appoint. Par les canalisations en polyéthylène de qualité insuffisante. Par les groupes de maintien de pression. L’hydrogène se forme dans les réseaux quand un des composants de l’eau les IONS H sont rassasiés en électrons : De fer. D’aluminium. De cuivre et de laiton. C E P de Bazeilles Diapo 2

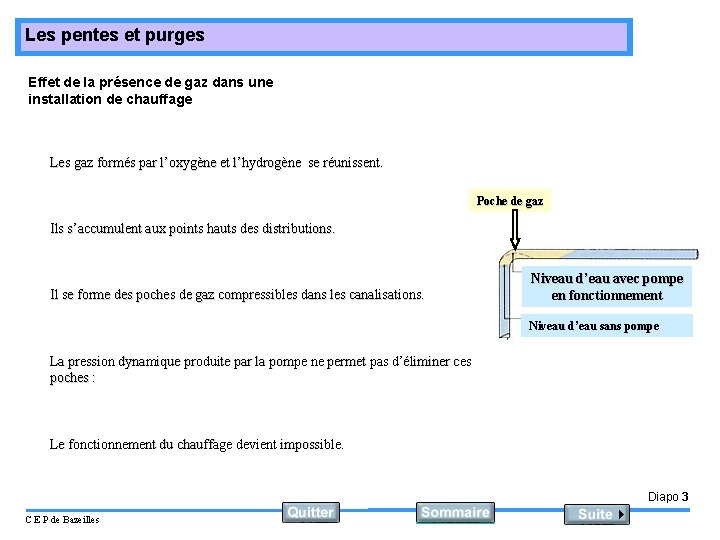

Les pentes et purges Effet de la présence de gaz dans une installation de chauffage Les gaz formés par l’oxygène et l’hydrogène se réunissent. Poche de gaz Ils s’accumulent aux points hauts des distributions. Il se forme des poches de gaz compressibles dans les canalisations. Niveau d’eau avec pompe en fonctionnement Niveau d’eau sans pompe La pression dynamique produite par la pompe ne permet pas d’éliminer ces poches : Le fonctionnement du chauffage devient impossible. Diapo 3 C E P de Bazeilles
Les pentes et purges Comment éliminer les gaz Par dégazage aux points où les gaz peuvent se former en poches. Par dégazage dans les radiateurs, lors du remplissage. Par la mise en place d’éléments permettant de dissocier les gaz de l’eau : En diminuant la vitesse, par augmentation de la section de tuyauterie. En provoquant une circulation tourbillonnaire de l’eau. Diapo 4 C E P de Bazeilles
Les pentes et purges Les moyens de purge manuelle Purgeur de radiateurs. Il permettent d’éliminer l’air emmagasiné en partie haute des radiateurs. Les robinets de purges. Ils sont en général associés à un purgeur automatique et permettent d’éliminer rapidement, de manière manuelle l’air contenu dans une installation. Diapo 5 C E P de Bazeilles
Les pentes et purges Les moyens de purge automatique Les purgeurs petit débit : Il permettent d’éliminer, sans intervention manuelle, les gaz se trouvant dans l’installation de chauffage; le débit de gaz de purge n’est pas élevé. Les Purgeurs gros débit : Il permettent d’éliminer, sans intervention manuelle, les gaz se trouvant dans l’installation de chauffage; le débit de gaz de purge est élevé. Diapo 6 C E P de Bazeilles
Les pentes et purges Principe de fonctionnement des purges automatique 1 2 3 Ils sont équipés de flotteurs permettant d’ouvrir via un obturateur l’évacuation des gaz dés que le niveau d’eau baisse. 1 Pour que le purgeur soit opérationnel il est nécessaire que le bouchon soit dévissé d’un tour. 2 Un joint permet de réaliser l’étanchéité en cas de fuite sur l’obturateur, dans ce cas le purgeur ne fonctionne plus de manière automatique. 3 Diapo 7 C E P de Bazeilles
Les pentes et purges Les séparateurs d’air Ils sont fabriqués industriellement et vendu dans le commerce. Ils utilisent le principe de la force centrifuge pour dissocier les gaz de l’eau. Ils sont placés le plus souvent à l’origine de l’installation derrière la production de chaleur. En partie supérieure ils sont équipées d’un purgeur automatique pour évacuer le gaz. Diapo 8 C E P de Bazeilles

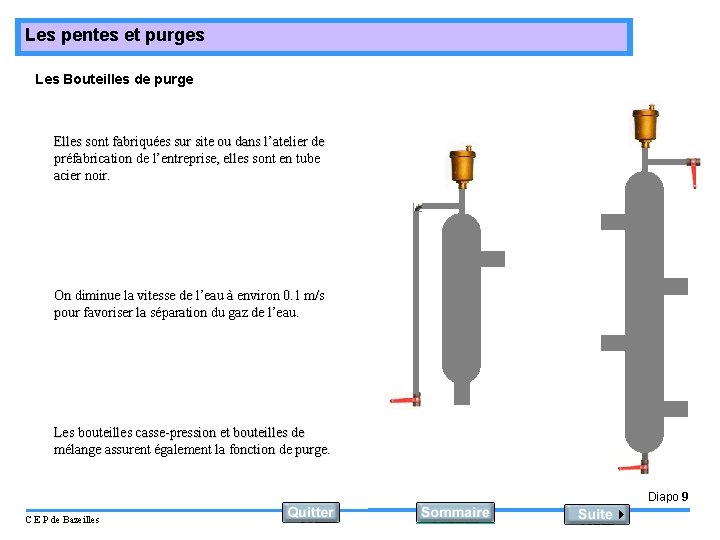

Les pentes et purges Les Bouteilles de purge Elles sont fabriquées sur site ou dans l’atelier de préfabrication de l’entreprise, elles sont en tube acier noir. On diminue la vitesse de l’eau à environ 0. 1 m/s pour favoriser la séparation du gaz de l’eau. Les bouteilles casse-pression et bouteilles de mélange assurent également la fonction de purge. Diapo 9 C E P de Bazeilles

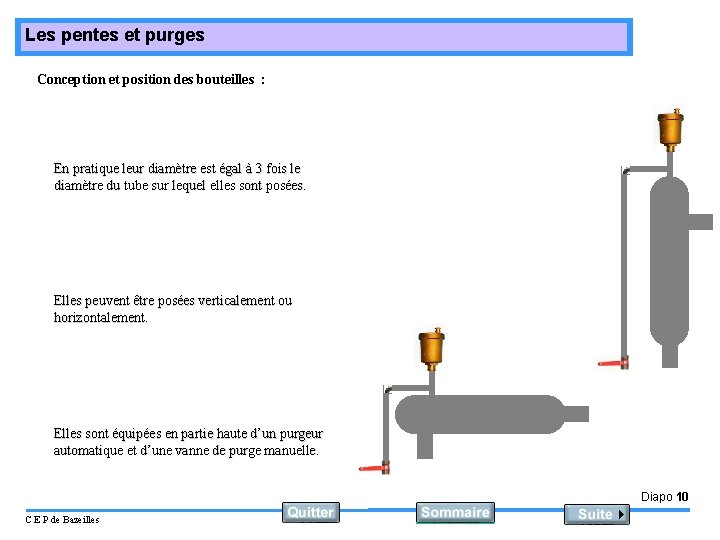

Les pentes et purges Conception et position des bouteilles : En pratique leur diamètre est égal à 3 fois le diamètre du tube sur lequel elles sont posées. Elles peuvent être posées verticalement ou horizontalement. Elles sont équipées en partie haute d’un purgeur automatique et d’une vanne de purge manuelle. Diapo 10 C E P de Bazeilles

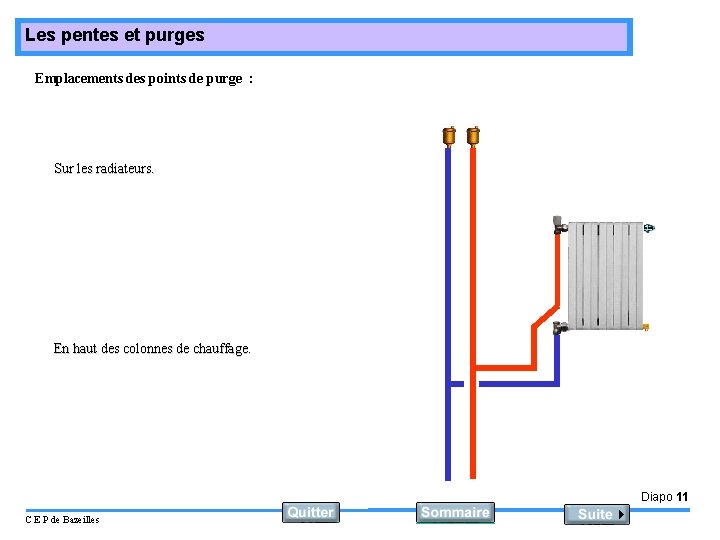

Les pentes et purges Emplacements des points de purge : Sur les radiateurs. En haut des colonnes de chauffage. Diapo 11 C E P de Bazeilles
Les pentes et purges Emplacements des points de purge Dans un passage de portes : Les tuyauteries aller et retour contournent la porte. Les purgeurs sont posés aux points haut au dessus de la porte. Diapo 12 C E P de Bazeilles

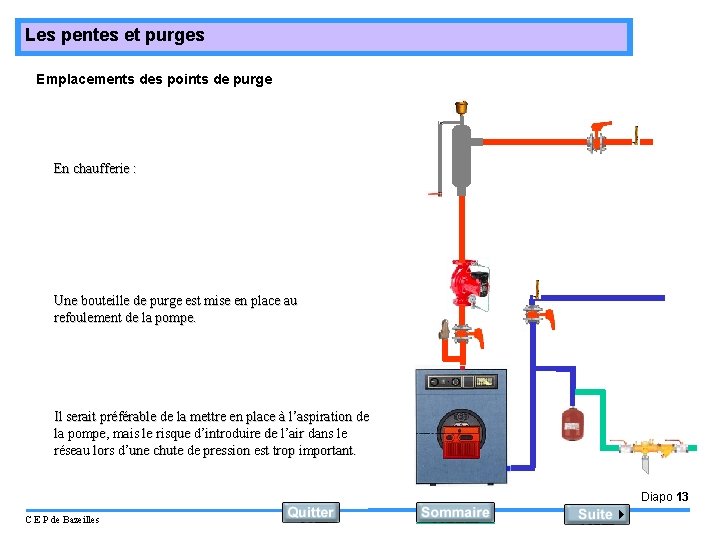

Les pentes et purges Emplacements des points de purge En chaufferie : Une bouteille de purge est mise en place au refoulement de la pompe. Il serait préférable de la mettre en place à l’aspiration de la pompe, mais le risque d’introduire de l’air dans le réseau lors d’une chute de pression est trop important. Diapo 13 C E P de Bazeilles
Les pentes et purges Emplacements des points de purge Sur la bouteille casse pression : La bouteille réalise la purge des gaz étant donné que la vitesse à l’intérieur de celle-ci est d’environ de 0. 1 m/s. Diapo 14 C E P de Bazeilles
Les pentes et purges Les pentes Elles permettent à l’air de monter vers les points de purge. Dans la mesure du possible on leurs fera suivre le sens de circulation de l’eau. Une pente de 1 mm/ml est correcte pour une tuyauterie apparente. Les piquages sur les collecteurs seront réalisés sur le dessus avec purge sur les colonnes montantes. Diapo 15 C E P de Bazeilles
Les pentes et purges Le sens des pentes Le schéma représente la répartition des pentes sur un passage de porte Diapo 16 C E P de Bazeilles
