Les OLEDs Des nouvelles sources de lumière Sébastien CHENAIS Maître de Conférences Equipe LUMEN Laboratoire de Physique des Lasers Unité mixte du CNRS - Université Paris Nord Les Journées de l’Optique – Giens – 9 octobre 2007

Le Laboratoire de Physique des Lasers www-lpl. univ-paris 13. fr: 8088/lumen/ L’équipe LUMEN : Lasers Uv, Matériaux L’équipe LUMEN Electroluminescents et Nanostructures - Marie-Claude Castex (DR émérite) Azzedine Boudrioua (PR) Sébastien Chénais (MCF) Sébastien Forget (MCF) Alexis Fischer (MCF) Amanda Martinez-Gil (MCF) Laurent Philippet, doctorant Hakim Choukri, doctorant Mélanie Lebental, post-doctorante Coll. Bernard Geffroy, CEA/Ecole Polytechnique Coll. Alain Siove & D. Adès, Univ. Paris 13 (Synthèse matériaux) Thématiques : → OLEDs blanches pour l’éclairage → Structures photoniques pour l’optoélectronique organique → Etudes prospectives vers la diode laser organique Journées de l’Optique – 9 octobre 2007 2

Plan Introduction Quelques éléments de physique des semiconducteurs organiques 20 ans de recherche (1987 -2007) : les avancées majeures Quels défis pour demain ? Journées de l’Optique – 9 octobre 2007 3

Introduction Electronique organique : réaliser les composants de base de l’(opto)électronique avec des semiconducteurs organiques : transistors, cellules photovoltaïques, diodes électroluminescentes organiques (OLEDs)… Propriétés uniques des OLEDs : Faible consommation / grande efficacité Émission dans tout le spectre visible Compatibilité avec substrats souples Faible coût Grandes surfaces (dizaines de cm²) plans de lumière de luminance uniforme © UDC Applications : écrans ultraplats / éclairage © Sony Journées de l’Optique – 9 octobre 2007 © Novaled 4

Architecture d’une OLED Exemples de matériaux : “petites molécules” Cathode métallique (Al) Matériaux organiques Polymères etites molécules ou polymères) Anode transparente et conductrice = ITO (Indium Tin Oxide) Techniques : Substrat Epaisseur totale ~ 100 nm Journées de l’Optique – 9 octobre 2007 - Evaporation thermique sous vide (10 -6 mbar) pour les petites molécules Lumière - Dépôt à la tournette (spin coating) pour les polymères 5

Plan Introduction Quelques éléments de physique des semiconducteurs organiques Les matériaux -conjugués Fonctionnement d’une diode à hétérostructure Quelles différences avec les diodes à semiconducteurs INorganiques ? 20 ans de recherche (1987 -2007) : les avancées majeures Quels défis pour demain ? Journées de l’Optique – 9 octobre 2007 6

Les matériaux -conjugués • Liaison C-C : Liaison H H C C H H Liaison • Conjugaison = alternance simples/doubles liaisons Benzène C 6 H 6 6 électrons délocalisés Ex de l’anthracène : Fonction d’onde délocalisée sur l’ensemble de la molécule Journées de l’Optique – 9 octobre 2007 7

Niveaux d’énergie Les bandes d’énergie π* π* GAP pz π = « bande » de conduction LUMO HOMO π = « bande » de valence HOMO = Highest Occupied Molecular Orbital LUMO = Lowest Unoccupied Molecular Orbital = la plus haute orbitale π occupée par une paire d’électrons = la plus basse orbitale π* inoccupée Emission de lumière λgap est ~ proportionnelle à la longueur de conjugaison (émission du bleu au proche IR) LUMO Très schématiquement Journées de l’Optique – 9 octobre 2007 HOMO 8

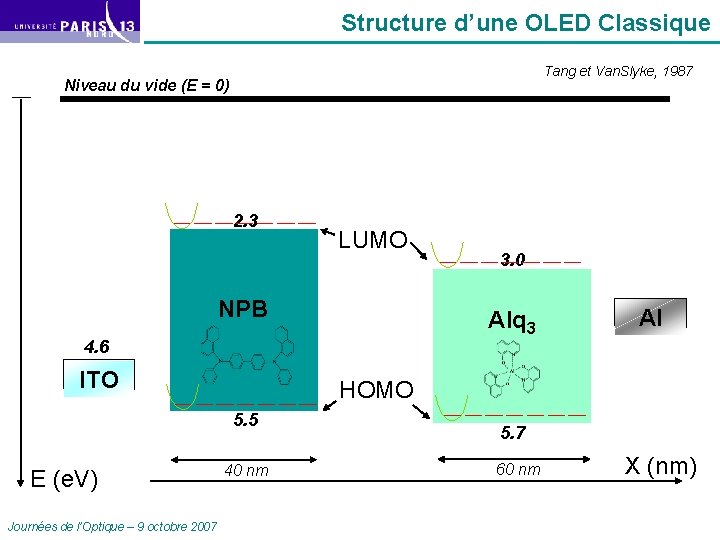

Structure d’une OLED Classique Tang et Van. Slyke, 1987 Niveau du vide (E = 0) 2. 3 LUMO NPB 3. 0 Alq 3 Al 4. 6 ITO HOMO 5. 5 E (e. V) Journées de l’Optique – 9 octobre 2007 40 nm 5. 7 60 nm X (nm) 9

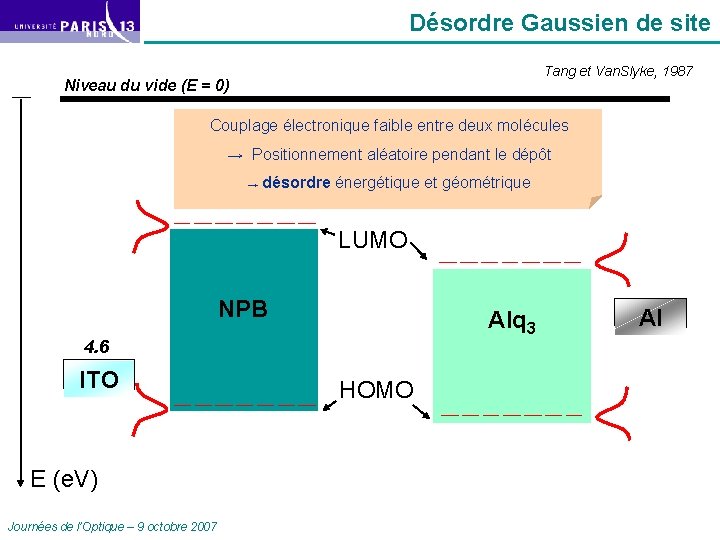

Désordre Gaussien de site Tang et Van. Slyke, 1987 Niveau du vide (E = 0) Couplage électronique faible entre deux molécules → Positionnement aléatoire pendant le dépôt désordre énergétique et géométrique → LUMO NPB Alq 3 Al 4. 3 4. 6 ITO HOMO E (e. V) Journées de l’Optique – 9 octobre 2007 10

Mise en contact Tang et Van. Slyke, 1987 Niveau du vide (E = 0) + NPB Alq 3 Al 4. 3 ITO Journées de l’Optique – 9 octobre 2007 11

Mise en contact Tang et Van. Slyke, 1987 Niveau du vide (E = 0) Vappliqué - + NPB V 0 Alq 3 Al ITO Journées de l’Optique – 9 octobre 2007 12

Mise en contact V 0 Niveau du vide (E = 0) Affinité Electronique Vappliqué Travail de sortie W - + NPB Alq 3 (HTL) (ETL) Al ITO Journées de l’Optique – 9 octobre 2007 13

Transport par SAUTS ( « hopping » ) Création d’un polaron 1) Réorganisation spatiale e- 2) Polarisation Al + NPB Alq 3 (HTL) (ETL) Al ITO Journées de l’Optique – 9 octobre 2007 14

Transport par SAUTS ( « hopping » ) Création d’un polaron 1) Réorganisation spatiale 2) Polarisation e- Al + NPB Alq 3 (HTL) (ETL) Al ITO Journées de l’Optique – 9 octobre 2007 15

Transport par SAUTS ( « hopping » ) Création d’un polaron 1) Réorganisation spatiale 2) Polarisation e- Al + NPB Alq 3 (HTL) (ETL) Al ITO Journées de l’Optique – 9 octobre 2007 16

Transport par SAUTS ( « hopping » ) Transport « par sauts » du polaron e- Le transport est activé thermiquement Al + NPB Alq 3 (HTL) (ETL) Al ITO Journées de l’Optique – 9 octobre 2007 17

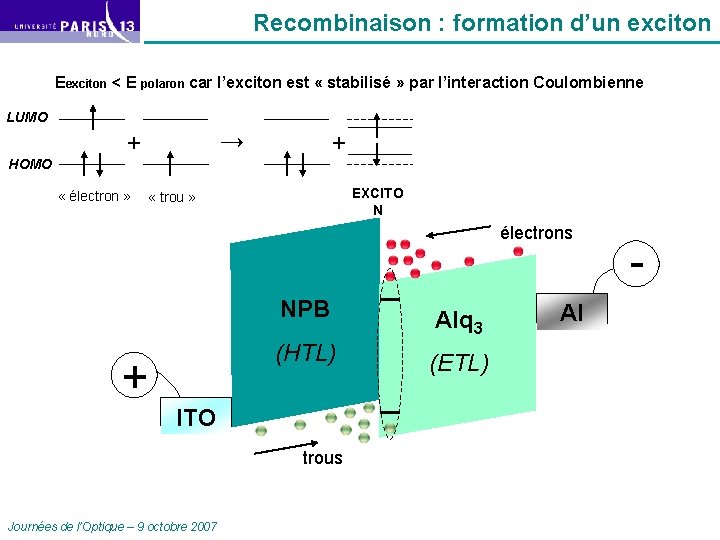

Recombinaison : formation d’un exciton Eexciton < E polaron car l’exciton est « stabilisé » par l’interaction Coulombienne LUMO → + + HOMO « électron » EXCITO N « trou » électrons + NPB Alq 3 (HTL) (ETL) - Al ITO trous Journées de l’Optique – 9 octobre 2007 18

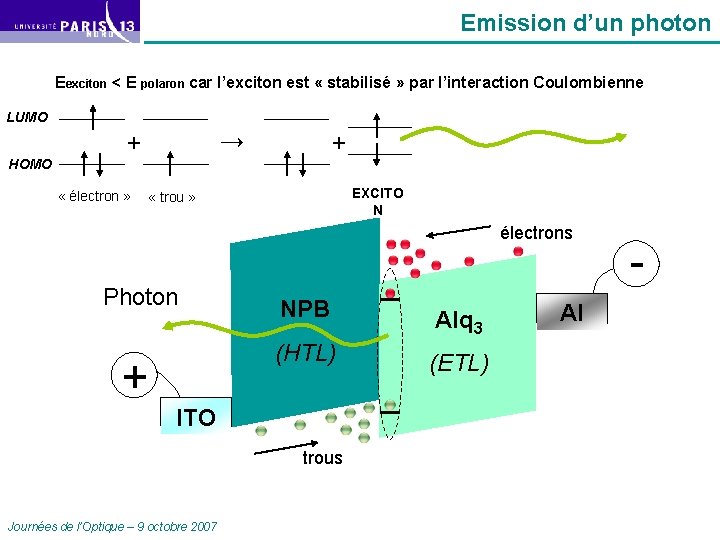

Emission d’un photon Eexciton < E polaron car l’exciton est « stabilisé » par l’interaction Coulombienne LUMO → + + HOMO « électron » EXCITO N « trou » électrons Photon + NPB Alq 3 (HTL) (ETL) - Al ITO trous Journées de l’Optique – 9 octobre 2007 19

Paramètre-clé du transport : la mobilité Densité de courant Densité de porteurs (A/m²) (electrons ou trous) Mobilité (m²/V. s) Champ électrique (V/m) Modèle de mobilité H. Bässler, Phys. Stat. Sol. B 175, 15 (1993) σ = largeur (RMS) de la densité d’états (LUMO pour électrons, HOMO pour trous) Σ = paramètre désordre géométrique Temperature dependence of the zero-field mobility of four PPV derivatives Martens et al, Phys. Rev. B 61, 7489 - 7493 (2000) Journées de l’Optique – 9 octobre 2007 Ordres de grandeur (matériaux désordonnés) : μ ~ 10 -10 – 10 -3 cm². V-1. s-1 Silicium : μ ~ 103 cm². V-1. s-1 μ ↗ avec T et avec E En général μelectron << μtrou 20

Différences SC inorganique/SC organique Semiconducteurs Organiques / OLEDs Electrons (trous) localisés sur UNE molécule (=polarons) : les charges sautent d’une molécule à l’autre Mobilité très faible augmentant avec T Pas de dopage nécessaire : les charges viennent des électrodes Semiconducteurs INorganiques / LEDs Electrons (trous) délocalisés dans le cristal : bandes d’énergie Mobilité élevée diminuant avec T Dopage nécessaire : charges libres dans le matériau Caractère redresseur (diode) = jonction PN Caractère redresseur d’une diode = différence des travaux de sortie des métaux utilisés pour l’injection Hétérostructures limitées (accord de maille !) Grande variété de structures possibles Emission restreinte à certaines λ (gap) Emission dans tout le spectre visible, mélanges… Journées de l’Optique – 9 octobre 2007 21

Plan Introduction Quelques éléments de physique des semiconducteurs organiques 20 ans de recherche (1987 -2007) : les avancées majeures Hétérostructures Dopage des couches de transport Matériaux phosphorescents OLEDs blanches Quels défis pour demain ? Journées de l’Optique – 9 octobre 2007 22

1987 : 1ère OLED à hétérostructure C. W. Tang, S. Van Slyke, APL 51 (12), 913 -915, 1987. Performances : 1, 5 lumen/Watt (luminance 1000 cd/m²) Rendement interne ~ 5% (rapport photons générés / électrons injectés) Journées de l’Optique – 9 octobre 2007 23

1987 ~ 1997 : développements Amélioration des hétérostructures → injection / équilibre électrons-trous HIL LUMO level HTL Anode EML Exciton ETL Electron EIL Cathode EIL = Electron Injection Layer ETL = Electron Transport Layer EML = Emissive Layer HTL = Hole Transport Layer + HIL = Hole Injection Layer (Cu. Pc) Hole HOMO level +- Développement molécules avec rendements de photoluminescence → 100% 1997 : 1ère mise sur le marché d’un écran de petite taille Pioneer Rendements internes maximum obtenus : 25% Journées de l’Optique – 9 octobre 2007 24

1998 : Matériaux phosphorescents LUMO + Addition de deux spins ½ → spin total 0 (singulet) : probabilité 25% HOMO S 1 Transition permise (~ns) S 0 Journées de l’Optique – 9 octobre 2007 ~ 75 % 1 2 - + ~ 25 % + 1 2 → spin total 1 (triplet) : probabilité 75% « trou » « électron » T 1 Transition non radiative 25

Matériaux phosphorescents Complexes organométalliques avec un élément lourd (Pt, Ir) → le couplage spin-orbite rend les triplets émissifs : PHOSPHORESCENCE Rendement total (externe) = ηrecombi = proba qu’un electron et un trou se rencontrent ~100% X ηPL = rendement de photoluminescence → 100 % = ηint Rendement interne X ζ = fraction des excitons donnant un photon 25% → 100 % (phosphorescence) X ηextraction = proba que le photon sorte du dispositif ~ 20% = 20% maxi Journées de l’Optique – 9 octobre 2007 Adachi et al. , J. Appl. Phys. 90, 10, 5048 -5051 (2001) Rendements internes de 100% démontrés ! 26

2001 : Le dopage Principe du dopage p : créer des trous libres Inorganique Organique Evide Bande de conduction LUMO Niveau de Fermi Bande de valence 1. 6% HOMO LUMO Dopant F 4 -TCNQ La conductivité passe de 10 -10 S/cm (non dopé) à ~10 -5 S/cm 0. 4 % Non dopé Efficacité record avec une diode P-I-N : 130 lumen/Watts (à 100 cd/m²) dans le vert M. Pfeiffer et al. , Organic Electronics 4, 89 -103 (2003). Journées de l’Optique – 9 octobre 2007 (LED inorganique In. Ga. N verte ~60 lumen/W) 27

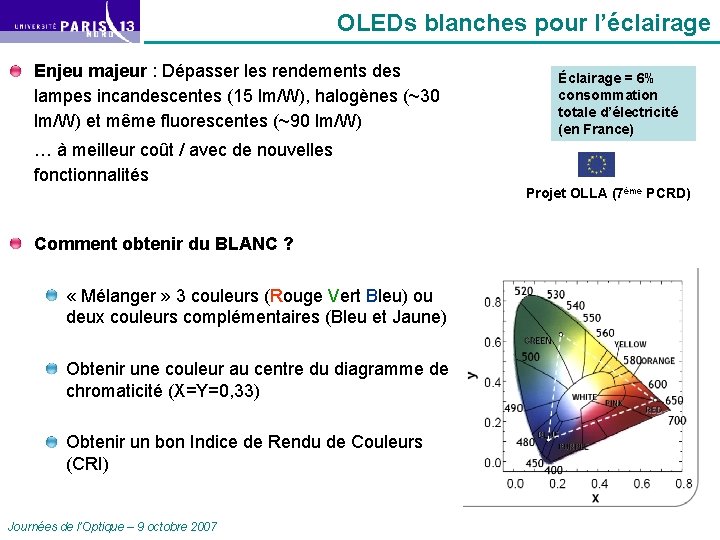

OLEDs blanches pour l’éclairage Enjeu majeur : Dépasser les rendements des lampes incandescentes (15 lm/W), halogènes (~30 lm/W) et même fluorescentes (~90 lm/W) Éclairage = 6% consommation totale d’électricité (en France) … à meilleur coût / avec de nouvelles fonctionnalités Projet OLLA (7ème PCRD) Comment obtenir du BLANC ? « Mélanger » 3 couleurs (Rouge Vert Bleu) ou deux couleurs complémentaires (Bleu et Jaune) Obtenir une couleur au centre du diagramme de chromaticité (X=Y=0, 33) Obtenir un bon Indice de Rendu de Couleurs (CRI) Journées de l’Optique – 9 octobre 2007 28

OLEDs blanches Concept clé pour le mélange des couleurs : transfert d’énergie Transfert d’un exciton vers une molécule de gap plus faible (bleu → vert → rouge) : transferts de Förster ou de Dexter D* Ex : Choukri et al. , APL 89, 183513 (2006) + HOMO ITO Cu. Pc + + NPB 10 nm 100 -150 nm 50 nm - - Cathode ETL + HIL Anode - - - HTL - + A D A* 1) Les excitons sont formés à l’interface NPB/DPVBi 2) Certains se désexcitent (bleu) et d’autres diffusent 3) Ceux qui ont diffusé transfèrent leur énergie vers le rubrène de gap plus faible (jaune) + DPVBi : Rubrène Alq 3 Li. F / Al 10 nm 1. 2 / 100 nm 60 -e : e nm CRI = 70 x=0. 33 y=0. 33 Etat de l’art (mai 2007) : 25 lm/W à 1000 cd/m², 5000 h (Philips/Novaled) Journées de l’Optique – 9 octobre 2007 29

OLEDs blanches Y. Sun et al. , Nature 440, 908 -912 (2006) Concept développé par Sun et Forrest : - Excitons singulets transfèrent leur énergie sur une molécule fluorescente bleue proche de la zone de recombinaison - Les excitons triplets peuvent diffuser sur des grandes distances (> 10 nm) et atteindre des phosphorescents verts et rouges → rendement externe 18, 7% Zones de recombinaison CRI = 85 Journées de l’Optique – 9 octobre 2007 30

Evolution des performances des OLEDs Efficacité lumineuse (Lumen/W) 140 Al. In. Ga. P Rouge/Jaune OLEDs PLEDs (polymères) In. Ga. N vert OLEDs Blanches Al. In. Ga. P 120 100 OLED 100 Oled 80 120 80 blanche 60 60 40 40 20 20 0 0 Tubes fluorescents Halogènes Lampes incandescentes 1965 1970 1975 1980 1985 1990 1995 2000 2005 Année (D’après K. Leo, Université technique de Dresde) Journées de l’Optique – 9 octobre 2007 31

Plan Introduction Quelques éléments de physique des semiconducteurs organiques 20 ans de recherche (1987 -2007) : les avancées majeures Quels défis pour demain ? Un problème pour les opticiens : l’extraction lumineuse La durée de vie est-elle encore un problème ? La diode laser organique Journées de l’Optique – 9 octobre 2007 32

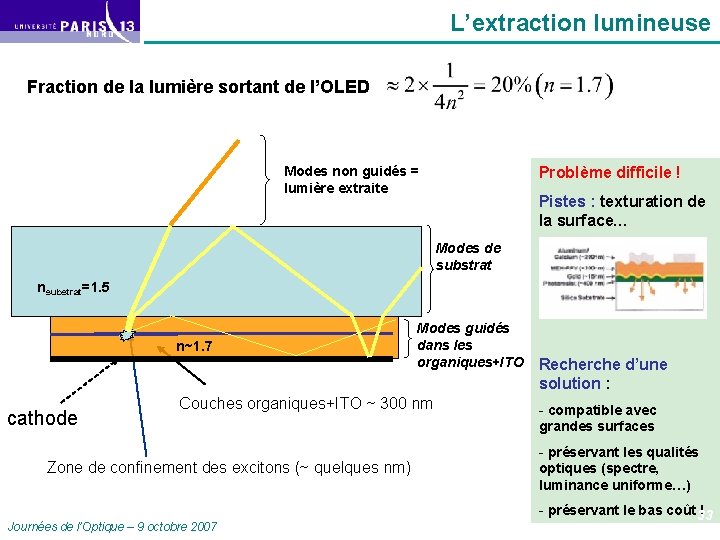

L’extraction lumineuse Fraction de la lumière sortant de l’OLED Problème difficile ! Modes non guidés = lumière extraite Pistes : texturation de la surface… Modes de substrat nsubstrat=1. 5 n~1. 7 cathode Modes guidés dans les organiques+ITO Couches organiques+ITO ~ 300 nm Zone de confinement des excitons (~ quelques nm) Journées de l’Optique – 9 octobre 2007 Recherche d’une solution : - compatible avec grandes surfaces - préservant les qualités optiques (spectre, luminance uniforme…) - préservant le bas coût ! 33

La durée de vie : encore un problème ? Problèmes : grande sensibilité des porteurs de charge (= radicaux) à O 2 et H 2 O interfaces (migration métaux, “dark spots”) Photoblanchiement (problème intrinsèque) Solutions : Encapsulation indispensable Contrôle de la pureté des matériaux Choix de matériaux stables sous contrainte thermique (haut Tg) 107 h à 300 cd/m² → durée de vie record >10 millions d’heures démontrées pour émetteurs rouges → Limite actuelle pour émetteurs bleus ~10 000 h Journées de l’Optique – 9 octobre 2007 Meerheim et al. , APL 89, 061111(2006) 34

Pourquoi pas de diode laser organique ? Nombreuses tentatives depuis + de 15 ans = échecs Deux principaux verrous identifiés Pertes aux électrodes Al Faibles indices → Faible confinement → le mode guidé s’étend jusqu’aux électrodes ITO Bandes d’absorption intenses et larges des polarons autour des longueurs d’onde où il existe du gain → Lancement d’une thématique “laser organique” au LPL (ANR en 2007) Journées de l’Optique – 9 octobre 2007 35

Applications innovantes OLEDs flexibles OLEDs transparentes Mythe devenu réalité ? Univ. Braunschweig Au-delà de l’éclairage : de nouvelles applications Exemple : « patch lumineux » pour le traitement des cancers de la peau par photothérapie dynamique (Univ. Saint-Andrews - Lumicure® ) Journées de l’Optique – 9 octobre 2007 36

Conclusion Les OLEDs sont basées sur un nouveau type de «matériau pour l’optique » : le semiconducteur organique aux propriétés très différentes du SC classique En 20 ans de recherches des progrès impressionnants : rendements internes de 100%, efficacité lumineuse à 1000 cd/m² de 110 lm/Watts (vert), 25 lm/W (blanc), durées de vie >10 000 h La commercialisation déjà entamée va rentrer dans une nouvelle ère (marché des écrans) Fonctionnalités originales possibles : flexibilité, transparence… Ecran 11 pouces (3 mm épaisseur) SONY disponible sur le marché grand public en décembre 2007 Quelques défis : ↗durée de vie des émetteurs bleus, surpasser l’efficacité des tubes fluorescents (blanc), extraction lumineuse, réaliser le laser organique ? … et trouver de nouvelles applications ! Journées de l’Optique – 9 octobre 2007 37

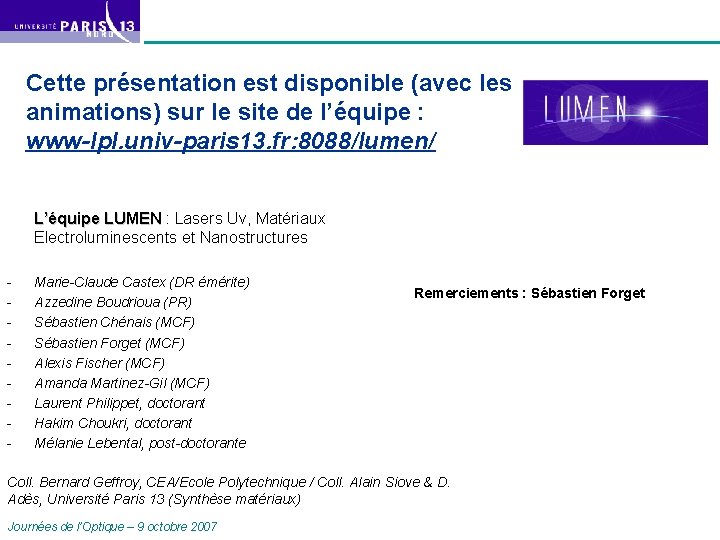

Cette présentation est disponible (avec les animations) sur le site de l’équipe : www-lpl. univ-paris 13. fr: 8088/lumen/ L’équipe LUMEN : Lasers Uv, Matériaux L’équipe LUMEN Electroluminescents et Nanostructures - Marie-Claude Castex (DR émérite) Azzedine Boudrioua (PR) Sébastien Chénais (MCF) Sébastien Forget (MCF) Alexis Fischer (MCF) Amanda Martinez-Gil (MCF) Laurent Philippet, doctorant Hakim Choukri, doctorant Mélanie Lebental, post-doctorante Remerciements : Sébastien Forget Coll. Bernard Geffroy, CEA/Ecole Polytechnique / Coll. Alain Siove & D. Adès, Université Paris 13 (Synthèse matériaux) Journées de l’Optique – 9 octobre 2007 38
