Les Normes ISA pour l’Intégration du Système de Production dans l’Entreprise Prochim / Propharma

Les Normes ISA pour l’Intégration du Système de Production dans l’Entreprise Prochim / Propharma LYON 30 -31/01/2001 Jean Vieille, animateur FBF, président ISA France (Consultant) Laurent Bochet, FBF, ISA (SINFOR Automation) Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

Sommaire • • Situation La norme ISA S 95 La norme ISA S 88

Sommaire • • Situation La norme ISA S 95 La norme ISA S 88 Bénéfices L’ISA Situation et Evolution Le FBF Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

Situation Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

Situation Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

COMPANY OWNED IN THE PAST A COMPANY OWNED ALL OF ITS MANUFACTURING PROCESS COMPANY

COMPANY OWNED IN THE PAST A COMPANY OWNED ALL OF ITS MANUFACTURING PROCESS COMPANY OWNED STRATEGIC RELATIONSHIP COMPANY OWNED Source : SEQUENCIA Jean Vieille IN THE FUTURE A COMPANY HAS MANY MORE MANUFACTURING OPTIONS Prochim Pro. Pharma Lyon 31/01/2001 RECENTLY BOUGHT

Evolution de la gestion industrielle - Réduction des coûts -Amélioration de l’efficacité -Création de

Evolution de la gestion industrielle - Réduction des coûts -Amélioration de l’efficacité -Création de valeur - Amélioration des performances Par la coopération entre les acteurs de la chaîne logistique Par la collaboration entre communautés de marché Par l’intégration Source : SAP des processus de Jean Vieille gestion Prochim Pro. Pharma Lyon 31/01/2001

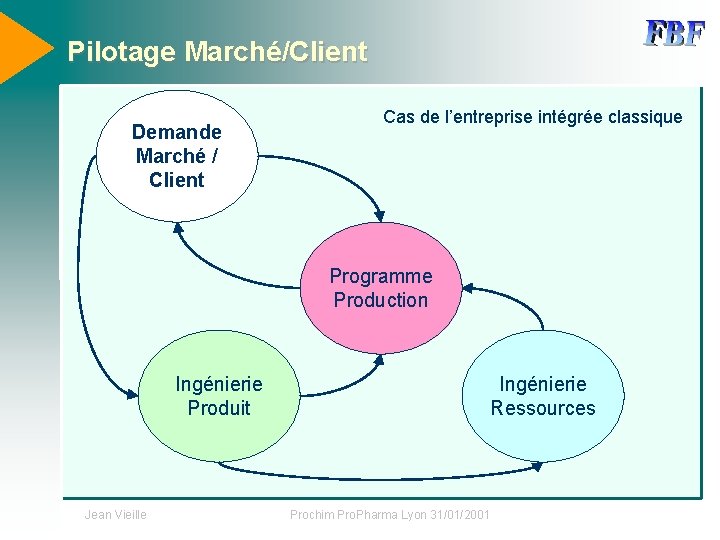

Pilotage Marché/Client Demande Marché / Client Cas de l’entreprise intégrée classique Programme Production Ingénierie

Pilotage Marché/Client Demande Marché / Client Cas de l’entreprise intégrée classique Programme Production Ingénierie Produit Jean Vieille Ingénierie Ressources Prochim Pro. Pharma Lyon 31/01/2001

L’Entreprise Réactive Demande Marché Client Programme Production Ingénierie Ressources Ingénierie Produit Jean Vieille Prochim

L’Entreprise Réactive Demande Marché Client Programme Production Ingénierie Ressources Ingénierie Produit Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

La Norme ISA S 95 Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

La Norme ISA S 95 Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

S 95 : Positionnement S 95 Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

S 95 : Positionnement S 95 Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

S 95 : Convergence culturelle Les Gestionnaires comprennent la complexité de l’Entreprise – «

S 95 : Convergence culturelle Les Gestionnaires comprennent la complexité de l’Entreprise – « Le but de l ’Entreprise est de gagner de l ’Argent… – Le système de Contrôle est une boîte (mystérieuse ? ) noire» Les Automaticiens comprennent la complexité des installations – « Le but de l ’Entreprise est de Fabriquer… – L’Entreprise est une espèce de nuage…(Le pouvoir au 32° dans la moquette !)» Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001 Planification des Ressources de l ’Entreprise Données Système de contrôle

S 95 : Produits et Fabrication Mesurable (ex. Poids) Types Produit & Fabrication Comptabilisable

S 95 : Produits et Fabrication Mesurable (ex. Poids) Types Produit & Fabrication Comptabilisable Quantité d’Information Entreprise <-> Production Mélangé Discontinu à l’Ordre Continu Conçu Assemblé à l’Ordre Répétitif Forte Faible Forte Jean Vieille Variabilité du Produit Prochim Pro. Pharma Lyon 31/01/2001 Faible

S 95 : Réponse Stratégies logistiques Fabrication Conception. Configuration à la sur à la

S 95 : Réponse Stratégies logistiques Fabrication Conception. Configuration à la sur à la Commande Stock Commande S 95 n’est pas S 95 PDXI NAMUR Modèles de Production Continue S 88. 01 Modèles de Production Discontinue SME Modèles de Production Discrète Stratégies de production Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001 limitée à des processus de production ou de logistique spécifiques

S 95 : Domaines PRM Systèmes de pilotage logistique Programme de production usine et

S 95 : Domaines PRM Systèmes de pilotage logistique Programme de production usine et gestion opérationnelle Niveau 4 Systèmes de Contrôle de production Supervision de zone, Programme détaillé de production Niveau 3 Niveaux 2, 1, 0 Systèmes de contrôle Procédés Discontinus Jean Vieille Systèmes de contrôle Procédés Continus Systèmes de contrôle Procédés Discrets Prochim Pro. Pharma Lyon 31/01/2001 Interface définie dans S 95. 00. 01/02 Modèles définis dans S 95. 00. 03

S 95 : Contenu de la norme S 95. 00. 01 Terminologie S 95.

S 95 : Contenu de la norme S 95. 00. 01 Terminologie S 95. 00. 02 Structures de Données Attributs Jean Vieille S 95 Intégration Entreprise Contrôle S 95. 00. 01 Modèles d. S 95. 00. 03 Modèles des Activités de production Prochim Pro. Pharma Lyon 31/01/2001

S 95 : Fonctions du Domaine du Contrôle Traitement Commandes (1. 0) rfo rm

S 95 : Fonctions du Domaine du Contrôle Traitement Commandes (1. 0) rfo rm Co Ob anc ût & je e de ctifs Prod Pr d u od e c ctio uc oû n tio t n Ca Expéditions (8. 0) (9. 0) pa Programme de Conditionnement c Pr od ité d e P uct P de rogra ion d rod Pr m u P uc od me lan tio uc n tio n Besoins court terme Process Data Contrôle de la Matières & Énergie Demandes de Sp Production éc. Dérogation. E (3. 0) ific n l Dispo Matières et énergie ign ati on e s Do Sta n nd Ré née ard s P su et lta Cl r ts océ ien AQ dé t at og s P ion d ro Pe (2. 0) Maintenance (10. 0) AQ tats Ré sul Assurance Qualité (6. 0) E Pro xigen duit c $ P es rocé dé Méthodes et Standards Demandes de Maintenance s dre s d B Ma eso ’ach int ins ats en an ce ini Or Stocks (7. 0) s F (5. 0) é céd Pro et uit é rod céd e P air Pro et r-F voi uit od Sa Pr nfo e I nd ma De Réponses Retours Maintenance tion ma des nfir Co man s e m Co trant En ns soi es Be tièr Ma ergie n &É Achats Recherche & Développement Ingénierie Jean Vieille Gestion uit Contrôle Matières Énergie (4. 0) Stocks produits finis Plan de Production Comptabilité Industrielle r Dé B Lon esoin s Ma g term tièr e Én es & erg ie R Confirmation Expéditions Libération Expéditions ie erg e r atiè m n ptio éce én s et Prochim Pro. Pharma Lyon 31/01/2001 E St xige an n Cl dar ces ie d nt & Frontière Entreprise / Contrôle Marketing & Ventes

S 95 : Information de Production Information d’Entreprise Programme de Production, Gestion Opérationnelle, etc.

S 95 : Information de Production Information d’Entreprise Programme de Production, Gestion Opérationnelle, etc. Définition Produit Capacité de Production Programme de Production (Comment fabriquer) (Ressources disponibles) (Ce qu’il faut Produire, Résultats) Information de Contrôle de la Production Supervision de Zone, Programme de Production détaillé, Sûreté, etc. Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

S 95 : Cycles de la production Programme Production Besoins Segment Définition du produit

S 95 : Cycles de la production Programme Production Besoins Segment Définition du produit Ingénierie Produit Jean Vieille Segments Produit Segments Procédé Ressources Prochim Pro. Pharma Lyon 31/01/2001 Capabilités de Production Ingénierie Ressources

S 95 : Autres travaux Tous les Processus de Gestion Tous les Processus de

S 95 : Autres travaux Tous les Processus de Gestion Tous les Processus de Production OAG – BIZTALK – XML Schemas Jean Vieille ISA S 95 XML Schemas Prochim Pro. Pharma Lyon 31/01/2001

La Norme ISA S 88 Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

La Norme ISA S 88 Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

Domaines de responsabilité traditionnels Opérateur : Bonne marche de l'installation, exécute du plan de

Domaines de responsabilité traditionnels Opérateur : Bonne marche de l'installation, exécute du plan de production Automaticien : Automatisme de l'ensemble des équipements et du procédé Procédé Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

Domaines de responsabilité S 88 Opérateur : Performance de la production Ingénieur Procédé :

Domaines de responsabilité S 88 Opérateur : Performance de la production Ingénieur Procédé : Automatisme du procédé de fabrication indépendant des équipements Automaticien, fournisseur de l'équipement : Automatisme Equipement Procédé Equipement physique : machine, cellule procédé Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

Evolution de l’automatisme Automatisme idéal Flexibilité S 88 Exploitation manuelle Capabilité Automatisme Classique Jean

Evolution de l’automatisme Automatisme idéal Flexibilité S 88 Exploitation manuelle Capabilité Automatisme Classique Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001 Complexité

Vue d’ensemble Fabrique un batch de QR 6 ! L’Exécution Le Programme Le Rapport

Vue d’ensemble Fabrique un batch de QR 6 ! L’Exécution Le Programme Le Rapport L’ Equipement QR 6 Le Batch La Recette Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

Comment transformer… Introduire le linge Le Ajouter de l’eau Agiter Et de la lessive

Comment transformer… Introduire le linge Le Ajouter de l’eau Agiter Et de la lessive Vidanger ss ive H C T A B Sortir le linge Jean Vieille Essorer Vidanger Prochim Pro. Pharma Lyon 31/01/2001 Rincer

une machine à laver… Chargement - Linge Chargement - Eau - Détergent Le Agitation

une machine à laver… Chargement - Linge Chargement - Eau - Détergent Le Agitation - 20’ Vidange - Egoût ss ive 8 8 S Déchargement - Linge Jean Vieille Essorage - 5’ Vidange Chargement - Egoût - Eau Rinçage Prochim Pro. Pharma Lyon 31/01/2001

En machine à café? Chargement - Eau - Café Agitation - 10” Vidange -

En machine à café? Chargement - Eau - Café Agitation - 10” Vidange - Tasses à café Ca fé 8 8 S Déchargement - Linge Jean Vieille Essorage - 5’ Vidange Chargement - Egoût - Eau Rinçage Prochim Pro. Pharma Lyon 31/01/2001

S 88 : Cycles de vie de la production Programme Production S 88 :

S 88 : Cycles de vie de la production Programme Production S 88 : Programme S 88 : Ressources S 88 : Recette Ingénierie Produit Jean Vieille S 88 : Éléments Procéduraux d’Équipement Prochim Pro. Pharma Lyon 31/01/2001 Ingénierie Ressources Production

S 88 : Les 3 domaines du Batch Chimiste Ing. Procédé Ingénierie Produit: Comment

S 88 : Les 3 domaines du Batch Chimiste Ing. Procédé Ingénierie Produit: Comment fabriquer ? Modèle Processus, Recette Générale/Site Ingénierie Procédé: Comment fabriquer en tenant compte des services disponibles? Modèle Procédural, Recette Maître/Contrôle Ingénierie Contrôle: Quels services peuvent (doivent) Ing. Procédé + être offerts par l’installation physique Automaticien Modèle Procédural, Contrôle des équipements Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

S 88 : Convergence Processus Equipement Définition des processus Modèle Processus Domaine PRS Modèle

S 88 : Convergence Processus Equipement Définition des processus Modèle Processus Domaine PRS Modèle Physique Supérieur P&ID • Cellule Procédé • Units Modèle Procédural Recette Domaine ORS Modèle Fonctions Procédural Equipement: Equipement Jean Vieille Phase Operation Unit Procedure Transfer Modèle Physique P&ID Inférieur • Units • EM, CM Prochim Pro. Pharma Lyon 31/01/2001

S 88 : Du Processus au Modèle Procédural Elements Procéduraux Procédure Modèle Physique Modèle

S 88 : Du Processus au Modèle Procédural Elements Procéduraux Procédure Modèle Physique Modèle Processus Equipements Fonctionnalité Processus Cellule Procédé Processus Procédure unité Opération Phase Jean Vieille Unité Module Equipement Prochim Pro. Pharma Lyon 31/01/2001 Etape Processus Opération Processus Action Processus

S 88 : Pilotage Batch - de la stratégie à l’exécution Prévision et planification

S 88 : Pilotage Batch - de la stratégie à l’exécution Prévision et planification de la production Ordonancement de la production Batch Manager Exécution des recettes Procédures opératoires Phases Fabrication du produit Control Modules Capteurs, Actionneurs télécommandés Jean Vieille Indicateurs locaux Actionneurs manuels Prochim Pro. Pharma Lyon 31/01/2001 Contrôle des équipements

Bénéfices Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

Bénéfices Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

Bénéfices : S 88 et S 95 Entreprise A « Produit » Entreprise B

Bénéfices : S 88 et S 95 Entreprise A « Produit » Entreprise B « Produit » S 88 S 95 Entreprise X « Production » S 88 Qualité S 88 Cellule de production X 1 X 2 S 88 S 95 Maintenance Jean Vieille Entreprise Y « Production » Prochim Pro. Pharma Lyon 31/01/2001 S 88 Cellule de production Y 1 Y 2

Bénéfices • S 88: pour les automaticiens – Flexibilité: • Mise en œuvre facilitée

Bénéfices • S 88: pour les automaticiens – Flexibilité: • Mise en œuvre facilitée de nouveaux produits • Optimisation des ressources de production – Validation • Robustesse des automatismes • S 95 : pour les gestionnaires – Terminologie • Communication Gestion – Production – Modèles • Découplage de la planification et de la production • Réduction des coûts de l’intégration • S 88 et S 95 – Communication fluide avec le système de production – Un référentiel pour les applications Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

Bénéfices : Responsabilité des utilisateurs • Trop peu d’utilisateurs impliqués dans ces normes –

Bénéfices : Responsabilité des utilisateurs • Trop peu d’utilisateurs impliqués dans ces normes – Les « vendeurs » n’ont pas forcément le même intérêt que les utilisateurs (voir Fieldbus !) – Ceci est général : le FBF peine à mobiliser les utilisateurs • La participation aux travaux de normalisation peut procurer des avantages concurrentiels – Explosion du E-Business avec répercussions dans l’atelier – Reconfiguration rapide, – Optimisation des ressources – Coût de possession Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

L’ISA Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

L’ISA Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

ISA • “ISA - The Instrumentation, Systems and Automation Society” www. isa. org –

ISA • “ISA - The Instrumentation, Systems and Automation Society” www. isa. org – Société scientifique – Origine américaine, le président est d’origine Française, le prochain est Italien • Plus de 47, 000 membres – Présents dans 110 pays, Une soixantaine en France www. isa-france. org – Adhésion individuelle, ouverte à tous • Mission : « Aider les praticiens et les organisations à faire avancer les Sciences et Technologies de l’Instrumentation, des Systèmes et de l’Automation pour le bénéfice de l’Industrie et de l’Humanité » Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

ISA : Normes, publications, activités • Publications – Revues : In. Tech, Industrial Computing,

ISA : Normes, publications, activités • Publications – Revues : In. Tech, Industrial Computing, Motion Control, Control Platforms – Livres, videos, logiciels • Manifestations – Expositions professionnelles - Conférences • • • Formation, : Plus de 50 modules Certification Normes Sections Etudiants Sections locales Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

ISA : SIGs Automation & Science Automation & Technology Aerospace Industries Automotive and Vehicular

ISA : SIGs Automation & Science Automation & Technology Aerospace Industries Automotive and Vehicular Analysis Chemical and Petroleum Automatic Control Construction and Design Systems Food & Pharmaceutical Computer Technology Industries Electro-Optics Glass and Ceramics Environmental Industries Management Marketing and Sales Process Management Mining and Metals Industries and Control Power Industry Robotics and Expert Pulp and Paper Industries Systems Textiles Industries Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

ISA : Comités de normalisation • Comités SP – lancés à l’initiative des membres

ISA : Comités de normalisation • Comités SP – lancés à l’initiative des membres – enquête d’utilité – Participation libre • Fonctionnement: – Constitution de groupes de travail, – Réunions (périodicité environ 2 mois) – Dialogues sur Internet… • Documents produits – Rapports techniques – Normes ANSI (américaines) • Les plus importantes deviennent des normes internationales IEC ou ISO Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

Situation et Evolutions Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

Situation et Evolutions Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

ISA SP 95 • Standard ANSI/ISA 95 “Intégration Systèmes de Contrôle - Système d

ISA SP 95 • Standard ANSI/ISA 95 “Intégration Systèmes de Contrôle - Système d ’Entreprise” • Comité SP 95 lancé en octobre 1996 • Partie 1 – ISA 95. 00. 01 – Publiée et disponible à l’ISA et à l’ANSI – « Fast Track » soumission jointe IEC / ISO le 24/01/200 • Partie 2 – ISA 95. 00. 02 – Draft 7 – Janvier 2001 pour le second vote du comité • Partie 3 – d. S 95. 00. 03 – Draft 3 – Octobre 2000 en revue Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

ISA SP 88 • Standard ANSI/ISA 88 « Batch Control » • Comité SP

ISA SP 88 • Standard ANSI/ISA 88 « Batch Control » • Comité SP 88 lancé en 1988 • Partie 1 – ISA 88. 00. 01 – Publiée et disponible à l’ISA et à l’ANSI – IEC 61512 -1 bilingue disponible auprès de l’IEC, l’UTE et l’AFNOR • Partie 2 – ISA 88. 00. 02 – Draft 18 – Juillet 2000 en revue à l’ANSI – Publication début 2001, disponible à l’ISA – Version IEC (61512 -2) bilingue pour 2001? • Partie 3 – ISA 88. 00. 03 – Contenu en discussion Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

Genèse S 88/S 95 et x. BF Namur ISA SP 88 IEC SC 65

Genèse S 88/S 95 et x. BF Namur ISA SP 88 IEC SC 65 A WG 11 87 88 90 92 94 WG 6 NE 3 3 95 96 NE 59 97 S 88. 01 99 2000 S 88. 02 IEC 61512 1 ISA SP 95 2001 S 88. 03 IEC Joined 615122 S 95. 02 S 95. 03. 01 Joined ISO TC 184 WBF 4 WGs EBF JBF FBF ASRID Jean Vieille 3 WGs Prochim Pro. Pharma Lyon 31/01/2001

Autres groupes • • • World Batch Forum European Batch Forum French Batch Forum

Autres groupes • • • World Batch Forum European Batch Forum French Batch Forum Finish Batch Forum Hungarian Batch Forum Japanese Batch Forum GAMP ISPE etc, etc Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

Le FBF Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

Le FBF Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

FBF : Origine • Prolongement francophone du World Batch Forum www. wbf. org –

FBF : Origine • Prolongement francophone du World Batch Forum www. wbf. org – « Association à but non-lucratif créée pour promouvoir la compréhension des concepts de la production par lots (Batch), les méthodes, technologies, normes et fournir à ses membres un avantage compétitif sur la scène mondiale d'aujourd'hui. » – « Le Forum Batch Francophone (FBF) assiste ses membres en supportant les objectifs du WBF par ses actions et ses services. » • Pas de lien formels (en discussion) • Cercle thématique N° 3 du Club 18 « Automatique et Automatismes Industriels » de la SEE, « Société de l’Électricité, de l’Électronique et des Technologies de l’Information et de la Communication » • Site Web www. frenchbatchforum. org Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

FBF : Activités • Conférences – Janvier 2000 – Novembre 2000 • Groupes de

FBF : Activités • Conférences – Janvier 2000 – Novembre 2000 • Groupes de travail – WG 1 : FDA et S 88 – WG 2 : Traçabilité – WG 4 : Modélisation procédés Batchs • Groupe joint WBF/FBF • Forum de discussion • Autres Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

FBF : Participation • 62 sociétés participantes: – – Universitaires Fournisseurs Intégrateurs Utilisateurs •

FBF : Participation • 62 sociétés participantes: – – Universitaires Fournisseurs Intégrateurs Utilisateurs • France, Canada, Suisse, Belgique • Adhésion sur le site Web – 2 niveaux Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001

30 Membres actifs • Intégrateurs / Conseils – – – – – Alternances AQM

30 Membres actifs • Intégrateurs / Conseils – – – – – Alternances AQM Cap Gemini Cira-Concept Courbon Euraltech Eurintech JMR Conseils PCA-Informatique – Sinfor – SPC Consultants – This Automation – 2 Consultants • Utilisateurs • Fournisseurs – – – – – APV ARC Informatique Aspen Tech Fisher Rosemount Foxboro Intellution ORSI Schneider Siemens • Universitaires – LAAS – LAG – UTT • Autres – Revue Mesures – Aventis – Baxter – Rhodia Jean Vieille Prochim Pro. Pharma Lyon 31/01/2001
