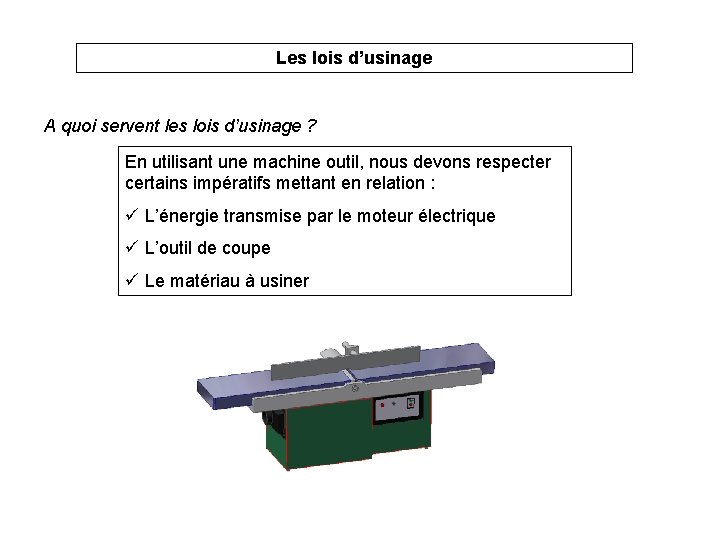

Les lois d’usinage A quoi servent les lois d’usinage ? En utilisant une machine outil, nous devons respecter certains impératifs mettant en relation : ü L’énergie transmise par le moteur électrique ü L’outil de coupe ü Le matériau à usiner
L’énergie transmise par le moteur électrique Le moteur électrique d’une machine outil professionnelle est alimenté par un courant alternatif triphasé de 380 Volts. En sortie de ce moteur, à l’aide (dans la plupart des cas) d’une poulie, l’énergie est transmise à un arbre porte-outil. Exemple : la dégauchisseuse
Les outils de coupe Nous utilisons dans le travail du bois, trois types d’outils : ü Les outils à fixation mécanique VC : de 40 à 50 m/s ü Les outils monobloc à mises rapportées (au carbure ou HSS) VC de 60 à 80 m/s ü Les outils monobloc acier VC de 50 à 60 m/s

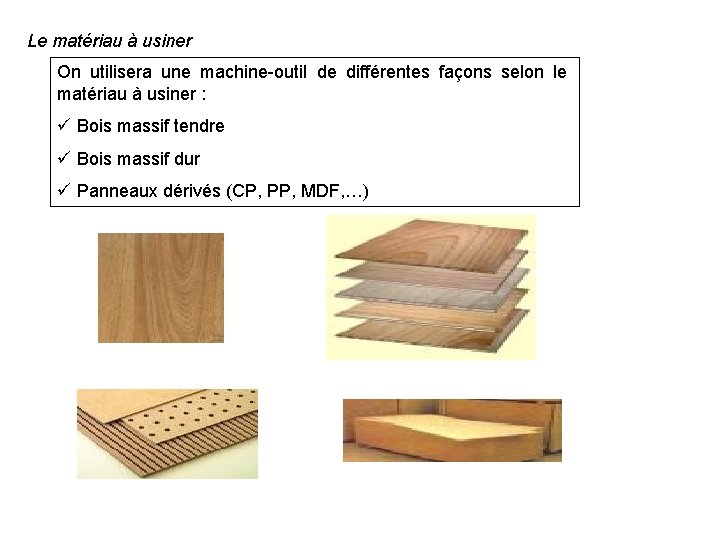

Le matériau à usiner On utilisera une machine-outil de différentes façons selon le matériau à usiner : ü Bois massif tendre ü Bois massif dur ü Panneaux dérivés (CP, PP, MDF, …)
Les lois d’usinage Afin de travailler de façon optimale et surtout en toute sécurité, il faudra tenir compte de plusieurs paramètres ü La vitesse de coupe est la distance parcourue par l’extrémité d’une arête tranchante dans une unité de temps. Elle s’exprime en mètres par secondes (m/s). Elle est fonction : ü Du diamètre de l’outil (D) exprimé en m ü De la fréquence rotation (n) exprimée en Tr/min Formule : Vc = . D. n 60 en m/s
ü La fréquence de rotation est le nombre de tours qu’effectue l’outil en une minute. Elle s’exprime en tr/min. Elle est fonction : ü Du diamètre de l’outil (D) exprimé en m ü De la vitesse de coupe (Vc) exprimée en m/s Formule : n= Vc. 60 . D en Tr/min Un abaque nous permet de vérifier par simple lecture si nous utilisons correctement un outil sur une machine.
Les lois d’usinage ü La vitesse d’avance C’est la vitesse de déplacement de la pièce de bois par rapport à l’outil de coupe ou de l’outil par rapport à la pièce Elle est fonction : ü Du pas d’usinage (P) exprimé en m ü De la fréquence rotation (n) exprimée en Tr/min ü Du nombre d’arêtes tranchantes de l’outil (Z) Formule : F=P. n. Z en m/min

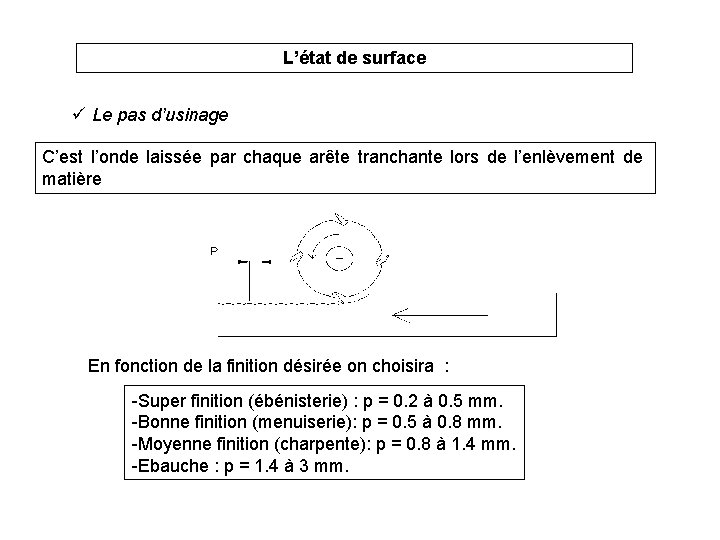

L’état de surface ü Le pas d’usinage C’est l’onde laissée par chaque arête tranchante lors de l’enlèvement de matière En fonction de la finition désirée on choisira : -Super finition (ébénisterie) : p = 0. 2 à 0. 5 mm. -Bonne finition (menuiserie): p = 0. 5 à 0. 8 mm. -Moyenne finition (charpente): p = 0. 8 à 1. 4 mm. -Ebauche : p = 1. 4 à 3 mm.
