Les lois des circuits et la Loi dOhm

Les lois des circuits et la Loi d’Ohm UG = 12 V G IG =…. . . U 1 = 4 V I 1 =…. . . U 2 =…. . . I 2 = 1. 2 A ? = UR =…. . . R = ……. Ω IR = 0. 5 A Grâce à ces exercices, tu vas apprendre à utiliser les lois des circuits. Tu verras, quand on maîtrise bien, ça devient un jeu de réflexion comme le Soduku! Cliquer sur « suivant »

Les lois des circuits et la Loi d’Ohm UG = 12 V G IG =…. . . U 1 = 4 V I 1 =…. . . U 2 =…. . . I 2 = 1. 2 A UR =…. . . R = ……. Ω Loi de la tension en série : UG= U 1+U 2 donc U 2= ……. . Loi de tension en dérivation UG=UR donc Ur = …. . Loi de l’intensité en série I 1=I 2= Loi de l’intensité en dérivation IG=I 1+IR=…. Loi d’Ohm : UR=R*IR donc R=. . IR = 0. 5 A Cliquer sur la flèche « suivant » dans le menu pour faire défiler les diapositives qui corrigent chaque calcul l’un après l’autre en apportant quelques explications. Mais tu dois essayer de faire chaque calcul par toi-même avant de cliquer pour avoir la solution.

A toi de jouer, ne cède pas à la facilité de cliquer trop vite, sinon, tu n’en tireras rien! "Dis-moi et j’oublierai, montre-moi et je me souviendrai, implique-moi et je comprendrai » Confucius, Vème siècle avant JC Source : http: //www. historywiz. com/confucianism. htm

Les lois des circuits et la Loi d’Ohm UG = 12 V G IG =…. . . U 1 = 4 V I 1 =…. . . U 2 =8 V I 2 = 1. 2 A UR =…. . . R = ……. Ω IR = 0. 5 A Loi de la tension en série : UG= U 1+U 2 donc U 2= UG-U 1=12 -4=8 V Loi de tension en dérivation UG=UR donc Ur = …. . Loi de l’intensité en série I 1=I 2= Loi de l’intensité en dérivation IG=I 1+IR=…. Loi d’Ohm : UR=R*IR donc R=. .

Les lois des circuits et la Loi d’Ohm UG = 12 V G IG =…. . . U 1 = 4 V I 1 =…. . . U 2 =8 V I 2 = 1. 2 A UR = 12 V R = ……. Ω Loi de la tension en série : UG= U 1+U 2 donc U 2= UG-U 1=12 -4=8 V Loi de tension en dérivation UG=UR donc Ur = UG= 12 V Loi de l’intensité en série I 1=I 2= Loi de l’intensité en dérivation IG=I 1+IR=…. Loi d’Ohm : UR=R*IR donc R=. . IR = 0. 5 A La résistance est branchée en dérivation directement sur le générateur

Les lois des circuits et la Loi d’Ohm UG = 12 V G IG =…. . . U 1 = 4 V I 1 = 1. 2 A U 2 =8 V I 2 = 1. 2 A UR = 12 V R = ……. Ω Loi de la tension en série : UG= U 1+U 2 donc U 2= UG-U 1=12 -4=8 V Loi de tension en dérivation UG=UR donc Ur = UG= 12 V Loi de l’intensité en série I 1=I 2= 1. 2 A Loi de l’intensité en dérivation IG=I 1+IR=…. Loi d’Ohm : UR=R*IR donc R=. . IR = 0. 5 A L’intensité est la même le long d’une boucle simple

Les lois des circuits et la Loi d’Ohm UG = 12 V G IG = 1. 7 A U 1 = 4 V I 1 = 1. 2 A U 2 =8 V I 2 = 1. 2 A UR = 12 V R = ……. Ω Loi de la tension en série : UG= U 1+U 2 donc U 2= UG-U 1=12 -4=8 V Loi de tension en dérivation UG=UR donc Ur = UG= 12 V Loi de l’intensité en série I 1=I 2= 1. 2 A Loi de l’intensité en dérivation IG=I 1+IR= 1. 2 + 0. 5 = 1. 7 A Loi d’Ohm : UR=R*IR donc R=. . IR = 0. 5 A On applique la loi des Nœuds ici : l’intensité qui arrive en A se sépare en deux parties (pas forcément égale). L’intensité principale est la somme des intensités de chaque branche

Attention, Confucius trouve que tu cliques un peu vite! Tu dois essayer de trouver par toi même! "Dis-moi et j’oublierai, montre-moi et je me souviendrai, implique-moi et je comprendrai » Confucius, Vème siècle avant JC Source : http: //www. historywiz. com/confucianism. htm

Les lois des circuits et la Loi d’Ohm Loi de la tension en série : UG= U 1+U 2 donc U 2= UG-U 1=12 -4=8 V Loi de tension en dérivation UG=UR donc Ur = UG= 12 V Loi de l’intensité en série I 1=I 2= 1. 2 A Loi de l’intensité en dérivation IG=I 1+IR= 1. 2 + 0. 5 = 1. 7 A Loi d’Ohm : UR=R*IR donc R=UR/IR= 12/0. 5=24Ω UG = 12 V G IG = 1. 7 A U 1 = 4 V I 1 = 1. 2 A U 2 =8 V I 2 = 1. 2 A UR = 12 V R = 24 Ω IR = 0. 5 A U R x I Trace un triangle séparé comme ci dessus en 3 parties Ecrit la formule à Connaître U=R x I = R U / I U / = R I Tu peux en déduire la formule de l’intensité et celle de la résistance : le trait horizontal représente un signe égal ou un trait de fraction =

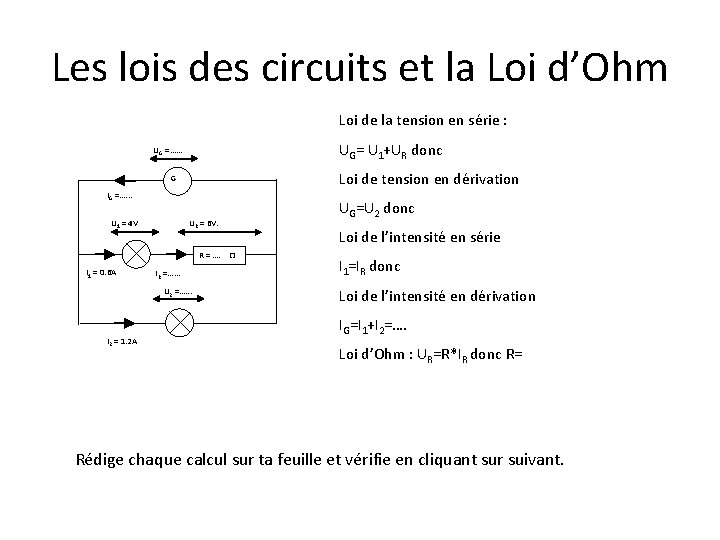

Les lois des circuits et la Loi d’Ohm Loi de la tension en série : UG= U 1+UR donc UG =…. . . Loi de tension en dérivation G IG =…. . . UR = 6 V. U 1 = 4 V R = …. Ω I 1 = 0. 6 A IR =…. . . U 2 =…. . . I 2 = 1. 2 A UG=U 2 donc Loi de l’intensité en série I 1=IR donc Loi de l’intensité en dérivation IG=I 1+I 2=…. Loi d’Ohm : UR=R*IR donc R= Rédige chaque calcul sur ta feuille et vérifie en cliquant sur suivant.

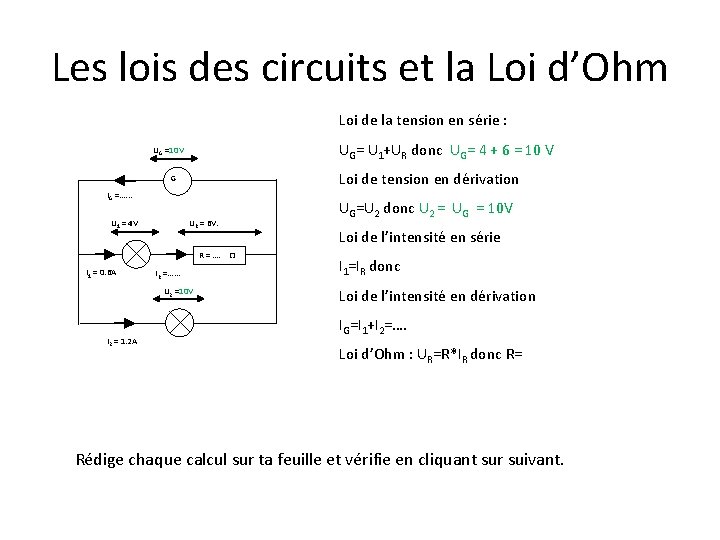

Les lois des circuits et la Loi d’Ohm Loi de la tension en série : UG= U 1+UR donc UG=4 + 6 = 10 V UG =10 V Loi de tension en dérivation G IG =…. . . UR = 6 V. U 1 = 4 V R = …. Ω I 1 = 0. 6 A IR =…. . . U 2 =…. . . I 2 = 1. 2 A UG=U 2 donc Loi de l’intensité en série I 1=IR donc Loi de l’intensité en dérivation IG=I 1+I 2=…. Loi d’Ohm : UR=R*IR donc R= Rédige chaque calcul sur ta feuille et vérifie en cliquant sur suivant.

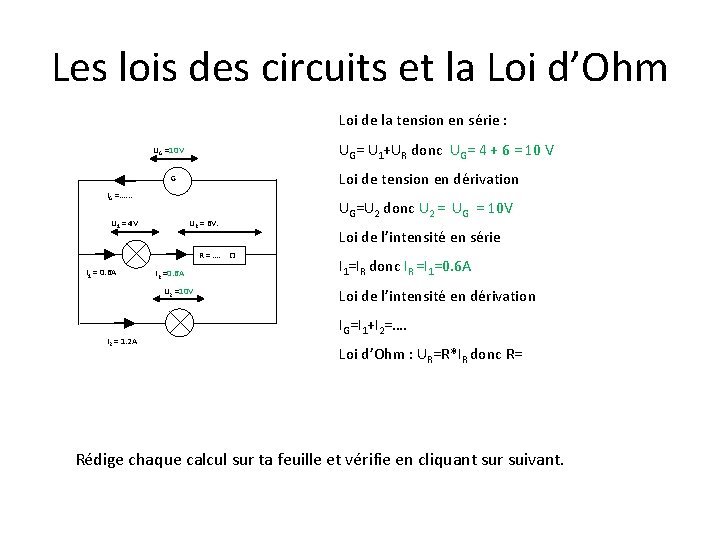

Les lois des circuits et la Loi d’Ohm Loi de la tension en série : UG= U 1+UR donc UG= 4 + 6 = 10 V UG =10 V Loi de tension en dérivation G IG =…. . . UR = 6 V. U 1 = 4 V R = …. Ω I 1 = 0. 6 A IR =…. . . U 2 =10 V I 2 = 1. 2 A UG=U 2 donc U 2 = UG = 10 V Loi de l’intensité en série I 1=IR donc Loi de l’intensité en dérivation IG=I 1+I 2=…. Loi d’Ohm : UR=R*IR donc R= Rédige chaque calcul sur ta feuille et vérifie en cliquant sur suivant.

Les lois des circuits et la Loi d’Ohm Loi de la tension en série : UG= U 1+UR donc UG= 4 + 6 = 10 V UG =10 V Loi de tension en dérivation G IG =…. . . UR = 6 V. U 1 = 4 V R = …. Ω I 1 = 0. 6 A IR =0. 6 A U 2 =10 V I 2 = 1. 2 A UG=U 2 donc U 2 = UG = 10 V Loi de l’intensité en série I 1=IR donc IR =I 1=0. 6 A Loi de l’intensité en dérivation IG=I 1+I 2=…. Loi d’Ohm : UR=R*IR donc R= Rédige chaque calcul sur ta feuille et vérifie en cliquant sur suivant.

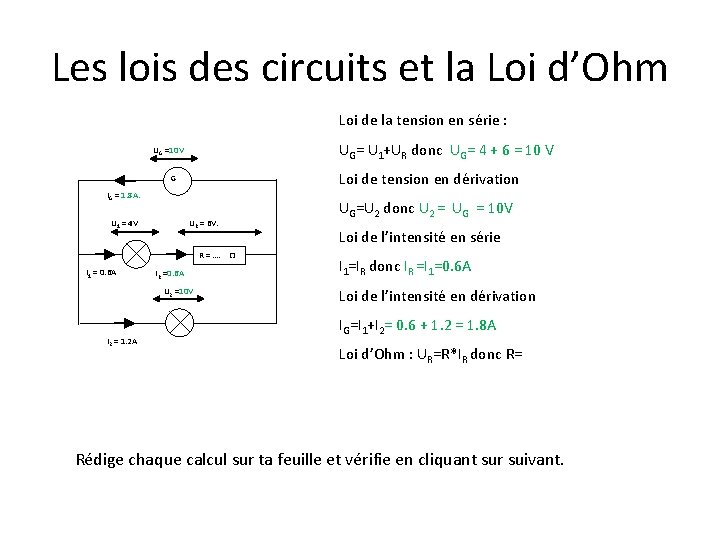

Les lois des circuits et la Loi d’Ohm Loi de la tension en série : UG= U 1+UR donc UG= 4 + 6 = 10 V UG =10 V Loi de tension en dérivation G IG = 1. 8 A. UR = 6 V. U 1 = 4 V R = …. Ω I 1 = 0. 6 A IR =0. 6 A U 2 =10 V I 2 = 1. 2 A UG=U 2 donc U 2 = UG = 10 V Loi de l’intensité en série I 1=IR donc IR =I 1=0. 6 A Loi de l’intensité en dérivation IG=I 1+I 2= 0. 6 + 1. 2 = 1. 8 A Loi d’Ohm : UR=R*IR donc R= Rédige chaque calcul sur ta feuille et vérifie en cliquant sur suivant.

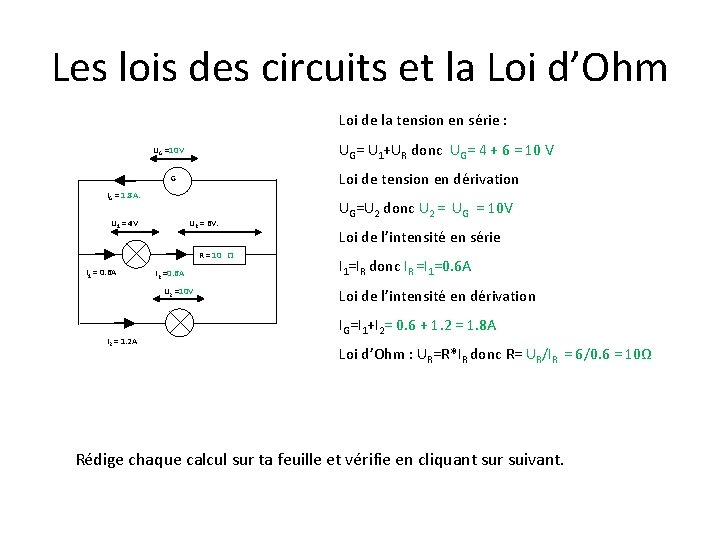

Les lois des circuits et la Loi d’Ohm Loi de la tension en série : UG= U 1+UR donc UG= 4 + 6 = 10 V UG =10 V Loi de tension en dérivation G IG = 1. 8 A. UR = 6 V. U 1 = 4 V R = 10 Ω I 1 = 0. 6 A IR =0. 6 A U 2 =10 V I 2 = 1. 2 A UG=U 2 donc U 2 = UG = 10 V Loi de l’intensité en série I 1=IR donc IR =I 1=0. 6 A Loi de l’intensité en dérivation IG=I 1+I 2= 0. 6 + 1. 2 = 1. 8 A Loi d’Ohm : UR=R*IR donc R= UR/IR = 6/0. 6 = 10Ω Rédige chaque calcul sur ta feuille et vérifie en cliquant sur suivant.

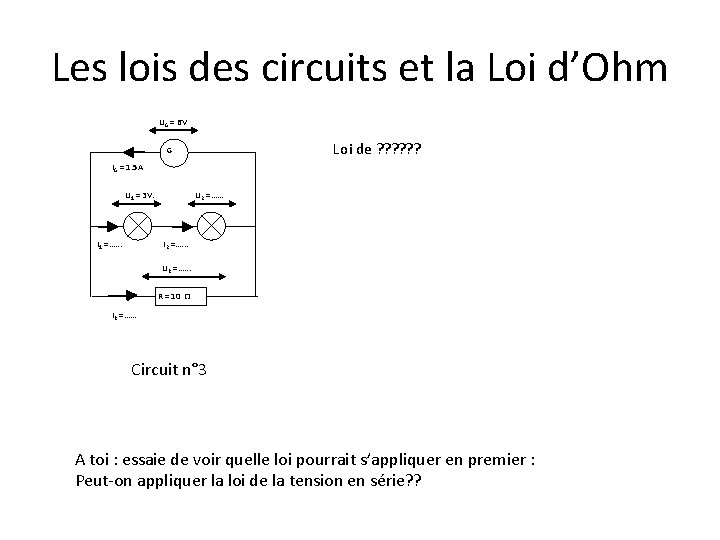

Les lois des circuits et la Loi d’Ohm UG = 6 V Loi de ? ? ? G IG = 1. 5 A U 1 = 3 V. I 1 =…. . . U 2 =…. . . I 2 =…. . . UR =…. . . R = 10 Ω IR =…. . . Circuit n° 3 A toi : essaie de voir quelle loi pourrait s’appliquer en premier : Peut-on appliquer la loi de la tension en série? ?

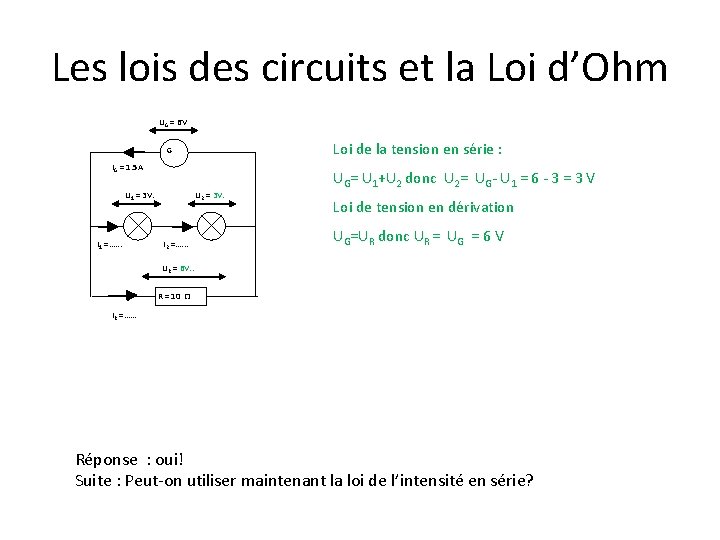

Les lois des circuits et la Loi d’Ohm UG = 6 V Loi de la tension en série : G IG = 1. 5 A U 1 = 3 V. I 1 =…. . . U 2 = 3 V. UG= U 1+U 2 donc U 2= UG- U 1 = 6 - 3 = 3 V I 2 =…. . . UR =…. . . R = 10 Ω IR =…. . . Réponse : oui, mais avec une soustraction ! Peut-on ensuite utiliser la loi de la tension en dérivation?

Les lois des circuits et la Loi d’Ohm UG = 6 V Loi de la tension en série : G IG = 1. 5 A U 1 = 3 V. I 1 =…. . . U 2 = 3 V. I 2 =…. . . UG= U 1+U 2 donc U 2= UG- U 1 = 6 - 3 = 3 V Loi de tension en dérivation UG=UR donc UR = UG = 6 V UR = 6 V. . R = 10 Ω IR =…. . . Réponse : oui! Suite : Peut-on utiliser maintenant la loi de l’intensité en série?

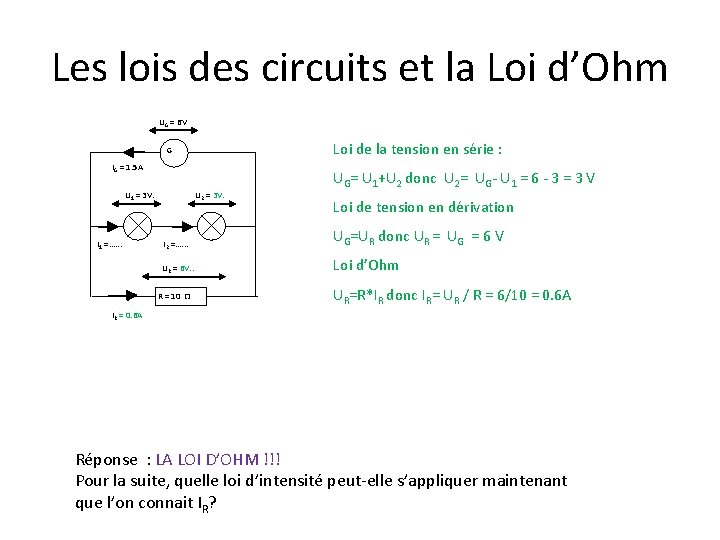

Les lois des circuits et la Loi d’Ohm UG = 6 V Loi de la tension en série : G IG = 1. 5 A U 1 = 3 V. I 1 =…. . . U 2 = 3 V. I 2 =…. . . UG= U 1+U 2 donc U 2= UG- U 1 = 6 - 3 = 3 V Loi de tension en dérivation UG=UR donc UR = UG = 6 V UR = 6 V. . R = 10 Ω IR =…. . . Réponse : non! On ne connait ni I 1, ni I 2 Peut-on alors utiliser la loi de l’intensité en dérivation?

Les lois des circuits et la Loi d’Ohm UG = 6 V Loi de la tension en série : G IG = 1. 5 A U 1 = 3 V. I 1 =…. . . U 2 = 3 V. I 2 =…. . . UG= U 1+U 2 donc U 2= UG- U 1 = 6 - 3 = 3 V Loi de tension en dérivation UG=UR donc UR = UG = 6 V UR = 6 V. . R = 10 Ω IR =…. . . Réponse : non! On ne connait ni I 1, ni IR Que reste-t-il alors pour « débloquer » la situation?

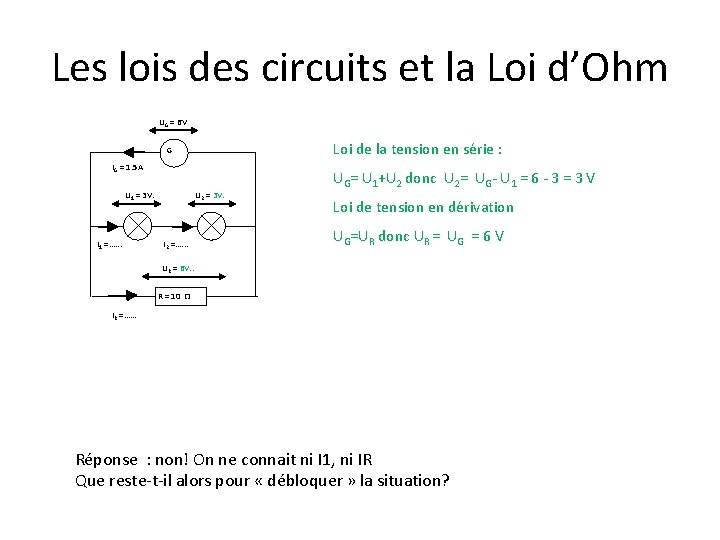

Les lois des circuits et la Loi d’Ohm UG = 6 V Loi de la tension en série : G IG = 1. 5 A U 1 = 3 V. I 1 =…. . . U 2 = 3 V. UG= U 1+U 2 donc U 2= UG- U 1 = 6 - 3 = 3 V Loi de tension en dérivation I 2 =…. . . UG=UR donc UR = UG = 6 V UR = 6 V. . Loi d’Ohm R = 10 Ω UR=R*IR donc IR= UR / R = 6/10 = 0. 6 A IR = 0. 6 A Réponse : LA LOI D’OHM !!! Pour la suite, quelle loi d’intensité peut-elle s’appliquer maintenant que l’on connait IR?

Les lois des circuits et la Loi d’Ohm UG = 6 V Loi de la tension en série : G IG = 1. 5 A U 1 = 3 V. I 1 = 0. 9 A U 2 = 3 V. Loi de tension en dérivation I 2 =…. . . UG=UR donc UR = UG = 6 V UR = 6 V. . Loi d’Ohm R = 10 Ω IR = 0. 6 A UG= U 1+U 2 donc U 2= UG- U 1 = 6 - 3 = 3 V UR=R*IR donc IR= UR / R = 6/10 = 0. 6 A Loi de l’intensité en dérivation IG=I 1+IR donc I 1=IG- IR= 1. 5 - 0. 6 = 0. 9 A Réponse : La loi de l’intensité en dérivation (loi des nœuds) Pour la suite, que reste-t-il?

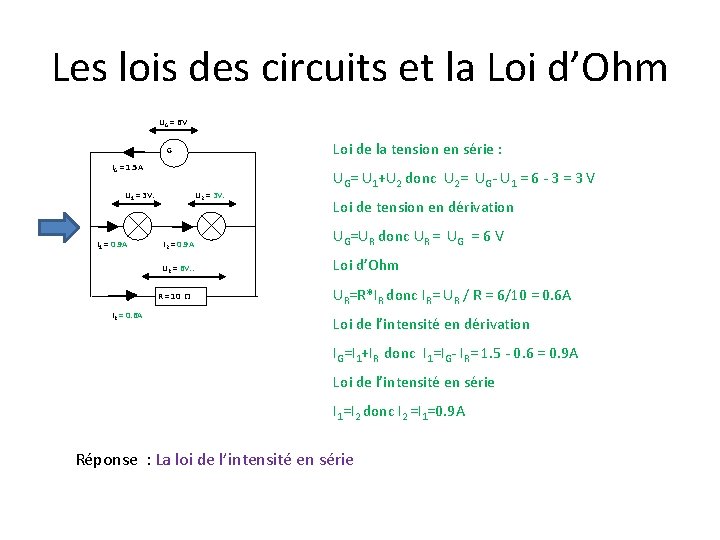

Les lois des circuits et la Loi d’Ohm UG = 6 V Loi de la tension en série : G IG = 1. 5 A U 1 = 3 V. I 1 = 0. 9 A U 2 = 3 V. Loi de tension en dérivation I 2 = 0. 9 A UG=UR donc UR = UG = 6 V UR = 6 V. . Loi d’Ohm R = 10 Ω IR = 0. 6 A UG= U 1+U 2 donc U 2= UG- U 1 = 6 - 3 = 3 V UR=R*IR donc IR= UR / R = 6/10 = 0. 6 A Loi de l’intensité en dérivation IG=I 1+IR donc I 1=IG- IR= 1. 5 - 0. 6 = 0. 9 A Loi de l’intensité en série I 1=I 2 donc I 2 =I 1=0. 9 A Réponse : La loi de l’intensité en série

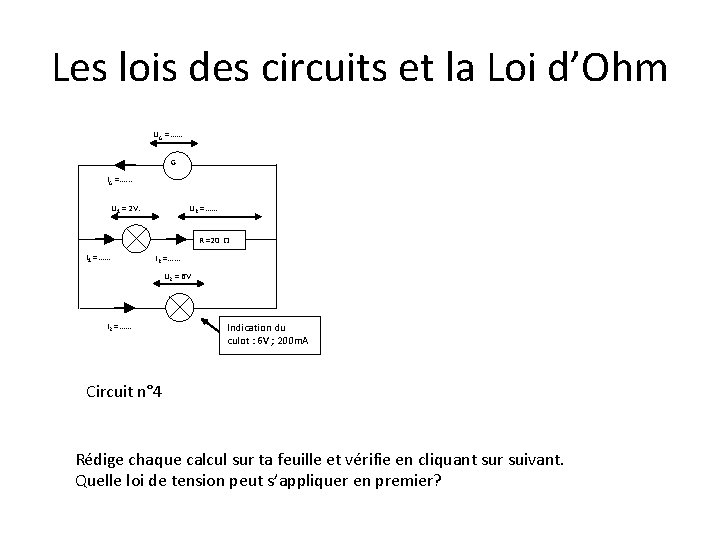

Les lois des circuits et la Loi d’Ohm UG =…. . . G IG =…. . . UR =…. . . U 1 = 2 V. R =20 Ω I 1 =…. . . IR =…. . . U 2 = 6 V I 2 =…. . . Indication du culot : 6 V ; 200 m. A Circuit n° 4 Rédige chaque calcul sur ta feuille et vérifie en cliquant sur suivant. Quelle loi de tension peut s’appliquer en premier?

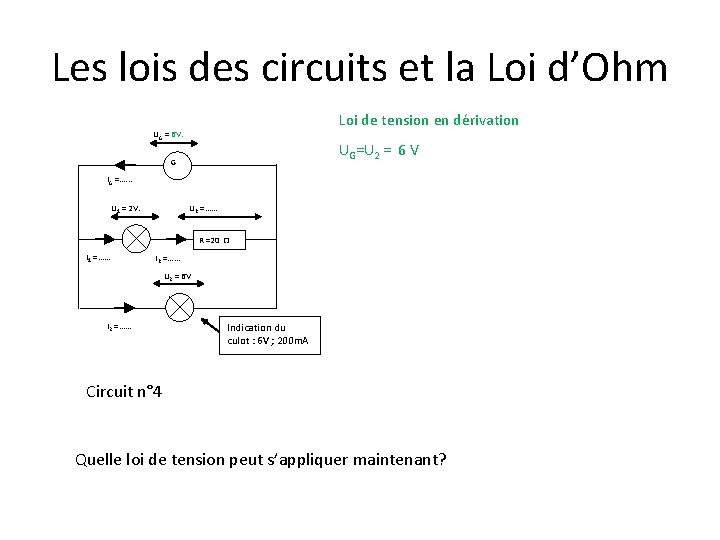

Les lois des circuits et la Loi d’Ohm Loi de tension en dérivation UG = 6 V. UG=U 2 = 6 V G IG =…. . . UR =…. . . U 1 = 2 V. R =20 Ω I 1 =…. . . IR =…. . . U 2 = 6 V I 2 =…. . . Indication du culot : 6 V ; 200 m. A Circuit n° 4 Quelle loi de tension peut s’appliquer maintenant?

"Dis-moi et j’oublierai, montre-moi et je me souviendrai, implique-moi et je comprendrai » Confucius, Vème siècle avant JC Source : http: //www. historywiz. com/confucianism. htm

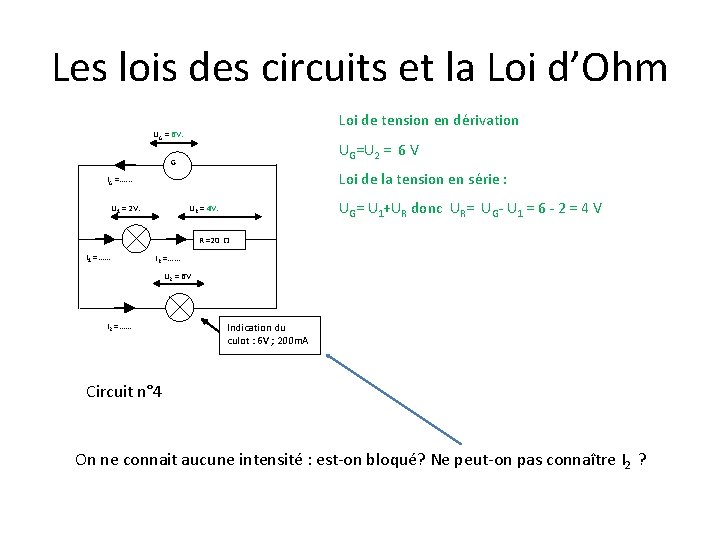

Les lois des circuits et la Loi d’Ohm Loi de tension en dérivation UG = 6 V. UG=U 2 = 6 V G Loi de la tension en série : IG =…. . . UG= U 1+UR donc UR= UG- U 1 = 6 - 2 = 4 V UR = 4 V. U 1 = 2 V. R =20 Ω I 1 =…. . . IR =…. . . U 2 = 6 V I 2 =…. . . Indication du culot : 6 V ; 200 m. A Circuit n° 4 On ne connait aucune intensité : est-on bloqué? Ne peut-on pas connaître I 2 ?

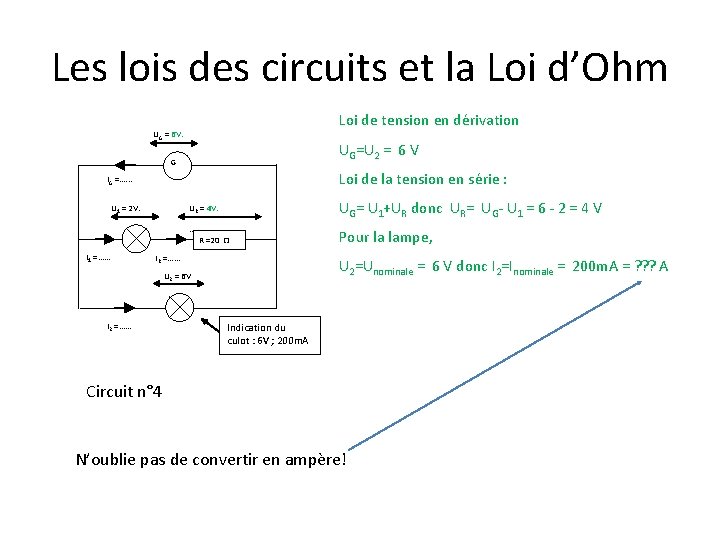

Les lois des circuits et la Loi d’Ohm Loi de tension en dérivation UG = 6 V. UG=U 2 = 6 V G Loi de la tension en série : IG =…. . . U 1 = 2 V. UR = 4 V. UG= U 1+UR donc UR= UG- U 1 = 6 - 2 = 4 V . . Pour la lampe, R =20 Ω I 1 =…. . . IR =…. . . U 2=Unominale = 6 V donc I 2=Inominale = 200 m. A = ? ? ? A U 2 = 6 V I 2 =…. . . Indication du culot : 6 V ; 200 m. A Circuit n° 4 N’oublie pas de convertir en ampère!

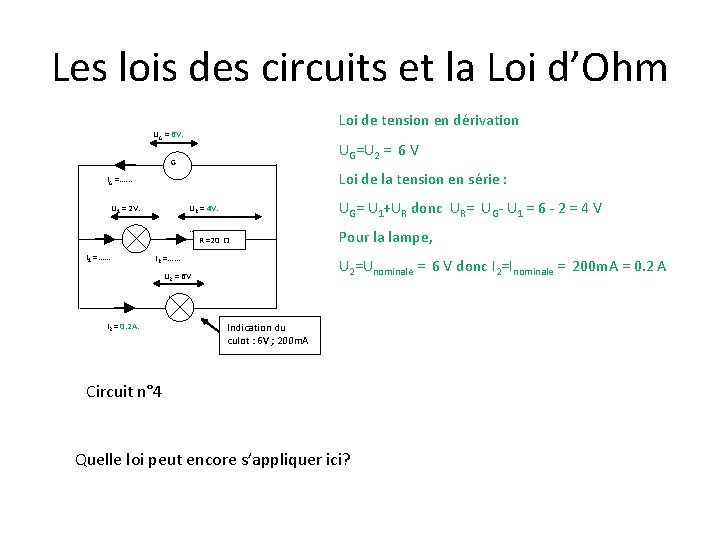

Les lois des circuits et la Loi d’Ohm Loi de tension en dérivation UG = 6 V. UG=U 2 = 6 V G Loi de la tension en série : IG =…. . . U 1 = 2 V. UR = 4 V. UG= U 1+UR donc UR= UG- U 1 = 6 - 2 = 4 V . . Pour la lampe, R =20 Ω I 1 =…. . . IR =…. . . U 2=Unominale = 6 V donc I 2=Inominale = 200 m. A = 0. 2 A U 2 = 6 V I 2 = 0. 2 A. Indication du culot : 6 V ; 200 m. A Circuit n° 4 Quelle loi peut encore s’appliquer ici?

Les lois des circuits et la Loi d’Ohm Loi de tension en dérivation UG = 6 V. UG=U 2 = 6 V G Loi de la tension en série : IG =…. . . U 1 = 2 V. UR = 4 V. UG= U 1+UR donc UR= UG- U 1 = 6 - 2 = 4 V . . Pour la lampe, R =20 Ω I 1 =…. . . IR = 0. 2 A U 2=Unominale = 6 V donc I 2=Inominale = 200 m. A = 0. 2 A U 2 = 6 V Loi d’Ohm I 2 = 0. 2 A. Circuit n° 4 Indication du culot : 6 V ; 200 m. A UR=R*IR donc IR= UR / R = 4/20 = 0. 2 A Réponse : la loi d’Ohm! A toi d’enchaîner, c’est maintenant plus facile

Les lois des circuits et la Loi d’Ohm Loi de tension en dérivation UG = 6 V. UG=U 2 = 6 V G Loi de la tension en série : IG =…. . . U 1 = 2 V. UR = 4 V. UG= U 1+UR donc UR= UG- U 1 = 6 - 2 = 4 V . . Pour la lampe, R =20 Ω I 1 = 0. 2 A IR = 0. 2 A U 2=Unominale = 6 V donc I 2=Inominale = 200 m. A = 0. 2 A U 2 = 6 V Loi d’Ohm I 2 = 0. 2 A. Circuit n° 4 Indication du culot : 6 V ; 200 m. A UR=R*IR donc IR= UR / R = 4/20 = 0. 2 A Loi de l’intensité en série I 1=IR =0. 2 A

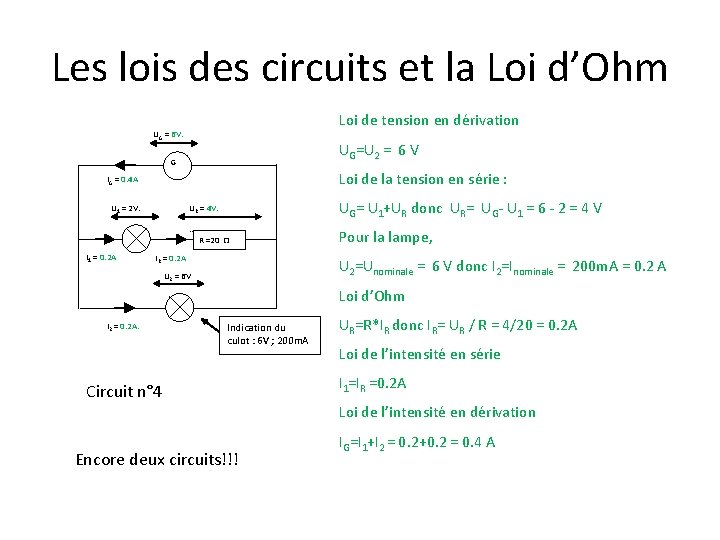

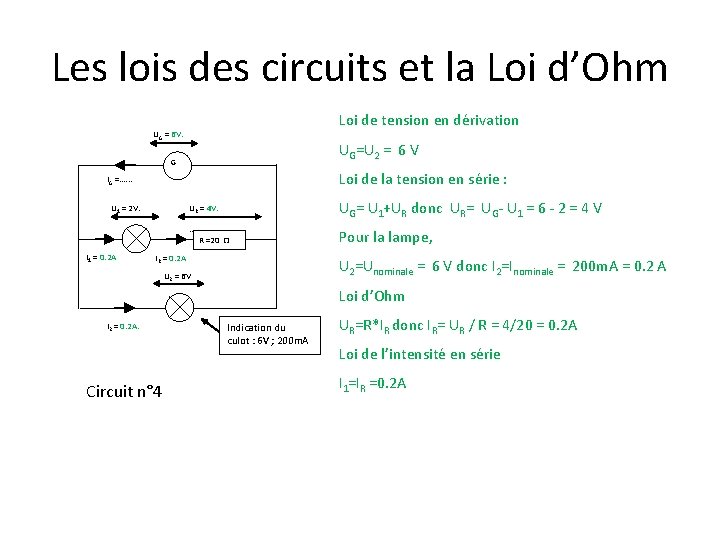

Les lois des circuits et la Loi d’Ohm Loi de tension en dérivation UG = 6 V. UG=U 2 = 6 V G Loi de la tension en série : IG = 0. 4 A U 1 = 2 V. UR = 4 V. UG= U 1+UR donc UR= UG- U 1 = 6 - 2 = 4 V . . Pour la lampe, R =20 Ω I 1 = 0. 2 A IR = 0. 2 A U 2=Unominale = 6 V donc I 2=Inominale = 200 m. A = 0. 2 A U 2 = 6 V Loi d’Ohm I 2 = 0. 2 A. Indication du culot : 6 V ; 200 m. A Circuit n° 4 UR=R*IR donc IR= UR / R = 4/20 = 0. 2 A Loi de l’intensité en série I 1=IR =0. 2 A Loi de l’intensité en dérivation Encore deux circuits!!! IG=I 1+I 2 = 0. 2+0. 2 = 0. 4 A

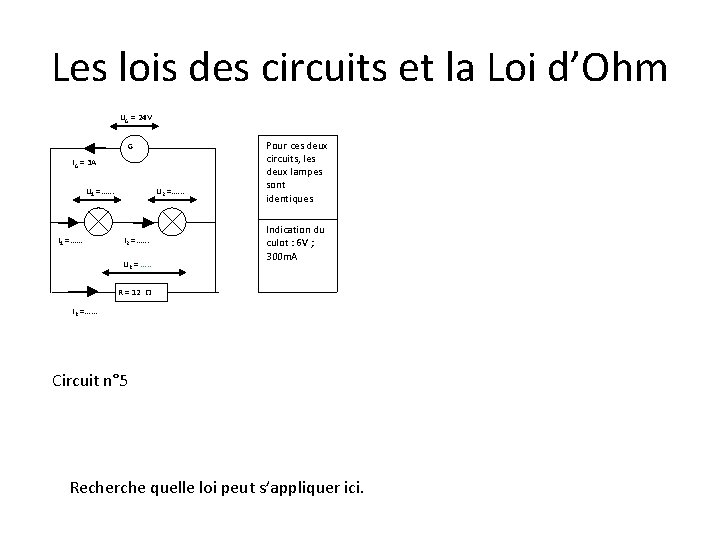

Les lois des circuits et la Loi d’Ohm UG = 24 V G IG = 3 A U 1 =…. . . I 1 =…. . . U 2 =…. . . I 2 =…. . . UR = …. . Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A R = 12 Ω IR =…. . . Circuit n° 5 Recherche quelle loi peut s’appliquer ici.

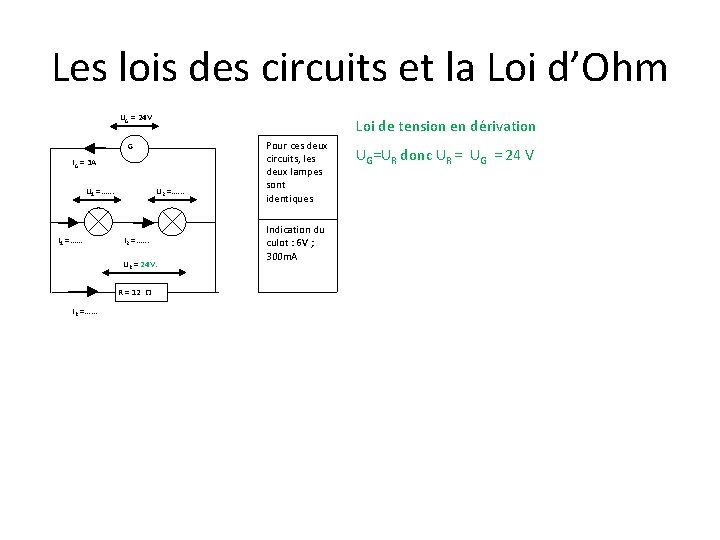

Les lois des circuits et la Loi d’Ohm UG = 24 V Loi de tension en dérivation G IG = 3 A U 1 =…. . . I 1 =…. . . U 2 =…. . . I 2 =…. . . UR = 24 V. R = 12 Ω IR =…. . . Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A UG=UR donc UR = UG = 24 V

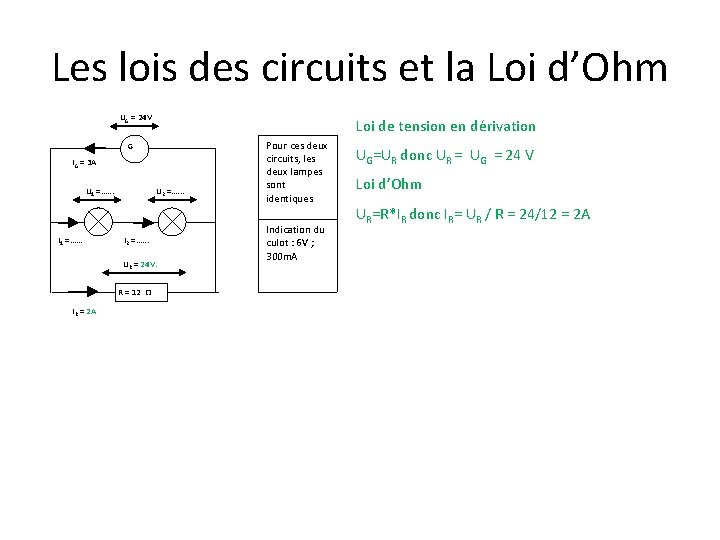

Les lois des circuits et la Loi d’Ohm UG = 24 V Loi de tension en dérivation G IG = 3 A U 1 =…. . . I 1 =…. . . U 2 =…. . . I 2 =…. . . UR = 24 V. R = 12 Ω IR = 2 A Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A UG=UR donc UR = UG = 24 V Loi d’Ohm UR=R*IR donc IR= UR / R = 24/12 = 2 A

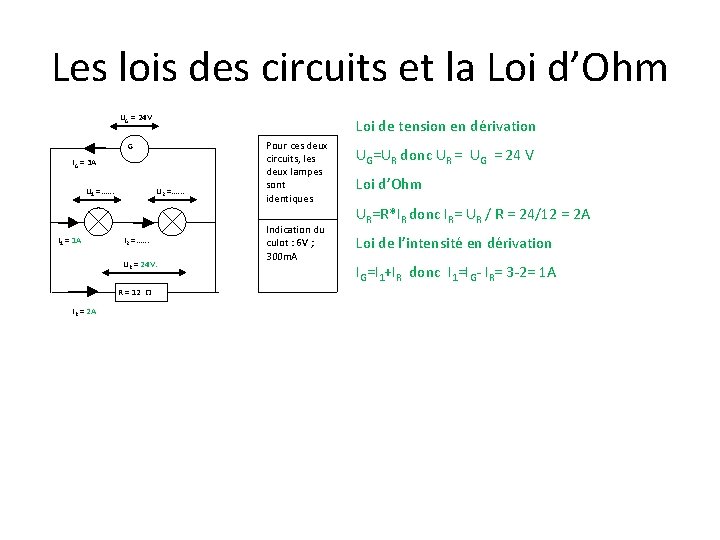

Les lois des circuits et la Loi d’Ohm UG = 24 V Loi de tension en dérivation G IG = 3 A U 1 =…. . . I 1 = 1 A U 2 =…. . . I 2 =…. . . UR = 24 V. R = 12 Ω IR = 2 A Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A UG=UR donc UR = UG = 24 V Loi d’Ohm UR=R*IR donc IR= UR / R = 24/12 = 2 A Loi de l’intensité en dérivation IG=I 1+IR donc I 1=IG- IR= 3 -2= 1 A

Les lois des circuits et la Loi d’Ohm UG = 24 V Loi de tension en dérivation G IG = 3 A U 1 =…. . . I 1 = 1 A U 2 =…. . . I 2 = 1 A UR = 24 V. R = 12 Ω IR = 2 A Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A UG=UR donc UR = UG = 24 V Loi d’Ohm UR=R*IR donc IR= UR / R = 24/12 = 2 A Loi de l’intensité en dérivation IG=I 1+IR donc I 1=IG- IR= 3 -2= 1 A Loi de l’intensité en série I 1=I 2 donc I 2 =I 1=1 A

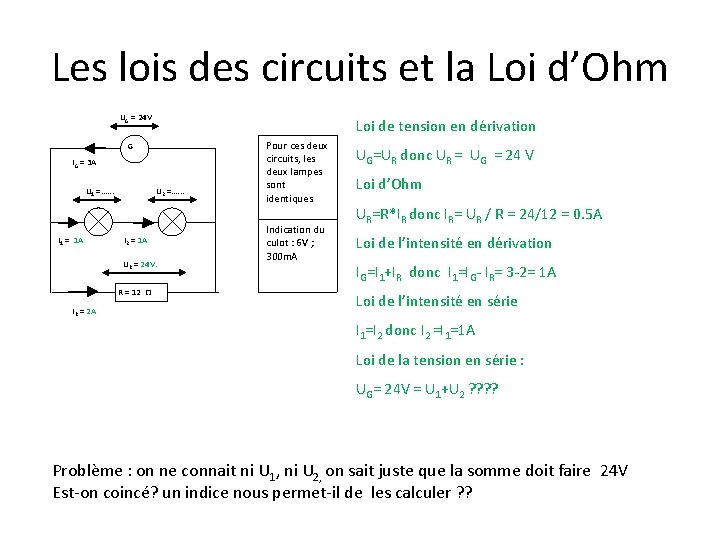

Les lois des circuits et la Loi d’Ohm UG = 24 V Loi de tension en dérivation G IG = 3 A U 1 =…. . . I 1 = 1 A U 2 =…. . . I 2 = 1 A UR = 24 V. R = 12 Ω IR = 2 A Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A UG=UR donc UR = UG = 24 V Loi d’Ohm UR=R*IR donc IR= UR / R = 24/12 = 0. 5 A Loi de l’intensité en dérivation IG=I 1+IR donc I 1=IG- IR= 3 -2= 1 A Loi de l’intensité en série I 1=I 2 donc I 2 =I 1=1 A Loi de la tension en série : UG= 24 V = U 1+U 2 ? ? Problème : on ne connait ni U 1, ni U 2, on sait juste que la somme doit faire 24 V Est-on coincé? un indice nous permet-il de les calculer ? ?

Clic rapide = « montre moi » réflexion avant de cliquer = « implique moi » "Dis-moi et j’oublierai, montre-moi et je me souviendrai, implique-moi et je comprendrai » Confucius, Vème siècle avant JC Source : http: //www. historywiz. com/confucianism. htm

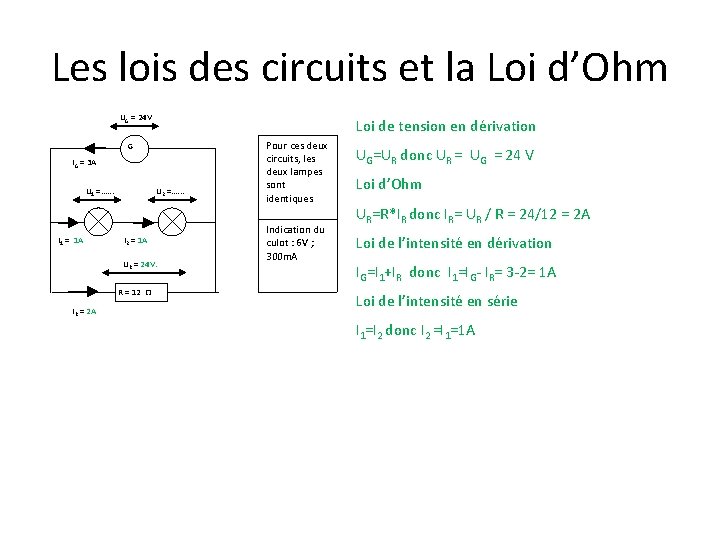

Les lois des circuits et la Loi d’Ohm UG = 24 V Loi de tension en dérivation G IG = 3 A U 1 =…. . . I 1 = 1 A U 2 =…. . . I 2 = 1 A UR = 24 V. R = 12 Ω IR = 2 A Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A UG=UR donc UR = UG = 24 V Loi d’Ohm UR=R*IR donc IR= UR / R = 24/12 = 2 A Loi de l’intensité en dérivation IG=I 1+IR donc I 1=IG- IR= 3 -2= 1 A Loi de l’intensité en série I 1=I 2 donc I 2 =I 1=1 A Loi de la tension en série : UG= 24 V = U 1+U 2 ? ? Solution : les deux lampes sont identiques, on sait donc que la tension du générateur se répartit de manière égale entre ces deux lampes ….

Les lois des circuits et la Loi d’Ohm UG = 24 V Loi de tension en dérivation G IG = 3 A U 1 =12 V I 1 = 1 A U 2 = 12 V I 2 = 1 A UR = 24 V. R = 12 Ω IR = 2 A Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A UG=UR donc UR = UG = 24 V Loi d’Ohm UR=R*IR donc IR= UR / R = 24/12 = 2 A Loi de l’intensité en dérivation IG=I 1+IR donc I 1=IG- IR= 3 -2= 1 A Loi de l’intensité en série I 1=I 2 donc I 2 =I 1=1 A Loi de la tension en série : UG= 24 V = U 1+U 2 or U 1= U 2 donc U 1= U 2= UG/2 = 12 V

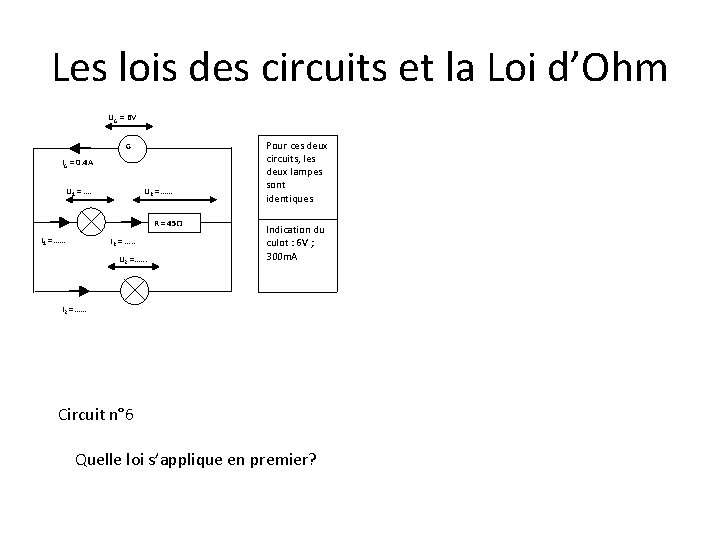

Les lois des circuits et la Loi d’Ohm UG = 6 V G IG = 0. 4 A UR =…. . . U 1 = …. R = 45Ω I 1 =…. . . IR = …. . U 2 =…. . . Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A I 2 =…. . . Circuit n° 6 Cette indication permet-elle d’affirmer que les tensions et intensités deux lampes sont 6 V et 300 m. A? ? ?

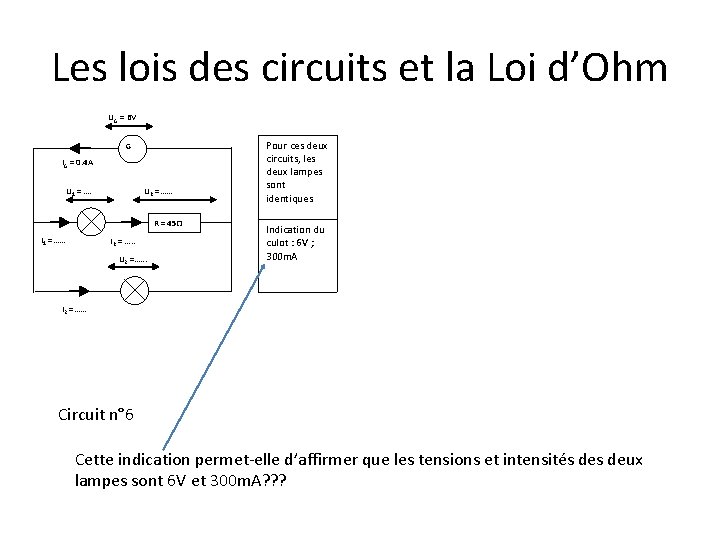

Les lois des circuits et la Loi d’Ohm UG = 6 V G IG = 0. 4 A UR =…. . . U 1 = …. R = 45Ω I 1 =…. . . IR = …. . U 2 =…. . . Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A I 2 =…. . . Circuit n° 6 Réponse : non! C’est la tension nominale (tension normale d’usage) et l’intensité nominale (intensité attendue lorsque la tension appliquée est égale à la tension nominale). Rien n’impose que ce soit les tensions appliquées réellement!

Les lois des circuits et la Loi d’Ohm UG = 6 V G IG = 0. 4 A UR =…. . . U 1 = …. R = 45Ω I 1 =…. . . IR = …. . U 2 =…. . . Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A I 2 =…. . . Circuit n° 6 Quelle loi s’applique en premier?

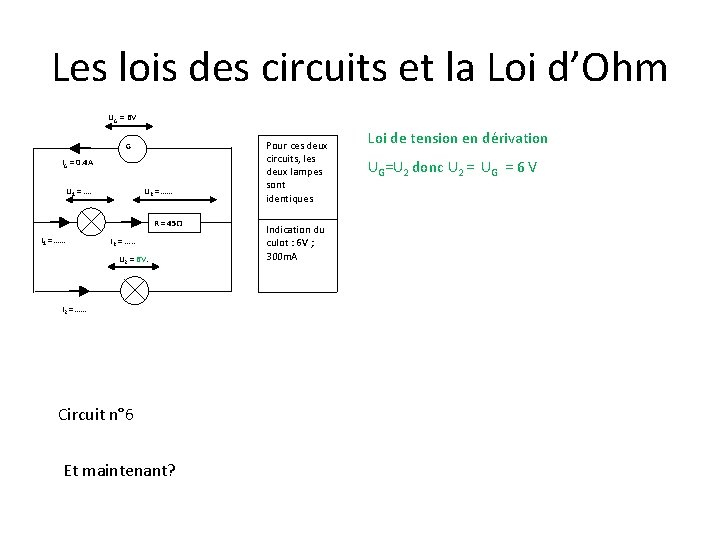

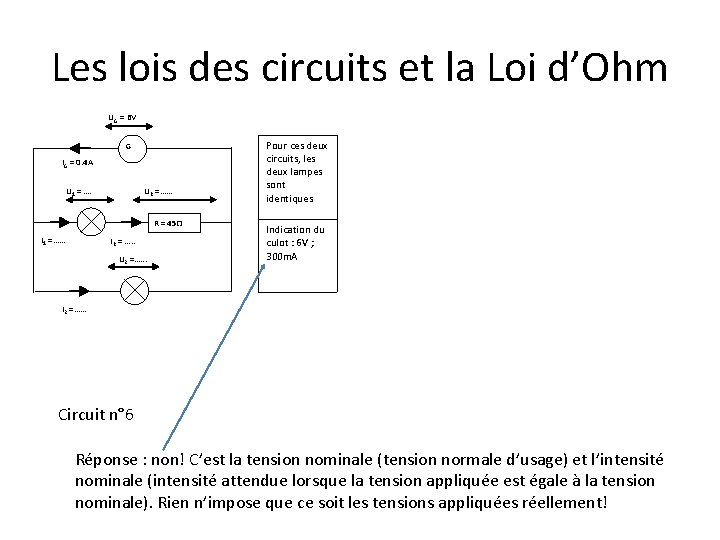

Les lois des circuits et la Loi d’Ohm UG = 6 V G IG = 0. 4 A UR =…. . . U 1 = …. R = 45Ω I 1 =…. . . IR = …. . U 2 = 6 V. I 2 =…. . . Circuit n° 6 Et maintenant? Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A Loi de tension en dérivation UG=U 2 donc U 2 = UG = 6 V

Les lois des circuits et la Loi d’Ohm UG = 6 V G IG = 0. 4 A UR =…. . . U 1 = …. R = 45Ω I 1 =…. . . IR = …. . U 2 = 6 V. I 2 =…. . . Circuit n° 6 Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A Loi de tension en dérivation UG=U 2 donc U 2 = UG = 6 V D’après les caractéristique de la lampe L 2 U 2= Unominale donc I 2 = Inominale = 300 m. A = …. . ?

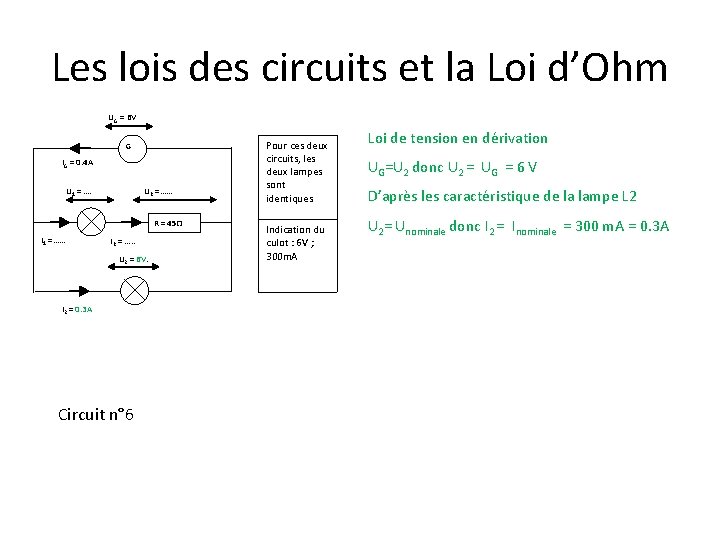

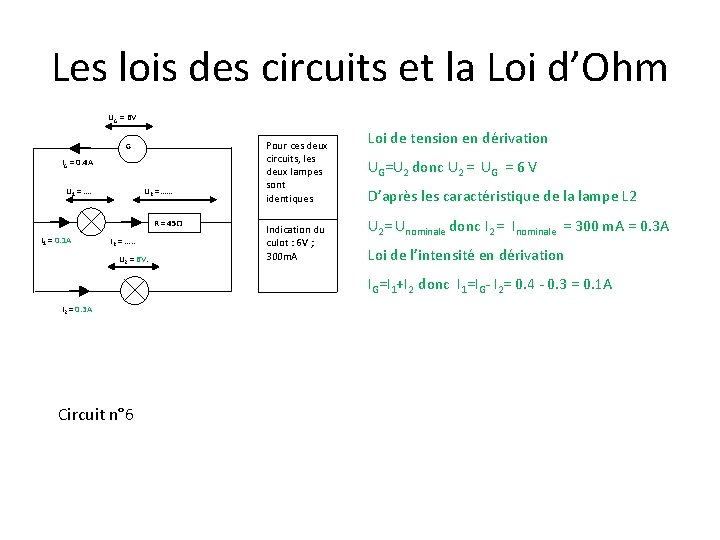

Les lois des circuits et la Loi d’Ohm UG = 6 V G IG = 0. 4 A UR =…. . . U 1 = …. R = 45Ω I 1 =…. . . IR = …. . U 2 = 6 V. I 2 = 0. 3 A Circuit n° 6 Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A Loi de tension en dérivation UG=U 2 donc U 2 = UG = 6 V D’après les caractéristique de la lampe L 2 U 2= Unominale donc I 2 = Inominale = 300 m. A = 0. 3 A

Les lois des circuits et la Loi d’Ohm UG = 6 V G IG = 0. 4 A UR =…. . . U 1 = …. R = 45Ω I 1 = 0. 1 A IR = …. . U 2 = 6 V. Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A Loi de tension en dérivation UG=U 2 donc U 2 = UG = 6 V D’après les caractéristique de la lampe L 2 U 2= Unominale donc I 2 = Inominale = 300 m. A = 0. 3 A Loi de l’intensité en dérivation IG=I 1+I 2 donc I 1=IG- I 2= 0. 4 - 0. 3 = 0. 1 A I 2 = 0. 3 A Circuit n° 6

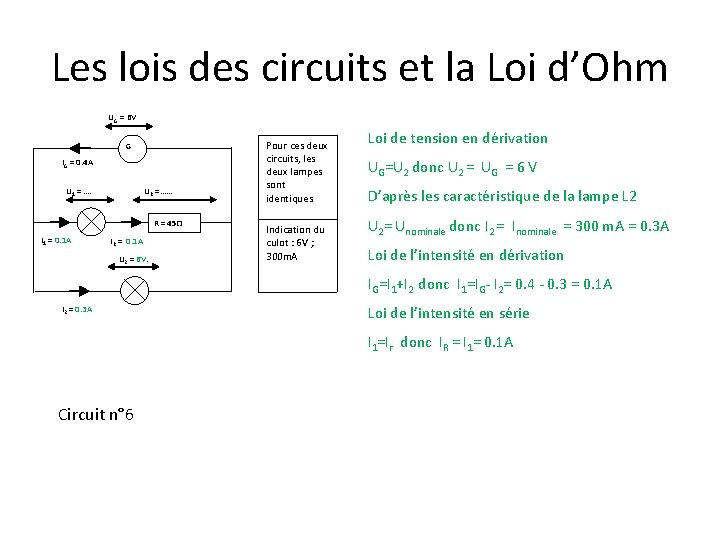

Les lois des circuits et la Loi d’Ohm UG = 6 V G IG = 0. 4 A UR =…. . . U 1 = …. R = 45Ω I 1 = 0. 1 A IR = 0. 1 A U 2 = 6 V. Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A Loi de tension en dérivation UG=U 2 donc U 2 = UG = 6 V D’après les caractéristique de la lampe L 2 U 2= Unominale donc I 2 = Inominale = 300 m. A = 0. 3 A Loi de l’intensité en dérivation IG=I 1+I 2 donc I 1=IG- I 2= 0. 4 - 0. 3 = 0. 1 A I 2 = 0. 3 A Loi de l’intensité en série I 1=Ir donc IR = I 1= 0. 1 A Circuit n° 6

Les lois des circuits et la Loi d’Ohm UG = 6 V G IG = 0. 4 A UR = 4. 5 V U 1 = …. R = 45Ω I 1 = 0. 1 A IR = 0. 1 A U 2 = 6 V. Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A Loi de tension en dérivation UG=U 2 donc U 2 = UG = 6 V D’après les caractéristique de la lampe L 2 U 2= Unominale donc I 2 = Inominale = 300 m. A = 0. 3 A Loi de l’intensité en dérivation IG=I 1+I 2 donc I 1=IG- I 2= 0. 4 - 0. 3 = 0. 1 A I 2 = 0. 3 A Loi de l’intensité en série I 1=Ir donc IR = I 1= 0. 1 A Loi d’Ohm Circuit n° 6 UR=R*IR = 45*0. 1 = 4. 5 V

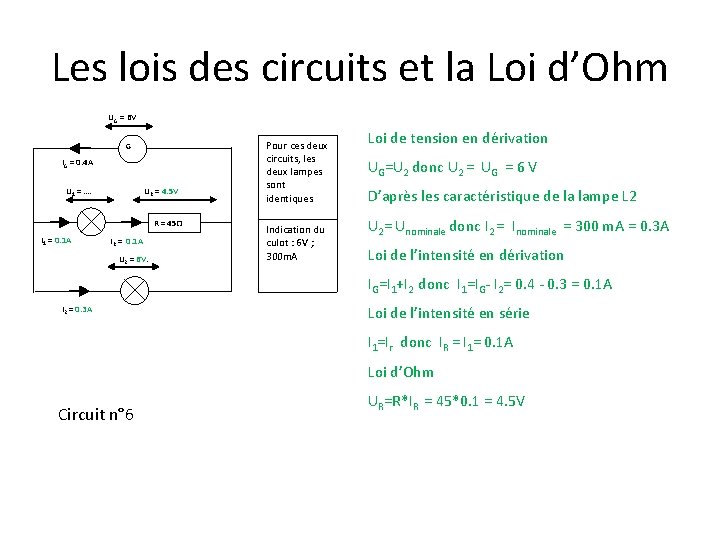

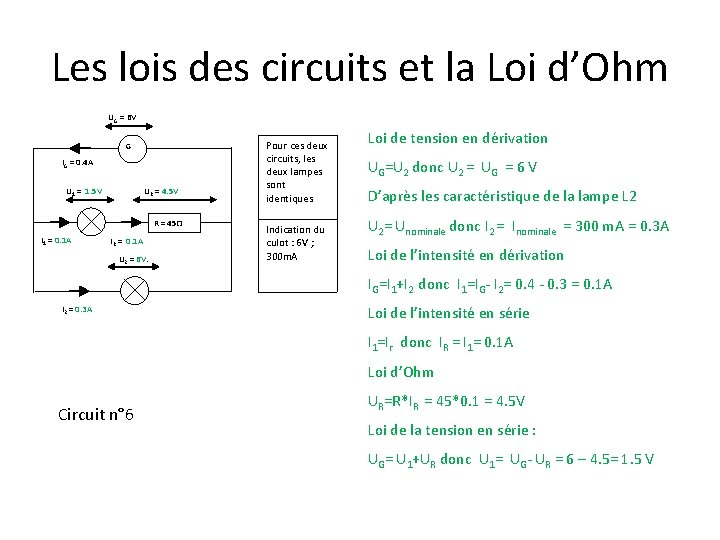

Les lois des circuits et la Loi d’Ohm UG = 6 V G IG = 0. 4 A UR = 4. 5 V U 1 = 1. 5 V R = 45Ω I 1 = 0. 1 A IR = 0. 1 A U 2 = 6 V. Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A Loi de tension en dérivation UG=U 2 donc U 2 = UG = 6 V D’après les caractéristique de la lampe L 2 U 2= Unominale donc I 2 = Inominale = 300 m. A = 0. 3 A Loi de l’intensité en dérivation IG=I 1+I 2 donc I 1=IG- I 2= 0. 4 - 0. 3 = 0. 1 A I 2 = 0. 3 A Loi de l’intensité en série I 1=Ir donc IR = I 1= 0. 1 A Loi d’Ohm Circuit n° 6 UR=R*IR = 45*0. 1 = 4. 5 V Loi de la tension en série : UG= U 1+UR donc U 1= UG- UR = 6 – 4. 5= 1. 5 V

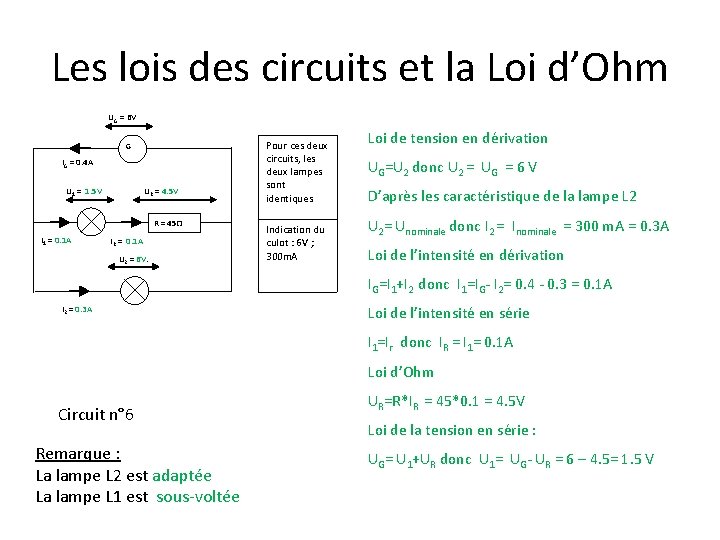

Les lois des circuits et la Loi d’Ohm UG = 6 V G IG = 0. 4 A UR = 4. 5 V U 1 = 1. 5 V R = 45Ω I 1 = 0. 1 A IR = 0. 1 A U 2 = 6 V. Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A Loi de tension en dérivation UG=U 2 donc U 2 = UG = 6 V D’après les caractéristique de la lampe L 2 U 2= Unominale donc I 2 = Inominale = 300 m. A = 0. 3 A Loi de l’intensité en dérivation IG=I 1+I 2 donc I 1=IG- I 2= 0. 4 - 0. 3 = 0. 1 A I 2 = 0. 3 A Loi de l’intensité en série I 1=Ir donc IR = I 1= 0. 1 A Loi d’Ohm Circuit n° 6 Remarque : La lampe L 2 est ? ? ? ? La lampe L 1 est ? ? ? ? UR=R*IR = 45*0. 1 = 4. 5 V Loi de la tension en série : UG= U 1+UR donc U 1= UG- UR = 6 – 4. 5= 1. 5 V

Les lois des circuits et la Loi d’Ohm UG = 6 V G IG = 0. 4 A UR = 4. 5 V U 1 = 1. 5 V R = 45Ω I 1 = 0. 1 A IR = 0. 1 A U 2 = 6 V. Pour ces deux circuits, les deux lampes sont identiques Indication du culot : 6 V ; 300 m. A Loi de tension en dérivation UG=U 2 donc U 2 = UG = 6 V D’après les caractéristique de la lampe L 2 U 2= Unominale donc I 2 = Inominale = 300 m. A = 0. 3 A Loi de l’intensité en dérivation IG=I 1+I 2 donc I 1=IG- I 2= 0. 4 - 0. 3 = 0. 1 A I 2 = 0. 3 A Loi de l’intensité en série I 1=Ir donc IR = I 1= 0. 1 A Loi d’Ohm Circuit n° 6 Remarque : La lampe L 2 est adaptée La lampe L 1 est sous-voltée UR=R*IR = 45*0. 1 = 4. 5 V Loi de la tension en série : UG= U 1+UR donc U 1= UG- UR = 6 – 4. 5= 1. 5 V

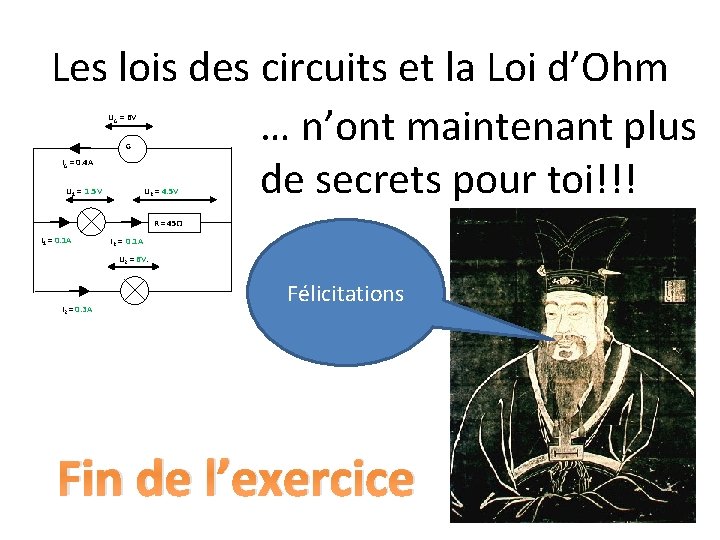

Les lois des circuits et la Loi d’Ohm … n’ont maintenant plus de secrets pour toi!!! UG = 6 V G IG = 0. 4 A UR = 4. 5 V U 1 = 1. 5 V R = 45Ω I 1 = 0. 1 A IR = 0. 1 A U 2 = 6 V. I 2 = 0. 3 A Félicitations Fin de l’exercice

Les lois des circuits et la Loi d’Ohm … n’ont maintenant plus de secrets pour toi!!! UG = 6 V G IG = 0. 4 A UR = 4. 5 V U 1 = 1. 5 V R = 45Ω I 1 = 0. 1 A IR = 0. 1 A U 2 = 6 V. I 2 = 0. 3 A "La vraie faute est celle qu'on ne corrige pas. " Fin de l’exercice

Les lois des circuits et la Loi d’Ohm … n’ont maintenant plus de secrets pour toi!!! UG = 6 V G IG = 0. 4 A UR = 4. 5 V U 1 = 1. 5 V R = 45Ω I 1 = 0. 1 A IR = 0. 1 A U 2 = 6 V. I 2 = 0. 3 A La plus grande gloire n'est pas de ne jamais tomber, mais de se relever à chaque chute. " Fin de l’exercice
