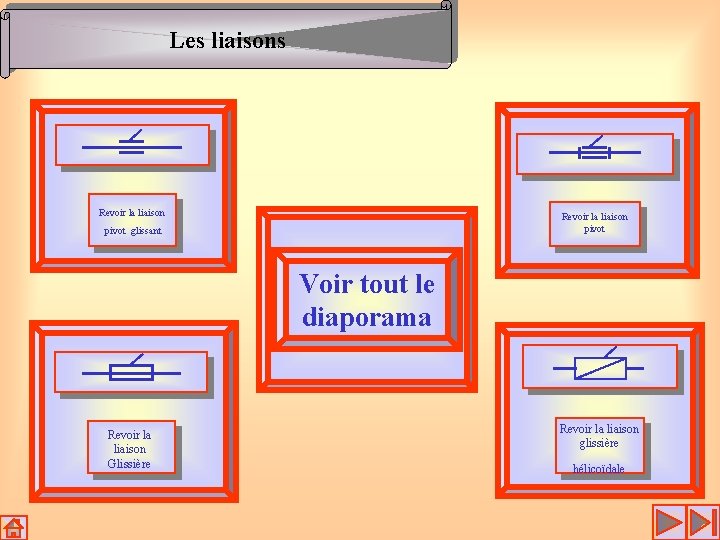

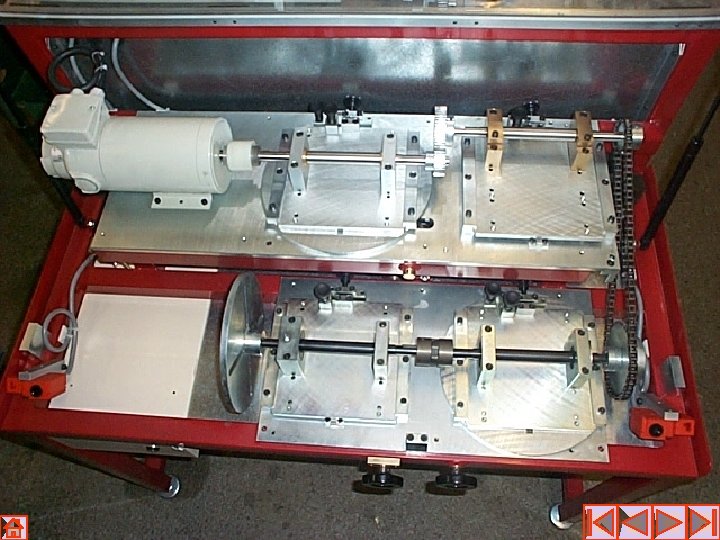

Les liaisons Revoir la liaison pivot glissant Voir tout le diaporama Revoir la liaison Glissière Revoir la liaison glissière hélicoïdale

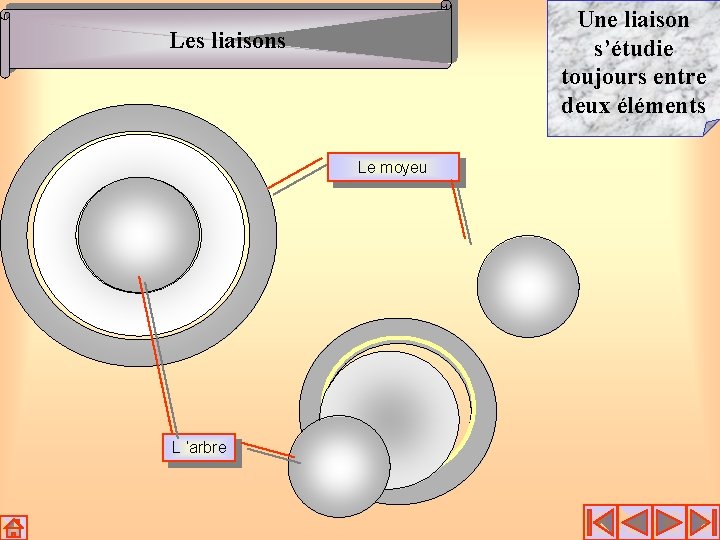

Une liaison s’étudie toujours entre deux éléments Les liaisons Le moyeu L ’arbre

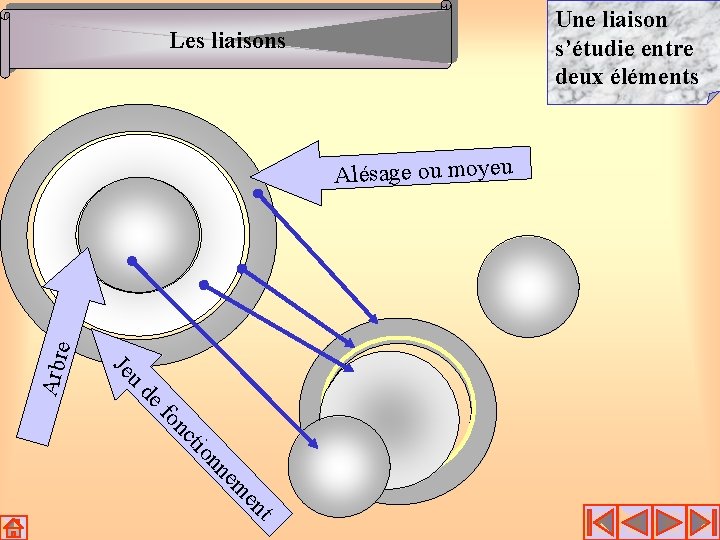

Une liaison s’étudie entre deux éléments Les liaisons t en em nn tio c on A f de u Je rbre Alésage ou moyeu

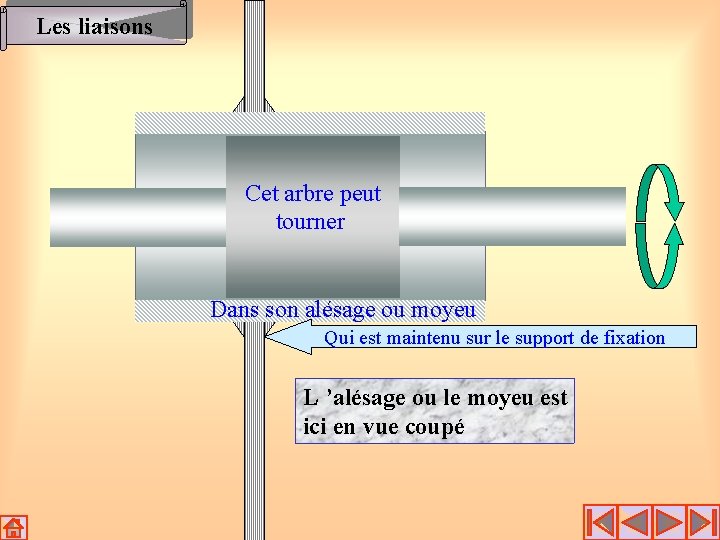

Les liaisons Cet arbre peut tourner Dans son alésage ou moyeu Qui est maintenu sur le support de fixation L ’alésage ou le moyeu est ici en vue coupé

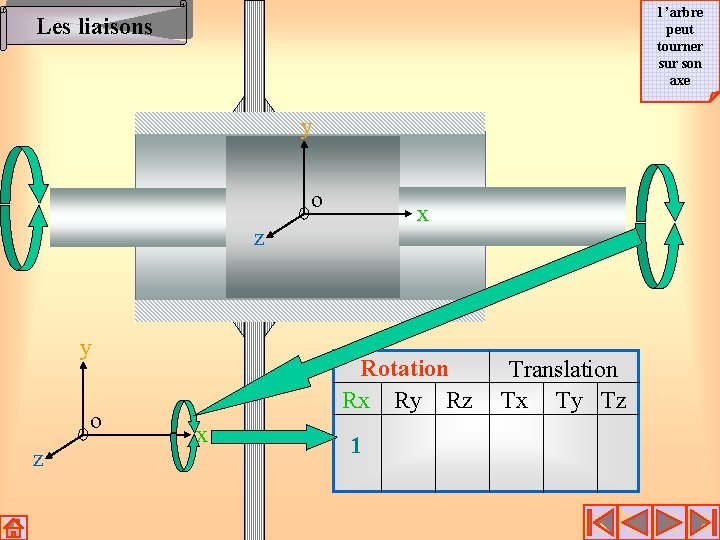

l ’arbre peut tourner sur son axe Les liaisons y o x z y o z Rotation Rx Ry Rz x 1 Translation Tx Ty Tz

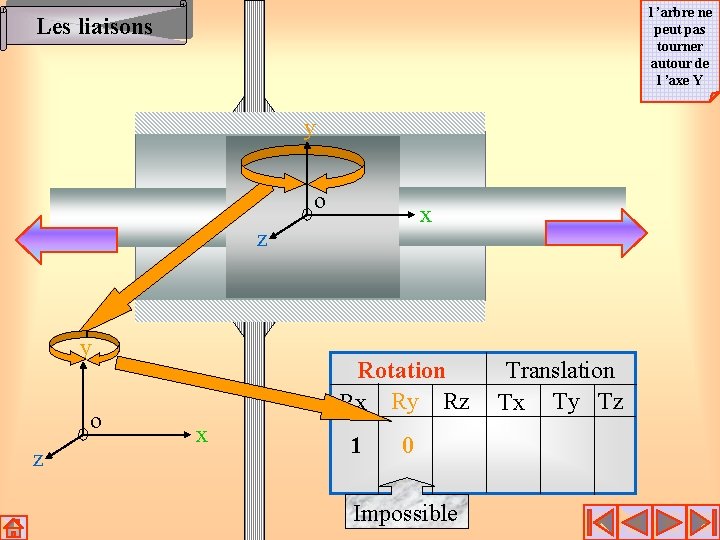

l ’arbre ne peut pas tourner autour de l ’axe Y Les liaisons y o x z y o z Rotation Rx Ry Rz x 1 0 Impossible Translation Tx Ty Tz

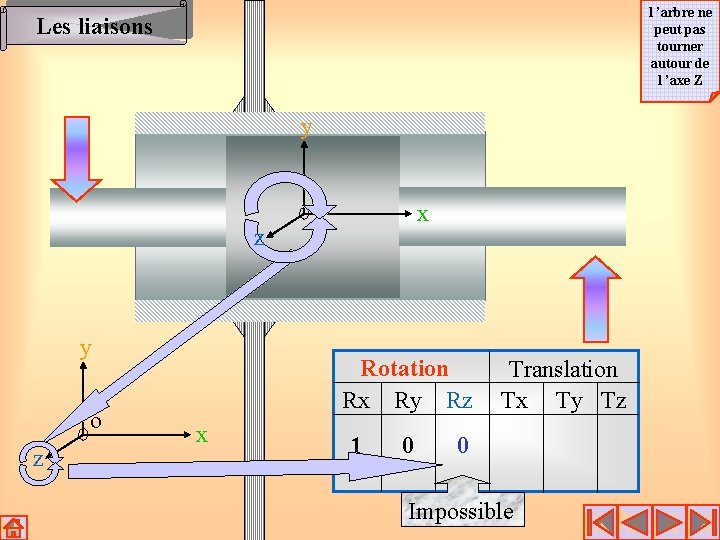

l ’arbre ne peut pas tourner autour de l ’axe Z Les liaisons y o x z y o z Rotation Rx Ry Rz x 1 0 Translation Tx Ty Tz 0 Impossible

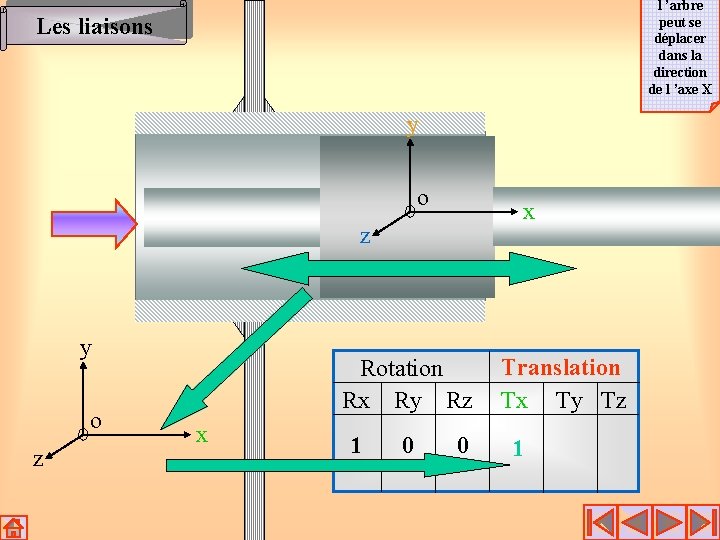

l ’arbre peut se déplacer dans la direction de l ’axe X Les liaisons y o x z y o z Rotation Rx Ry Rz x 1 0 0 Translation Tx Ty Tz 1
l ’arbre peut se déplacer dans la direction de l ’axe X Les liaisons y o x z y o z Rotation Rx Ry Rz x 1 0 0 Translation Tx Ty Tz 1

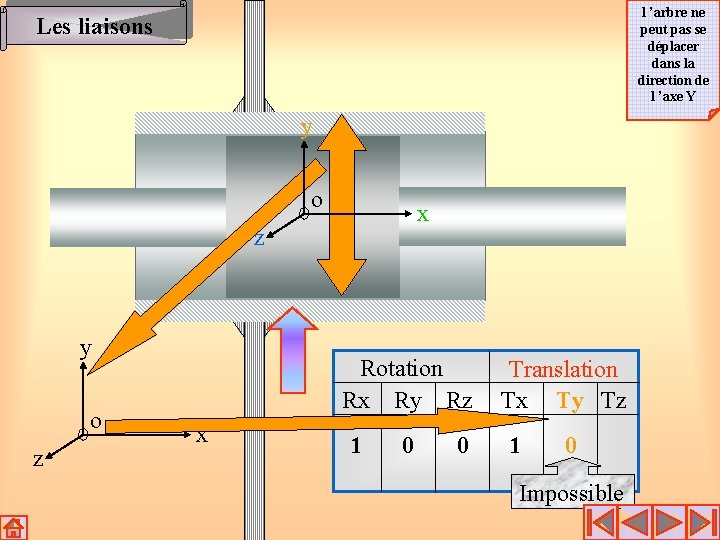

l ’arbre ne peut pas se déplacer dans la direction de l ’axe Y Les liaisons y o x z y o z Rotation Rx Ry Rz x 1 0 0 Translation Tx Ty Tz 1 0 Impossible

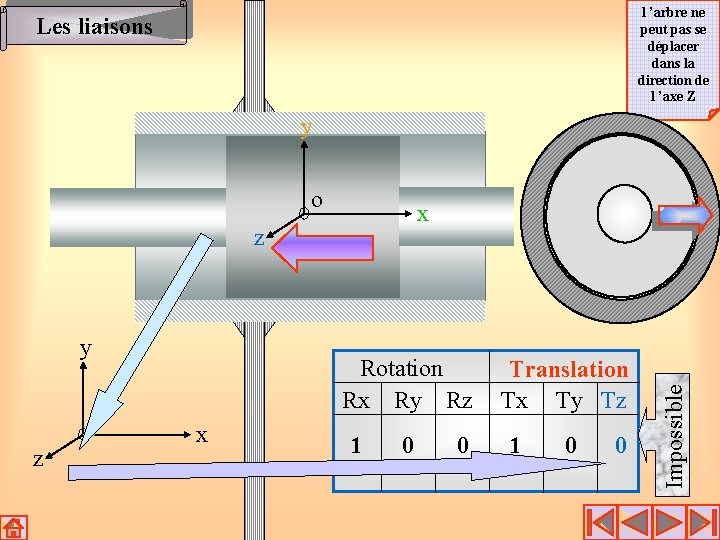

l ’arbre ne peut pas se déplacer dans la direction de l ’axe Z Les liaisons y o z Rotation Rx Ry Rz x 1 0 0 Translation Tx Ty Tz 1 0 0 Impossible x

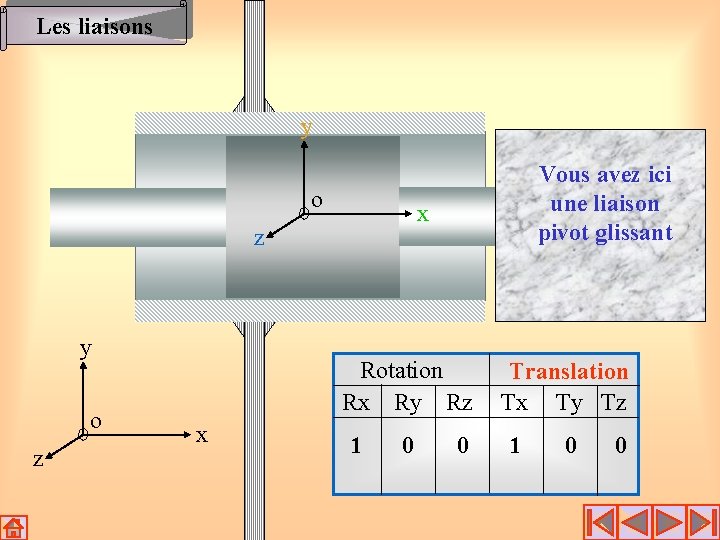

Les liaisons y o x z y o z Vous avez ici une liaison pivot glissant Rotation Rx Ry Rz x 1 0 0 Translation Tx Ty Tz 1 0 0

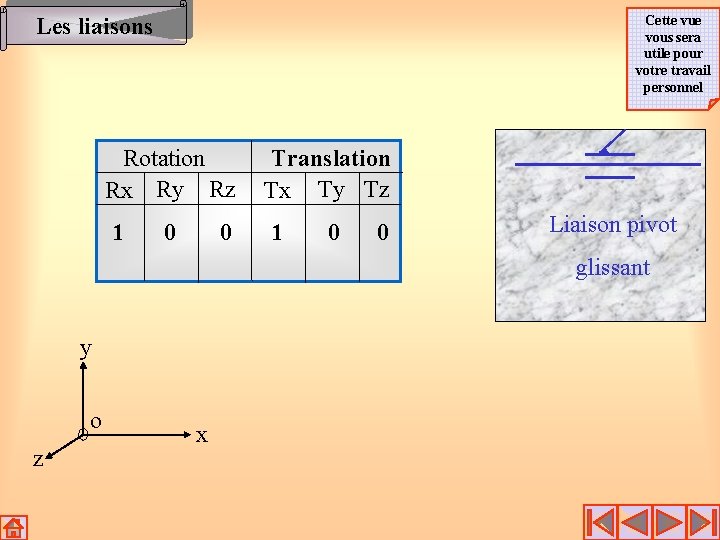

Cette vue vous sera utile pour votre travail personnel Les liaisons Rotation Rx Ry Rz 1 0 0 Translation Tx Ty Tz 1 0 0 Liaison pivot glissant y o z x
Les liaisons Liaison pivot glissant

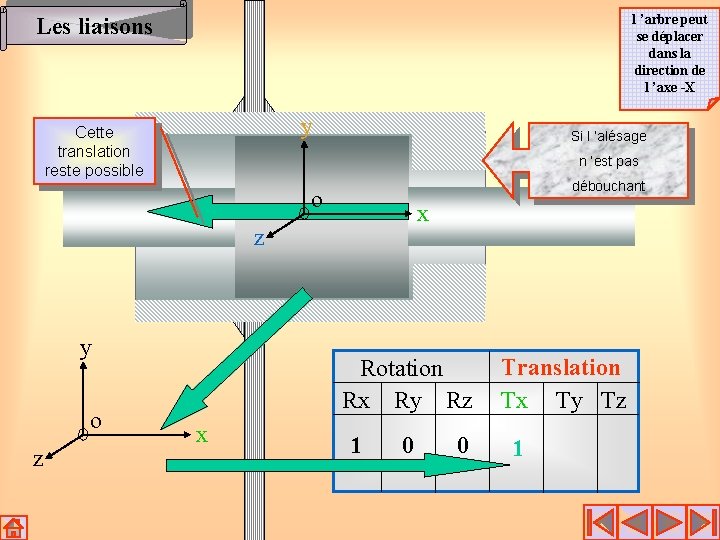

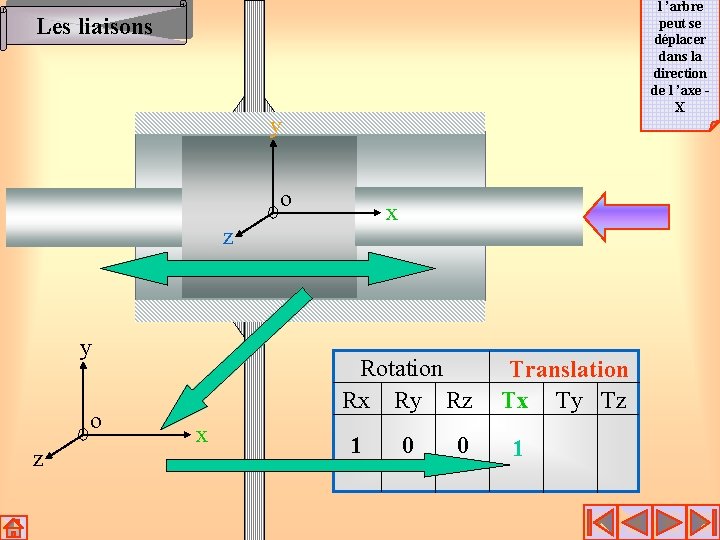

l ’arbre peut se déplacer dans la direction de l ’axe -X Les liaisons y Cette translation reste possible Si l ’alésage n ’est pas débouchant o x z y o z Rotation Rx Ry Rz x 1 0 0 Translation Tx Ty Tz 1

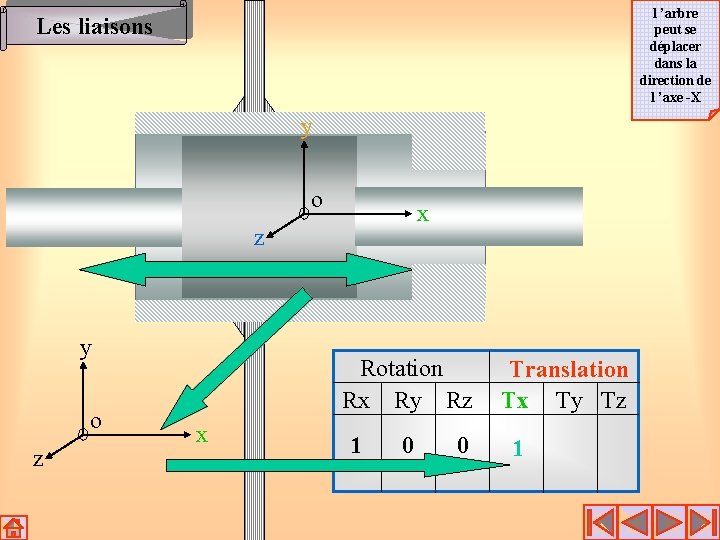

l ’arbre peut se déplacer dans la direction de l ’axe -X Les liaisons y o x z y o z Rotation Rx Ry Rz x 1 0 0 Translation Tx Ty Tz 1

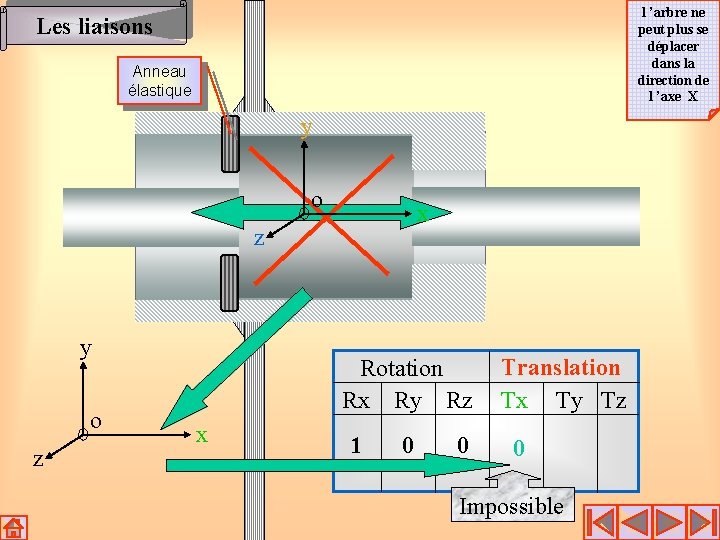

l ’arbre ne peut plus se déplacer dans la direction de l ’axe X Les liaisons Anneau élastique y o x z y o z Rotation Rx Ry Rz x 1 0 0 Translation Tx Ty Tz 0 Impossible

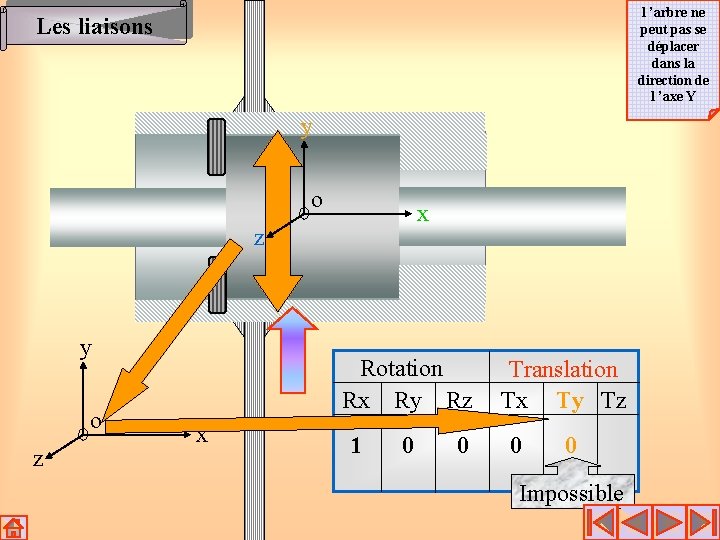

l ’arbre ne peut pas se déplacer dans la direction de l ’axe Y Les liaisons y o x z y o z Rotation Rx Ry Rz x 1 0 0 Translation Tx Ty Tz 0 0 Impossible

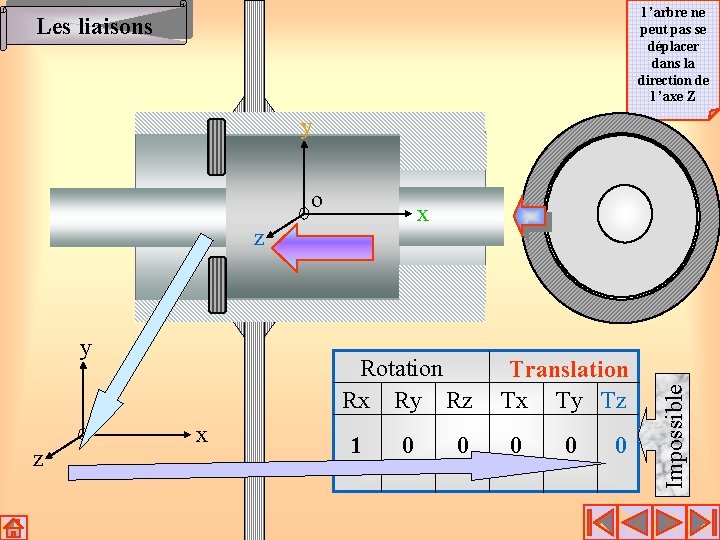

l ’arbre ne peut pas se déplacer dans la direction de l ’axe Z Les liaisons y o z Rotation Rx Ry Rz x 1 0 0 Translation Tx Ty Tz 0 0 0 Impossible x

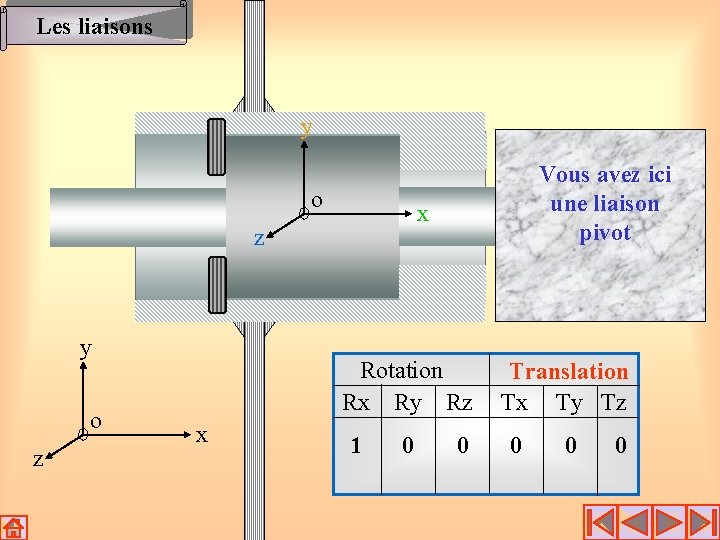

Les liaisons y o x z y o z Vous avez ici une liaison pivot Rotation Rx Ry Rz x 1 0 0 Translation Tx Ty Tz 0 0 0

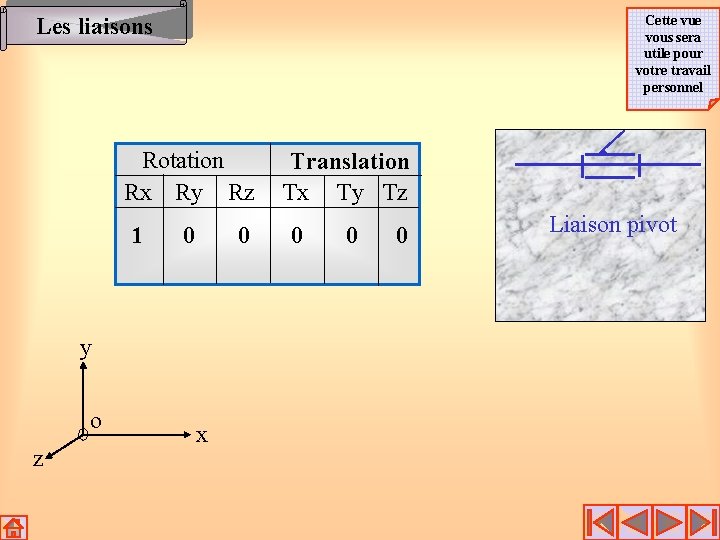

Cette vue vous sera utile pour votre travail personnel Les liaisons Rotation Rx Ry Rz 1 0 0 y o z x Translation Tx Ty Tz 0 0 0 Liaison pivot
Les liaisons Liaison pivot

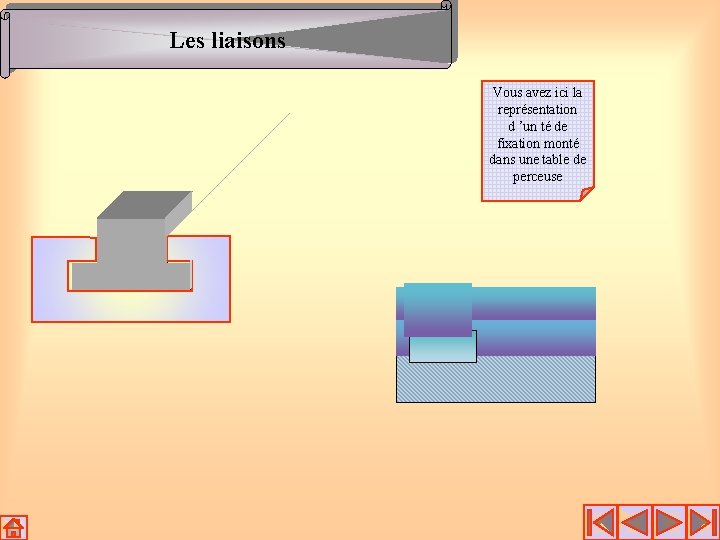

Les liaisons Vous avez ici la représentation d ’un té de fixation monté dans une table de perceuse

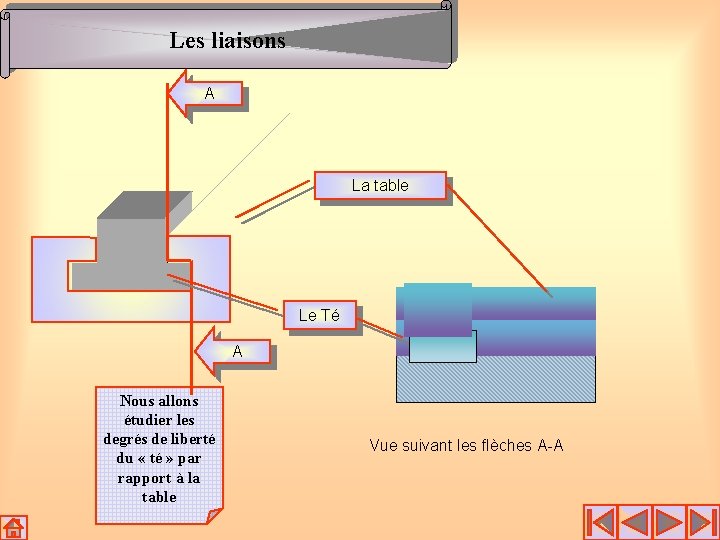

Les liaisons A La table Le Té A Nous allons étudier les degrés de liberté du « té » par rapport à la table Vue suivant les flèches A-A
Les liaisons y o z Rotation Rx Ry Rz x 0 Impossible x Translation Tx Ty Tz

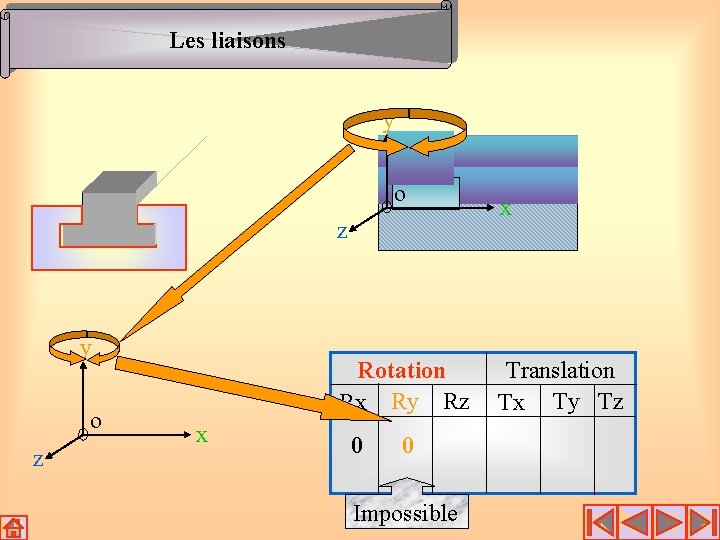

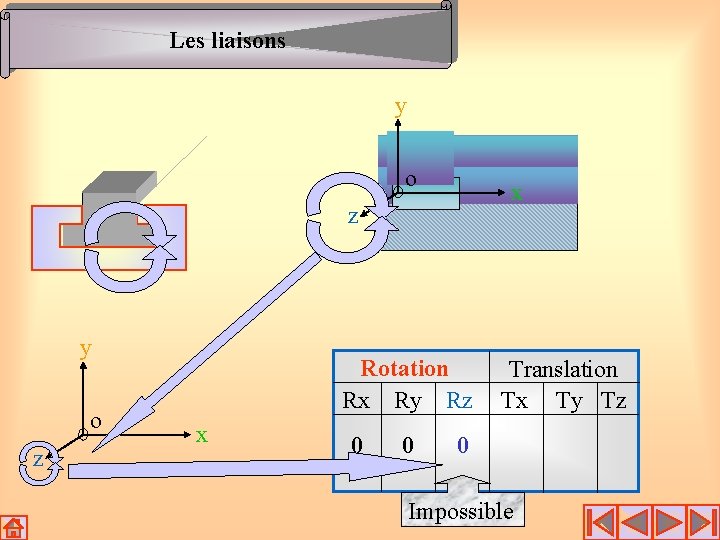

Les liaisons y o z Rotation Rx Ry Rz x 0 0 Impossible x Translation Tx Ty Tz
Les liaisons y o x z y o z Rotation Rx Ry Rz x 0 0 Translation Tx Ty Tz 0 Impossible

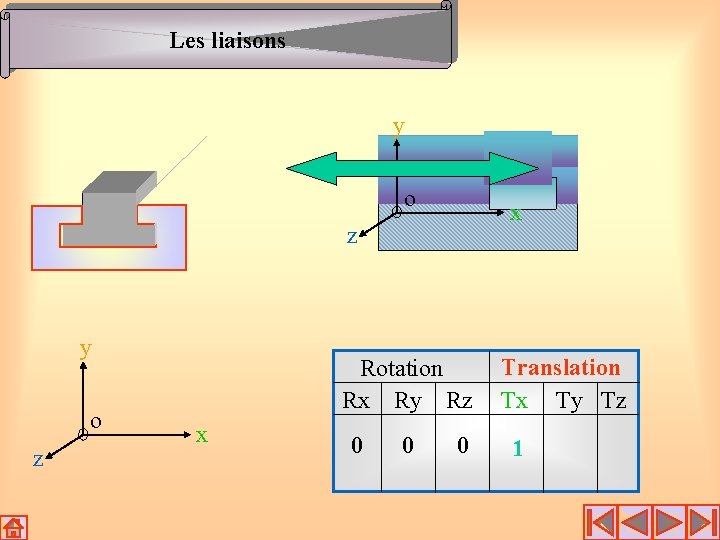

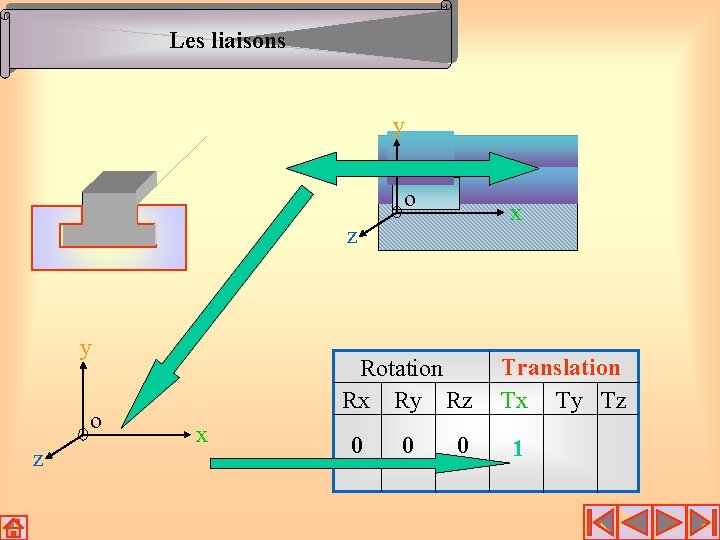

Les liaisons y o x z y o z Rotation Rx Ry Rz x 0 0 0 Translation Tx Ty Tz 1
Les liaisons y o x z y o z Rotation Rx Ry Rz x 0 0 0 Translation Tx Ty Tz 1

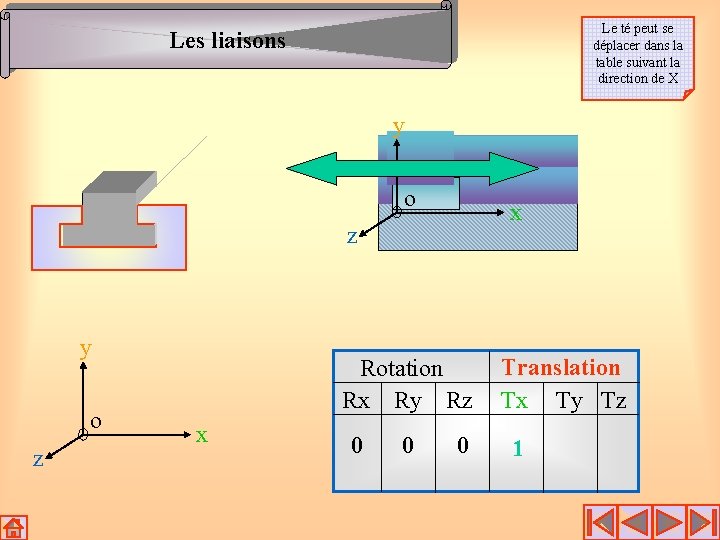

Le té peut se déplacer dans la table suivant la direction de X Les liaisons y o x z y o z Rotation Rx Ry Rz x 0 0 0 Translation Tx Ty Tz 1

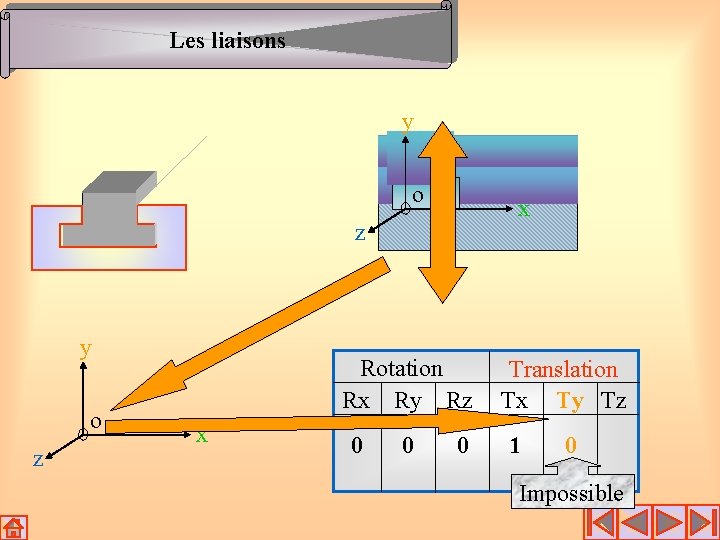

Les liaisons y o x z y o z Rotation Rx Ry Rz x 0 0 0 Translation Tx Ty Tz 1 0 Impossible

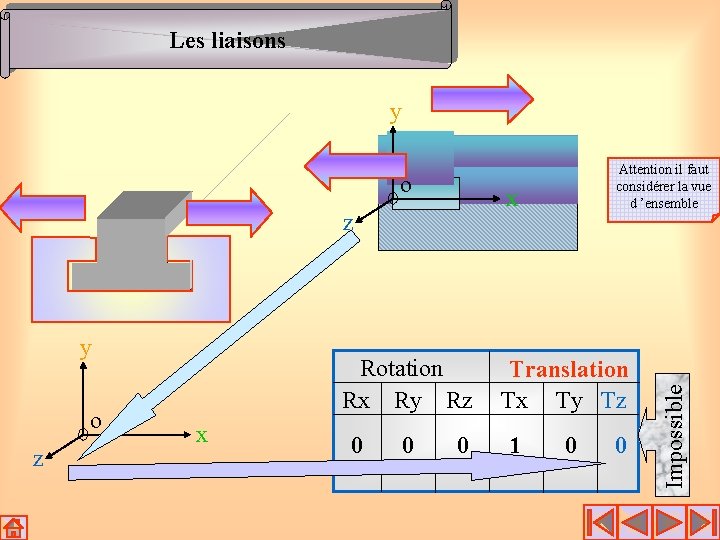

Les liaisons y x z y o z Rotation Rx Ry Rz x 0 0 0 Translation Tx Ty Tz 1 0 0 Impossible o Attention il faut considérer la vue d ’ensemble

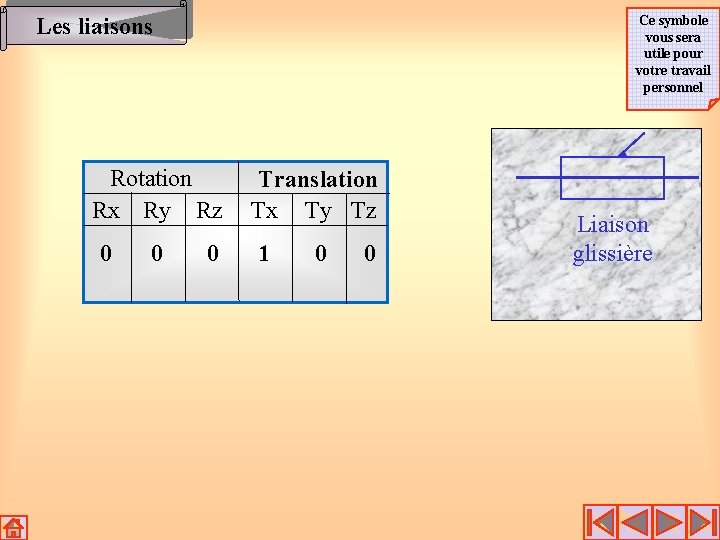

Ce symbole vous sera utile pour votre travail personnel Les liaisons Rotation Rx Ry Rz 0 0 0 Translation Tx Ty Tz 1 0 0 Liaison glissière
Les liaisons Liaison Glissière

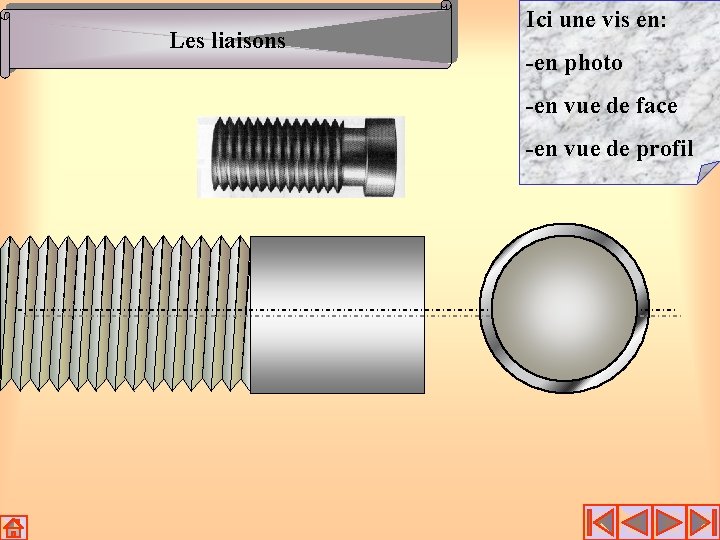

Les liaisons Ici une vis en: -en photo -en vue de face -en vue de profil

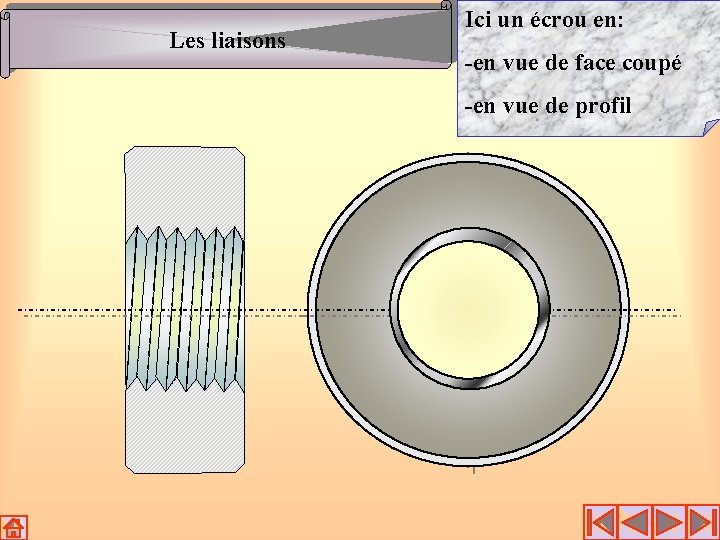

Les liaisons Ici un écrou en: -en vue de face coupé -en vue de profil

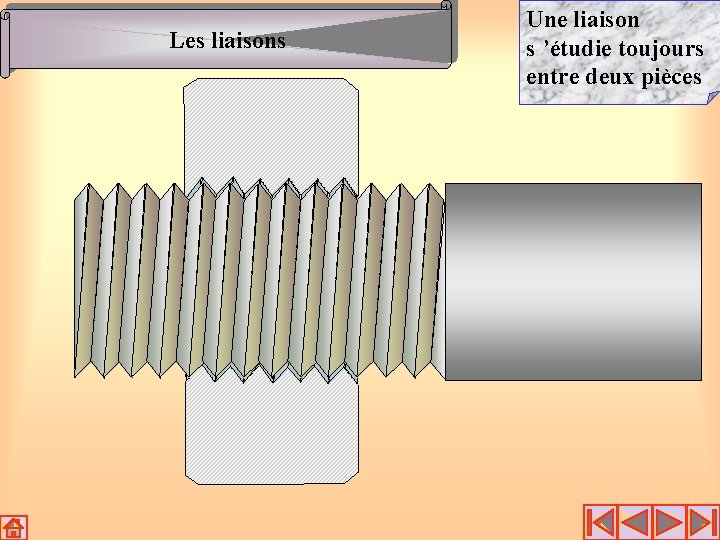

Les liaisons Une liaison s ’étudie toujours entre deux pièces

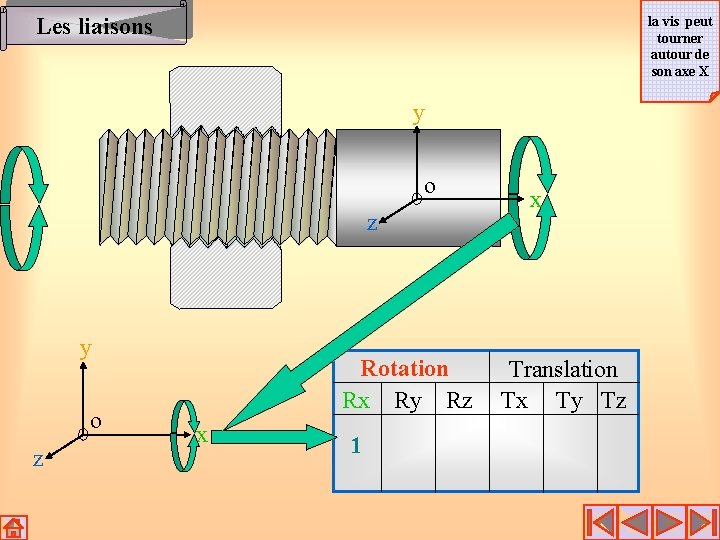

Les liaisons la vis peut tourner autour de son axe X y o z Rotation Rx Ry Rz x 1 x Translation Tx Ty Tz

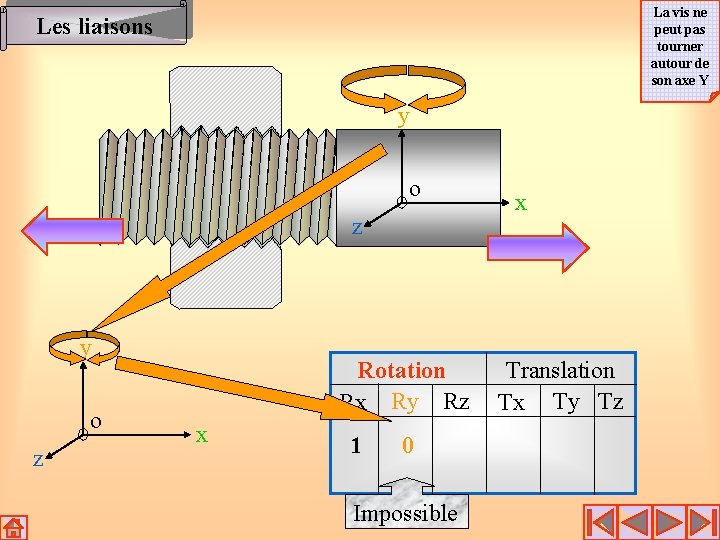

La vis ne peut pas tourner autour de son axe Y Les liaisons y o z Rotation Rx Ry Rz x 1 0 Impossible x Translation Tx Ty Tz

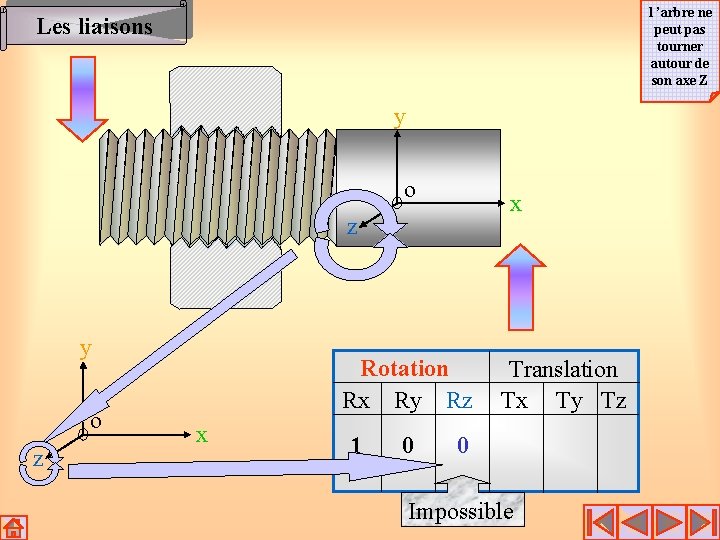

l ’arbre ne peut pas tourner autour de son axe Z Les liaisons y o x z y o z Rotation Rx Ry Rz x 1 0 Translation Tx Ty Tz 0 Impossible

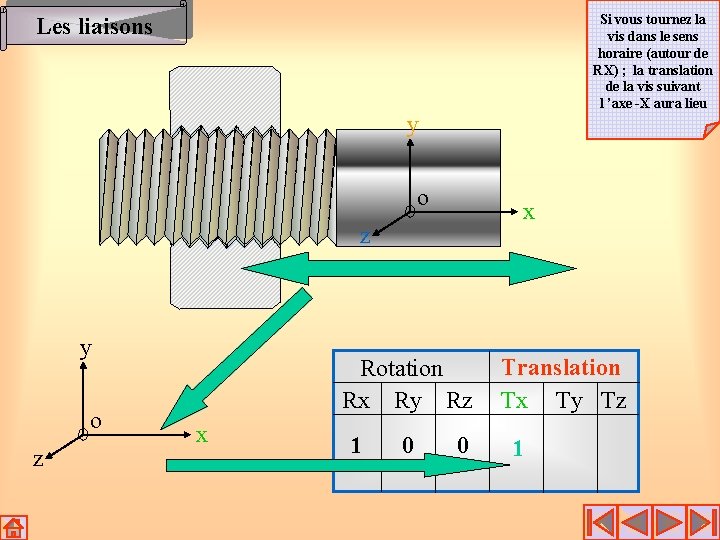

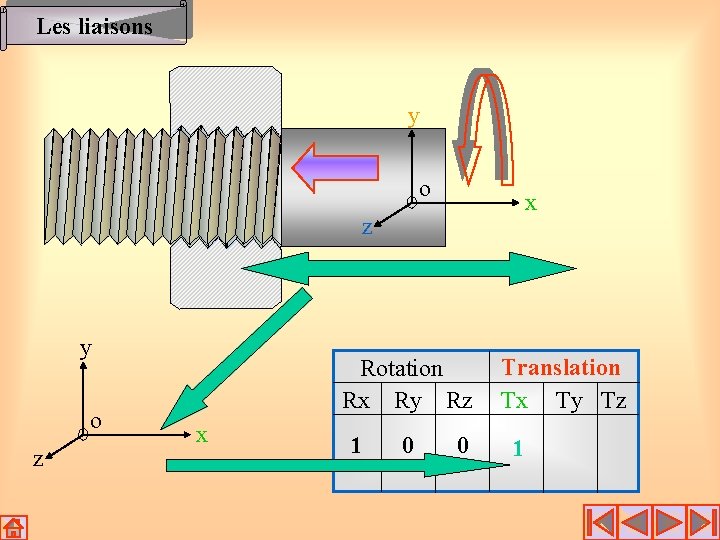

Si vous tournez la vis dans le sens horaire (autour de RX) ; la translation de la vis suivant l ’axe -X aura lieu Les liaisons y o x z y o z Rotation Rx Ry Rz x 1 0 0 Translation Tx Ty Tz 1
Les liaisons y o x z y o z Rotation Rx Ry Rz x 1 0 0 Translation Tx Ty Tz 1

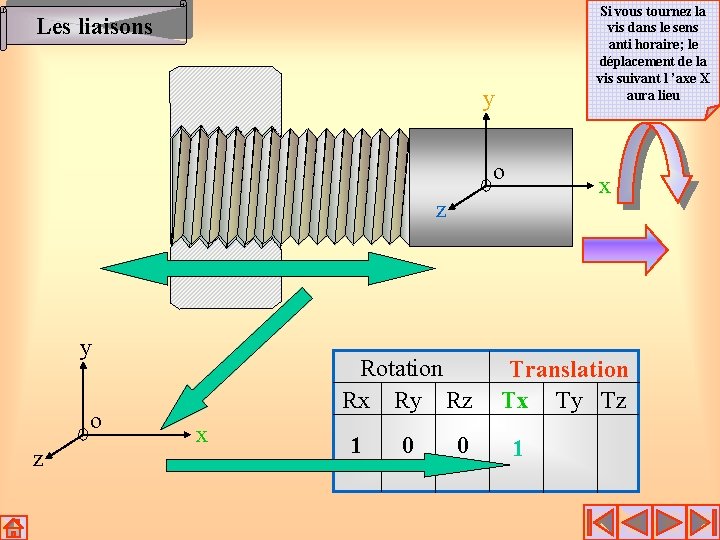

Si vous tournez la vis dans le sens anti horaire; le déplacement de la vis suivant l ’axe X aura lieu Les liaisons y o x z y o z Rotation Rx Ry Rz x 1 0 0 Translation Tx Ty Tz 1

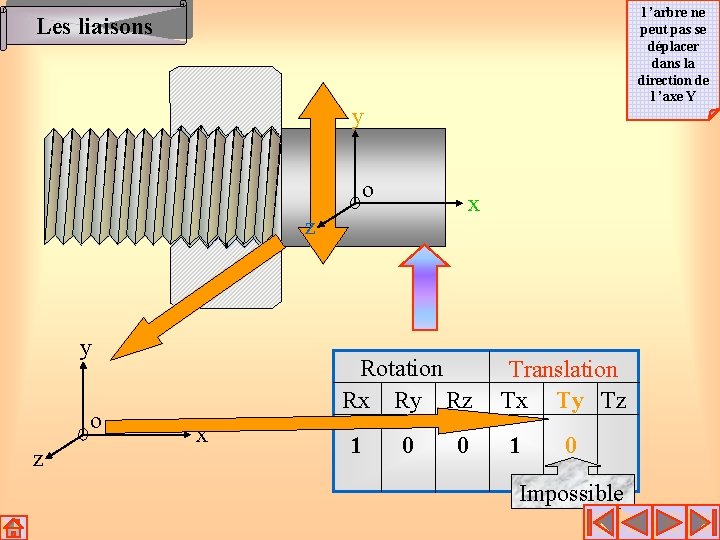

l ’arbre ne peut pas se déplacer dans la direction de l ’axe Y Les liaisons y o x z y o z Rotation Rx Ry Rz x 1 0 0 Translation Tx Ty Tz 1 0 Impossible

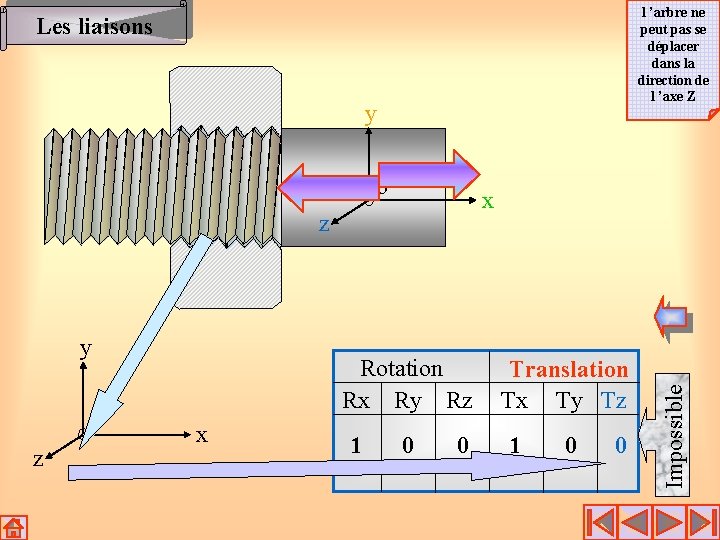

l ’arbre ne peut pas se déplacer dans la direction de l ’axe Z Les liaisons y o z Rotation Rx Ry Rz x 1 0 0 Translation Tx Ty Tz 1 0 0 Impossible x

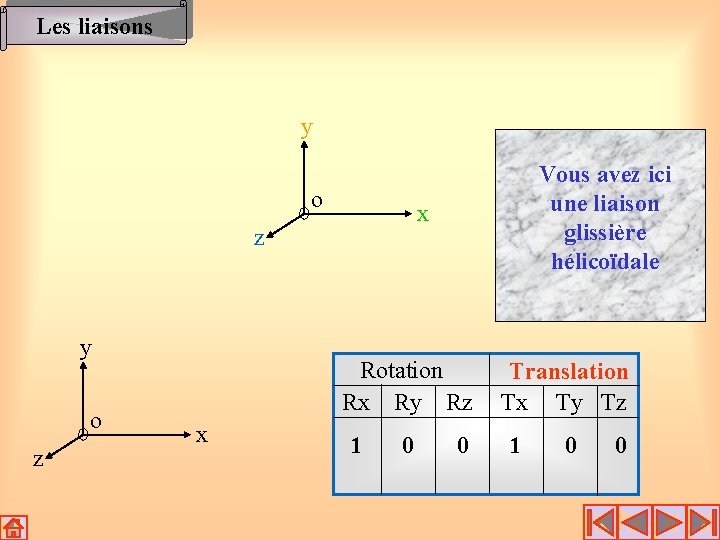

Les liaisons y o x z y o z Vous avez ici une liaison glissière hélicoïdale Rotation Rx Ry Rz x 1 0 0 Translation Tx Ty Tz 1 0 0

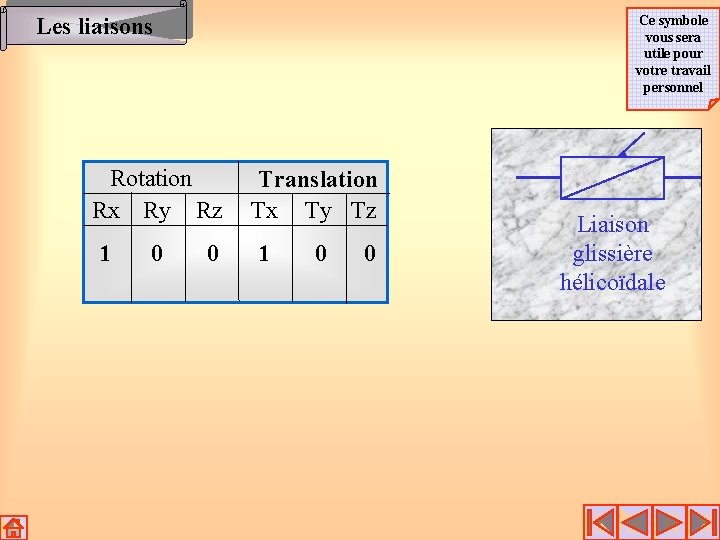

Ce symbole vous sera utile pour votre travail personnel Les liaisons Rotation Rx Ry Rz 1 0 0 Translation Tx Ty Tz 1 0 0 Liaison glissière hélicoïdale

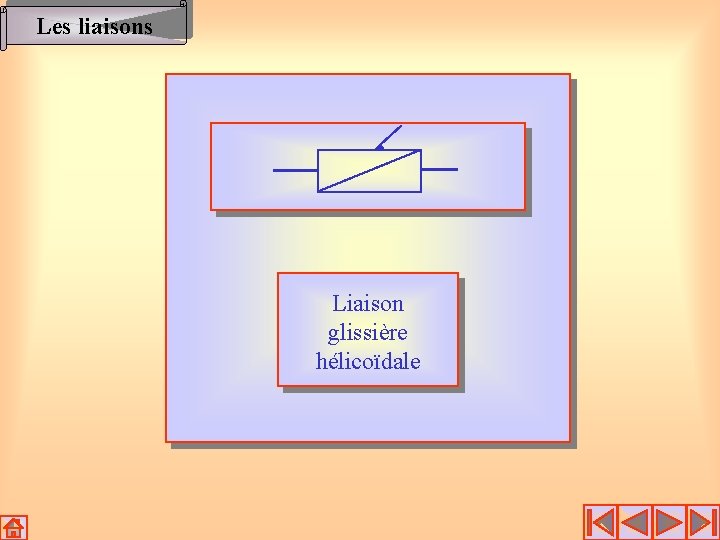

Les liaisons Liaison glissière hélicoïdale

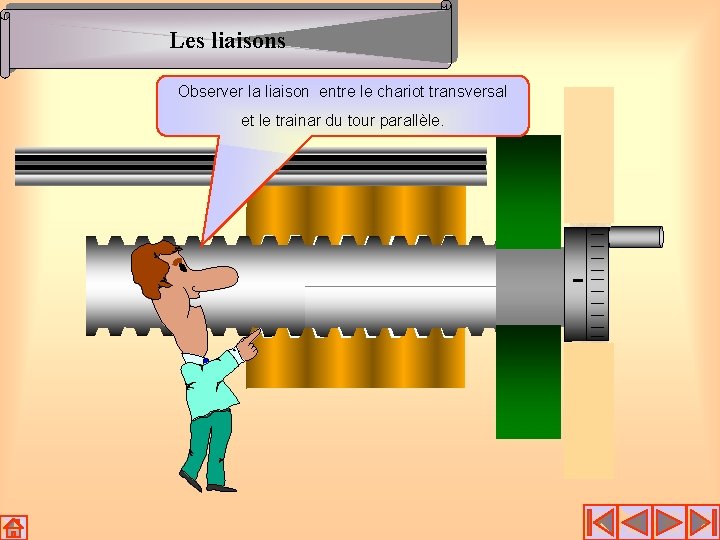

Les liaisons Observer la liaison entre le chariot transversal et le trainar du tour parallèle.

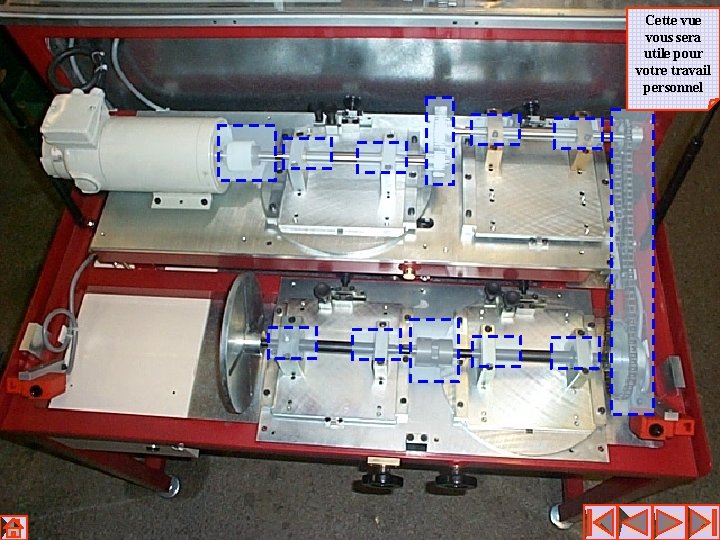

Cette vue vous sera utile pour votre travail personnel
Maintenant vous pouvez complétez votre document 3/3 Les liaisons Fin du diaporama Retour au début du diaporama
