Les interfaces IP l l l La couche

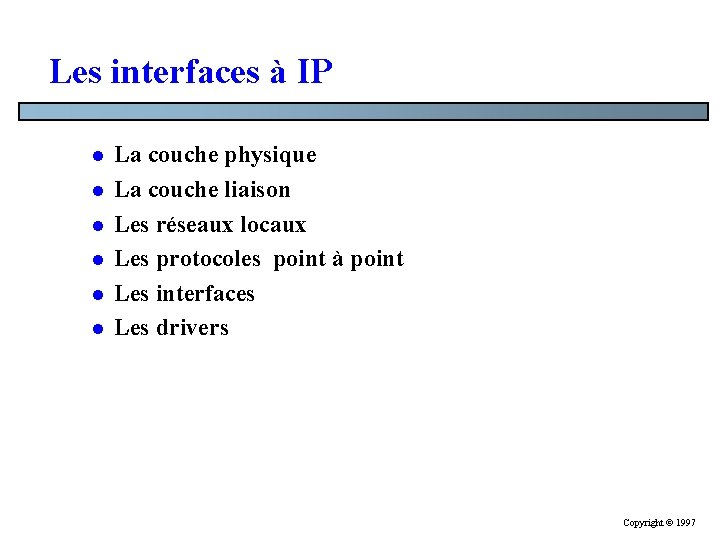

Les interfaces à IP l l l La couche physique La couche liaison Les

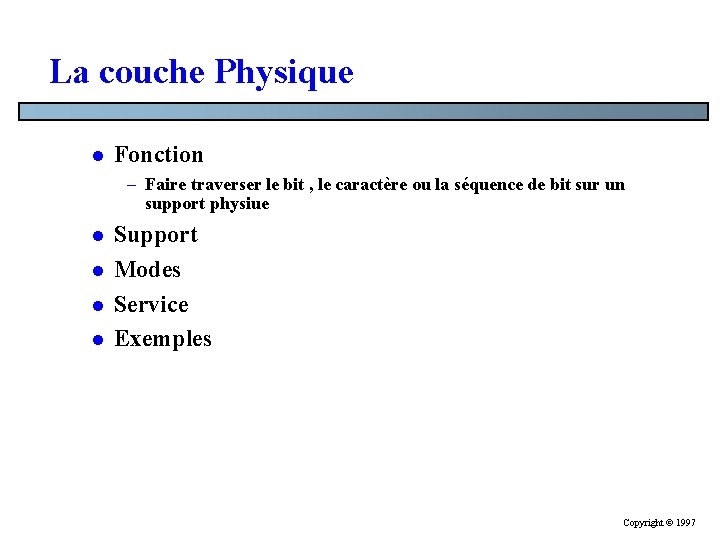

La couche Physique l Fonction – Faire traverser le bit , le caractère ou

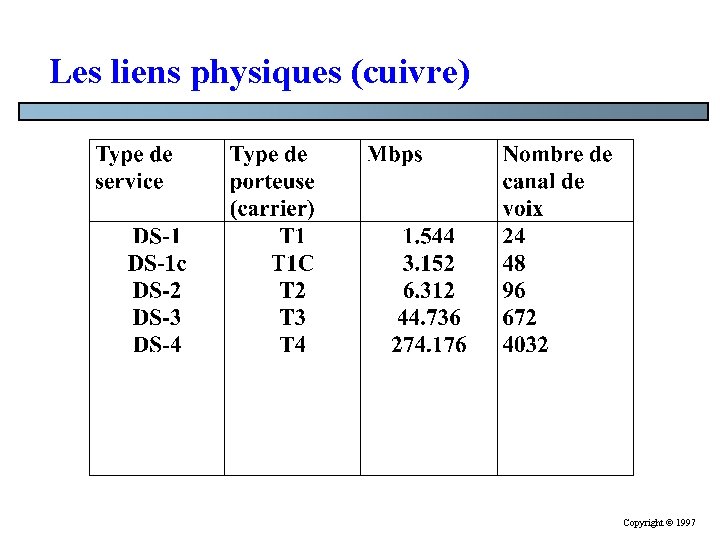

Les liens physiques (cuivre) Copyright © 1997

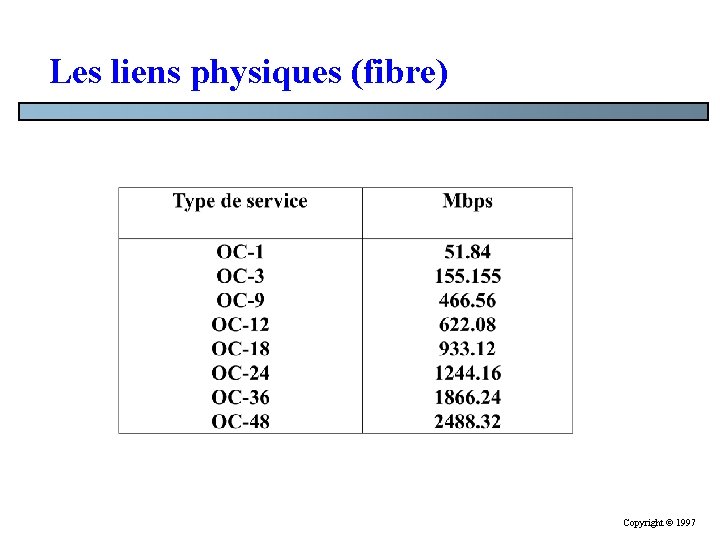

Les liens physiques (fibre) Copyright © 1997

La couche liaison l Fonction : – Faire traverser une séquence de bite entre

Réseaux locaux 4 Caractéristiques l La topologie (étoile, bus, anneau, arbre) l Le mode

ISO versus réseaux locaux ISO Liaison Physique Réseaux Locaux Contrôle logique de liaison(LLC) Interconnexion

Standart IEEE Contrôle logique de liaison 802. 2 802. 1 Accès au au médium

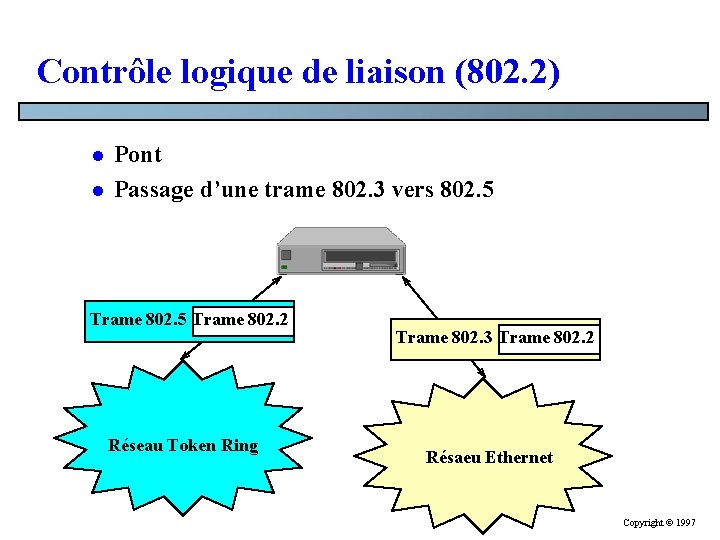

Contrôle logique de liaison (802. 2) l l Pont Passage d’une trame 802. 3

Les couches MAC l l l l l 802. 3 Ethernet * 802. 4

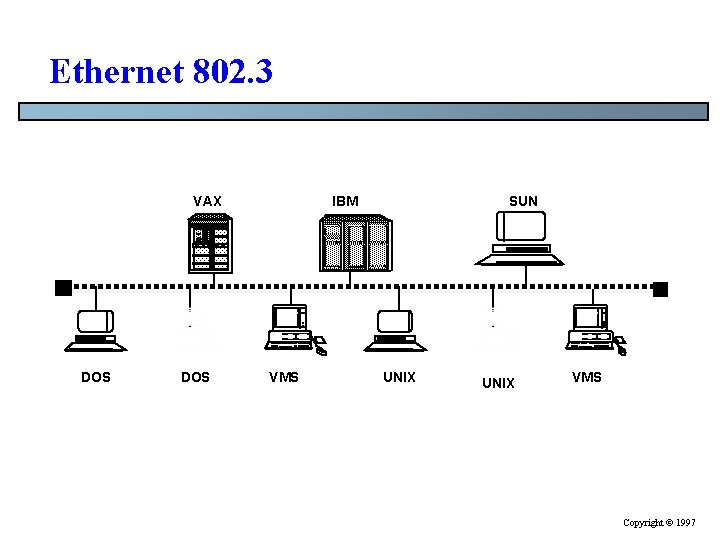

Ethernet 802. 3 VAX DOS IBM VMS SUN UNIX VMS Copyright © 1997

Standart Ethernet CSMA / CD 10 Base 5 câble coaxial , thick 10 Base

Trame Ethernet Début de la trame 7 octets 1 octet Préambule Début de trame

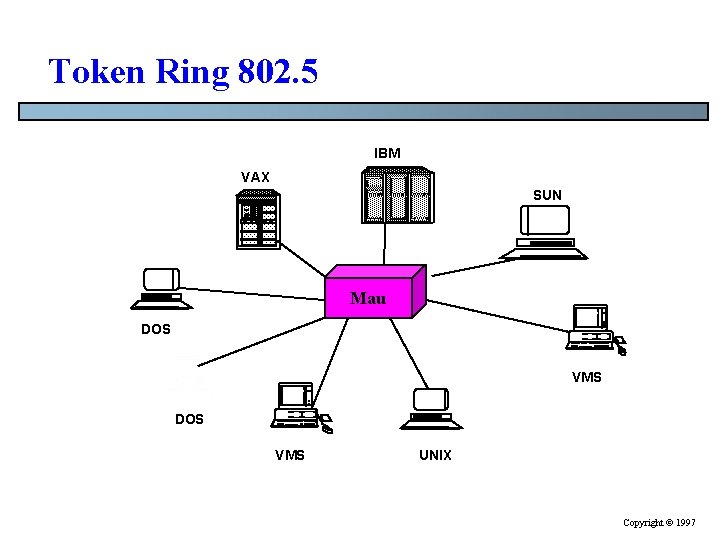

Token Ring 802. 5 IBM VAX SUN Mau DOS VMS UNIX Copyright © 1997

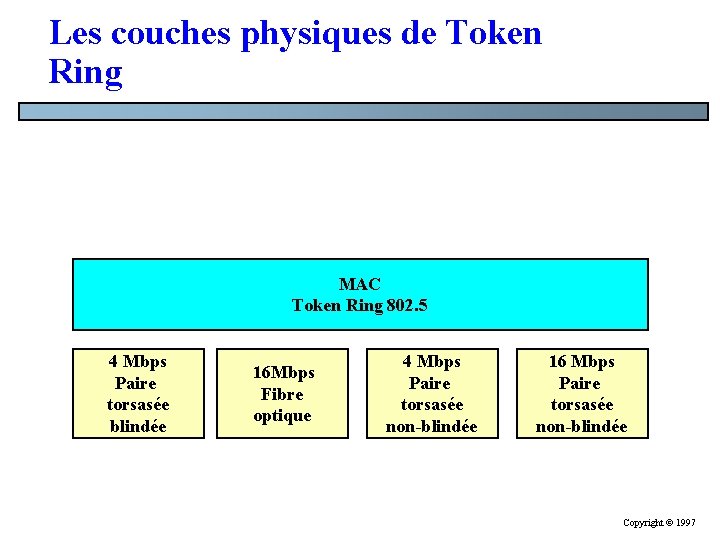

Les couches physiques de Token Ring MAC Token Ring 802. 5 4 Mbps Paire

TRAME Token Ring 1 octet 1 octet délimiteur de début Contrôle d’accès Contrôle de

Slip (Serial Line Internet Protocol) l l l l Connection point à point entre

Protocole PPP (Point to Point Protocol) l l l l Point à point entre

IP sur X 25 l l l X 25 offre un service de commutation

Les interfaces l l Les shells de réseau. Les shell-worksation ou les re-directeurs de

Les drivers l l Les pilotes (drivers) qui agissent comme interface entre le matériels

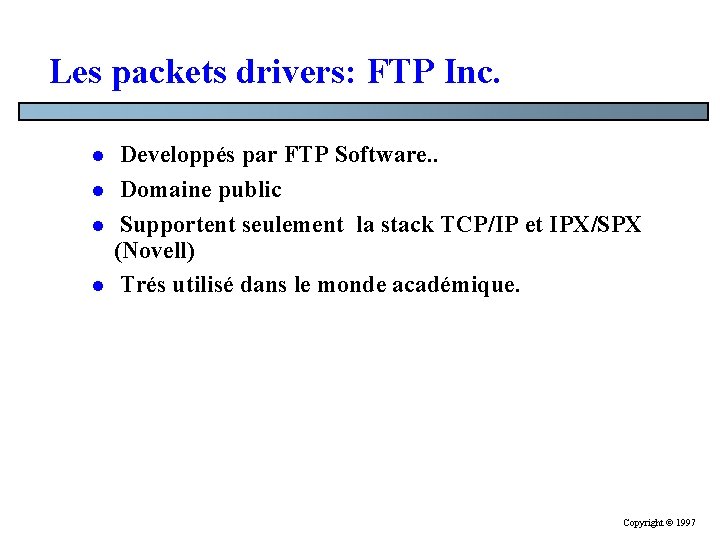

Les packets drivers: FTP Inc. l l Developpés par FTP Software. . Domaine public

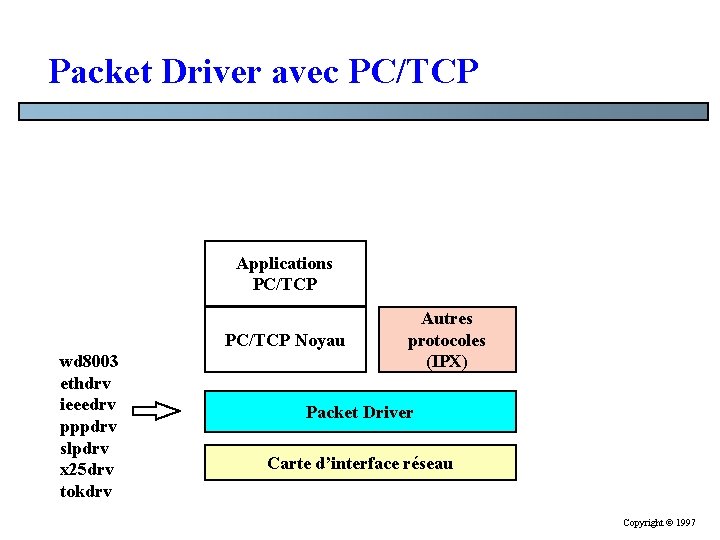

Packet Driver avec PC/TCP Applications PC/TCP Noyau wd 8003 ethdrv ieeedrv pppdrv slpdrv x

NDIS: Microsoft/3 com l l Network Driver Interface Specification (NDIS). Plusieurs stacks resident sur

NDIS avec PC/TCP Redirector Application PC/TCP Services Lan Manager PC/TCP Noyau Lan Manager Core

ODI : Netware l l l Novell utilise IPX. comme couche réseau et transport.

ODI avec PC/TCP, Novell Applications PC/TCP Application Novell PC/TCP Noyau Shell File Novell net

Les améliorations de Windows 95 par rapport à Windows 3. 1 l l l

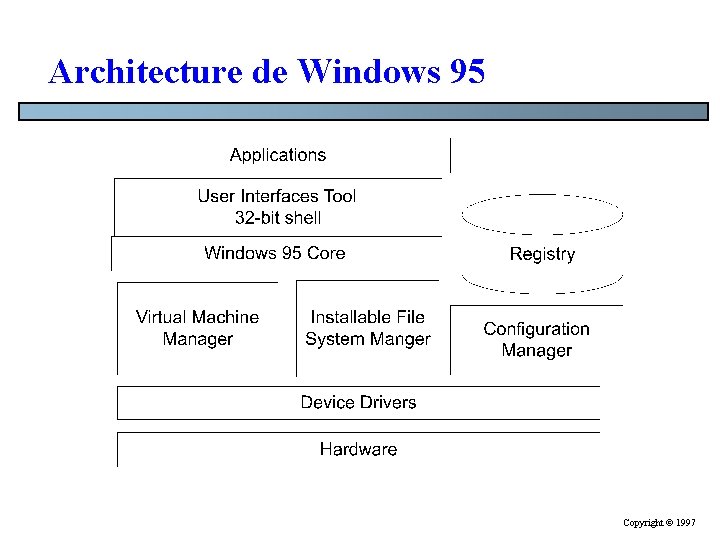

Architecture de Windows 95 Copyright © 1997

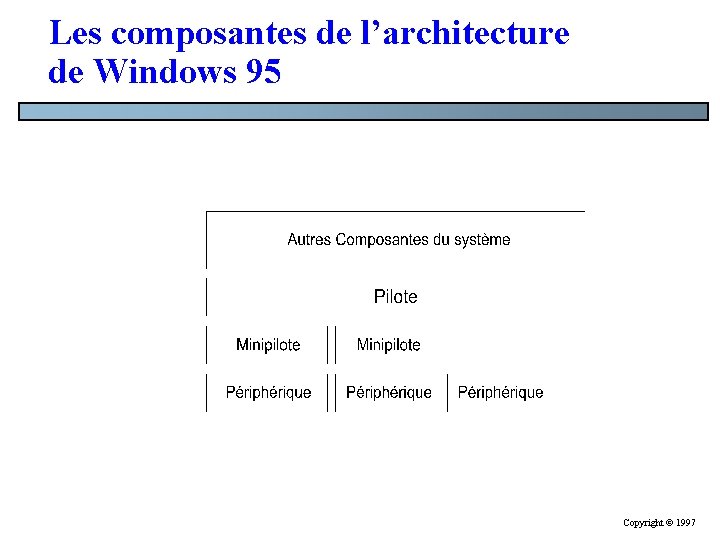

Les composantes de l’architecture de Windows 95 Copyright © 1997

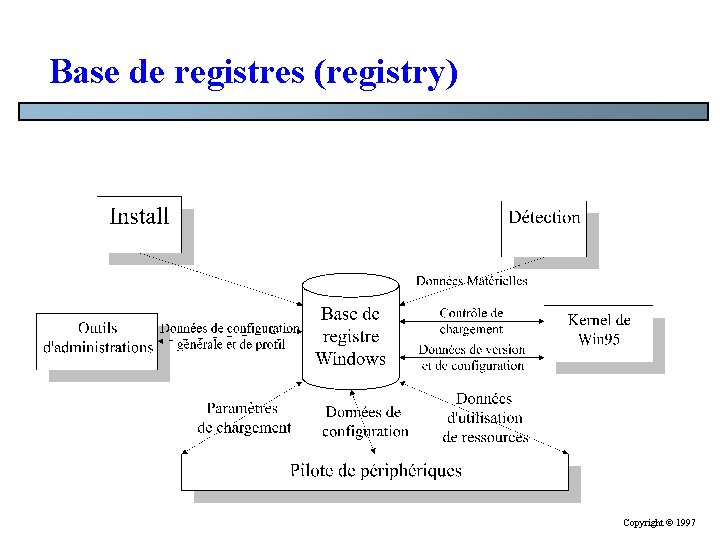

Base de registres (registry) Copyright © 1997

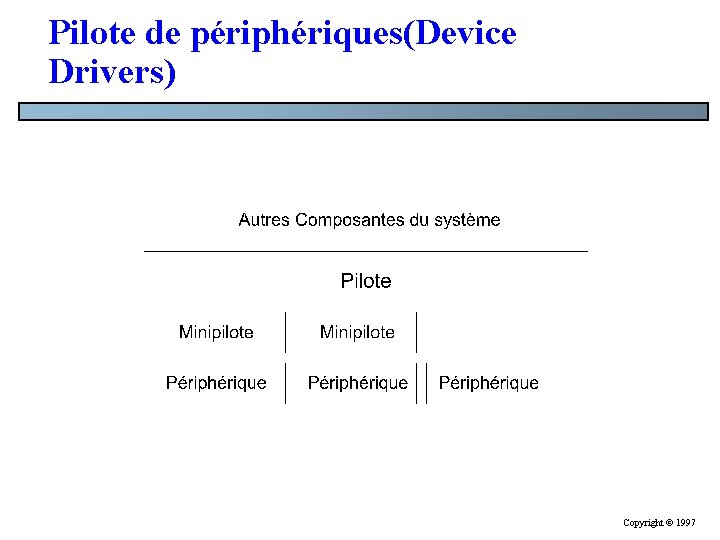

Pilote de périphériques(Device Drivers) Copyright © 1997

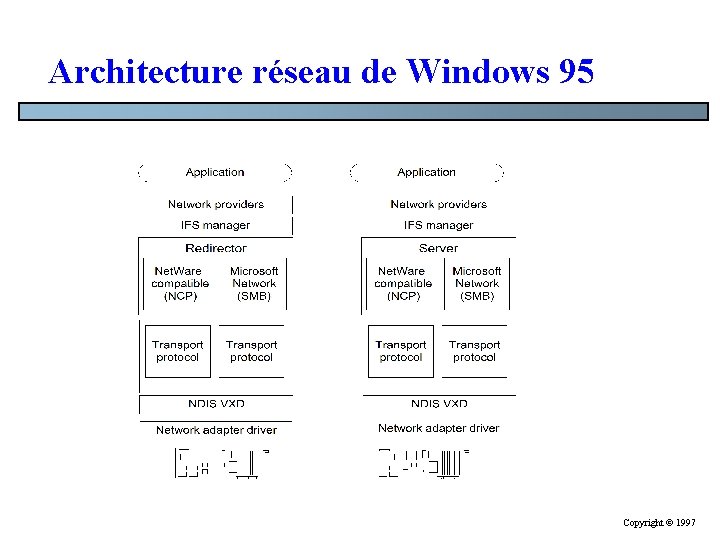

Architecture réseau de Windows 95 Copyright © 1997

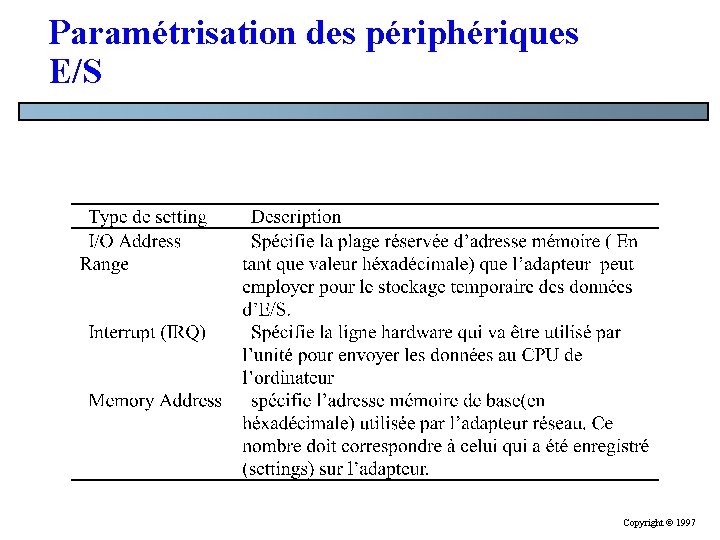

Paramétrisation des périphériques E/S Copyright © 1997

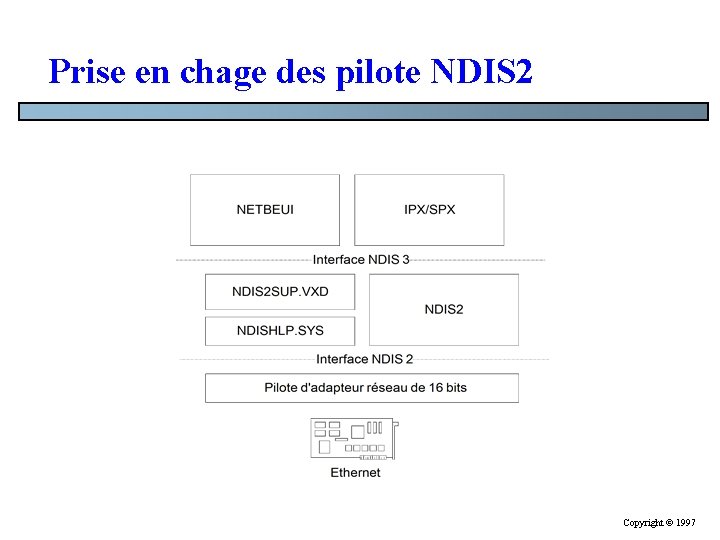

Prise en chage des pilote NDIS 2 Copyright © 1997

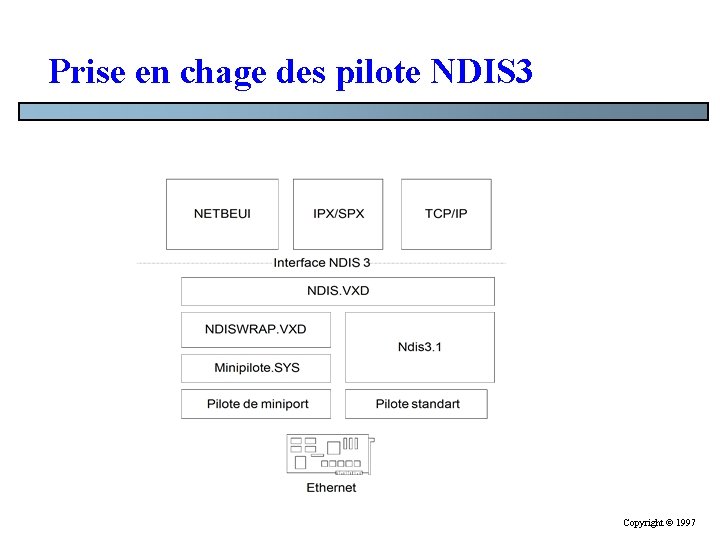

Prise en chage des pilote NDIS 3 Copyright © 1997

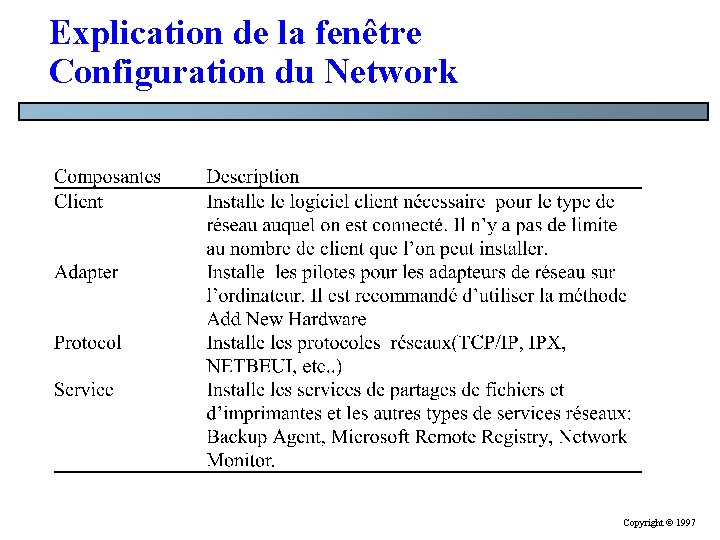

Explication de la fenêtre Configuration du Network Copyright © 1997

Slides: 39

Download presentation

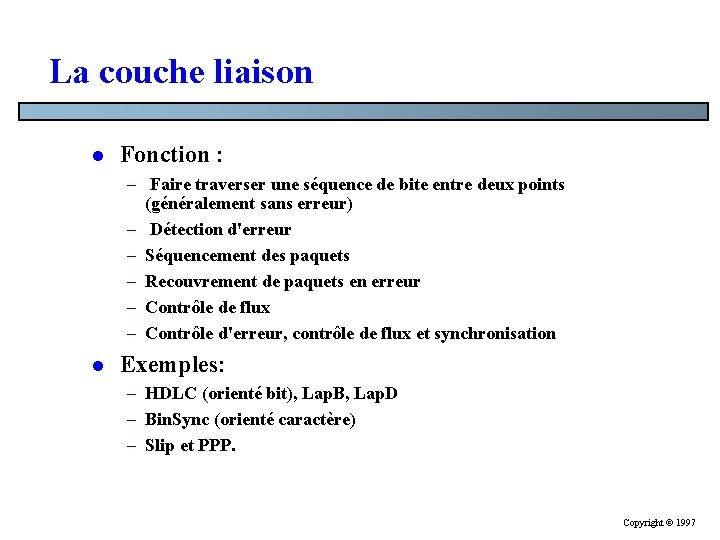

La couche liaison l Fonction : – Faire traverser une séquence de bite entre deux points (généralement sans erreur) – Détection d'erreur – Séquencement des paquets – Recouvrement de paquets en erreur – Contrôle de flux – Contrôle d'erreur, contrôle de flux et synchronisation l Exemples: – HDLC (orienté bit), Lap. B, Lap. D – Bin. Sync (orienté caractère) – Slip et PPP. Copyright © 1997

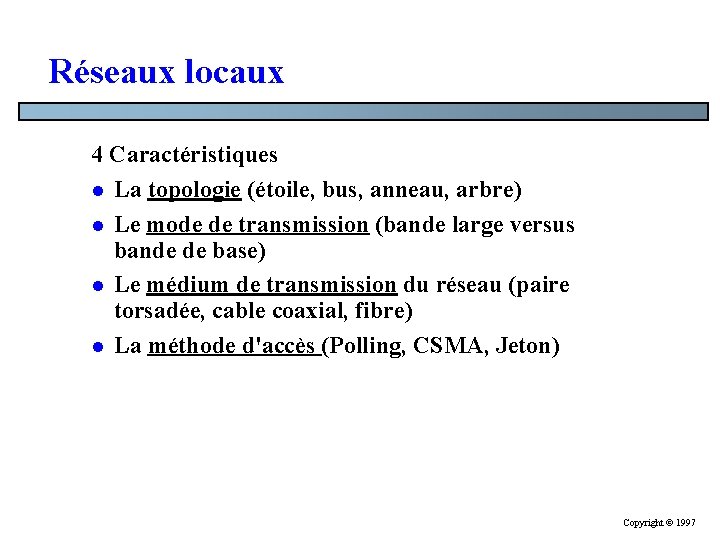

Réseaux locaux 4 Caractéristiques l La topologie (étoile, bus, anneau, arbre) l Le mode de transmission (bande large versus bande de base) l Le médium de transmission du réseau (paire torsadée, cable coaxial, fibre) l La méthode d'accès (Polling, CSMA, Jeton) Copyright © 1997

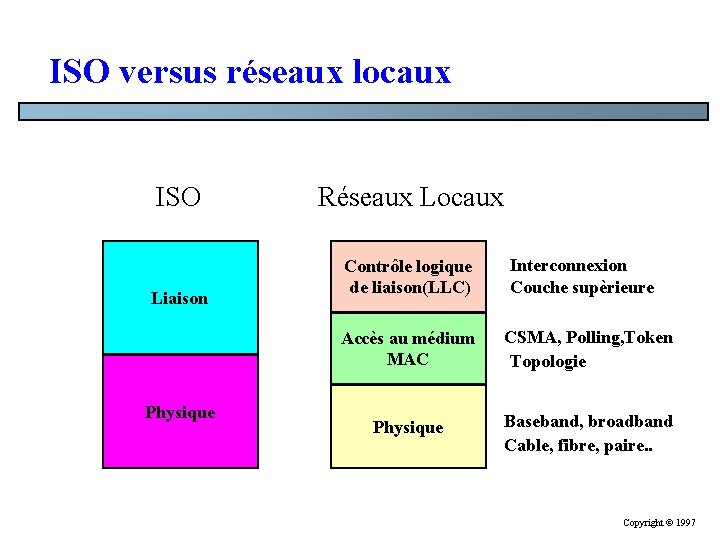

ISO versus réseaux locaux ISO Liaison Physique Réseaux Locaux Contrôle logique de liaison(LLC) Interconnexion Couche supèrieure Accès au médium MAC CSMA, Polling, Token Topologie Physique Baseband, broadband Cable, fibre, paire. . Copyright © 1997

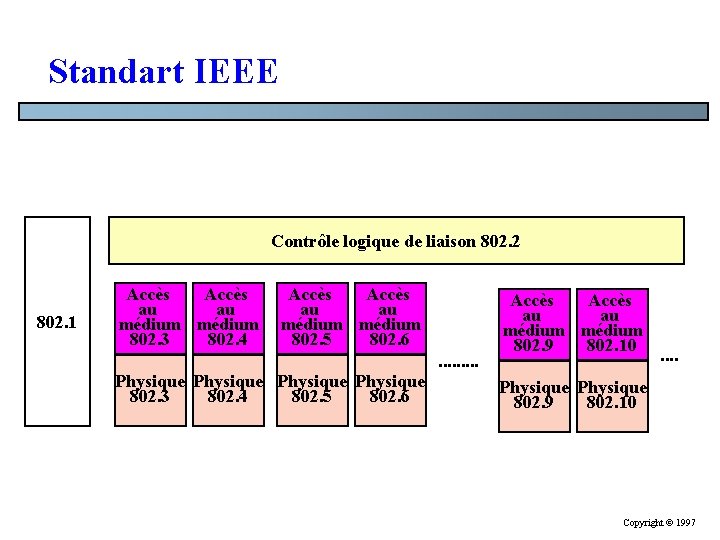

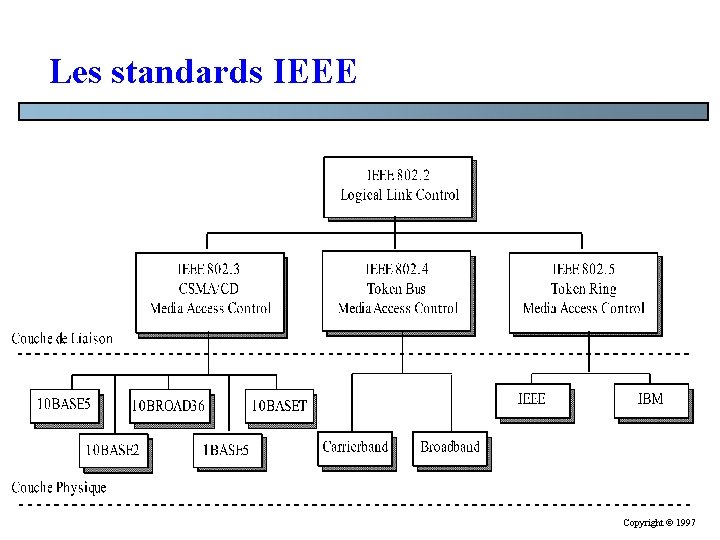

Standart IEEE Contrôle logique de liaison 802. 2 802. 1 Accès au au médium 802. 3 802. 4 Accès au au médium 802. 5 802. 6 Physique 802. 3 802. 4 802. 5 802. 6 . . Accès au au médium 802. 9 802. 10 . . Physique 802. 9 802. 10 Copyright © 1997

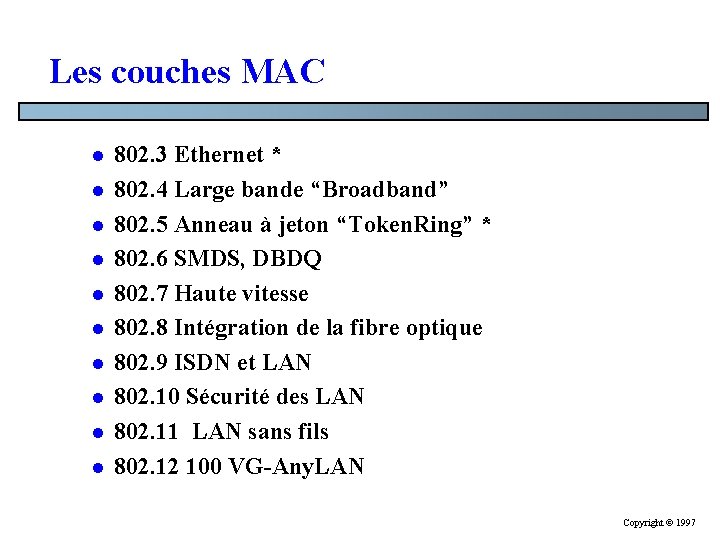

Les couches MAC l l l l l 802. 3 Ethernet * 802. 4 Large bande “Broadband” 802. 5 Anneau à jeton “Token. Ring” * 802. 6 SMDS, DBDQ 802. 7 Haute vitesse 802. 8 Intégration de la fibre optique 802. 9 ISDN et LAN 802. 10 Sécurité des LAN 802. 11 LAN sans fils 802. 12 100 VG-Any. LAN Copyright © 1997

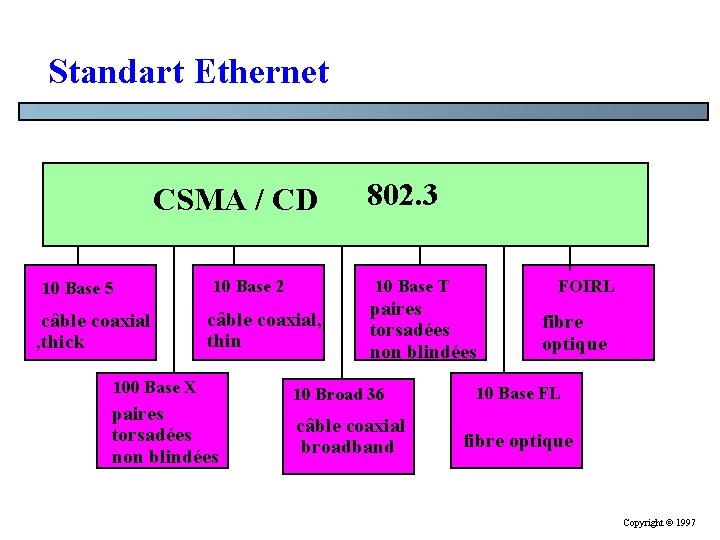

Standart Ethernet CSMA / CD 10 Base 5 câble coaxial , thick 10 Base 2 10 Base T câble coaxial, thin 100 Base X paires torsadées non blindées 802. 3 FOIRL paires torsadées non blindées 10 Broad 36 câble coaxial broadband fibre optique 10 Base FL fibre optique Copyright © 1997

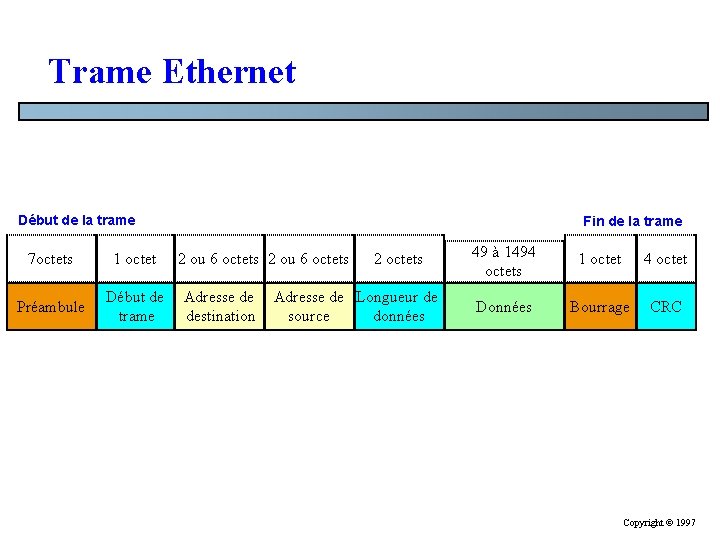

Trame Ethernet Début de la trame 7 octets 1 octet Préambule Début de trame Fin de la trame 2 ou 6 octets Adresse de destination 2 octets Adresse de Longueur de source données 49 à 1494 octets 1 octet 4 octet Données Bourrage CRC Copyright © 1997

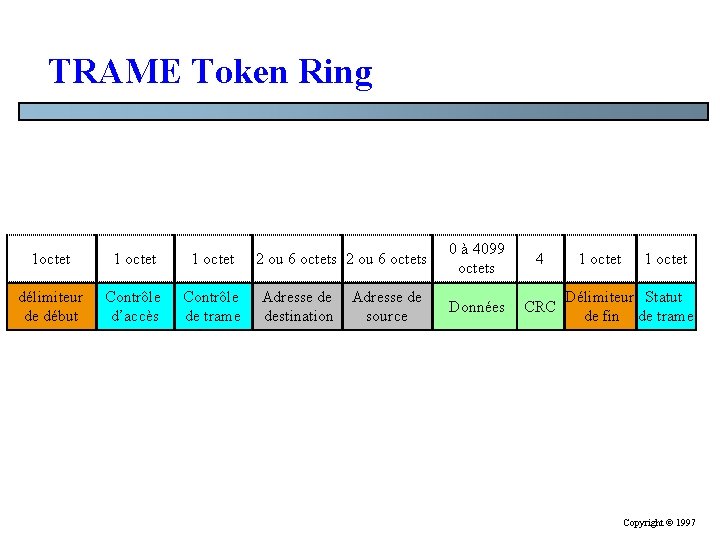

TRAME Token Ring 1 octet 1 octet délimiteur de début Contrôle d’accès Contrôle de trame 2 ou 6 octets Adresse de destination Adresse de source 0 à 4099 octets 4 Données CRC 1 octet Délimiteur Statut de fin de trame Copyright © 1997

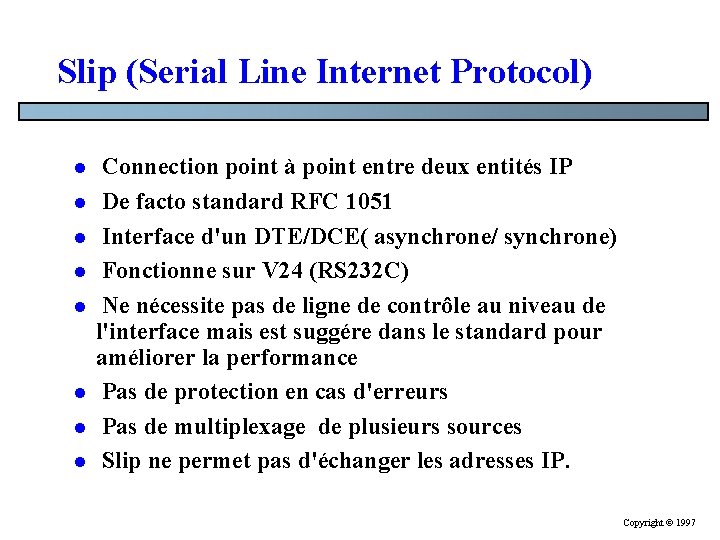

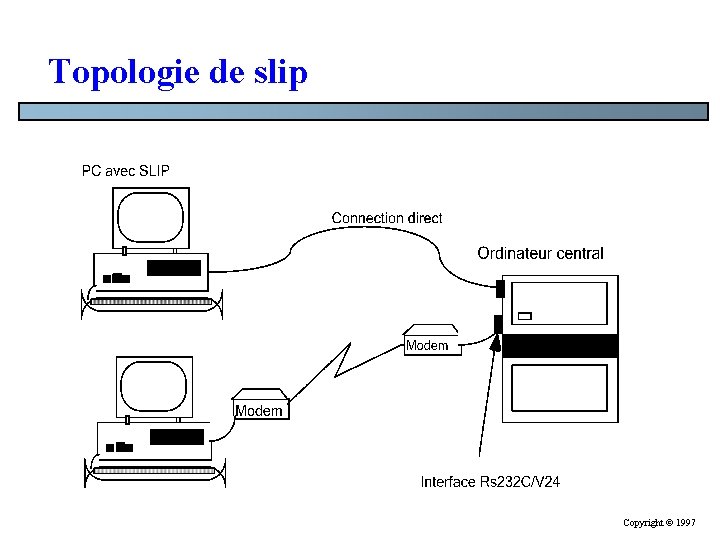

Slip (Serial Line Internet Protocol) l l l l Connection point à point entre deux entités IP De facto standard RFC 1051 Interface d'un DTE/DCE( asynchrone/ synchrone) Fonctionne sur V 24 (RS 232 C) Ne nécessite pas de ligne de contrôle au niveau de l'interface mais est suggére dans le standard pour améliorer la performance Pas de protection en cas d'erreurs Pas de multiplexage de plusieurs sources Slip ne permet pas d'échanger les adresses IP. Copyright © 1997

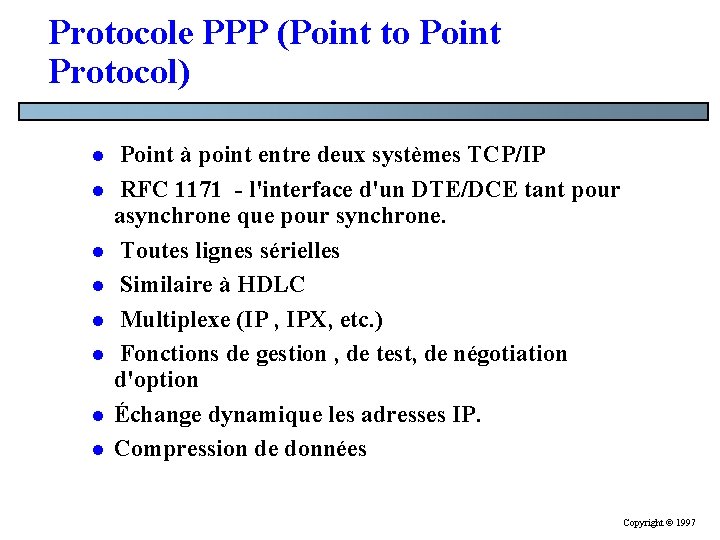

Protocole PPP (Point to Point Protocol) l l l l Point à point entre deux systèmes TCP/IP RFC 1171 - l'interface d'un DTE/DCE tant pour asynchrone que pour synchrone. Toutes lignes sérielles Similaire à HDLC Multiplexe (IP , IPX, etc. ) Fonctions de gestion , de test, de négotiation d'option Échange dynamique les adresses IP. Compression de données Copyright © 1997

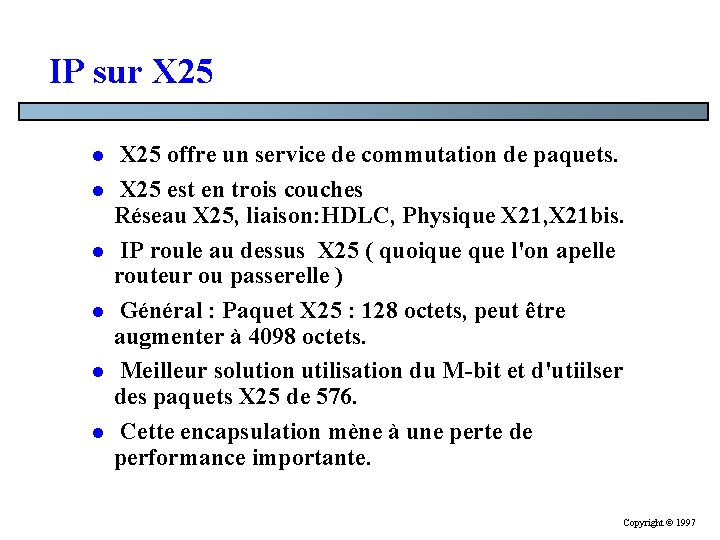

IP sur X 25 l l l X 25 offre un service de commutation de paquets. X 25 est en trois couches Réseau X 25, liaison: HDLC, Physique X 21, X 21 bis. IP roule au dessus X 25 ( quoique l'on apelle routeur ou passerelle ) Général : Paquet X 25 : 128 octets, peut être augmenter à 4098 octets. Meilleur solution utilisation du M-bit et d'utiilser des paquets X 25 de 576. Cette encapsulation mène à une perte de performance importante. Copyright © 1997

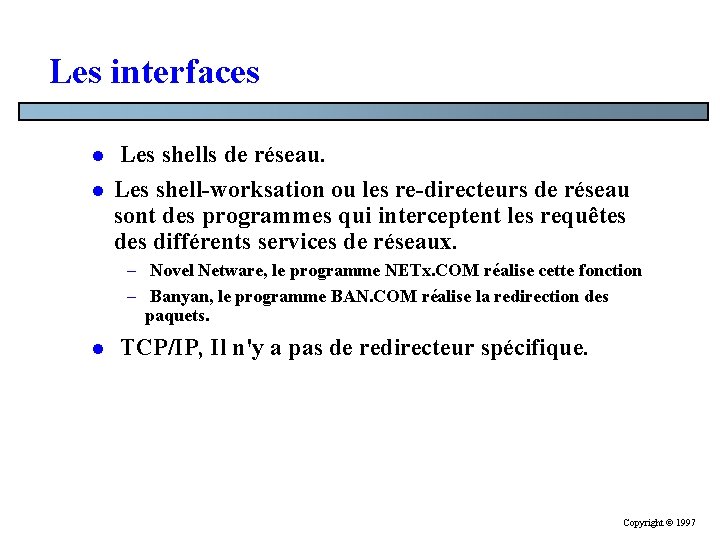

Les interfaces l l Les shells de réseau. Les shell-worksation ou les re-directeurs de réseau sont des programmes qui interceptent les requêtes différents services de réseaux. – Novel Netware, le programme NETx. COM réalise cette fonction – Banyan, le programme BAN. COM réalise la redirection des paquets. l TCP/IP, Il n'y a pas de redirecteur spécifique. Copyright © 1997

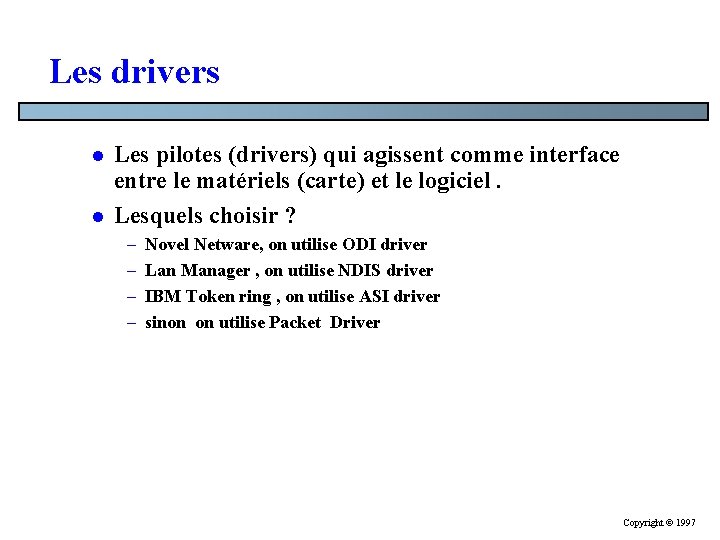

Les drivers l l Les pilotes (drivers) qui agissent comme interface entre le matériels (carte) et le logiciel. Lesquels choisir ? – – Novel Netware, on utilise ODI driver Lan Manager , on utilise NDIS driver IBM Token ring , on utilise ASI driver sinon on utilise Packet Driver Copyright © 1997

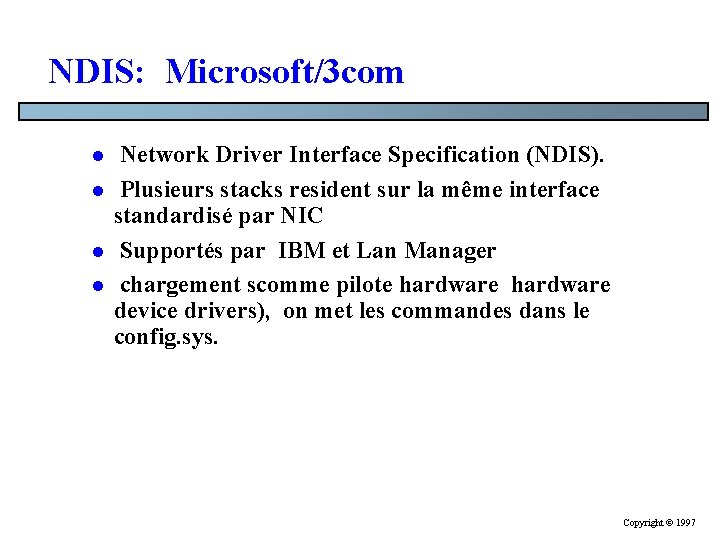

NDIS: Microsoft/3 com l l Network Driver Interface Specification (NDIS). Plusieurs stacks resident sur la même interface standardisé par NIC Supportés par IBM et Lan Manager chargement scomme pilote hardware device drivers), on met les commandes dans le config. sys. Copyright © 1997

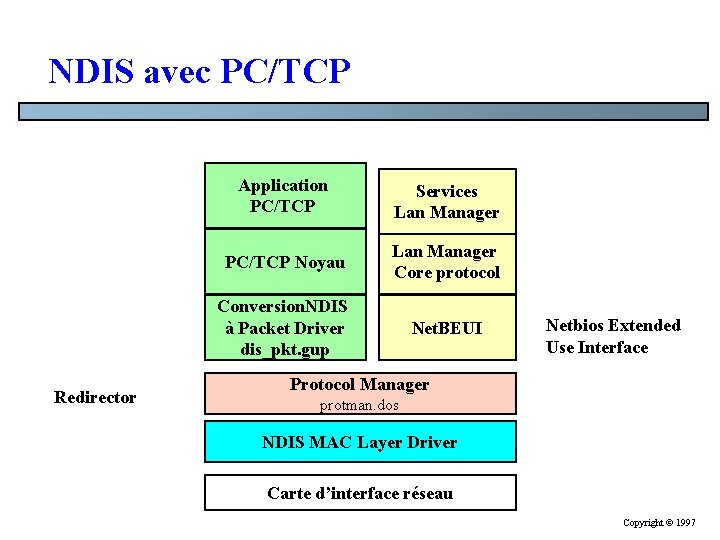

NDIS avec PC/TCP Redirector Application PC/TCP Services Lan Manager PC/TCP Noyau Lan Manager Core protocol Conversion. NDIS à Packet Driver dis_pkt. gup Net. BEUI Netbios Extended Use Interface Protocol Manager protman. dos NDIS MAC Layer Driver Carte d’interface réseau Copyright © 1997

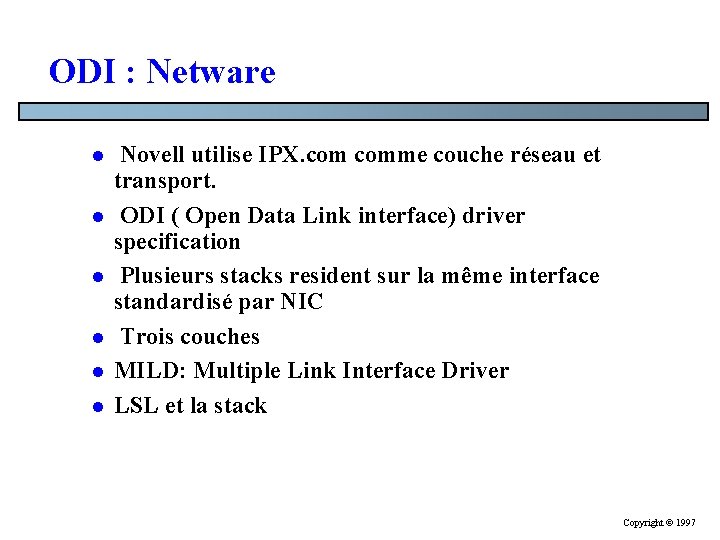

ODI : Netware l l l Novell utilise IPX. comme couche réseau et transport. ODI ( Open Data Link interface) driver specification Plusieurs stacks resident sur la même interface standardisé par NIC Trois couches MILD: Multiple Link Interface Driver LSL et la stack Copyright © 1997

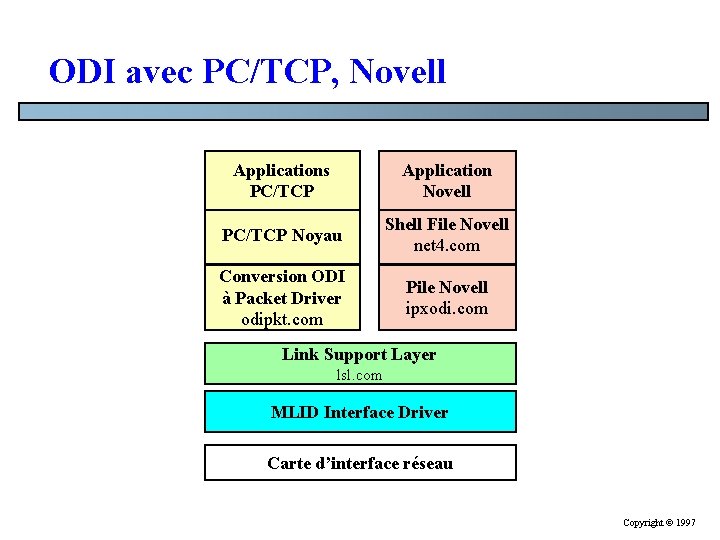

ODI avec PC/TCP, Novell Applications PC/TCP Application Novell PC/TCP Noyau Shell File Novell net 4. com Conversion ODI à Packet Driver odipkt. com Pile Novell ipxodi. com Link Support Layer lsl. com MLID Interface Driver Carte d’interface réseau Copyright © 1997

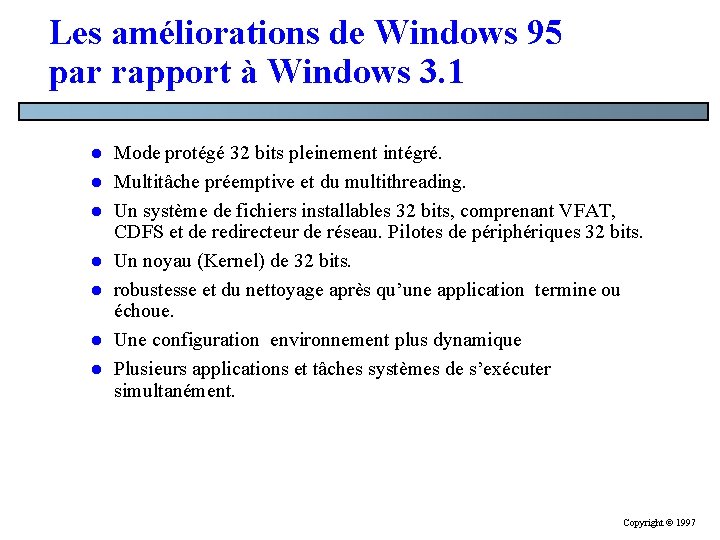

Les améliorations de Windows 95 par rapport à Windows 3. 1 l l l l Mode protégé 32 bits pleinement intégré. Multitâche préemptive et du multithreading. Un système de fichiers installables 32 bits, comprenant VFAT, CDFS et de redirecteur de réseau. Pilotes de périphériques 32 bits. Un noyau (Kernel) de 32 bits. robustesse et du nettoyage après qu’une application termine ou échoue. Une configuration environnement plus dynamique Plusieurs applications et tâches systèmes de s’exécuter simultanément. Copyright © 1997
