LES INSTRUMENTS d’observation des Astronomes Amateurs

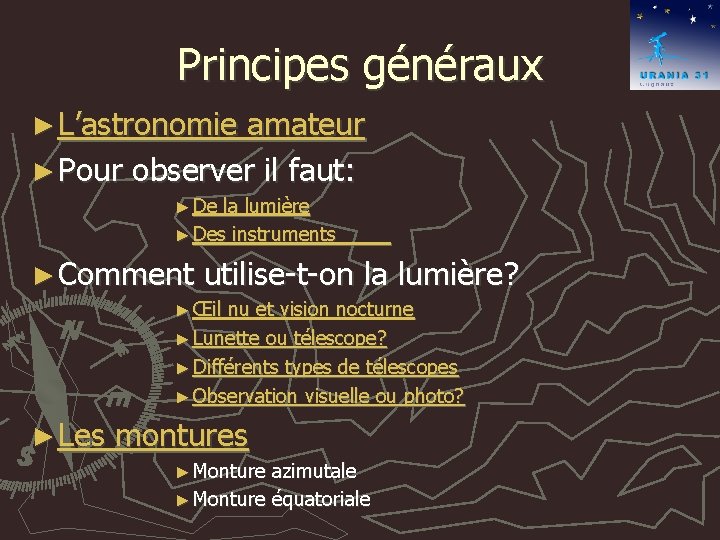

Principes généraux ► L’astronomie amateur ► Pour observer il faut: ► De la lumière ► Des instruments ► Comment utilise-t-on la lumière? ► Œil nu et vision nocturne ► Lunette ou télescope? ► Différents types de télescopes ► Observation visuelle ou photo? ► Les montures ► Monture azimutale ► Monture équatoriale
L’astronome amateur observe et photographie le ciel
Principes généraux ► L’astronomie amateur ► Pour observer il faut: ► De la lumière ► Des instruments ► Comment utilise-t-on la lumière? ► Œil nu et vision nocturne ► Lunette ou télescope? ► Différents types de télescopes ► Observation visuelle ou photo? ► Les montures ► Monture azimutale ► Monture équatoriale
La lumière • C’est une onde de même nature que les ondes radio mais de longueur d’onde beaucoup plus petite, puisqu’elle ne mesure qu’environ 0, 6μm , c’est-à-dire 0, 6 millionième de mètre! Plutôt que comme celle-là, où les • C’est la raison pour laquelle il vaut Elle se propage dans le vide à la vitesse de éclairages publics masquent 300. 000 km/seconde. • mieux observer dans une zone peu totalement les ondes lumineuses éclairée…comme on le voit ici… Le milieu dans lequel se propage cette onde étant venant du ciel! homogène et isotrope, la surface d’onde sera une sphère centrée sur la source l’ayant émise. Son énergie par unité de surface diminue au fur et à mesure qu’elle s’éloigne de la source qui l’a émise.
Principes généraux ► L’astronomie amateur ► Pour observer il faut: ► De la lumière ► Des instruments ► Comment utilise-t-on la lumière? ► Œil nu et vision nocturne ► Lunette ou télescope? ► Différents types de télescopes ► Observation visuelle ou photo? ► Les montures ► Monture azimutale ► Monture équatoriale
Instruments d’observation L’oeil jumelles Lunette astronomique Le télescope
Principes généraux ► L’astronomie amateur ► Pour observer il faut: ► De la lumière ► Des instruments ► Comment utilise-t-on la lumière? ► Œil nu et vision nocturne ► Lunette ou télescope? ► Différents types de télescopes ► Observation visuelle ou photo? ► Les montures ► Monture azimutale ► Monture équatoriale

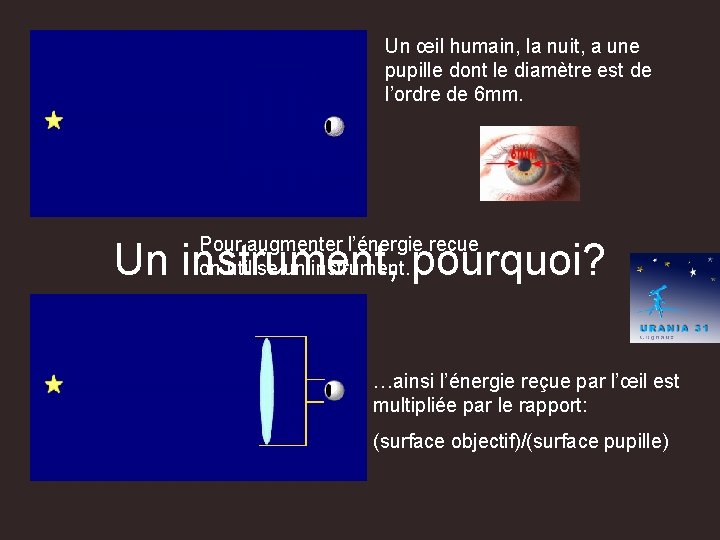

Un œil humain, la nuit, a une pupille dont le diamètre est de l’ordre de 6 mm. Pour augmenter l’énergie reçue on utilise un instrument… Un instrument, pourquoi? …ainsi l’énergie reçue par l’œil est multipliée par le rapport: (surface objectif)/(surface pupille)
Energie reçue comparée à l’energie captée par l’œil nu
Principes généraux ► L’astronomie amateur ► Pour observer il faut: ► De la lumière ► Des instruments ► Comment utilise-t-on la lumière? ► Œil nu et vision nocturne ► Lunette ou télescope? ► Différents types de télescopes ► Observation visuelle ou photo? ► Les montures ► Monture azimutale ► Monture équatoriale
Comme on l’a vu, pour recevoir plus d’énergie lumineuse, il faut un gros diamètre d’objectif, et puis il faut faire converger cette onde lumineuse de telle sorte qu’elle pénètre entièrement dans l’œil ou l’appareil photo. Lunette? Ce sont les « lunettes astronomiques » Ou Pour réaliser cette convergence, il y a deux grandes familles de solutions…. Ce sont les « télescopes » Télescope?
L’oculaire agit comme une « loupe » en agrandissant l’image que l’on examine. Il faut bien noter qu’il ne pourra pas révéler plus de … c’est l’oculaire. détails qu’il n’y en a dans l’image fournie par l’objectif. C’est donc bien la taille et la qualité de cet objectif qui conditionnent le Une fois l’onde focalisée, il faut un autre système grossissement que l’on pourra appliquer. optique pour examiner et grossir l’image ainsi formée… Petit diamètre= faible grossissement Gros diamètre= fort grossissement
Diamètre objectif & grossissement
Principes généraux ► L’astronomie amateur ► Pour observer il faut: ► De la lumière ► Des instruments ► Comment utilise-t-on la lumière? ► Œil nu et vision nocturne ► Lunette ou télescope? ► Différents types de télescopes ► Observation visuelle ou photo? ► Les montures ► Monture azimutale ► Monture équatoriale
Comment est faite une lunette astronomique? Comment est fait un télescope?

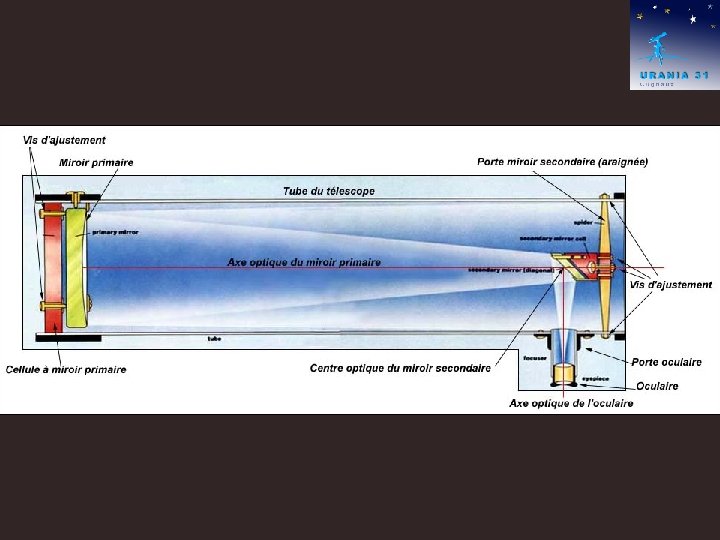

Différents types de télescopes Télescope de type « Newton » Le miroir plan est maintenu en place par un dispositif appelé « araignée »
Télescope type « Cassegrain » Le miroir secondaire est souvent maintenu en place par une « lame » de fermeture en verre traité antireflet. On obtient alors un telescope de type Schmidt. Cassegrain
Principes généraux ► L’astronomie amateur ► Pour observer il faut: ► De la lumière ► Des instruments ► Comment utilise-t-on la lumière? ► Œil nu et vision nocturne ► Lunette ou télescope? ► Différents types de télescopes ► Observation visuelle ou photo? ► Les montures ► Monture azimutale ► Monture équatoriale
Observation visuelle ou bien Observation visuelle photographie? L’instrument amplifie le signal reçu et de ce fait, permet de voir des objets faibles que l’œil nu ne voit pas. On joue ici sur une augmentation de l’intensité du signal reçu. Mais l’œil n’accumule pas l’énergie transmise par l’instrument…. …il transforme le signal optique en signal électrique au niveau de la rétine et celle-ci le transmet au cerveau au fur et à mesure qu’il arrive. Même en observant longtemps un objet de faible luminosité, si son intensité est trop faible, il restera invisible…
Photographie Contrairement à l’œil, les capteurs des appareils photo numériques ou des « webcams » accumulent l’énergie lumineuse que leur fournit l’instrument. De ce fait, ils finissent par révéler au bout d’un certain temps, des objets de faible luminosité. Les images fournies par l’APN ou la webcam sont ensuite traitées grâce à des logiciels informatiques comme cela vous sera expliqué dans la causerie suivant celle-ci.
Principes généraux ► L’astronomie amateur ► Pour observer il faut: ► De la lumière ► Des instruments ► Comment utilise-t-on la lumière? ► Œil nu et vision nocturne ► Lunette ou télescope? ► Différents types de télescopes ► Observation visuelle ou photo? ► Les montures ► Monture azimutale ► Monture équatoriale

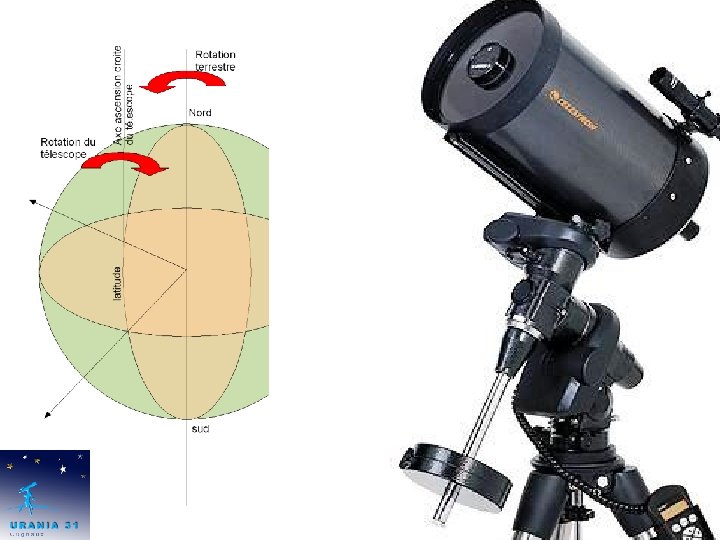

La monture • Elle supporte l’instrument Deux grandes familles de montures • Elle permet de l’orienter dans toutes les directions • Elle doit être rigide et massive Monture à fourche Monture Allemande
Quelques instruments d’initiation… 169 € Starblast 114/500 Lunette 102/1000 sur EQ 3 -2 motorisée Lunette Celestron Astromaster 70/900 112 € Sky-Watcher ® 589 € 209 € Télescope Sky-Watcher 114/1000 EQ 1 motorisée
Lunettes astronomiques 708 € télescopes Télescope Omni. XLT 150/750 motorisé 1632 € 620 € Lunette Omni. XLT 120 motorisée 1519 € Lunette Sky-Watcher 150/1200 sur EQ 6 Pack Sky-Watcher 254/1200 sur EQ 6
Galaxie Andromède en photo longue pose (20 mn) Galaxie Andromède à l’œil nu Galaxie Andromède au télescope 200 mm comparaison
magnitudes
