Les groupes de symtrie Les oprations et lments

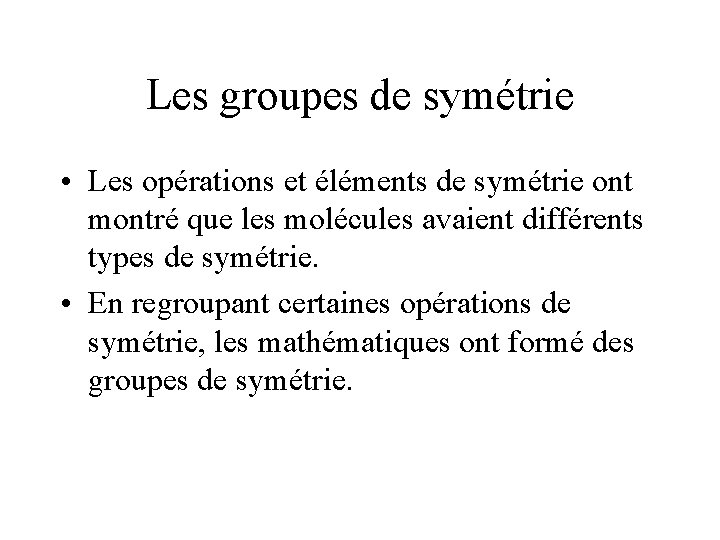

Les groupes de symétrie • Les opérations et éléments de symétrie ont montré que les molécules avaient différents types de symétrie. • En regroupant certaines opérations de symétrie, les mathématiques ont formé des groupes de symétrie.

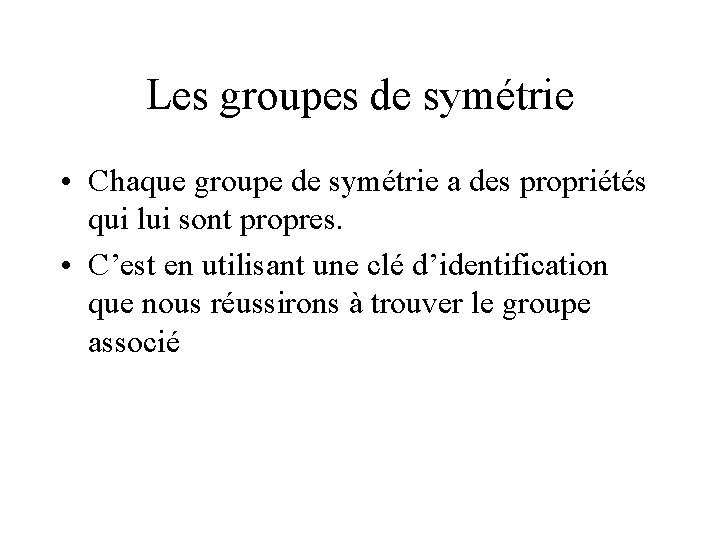

Les groupes de symétrie • Chaque groupe de symétrie a des propriétés qui lui sont propres. • C’est en utilisant une clé d’identification que nous réussirons à trouver le groupe associé

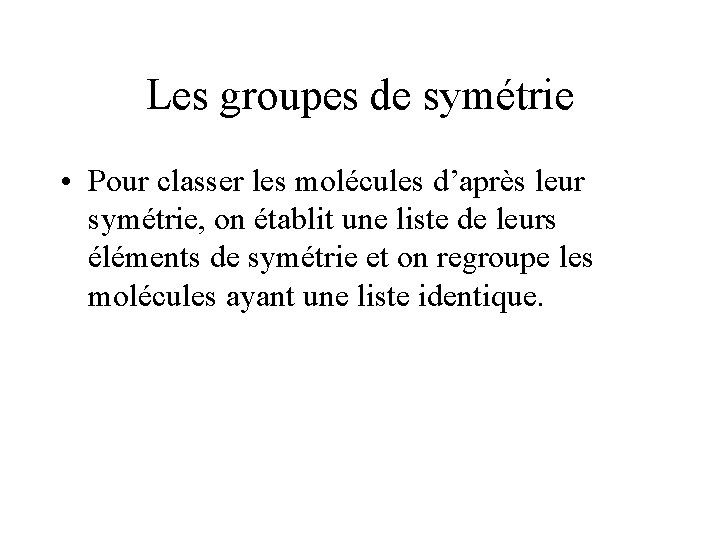

Les groupes de symétrie • Pour classer les molécules d’après leur symétrie, on établit une liste de leurs éléments de symétrie et on regroupe les molécules ayant une liste identique.

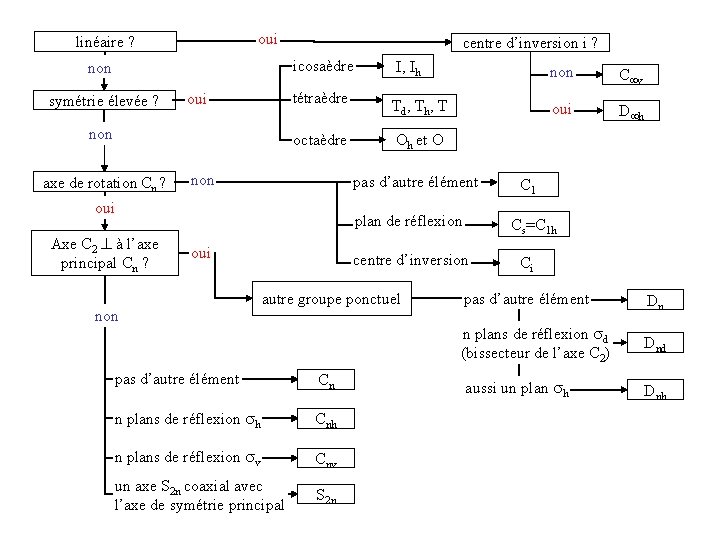

oui linéaire ? non symétrie élevée ? oui non axe de rotation Cn ? centre d’inversion i ? icosaèdre I, Ih non C v tétraèdre Td, Th, T oui D h octaèdre Oh et O non pas d’autre élément oui Axe C 2 à l’axe principal Cn ? plan de réflexion oui non Cs=C 1 h centre d’inversion autre groupe ponctuel pas d’autre élément Cn n plans de réflexion sh Cnh n plans de réflexion sv Cnv un axe S 2 n coaxial avec l’axe de symétrie principal S 2 n C 1 Ci pas d’autre élément Dn n plans de réflexion sd (bissecteur de l’axe C 2) Dnd aussi un plan sh Dnh

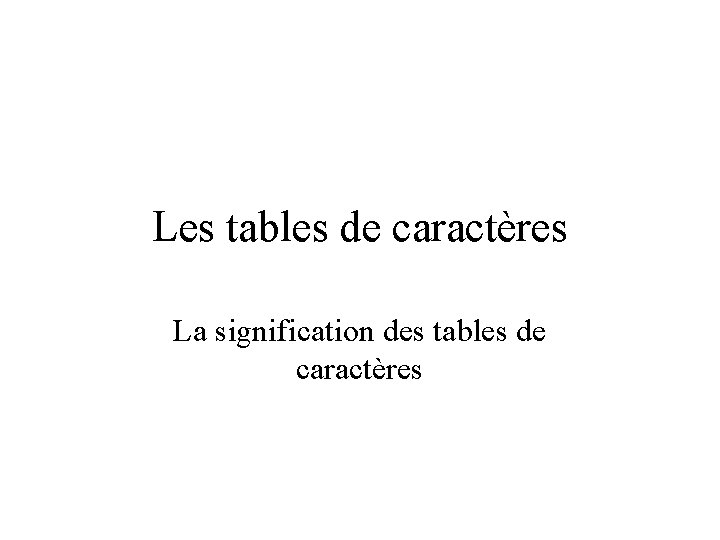

Les tables de caractères La signification des tables de caractères

Table des caractères pour de groupe C 1

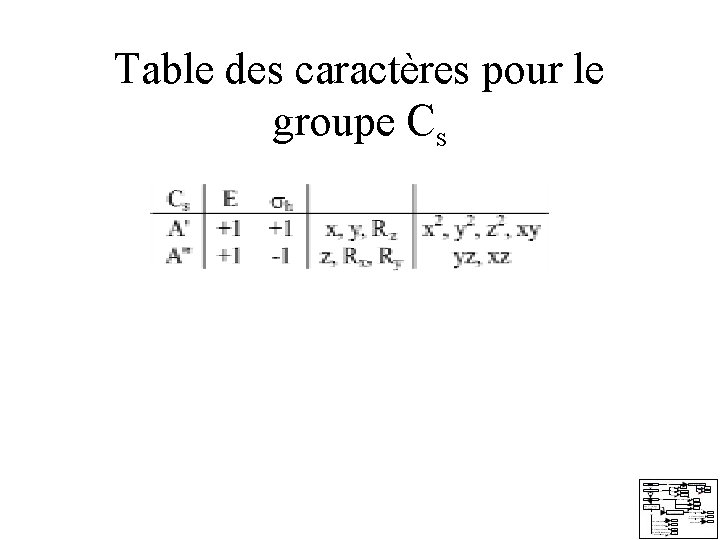

Table des caractères pour le groupe Cs

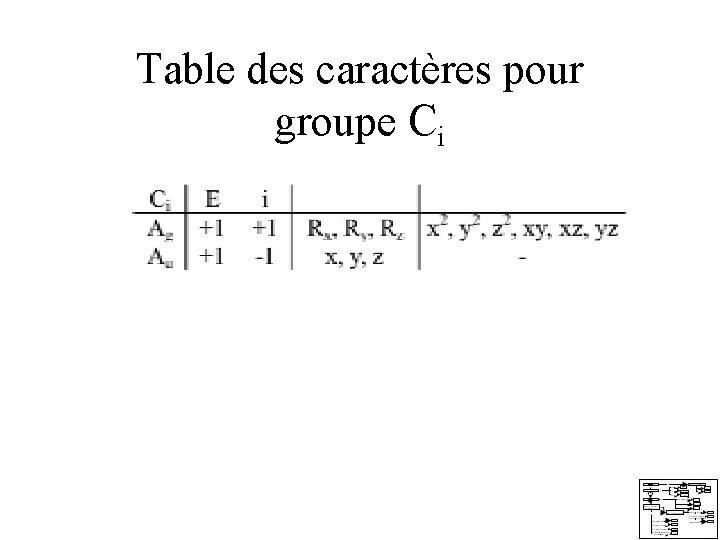

Table des caractères pour groupe Ci

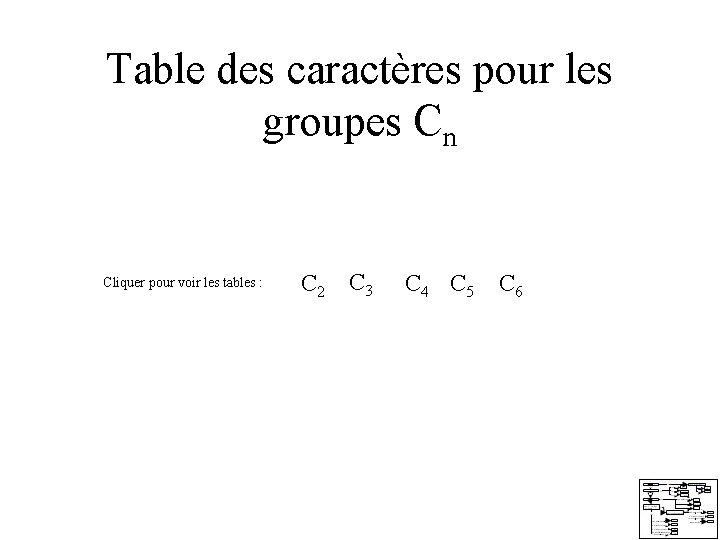

Table des caractères pour les groupes Cn Cliquer pour voir les tables : C 2 C 3 C 4 C 5 C 6

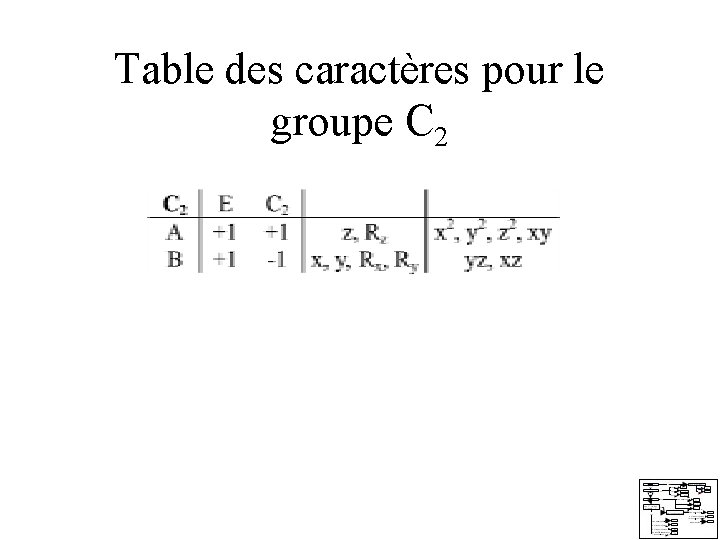

Table des caractères pour le groupe C 2

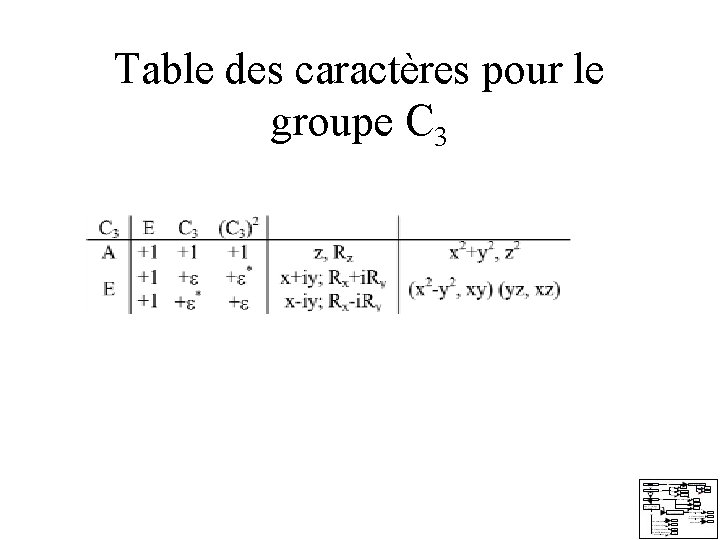

Table des caractères pour le groupe C 3

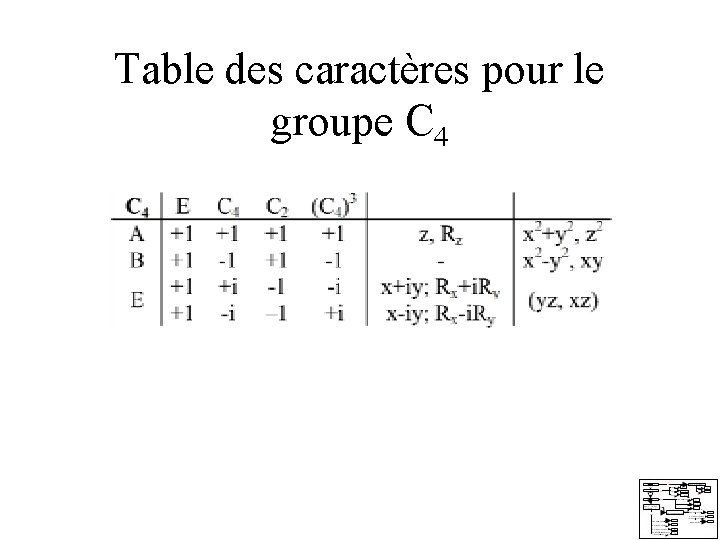

Table des caractères pour le groupe C 4

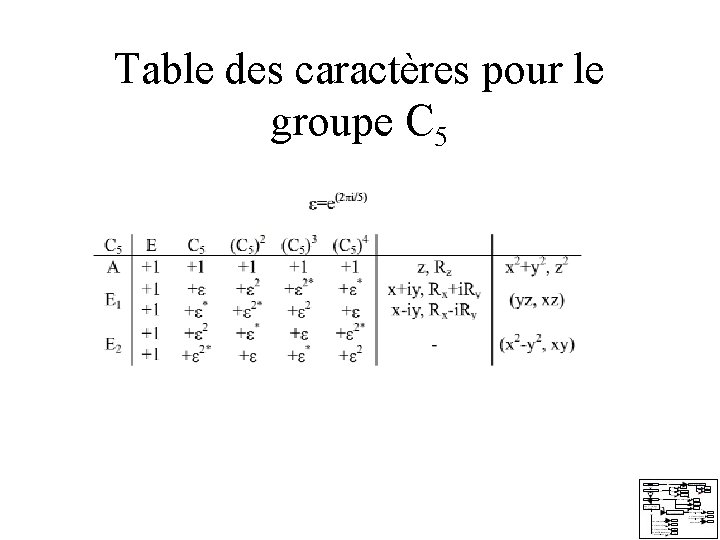

Table des caractères pour le groupe C 5

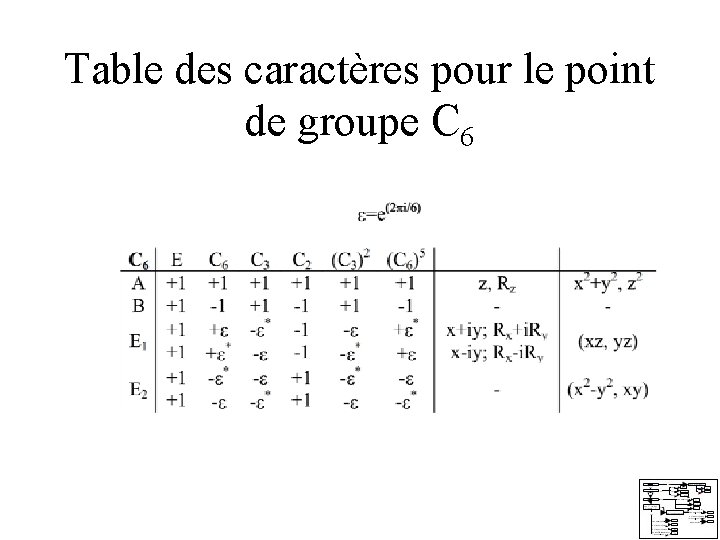

Table des caractères pour le point de groupe C 6

Table des caractères pour les groupes Dn Cliquer pour voir les tables : D 2 D 3 D 4 D 5 D 6

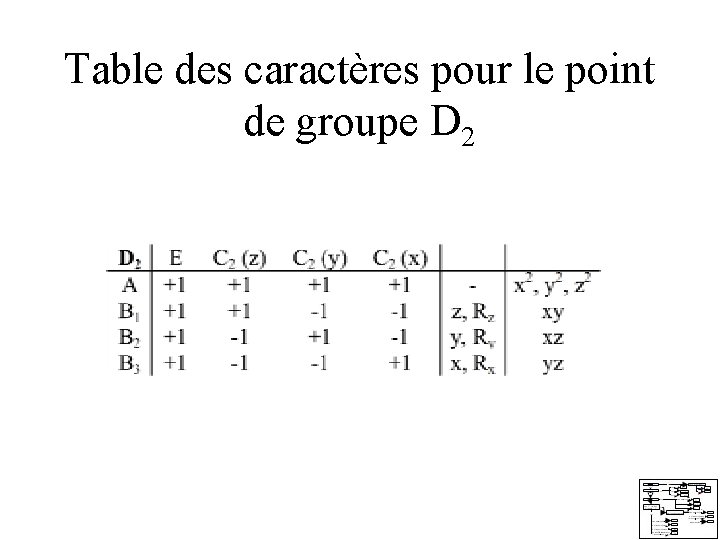

Table des caractères pour le point de groupe D 2

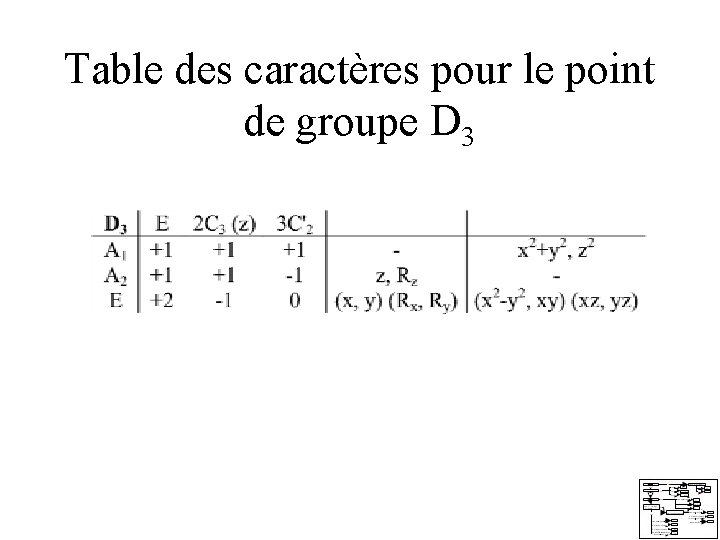

Table des caractères pour le point de groupe D 3

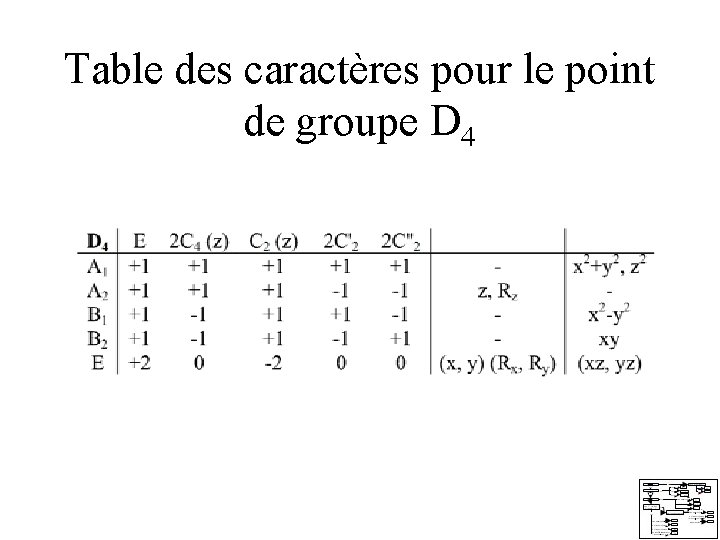

Table des caractères pour le point de groupe D 4

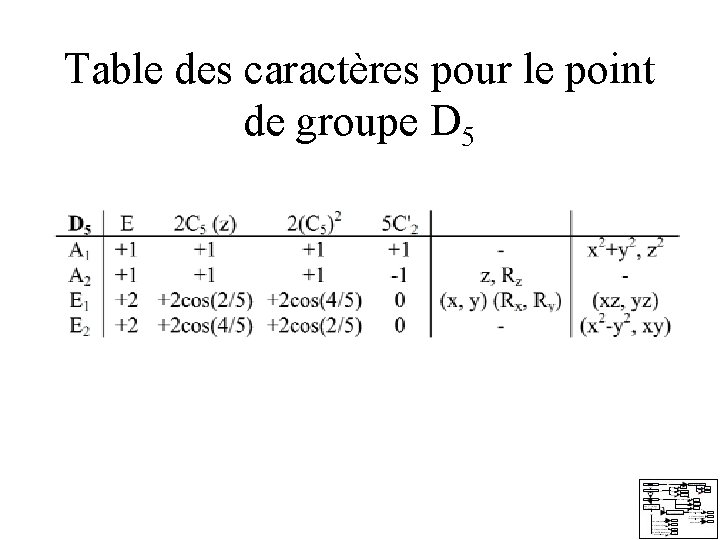

Table des caractères pour le point de groupe D 5

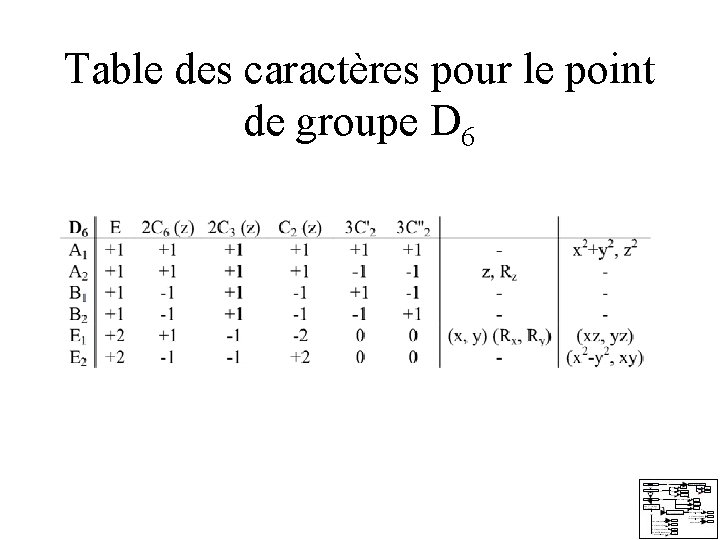

Table des caractères pour le point de groupe D 6

Table des caractères pour les groupes Cnv Cliquer pour voir les tables : C 2 v C 3 v C 4 v C 5 v C 6 v

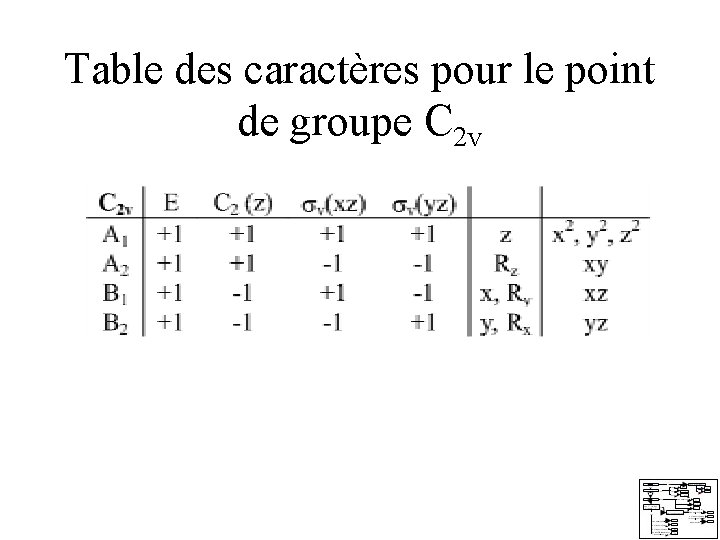

Table des caractères pour le point de groupe C 2 v

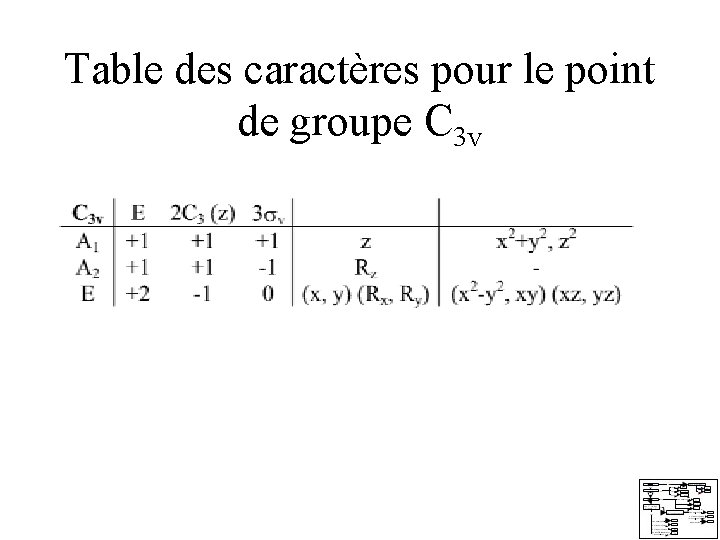

Table des caractères pour le point de groupe C 3 v

Table des caractères pour le point de groupe C 4 v

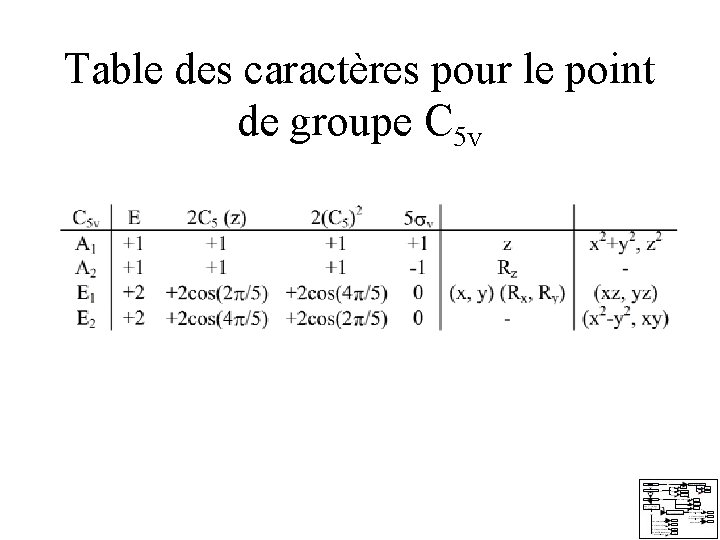

Table des caractères pour le point de groupe C 5 v

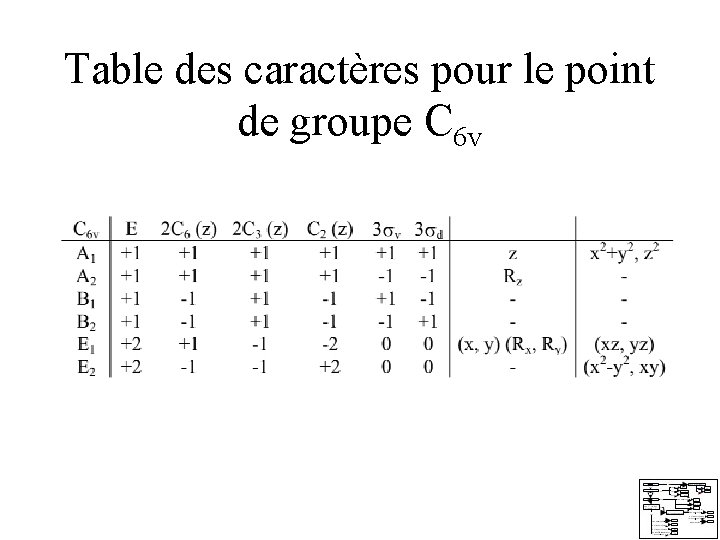

Table des caractères pour le point de groupe C 6 v

Table des caractères pour les groupes Cnh Cliquer pour voir les tables : C 2 h C 3 h C 4 h C 5 h C 6 h

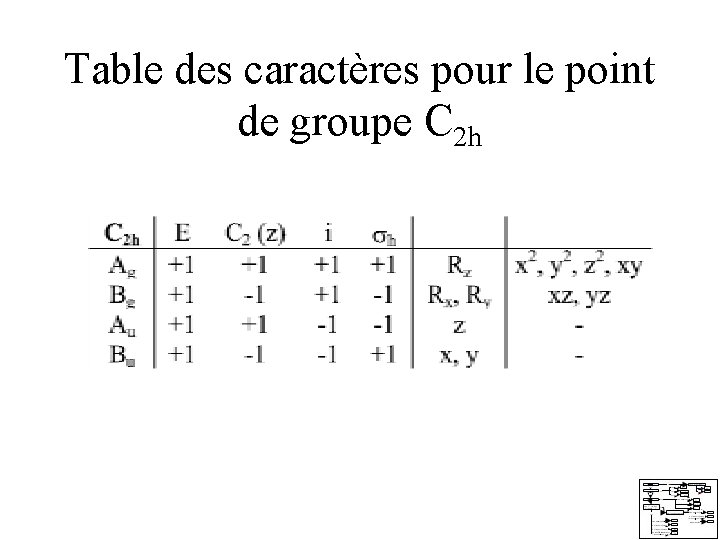

Table des caractères pour le point de groupe C 2 h

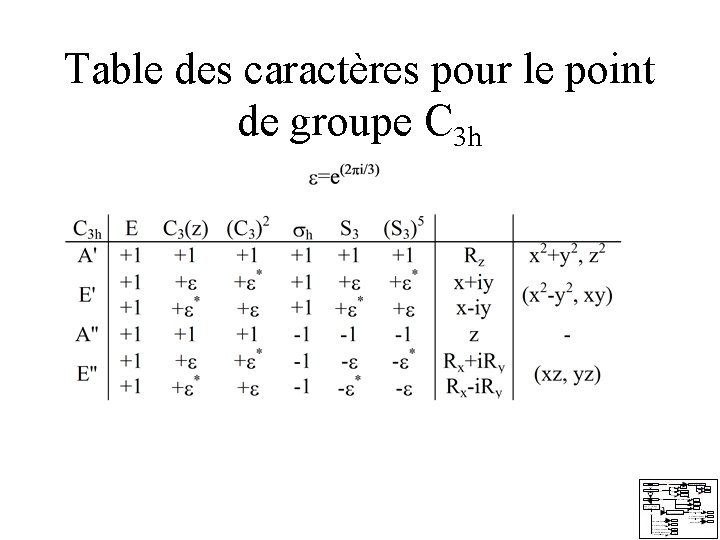

Table des caractères pour le point de groupe C 3 h

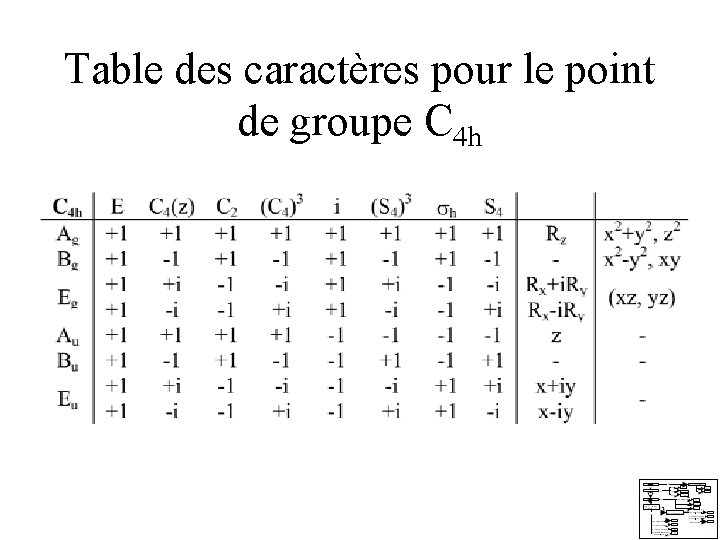

Table des caractères pour le point de groupe C 4 h

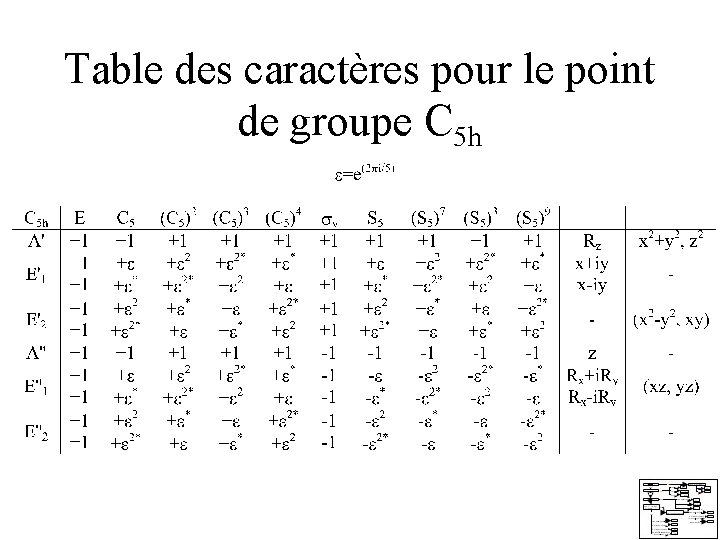

Table des caractères pour le point de groupe C 5 h

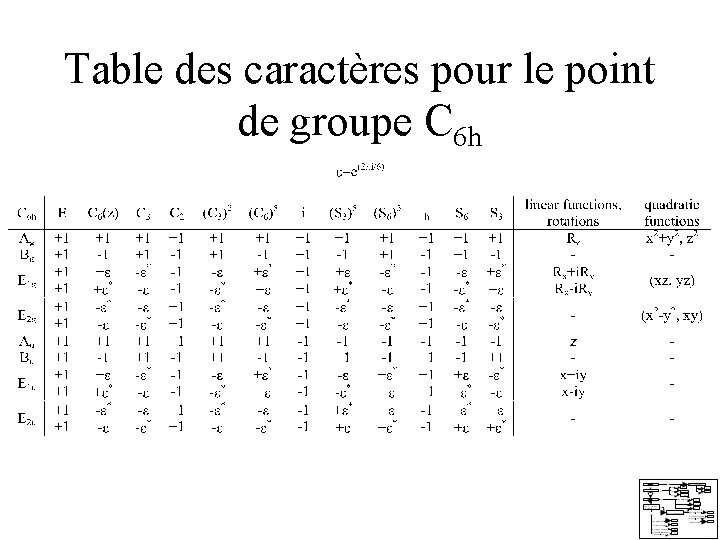

Table des caractères pour le point de groupe C 6 h

Table des caractères pour les groupes Dnh Cliquer pour voir les tables : D 2 h D 3 h D 4 h D 5 h D 6 h

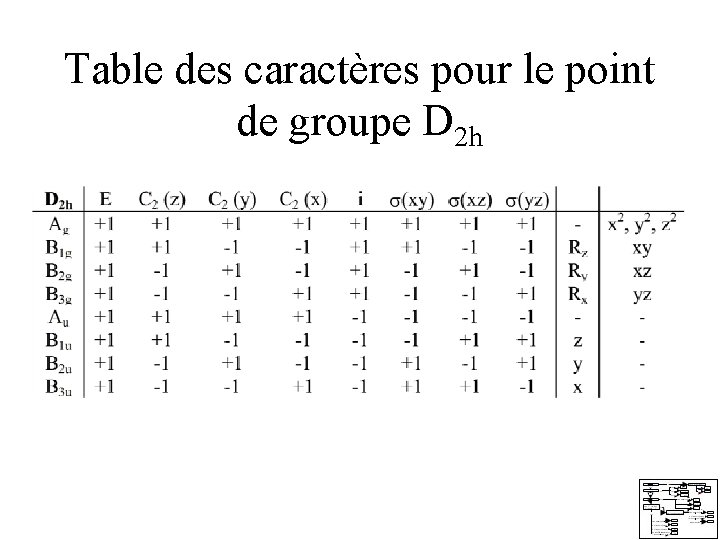

Table des caractères pour le point de groupe D 2 h

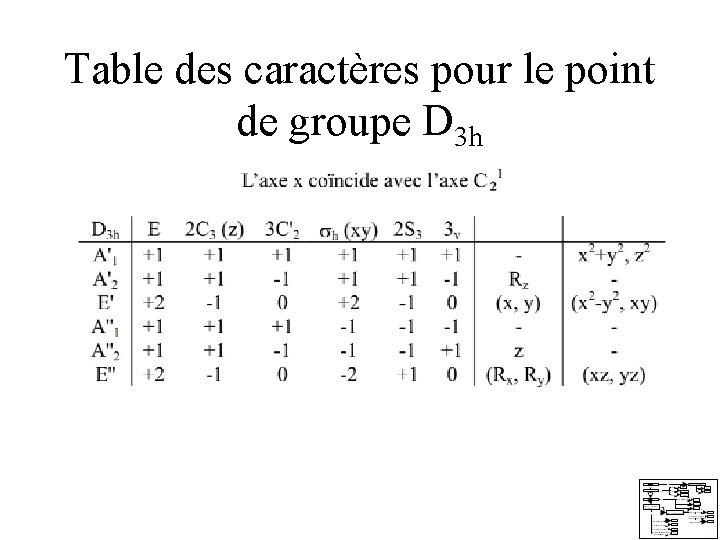

Table des caractères pour le point de groupe D 3 h

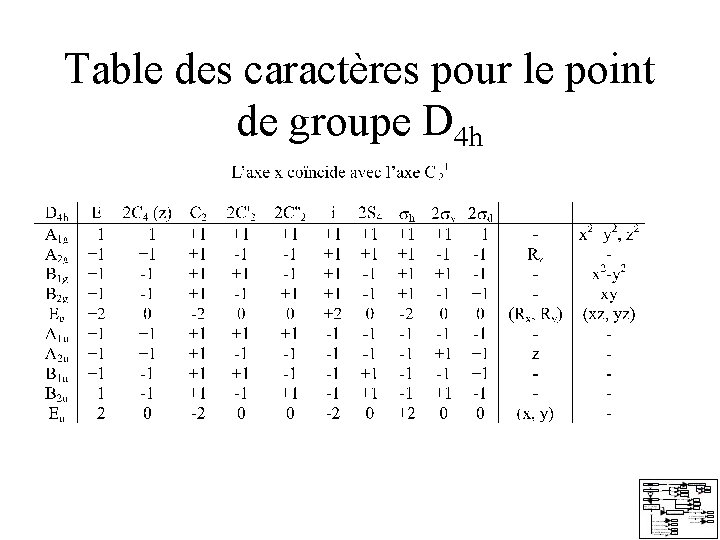

Table des caractères pour le point de groupe D 4 h

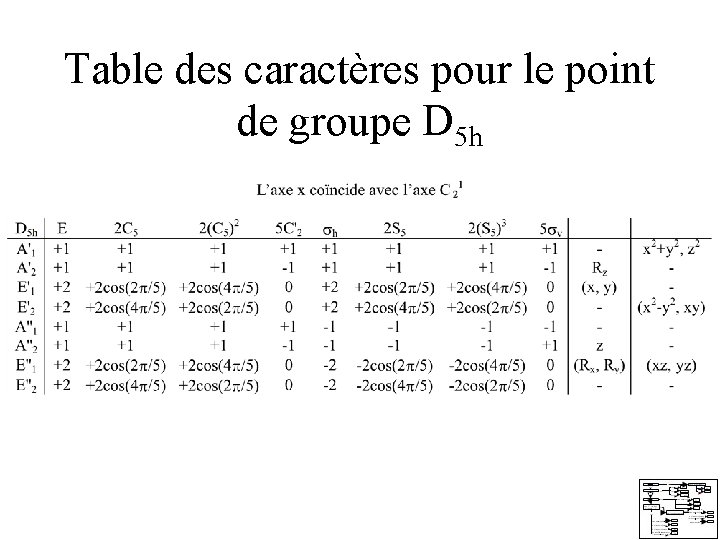

Table des caractères pour le point de groupe D 5 h

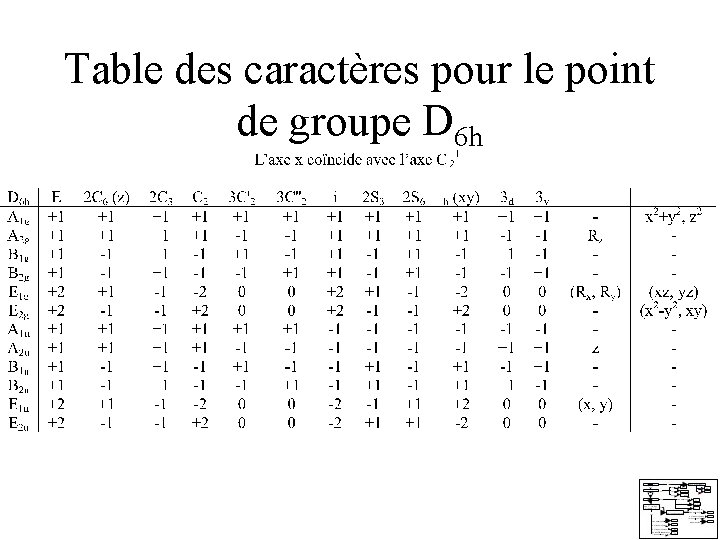

Table des caractères pour le point de groupe D 6 h

Table des caractères pour les groupes Dnd Cliquer pour voir les tables : D 2 d D 3 d D 4 d D 5 d D 6 d

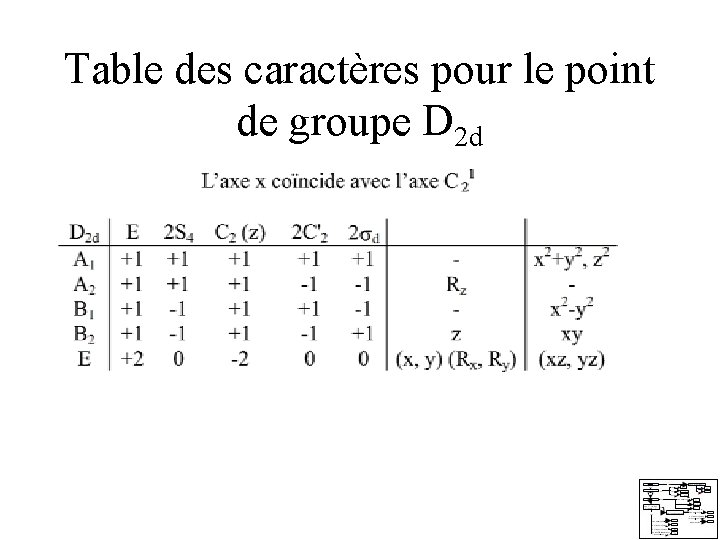

Table des caractères pour le point de groupe D 2 d

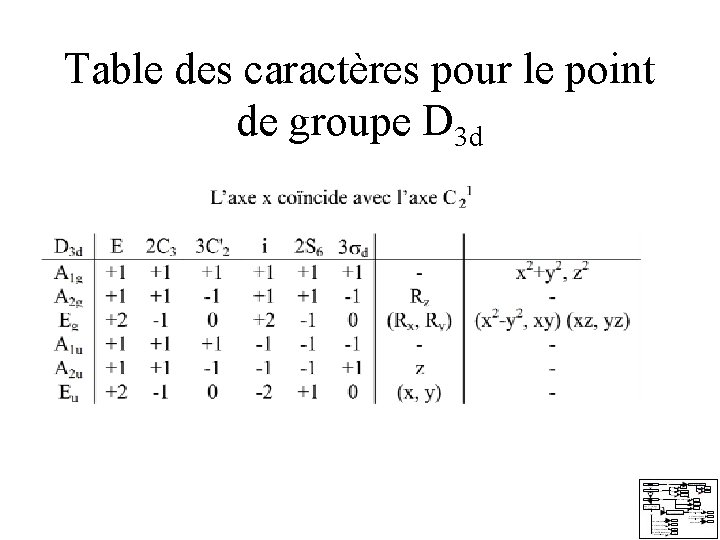

Table des caractères pour le point de groupe D 3 d

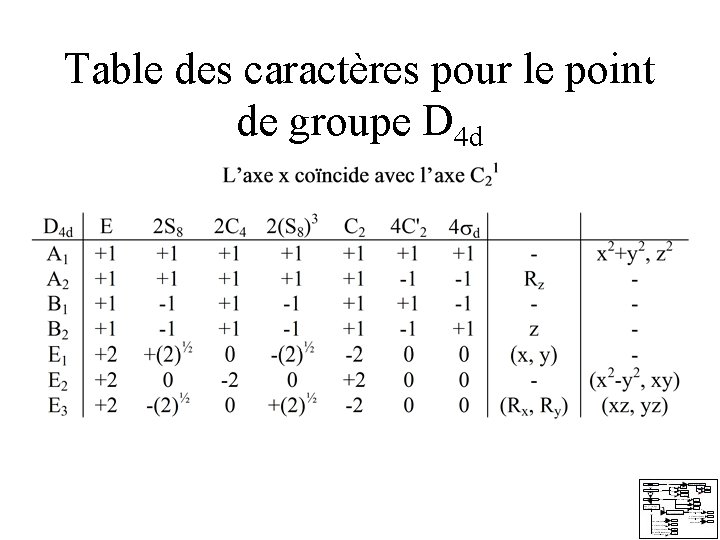

Table des caractères pour le point de groupe D 4 d

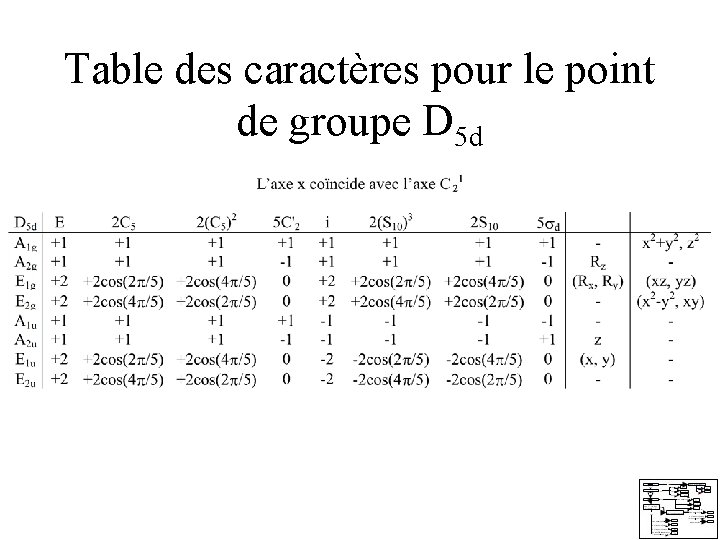

Table des caractères pour le point de groupe D 5 d

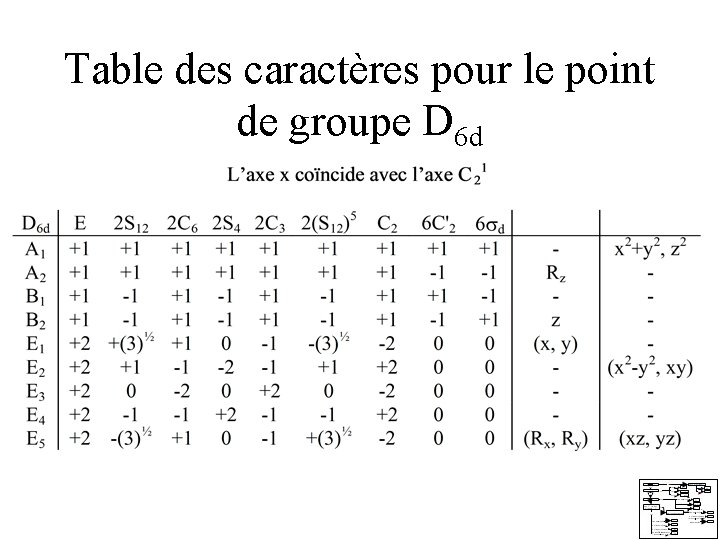

Table des caractères pour le point de groupe D 6 d

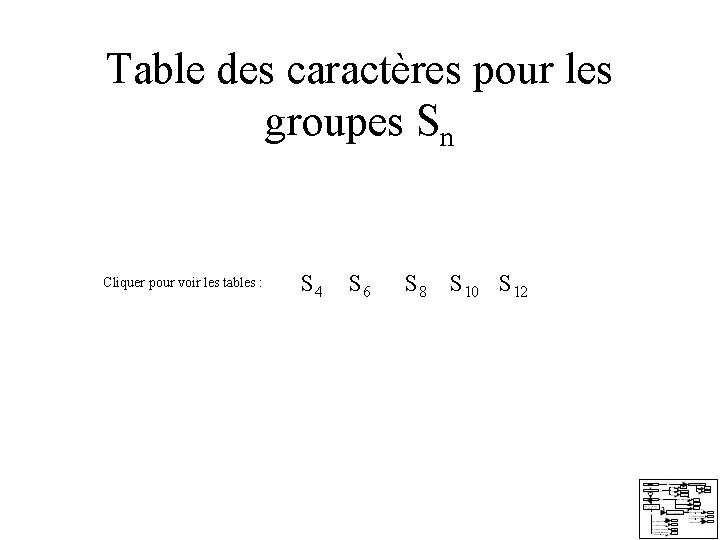

Table des caractères pour les groupes Sn Cliquer pour voir les tables : S 4 S 6 S 8 S 10 S 12

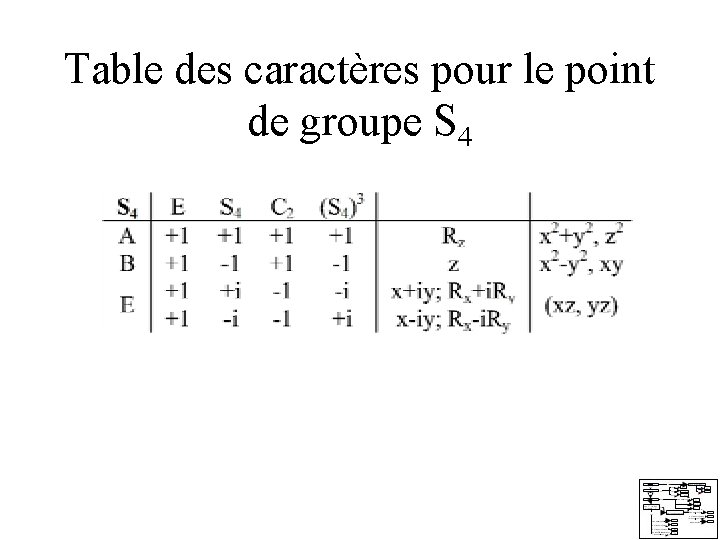

Table des caractères pour le point de groupe S 4

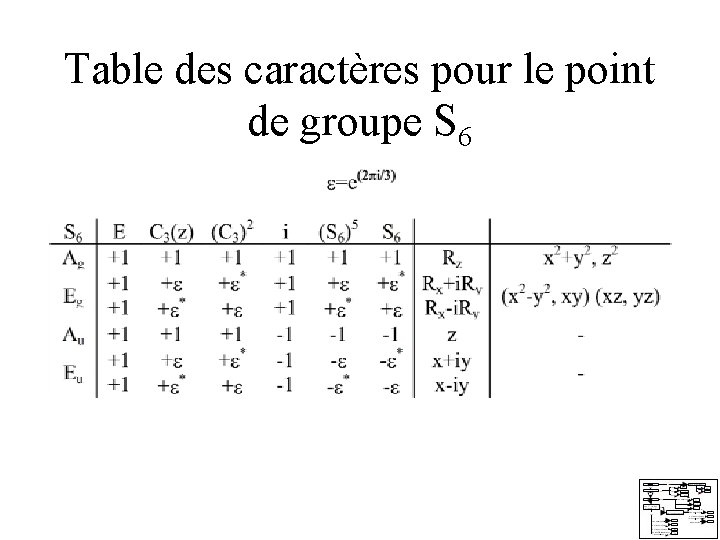

Table des caractères pour le point de groupe S 6

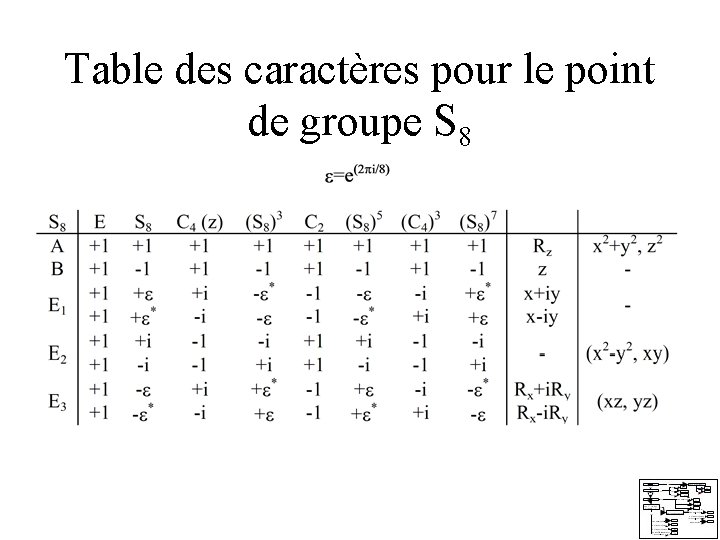

Table des caractères pour le point de groupe S 8

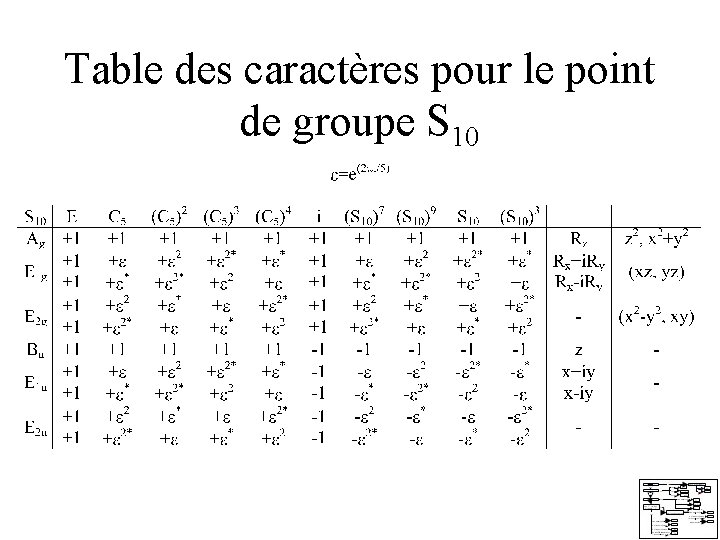

Table des caractères pour le point de groupe S 10

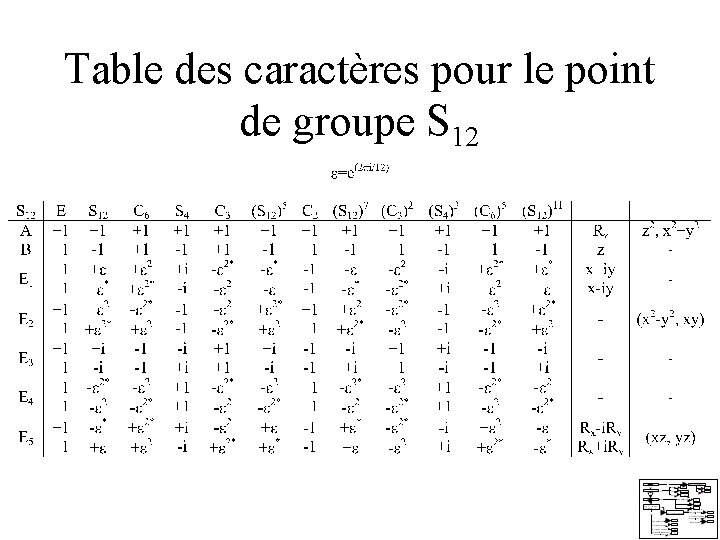

Table des caractères pour le point de groupe S 12

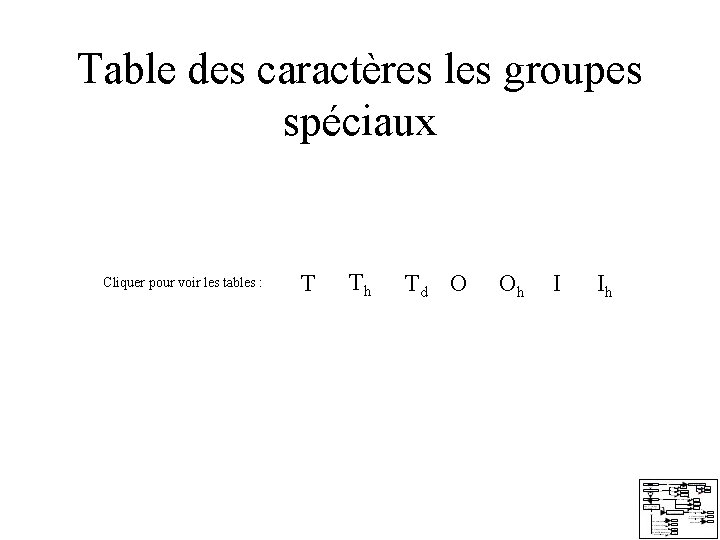

Table des caractères les groupes spéciaux Cliquer pour voir les tables : T Th Td O Oh I Ih

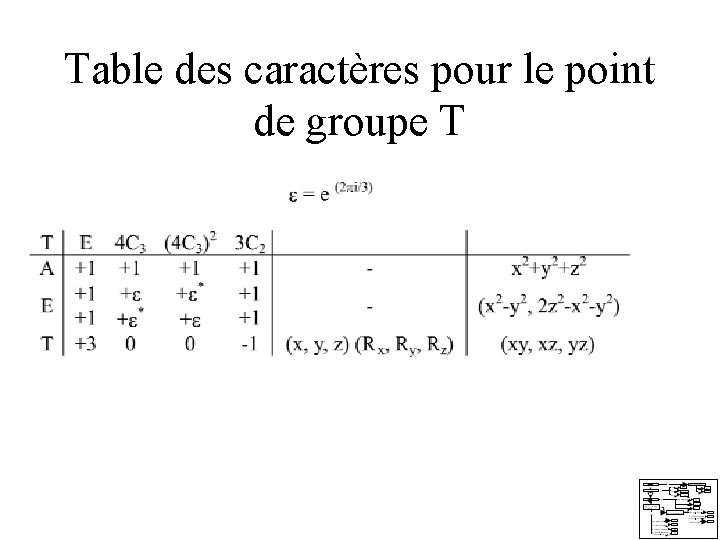

Table des caractères pour le point de groupe T

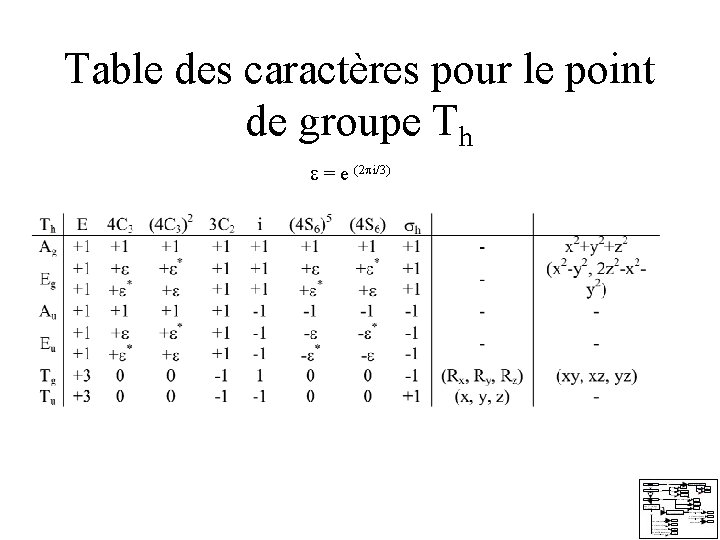

Table des caractères pour le point de groupe Th = e (2 i/3)

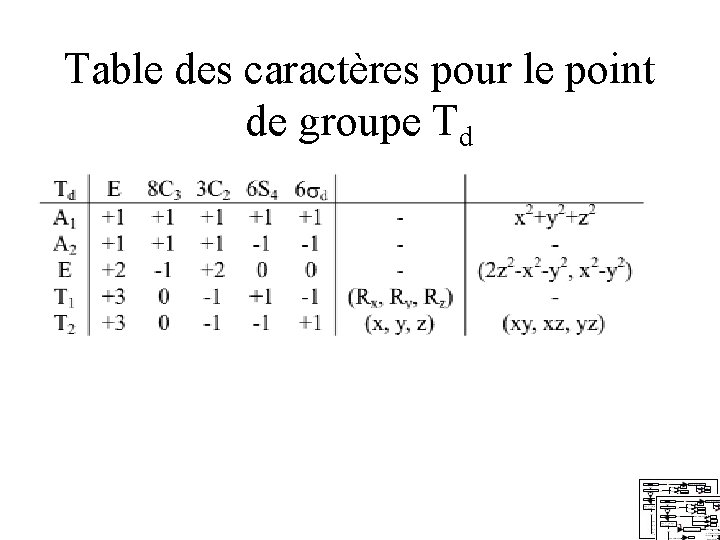

Table des caractères pour le point de groupe Td

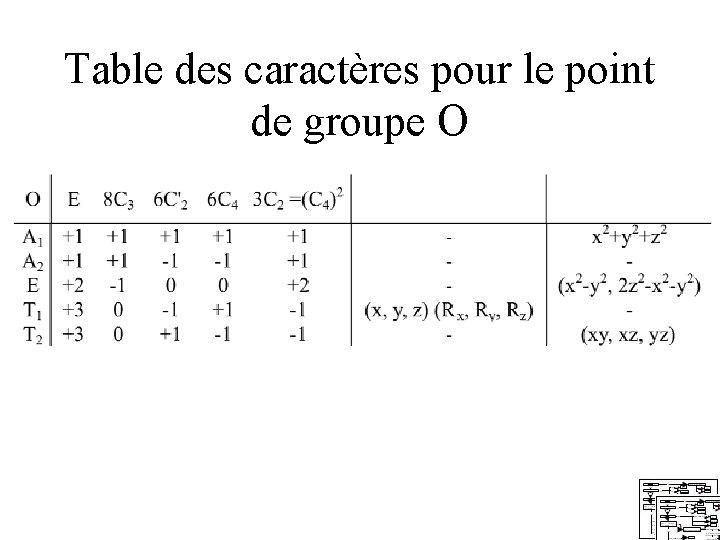

Table des caractères pour le point de groupe O

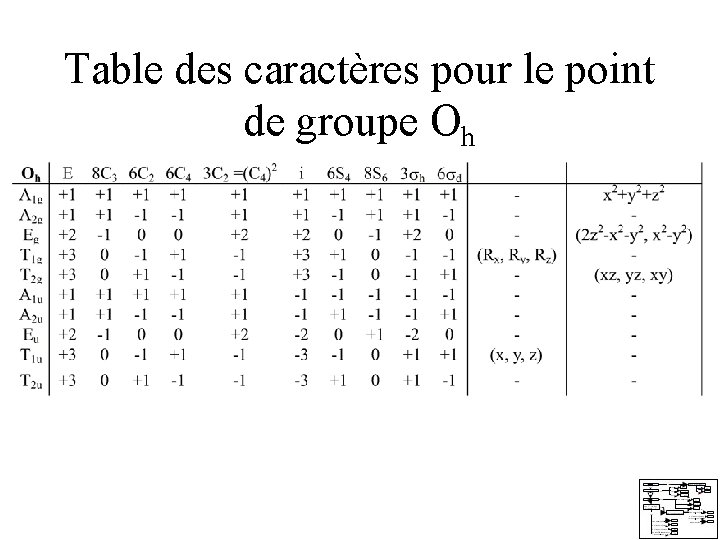

Table des caractères pour le point de groupe Oh

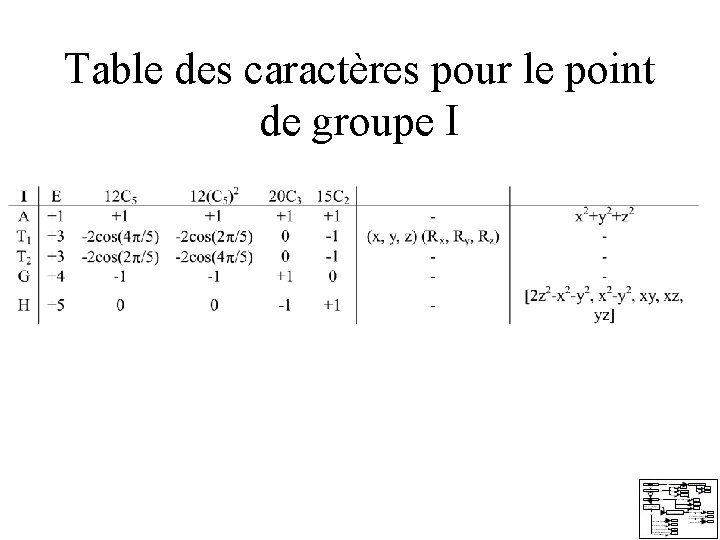

Table des caractères pour le point de groupe I

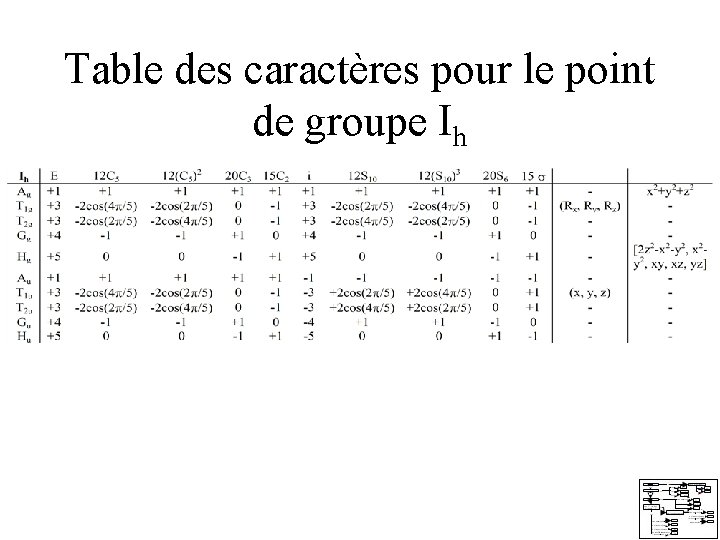

Table des caractères pour le point de groupe Ih

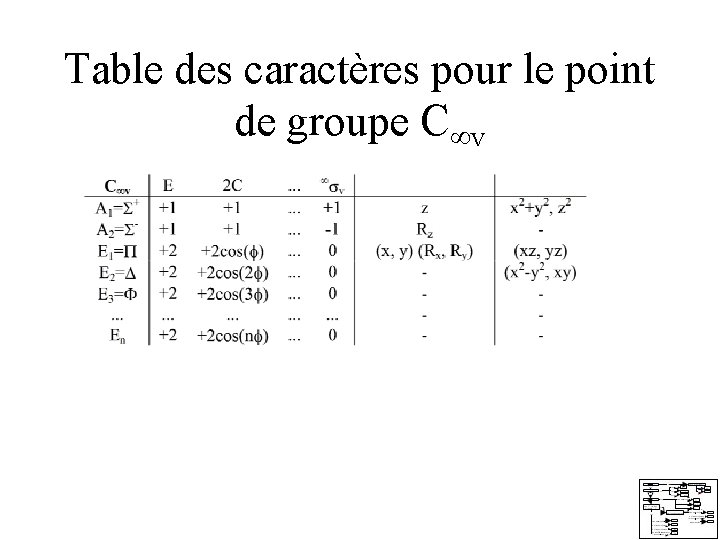

Table des caractères pour le point de groupe C v

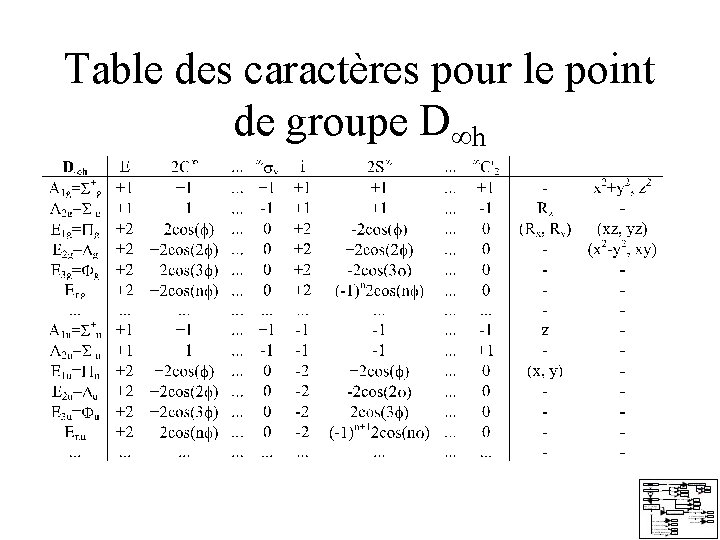

Table des caractères pour le point de groupe D h
