LES GROUPES DE MAINTIEN DE PRESSION jean-marc. ringot@afpa. fr 2007 1

LES GROUPES DE MAINTIEN DE PRESSION jean-marc. ringot@afpa. fr 2007 1

Le groupe de maintien de pression avec bâche et vase d’expansion 2

Le groupe de maintien de pression avec bâche et vase d’expansion 2

Le groupe de maintien de pression 1/10 Le principe de ce système est de

Le groupe de maintien de pression 1/10 Le principe de ce système est de : - retirer le volume d’expansion du réseau lorsque la pression augmente, - stocker ce volume dans une bâche, - le réintroduire dans le réseau lorsque la pression diminue. 3

Le groupe de maintien de pression 2/10 Ce système est constitué : remplissage d’une

Le groupe de maintien de pression 2/10 Ce système est constitué : remplissage d’une bâche alimentaire, équipée d’un niveau à tube et d’un système de remplissage automatique, bâche d’un ou plusieurs surpresseurs, commandés par un d’un ou plusieurs surpresseurs pressostat qui enverront de l’eau de la bâche vers pressostat le réseau si la pression du réseau chute, niveau pressostat qui et d’une ou plusieurs soupapes de décharge enverront de l’eau du réseau à la bâche, si la pression du réseau augmente. soupape surpresseur 4

Le groupe de maintien de pression 3/10 Contrôleur de Évent niveau Trop-plein Électrovanne Alimentation

Le groupe de maintien de pression 3/10 Contrôleur de Évent niveau Trop-plein Électrovanne Alimentation eau Vers réseau Manomètre Vanne de service Bâche Niveau Déverseur Max Min Pressostats d’alarme Filtre P Pressostat régulation Anti-retour Vidange Surpresseur 5

Le groupe de maintien de pression 4/10 . réseau . bâche Principe de fonctionnement

Le groupe de maintien de pression 4/10 . réseau . bâche Principe de fonctionnement de ce système : 6

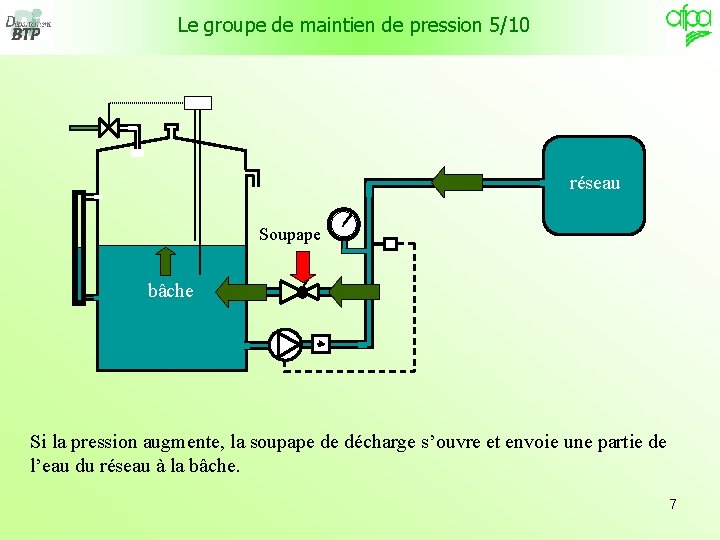

Le groupe de maintien de pression 5/10 . Soupape réseau . bâche Si la

Le groupe de maintien de pression 5/10 . Soupape réseau . bâche Si la pression augmente, la soupape de décharge s’ouvre et envoie une partie de l’eau du réseau à la bâche. 7

Le groupe de maintien de pression 6/10 . . réseau pressostat bâche surpresseur Si

Le groupe de maintien de pression 6/10 . . réseau pressostat bâche surpresseur Si la pression chute, le pressostat commande la mise en service du surpresseur qui introduit de l’eau de la bâche dans le réseau. 8

Le groupe de maintien de pression 7/10 Contrôle de niveau . réseau . bâche

Le groupe de maintien de pression 7/10 Contrôle de niveau . réseau . bâche Si le niveau d’eau baisse dans la bâche, le système de remplissage automatique assure la remise à niveau. 9

Le groupe de maintien de pression 8/10 Trop-plein. réseau . bâche En cas de

Le groupe de maintien de pression 8/10 Trop-plein. réseau . bâche En cas de remplissage permanent ou de bâche trop petite, l’excédent d’eau est évacué par le trop-plein. 10

Le groupe de maintien de pression 9/10 Avantages du système : - permet les

Le groupe de maintien de pression 9/10 Avantages du système : - permet les appoints d’eau, même en cas de fuite sur le réseau, - le remplissage de la bâche étant sur-verseur (trop-plein situé en dessous du remplissage), il n’y a pas de risque de pollution du réseau de ville par le réseau chauffage, - le système s’applique bien aux installations de moyenne puissance équipées de pompes à presseétoupe fuyards. 11

Le groupe de maintien de pression 10/10 Inconvénients du système : - l’eau est

Le groupe de maintien de pression 10/10 Inconvénients du système : - l’eau est en contact avec l’air, elle va s’oxygéner dans la bâche, - pour limiter ce problème, il peut être nécessaire de réchauffer l’eau dans la bâche, - la montée en pression nécessite un moyen électrique. Solution au problème de l’oxygénation de l’eau : La bâche est à la pression atmosphérique mais est équipée d’une vessie étanche qui permet de stocker l’eau à l’abri de l’air. (système PNEUMATEX TRANSFERO) 12

Le groupe de maintien de pression avec bâche et vase d’expansion 1/6 P C

Le groupe de maintien de pression avec bâche et vase d’expansion 1/6 P C vase bâche réseau Le principe de fonctionnement de ce système est un amalgame des systèmes présentés précédemment. 13

Le groupe de maintien de pression avec bâche et vase d’expansion 2/6 P C

Le groupe de maintien de pression avec bâche et vase d’expansion 2/6 P C vase bâche réseau Un matelas d’air ou d’azote est maintenu au dessus du niveau d’eau dans le vase (comme dans un vase d’expansion fermé). 14

Le groupe de maintien de pression avec bâche et vase d’expansion 3/6 P C

Le groupe de maintien de pression avec bâche et vase d’expansion 3/6 P C vase bâche réseau Si la pression chute, le pressostat commandera l’introduction d’air ou d’azote dans ce matelas (comme dans un vase d’expansion à compresseur d’air ). 15

Le groupe de maintien de pression avec bâche et vase d’expansion 4/6 P C

Le groupe de maintien de pression avec bâche et vase d’expansion 4/6 P C vase bâche réseau Si la pression augmente, la soupape de décharge s’ouvre et envoie une partie de l’eau du réseau à la bâche (comme dans un groupe de maintien de pression avec bâche). 16

Le groupe de maintien de pression avec bâche et vase d’expansion 5/6 P C

Le groupe de maintien de pression avec bâche et vase d’expansion 5/6 P C vase bâche réseau Si le niveau d’eau baisse dans le vase, la ou les pompes alimentaires pilotées par le contrôleur de niveau, introduisent de l’eau de la bâche dans le vase et donc dans le réseau. 17

Le groupe de maintien de pression avec bâche et vase d’expansion 5/6 P C

Le groupe de maintien de pression avec bâche et vase d’expansion 5/6 P C vase bâche réseau Si le niveau d’eau baisse dans la bâche, le système de remplissage automatique assure la remise à niveau. 18

Le groupe de maintien de pression avec bâche et vase d’expansion 6/6 Avantages :

Le groupe de maintien de pression avec bâche et vase d’expansion 6/6 Avantages : P - permet de maintenir de hautes pressions, C - peut être utilisé sur des réseaux de grand volume. Inconvénients : - oxygénation de l’eau dans la bâche, vase bâche réseau - système compliqué. Conclusion : Ce système est surtout rencontré dans les installations de chauffage urbain utilisant de l’eau surchauffée produite par des chaudières noyées. 19
