Les Gradateurs convertisseur alternatif variable Les Gradateurs Ncessit
Les Gradateurs convertisseur alternatif variable
Les Gradateurs Nécessité d’un interrupteur bi directionnel
Les Gradateurs monophasé commandé en retard de phase A to, impulsion, amorce. uc=v=Vmaxsin t>0. A T/2, v=uc=0, ic=0. Le thyristor T 1 se bloque. A to+ T/2, T 2 impulsion, amorce. uc=v=Vmaxsin t<0. A T, v=uc=0, ic=0. Le thyristor T 2 se bloque. .

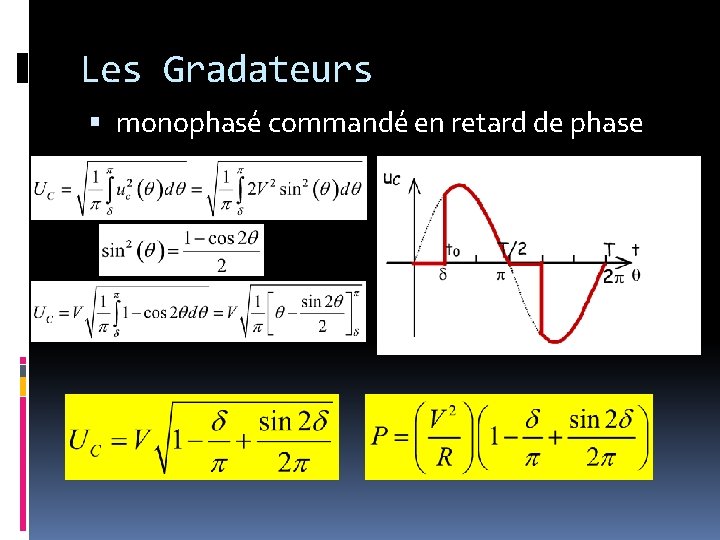

Les Gradateurs monophasé commandé en retard de phase
Les Gradateurs Monophasé sur charge inductive

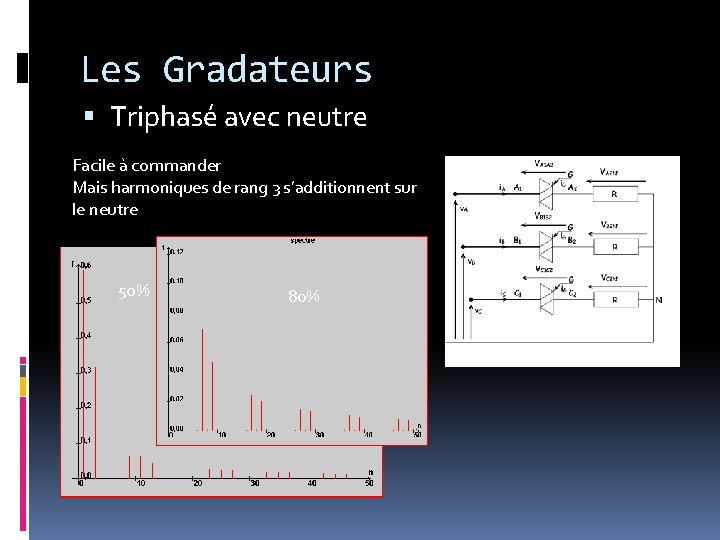

Les Gradateurs Triphasé avec neutre Facile à commander Mais harmoniques de rang 3 s’additionnent sur le neutre 50% 80%
Les Gradateurs Gradateur triphasé sans neutre de 0 à /3 Pour = /6
Les Gradateurs Gradateur triphasé sans neutre de /3 à /2 Pour =70°

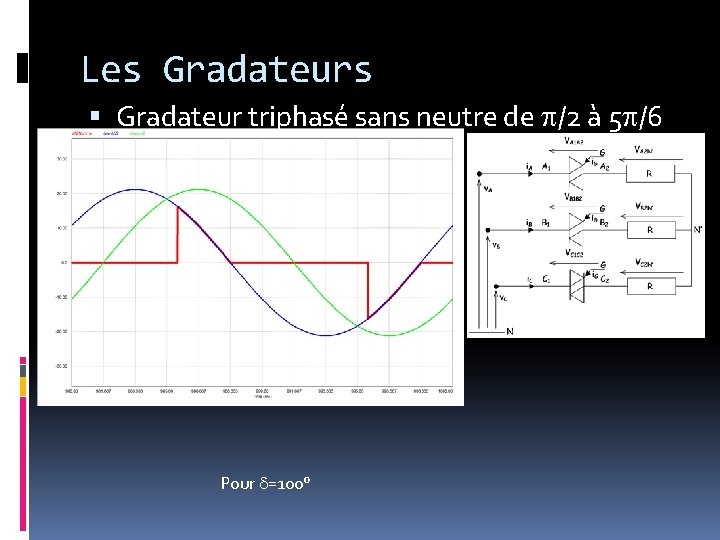

Les Gradateurs Gradateur triphasé sans neutre de /2 à 5 /6 Pour =100°
Les Gradateurs Gradation par train d’ondes Exemple : Si ton= 80 ms et T= 200 ms et que cette tension alimente une résistance de chauffage de 1 k. W, la puissance moyenne transmise est alors :

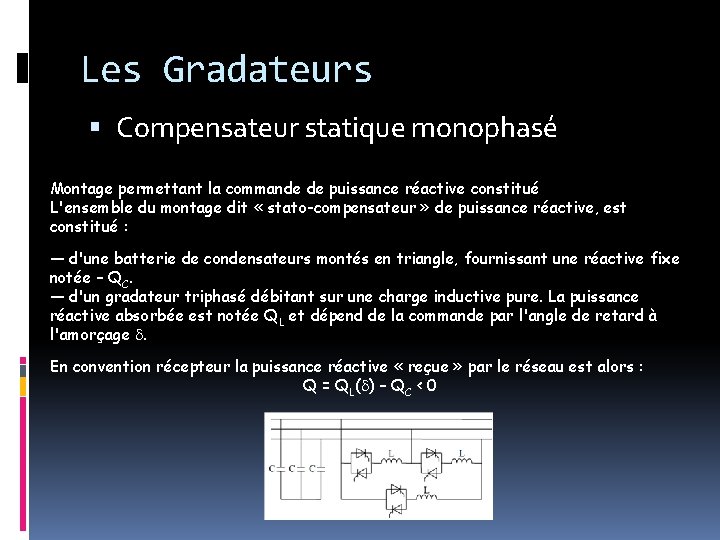

Les Gradateurs Compensateur statique monophasé Montage permettant la commande de puissance réactive constitué L'ensemble du montage dit « stato-compensateur » de puissance réactive, est constitué : — d'une batterie de condensateurs montés en triangle, fournissant une réactive fixe notée – QC. — d'un gradateur triphasé débitant sur une charge inductive pure. La puissance réactive absorbée est notée QL et dépend de la commande par l'angle de retard à l'amorçage . En convention récepteur la puissance réactive « reçue » par le réseau est alors : Q = QL( ) – QC < 0
