Les gnrateurs de rayons X au LPS groupe

Les générateurs de rayons X au LPS (groupe RIX) 9 anodes tournantes (uniquement de la marque RIGAKU) - 4 modèles de type RU 200 - 2 modèles de type RU 300 - 2 modèles de type RU H 2 R - 1 modèle de type RU H 3 R 4 tubes - 2 modèles de marque NONIUS - 2 modèles de marque Philips

Les générateurs de rayons X au LPS (groupe RIX) • Généralités sur les anodes tournantes RIGAKU • Principe de fonctionnement d’une anode tournante • Chaîne de sécurité • Réglages • Modification / amélioration

Généralités Groupe d’alimentation Transformateur 380 V / 220 V Groupe vide Cuve tranfo (puissance) 18 k. VA 200 V 50 A Gestion électrique 0 à 600 V AC/DC VARIAC ! Groupe de refroidissement

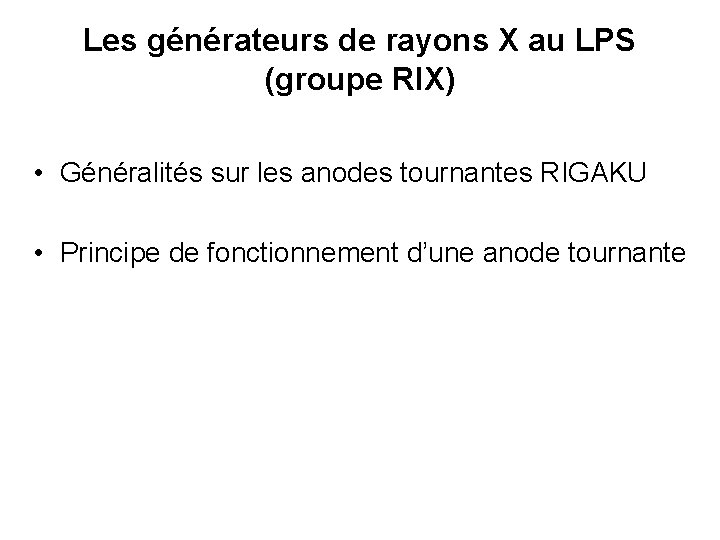

Les générateurs de rayons X au LPS (groupe RIX) • Généralités sur les anodes tournantes RIGAKU • Principe de fonctionnement d’une anode tournante

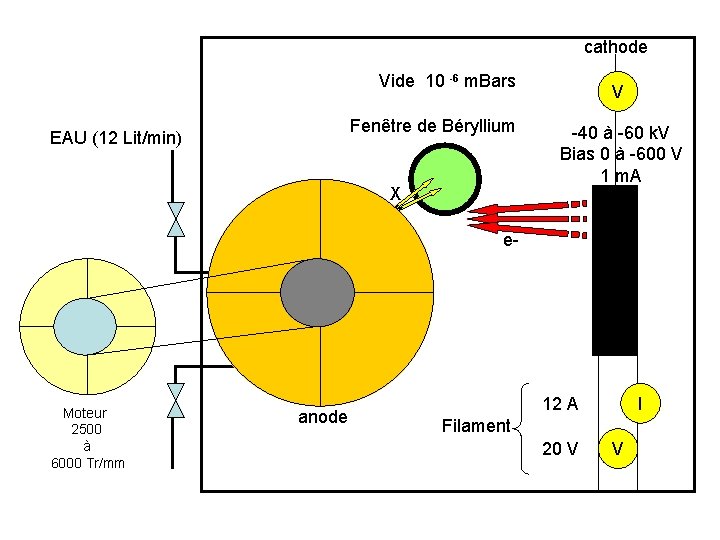

cathode Vide 10 -6 m. Bars Fenêtre de Béryllium EAU (12 Lit/min) X V -40 à -60 k. V Bias 0 à -600 V 1 m. A e- Moteur 2500 à 6000 Tr/mm anode I 12 A Filament 20 V V

Générateur à tube Refroidissement (3. 5 l/m) Enceinte plombée Cathode Enceinte sous vide Anode Ampoule de verre HT - Alimentation: U max : 60 KV P max : 1. 5 k. W Imax : 25 m. A HT + e- Filament I max : 2 A U max : 11 V Fenêtre du tube X Cible ou foyer

Les générateurs de rayons X au LPS (groupe RIX) • Généralités • Principe de fonctionnement d’une anode tournante • Chaîne de sécurité

Circuits de sécurité 1° ) Ouverture du circuit d’eau

Circuit d’eau Eau de ville / circuit fermé 1 Lit/min Cuve 6 Lit/min 12 Lit/min tranfo Groupe de pompage Tube Target

Circuits de sécurité 1° ) Ouverture du circuit d’eau 2 °) Groupe de pompage

Groupe de pompage Pour un vide > < 5. 10 -6 mbars Tête d’anode générateur Pompe turbo-moléculaire Pompe primaire Eau 1 Lit/min

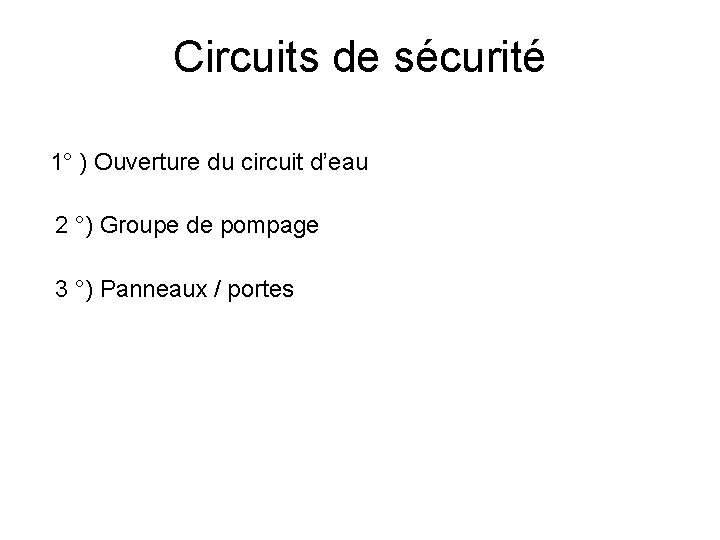

Circuits de sécurité 1° ) Ouverture du circuit d’eau 2 °) Groupe de pompage 3 °) Panneaux / portes

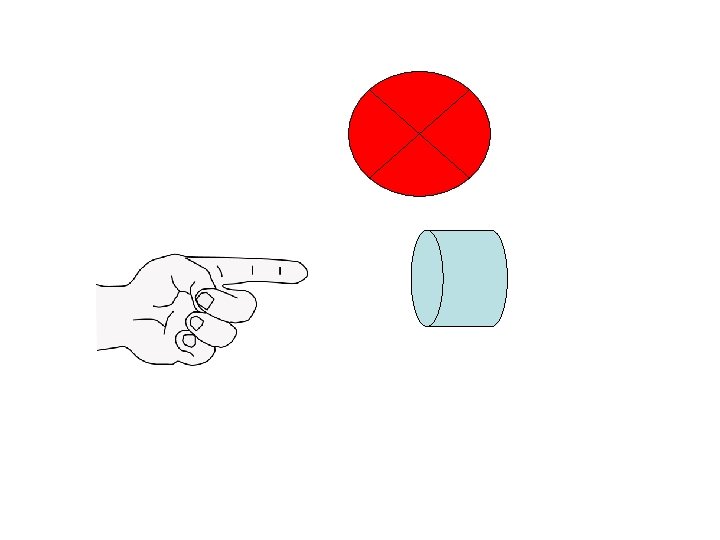

Panneaux / portes Ouverture shutter Ne pas shunter les protections

Circuits de sécurité 1° ) Ouverture du circuit d’eau 2 °) Groupe de pompage 3 °) Panneaux / portes 4 °) Consignes tension/courant

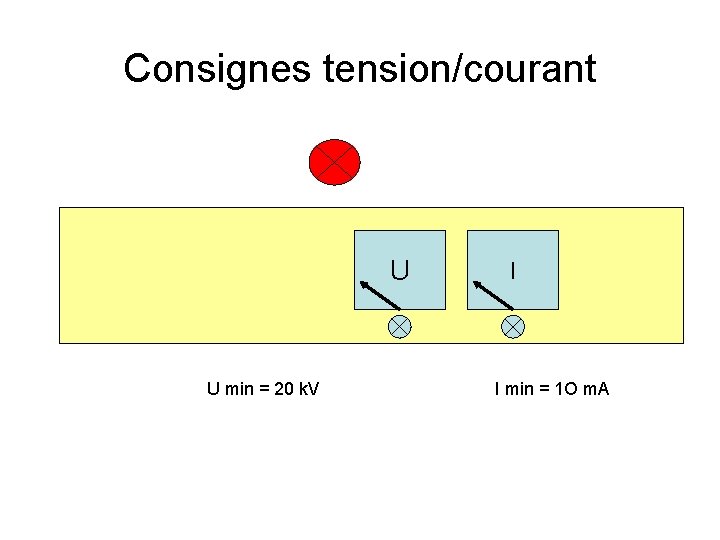

Consignes tension/courant U U min = 20 k. V I I min = 1 O m. A

Circuits de sécurité 1° ) Ouverture du circuit d’eau 2 °) Groupe de pompage 3 °) Panneaux / portes 4 °) Consignes tension/courant 5 °) Signalisation

Signalisation Shutter ouvert ! Si ampoule HS pas de validation sécurité rayons X rotation Vide > 5 10 -6 mbars Option sur RUH 2 R /3 R : Confirmation fermeture des portes Shutter G. Shutter D. TR : rotation anode CW : absence eau TV : tension élevée cathode LC : limite courant cathode OL : surcharge puissance FC : courant filament élevé

Les générateurs de rayons X au LPS (groupe RIX) • Généralités • Principe de fonctionnement d’une anode tournante • Chaîne de sécurité • Réglages

Côté Cathode / Filament anode Filament de tungstène Focus 0. 5*1 mm ecible Vue de derrière anode Type V 1 e- cible Type V 2 anode Focus 0. 5*10 mm ecible Type T 1 Focus 0. 2*0. 2 mm ou 0. 3*0. 3 mm

Cas pratiques Pour un foyer de Filament Cathode Anode Bias P(k. W) U(k. V) I (m. A) 0. 2 * 2 V 2 B 2 Cu 60 (-360 V) 1. 9 60 30 0. 3 * 3 V 2 B 3 Cu 45 (-270 V) 3. 2 60 50 0. 5 * 10 TI L 5 Mo 12 60 50 P U I 70 (-420 V) Bias

Images de la source en fonction du réglage du bias e- X Optique foyer ponctuel de 0. 2 mm Bias H : 0. 25 mm V : 0. 40 mm H : 0. 23 mm V : 0. 28 mm 60 40 50 H : 0. 23 mm V : 0. 19 mm

Les générateurs de rayons X au LPS (groupe RIX) • Généralités • Principe de fonctionnement d’une anode tournante • Chaîne de sécurité • Réglages • Modification / amélioration

Modification / Amélioration / Intervention MODIFICATION DU BOÎTIER DE CONTRÔLE/COMMANDE POUR LE VIDE Suppression de la jauge à cathode chaude ( durée de vie de 6 mois) avec son appareillage par un système de type jauge Penning (Alcatel FA 111 + jauge CF 2 P) + Modification du Shutter montage microdiffraction / petits angles ( pièce 387) : - Ecrantage magnétique répondant aux caractéristiques des expériences
