GENERALITE SUR LES CIRCUITS ELECTRIQUES Les GÉNÉRATEURS fournissent l’énergie électrique aux récepteurs. La quasi-totalité de l’énergie électrique est fournie par Électricité De France: EDF Avant de commencer. Les générateurs sont des générateurs de TENSION La tension s’exprime en « VOLT » Un générateur de « TENSION » maintient entre ses pôles une tension (différence de potentiel) constante (en utilisation et fonctionnement normal)

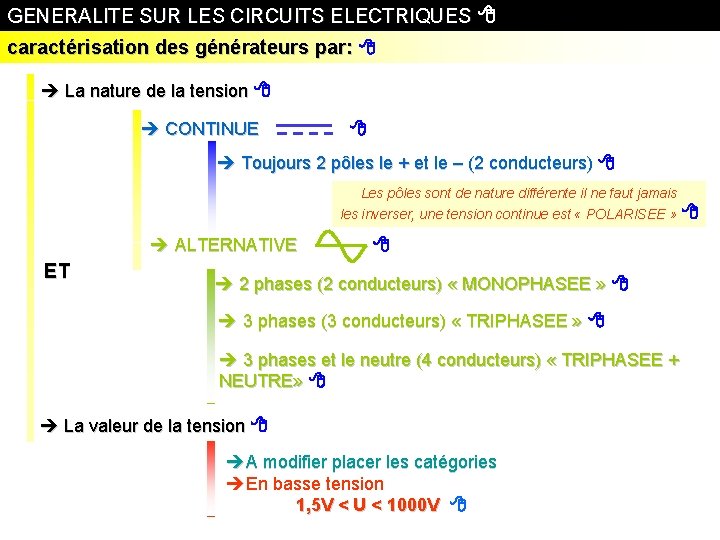

GENERALITE SUR LES CIRCUITS ELECTRIQUES caractérisation des générateurs par: La nature de la tension CONTINUE Toujours 2 pôles le + et le – (2 conducteurs) Les pôles sont de nature différente il ne faut jamais les inverser, une tension continue est « POLARISEE » ALTERNATIVE ET 2 phases (2 conducteurs) « MONOPHASEE » 3 phases (3 conducteurs) « TRIPHASEE » 3 phases et le neutre (4 conducteurs) « TRIPHASEE + NEUTRE» La valeur de la tension A modifier placer les catégories En basse tension 1, 5 V < U < 1000 V

GENERALITE SUR LES CIRCUITS ELECTRIQUES représentation des générateurs On représente le générateur complet + - L 1 L 2 L 3 Générateur de Tension Monophasée Générateur de Tension Triphasée L N Générateur de Tension Continue L 1 L 2 L 3 ou simplement les conducteurs implicitement reliés aux pôles + -

GENERALITE SUR LES CIRCUITS ELECTRIQUES Le générateur de tension alternative triphasé Le GÉNÉRATEUR de départ d’une installation BASSE TENSION est généralement alternatif TRIPHASE + NEUTRE, il est fournit par EDF. Les 4 conducteurs sont représentés par 4 traits repérés, L pour une phase, N pour le neutre. Il y a souvent présence d’un cinquième conducteur vert/jaune, c’est le conducteur de protection équipotentielle. Il utilisé pour relier les enveloppes métalliques entre elles, et assurer la protection des personnes contre les contacts indirects. PE L 1 L 2 L 3 N 400 V 230 V La tension est spécifiée entre phases, généralement 3 x 400 V (400 V entre L 1 et L 2, 400 V entre L 2 et L 3, 400 V entre L 1 et L 3), il en résulte une tension de entre une phase et le neutre.

GENERALITE SUR LES CIRCUITS ELECTRIQUES Le générateur de tension alternative triphasé Valeurs de tensions Usuelles Tension entre phase et neutre 230 V 115 V 400 V 230 V 690 V 400 V Domaines de tension

GENERALITE SUR LES CIRCUITS ELECTRIQUES raccordement des récepteurs sur un générateur triphasé des récepteurs « Triphasés 400 V » . A partir de ce générateur on peut alimenter des récepteurs «Monophasés 400 V » . des récepteurs «Monophasés 230 V » . L 1 L 2 L 3 N Il y a connexion R 1 tri R 2 mono 400 V R 3 mono 230 V Il n’y a pas connexion

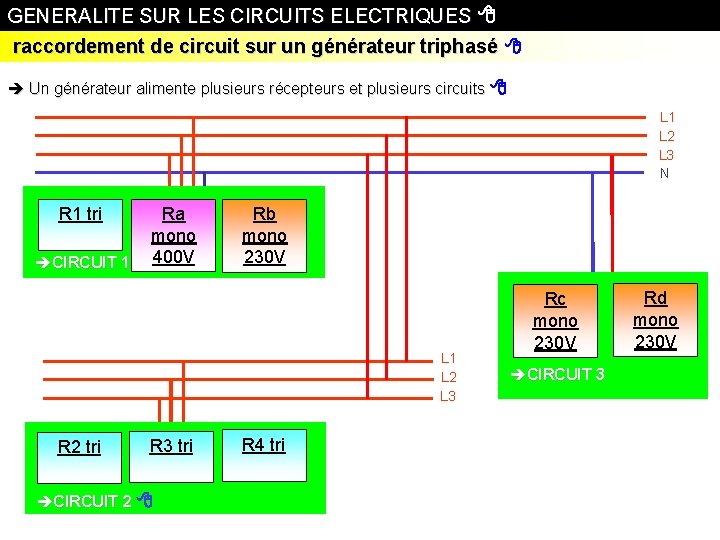

GENERALITE SUR LES CIRCUITS ELECTRIQUES raccordement de circuit sur un générateur triphasé Un générateur alimente plusieurs récepteurs et plusieurs circuits L 1 L 2 L 3 N R 1 tri CIRCUIT 1 Ra mono 400 V Rb mono 230 V L 1 L 2 L 3 R 2 tri R 3 tri CIRCUIT 2 R 4 tri Rc mono 230 V CIRCUIT 3 Rd mono 230 V

GENERALITE SUR LES CIRCUITS ELECTRIQUES Modification de la valeur d’une tension alternative Pour utiliser une tension alternative différente de celles fournie par EDF On utilise un TRANSFORMATEUR DE TENSION monophasé ou triphasé L 1 L 2 L 3 N Ces réseaux sont différents ils sont donc repérés différemment TR 1 400 V/115 V L 12 L 22 L 32 Nouveau générateur triphasé 115 V entre chaque phase TR 2 400 V/24 V L 13 L 23 Nouveau générateur monophasé 24 V

GENERALITE SUR LES CIRCUITS ELECTRIQUES Les générateurs de tension continue Les piles Les Accumulateurs et batteries Chargeur d’accumulateurs et de batteries Les Génératrices ou Dynamo Les Alimentations Se caractérise par la valeur de tension et leur dimension. Ne sont pas réutilisables. Se caractérisent par leur valeur de tension, de capacité (AH, Ampère Heure) et leur dimension. Se rechargent après usage. La recharge nécessite une source alternative et un chargeur. Une dynamo génére une tension continue quand son rotor est mis en rotation. Cet engin nécessite d’être entraîné mécaniquement par un moteur. Les moteurs d’entraînement peuvent être thermique ou électrique alternatif. Une alimentation génére une tension continue quand elle est alimentée par un réseau alternatif ( triphasé ou monophasé). Les valeurs de tension sont spécifiées sur chaque alimentation. Exemple l’alimentation représentée ici doit être alimentée en 230 V alternatif et générer du 5 V continu.
