Les contraintes dans un MCD rappels sur les
- Slides: 24
Les contraintes dans un MCD - rappels sur les différents types de contraintes - contraintes interrelations
Toutes sortes de contraintes • Contraintes d’intégrité - identifiant d’une association dépendance fonctionnelle entre entités • Contraintes sur un héritage • Contraintes interrelations
Contrainte d’intégrité fonctionnelle • C’est une contrainte intra-association. certaines occurrences de l’association sont interdites. • C’est une dépendance fonctionnelle liant une partie des identifiants des entités associées.
Exemple 1 • Contrainte entre identifiants CLASSE PROFESSEUR enseigner MATIERE SALLE
Exemple 2 • Cursus ETUDIANT DATE cursus DIPLOME
C. I. F
Contraintes sur les généralisations/spécialisations • Contrainte de totalité ( T ) et contrainte d’exclusion( X). Type de la contrainte
Exemples • Une hiérarchie : VEHICULE tourisme Poids lourds
Contraintes inter-associations § Contraintes sur la participation d’une entité à plusieurs associations. § Quatre types - Egalité : = ou S - Inclusion : I - Exclusion: + ou X - Totalité : T ou (XT si partition)
Schéma de la contrainte Type de contrainte association 1 ENTITE association 2
Contrainte d’exclusion Les articles sont soit des articles achetés soit des articles fabriqués ACHETER ARTICLE PRODUIRE FOURNISSEUR X UNITE Articles achetés Articles produits ARTICLES
Contrainte d’exclusion
Contrainte d’égalité Toutes les commandes passées par un client sont des commandes de pièces détachées PASSER PAR COMMANDE CONCERNER CLIENT = PIECE DETACHEE Commandes de pièces détachées commandes Clients

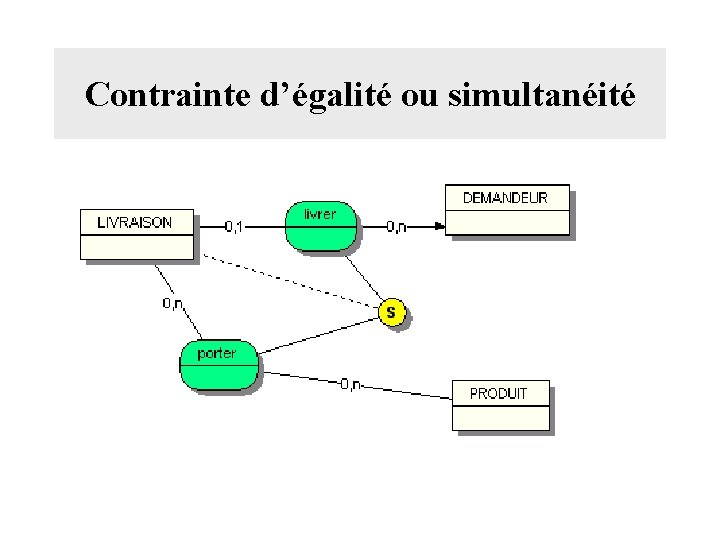

Contrainte d’égalité ou simultanéité
Contrainte d’inclusion Ne peut emprunter qui veut ! SOUSCRIRE PERSONNE EFFECTUER ABONNEMENT Personnes I EMPRUNT Personnes abonnées Personnes emprunteuses
Exemple d’inclusion
Contrainte de totalité Les articles sont soit des articles achetés soit des articles fabriqués ACHETER FOURNISSEUR 0, n ARTICLE T 0, 1 PRODUIRE UNITE Articles achetés Articles produits ARTICLES
Exemple de totalité
Contrainte de totalité comme partition
Deux entités comme pivot • Citoyen et logement
Deux entités pivot dans une inclusion
Changement de pivot «On ne scie pas la branche sur laquelle on est assis » Pivot « On » :
Changement de pivot «On ne scie pas la branche sur laquelle on est assis » • Pivot membre
Double pivot «On ne scie pas la branche sur laquelle on est assis » Implicite les deux pivots:
