Les conduits de fume SOMMAIRE Origine des fumes
- Slides: 18

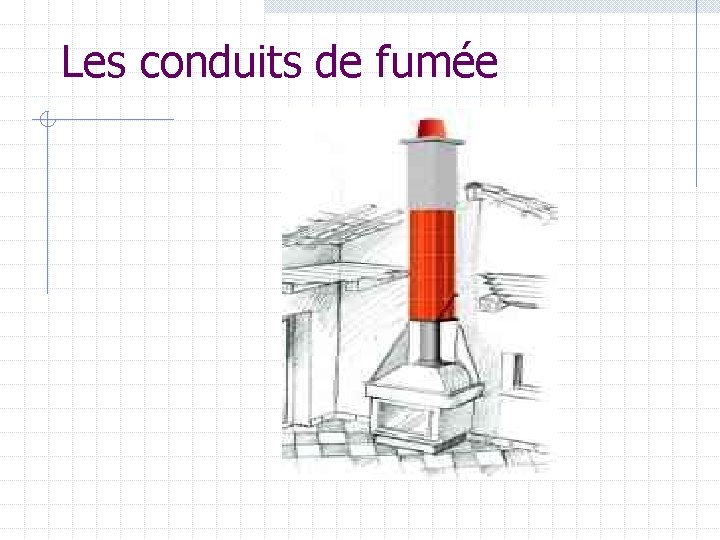

Les conduits de fumée
SOMMAIRE Origine des fumées Rôle Principe Risques Qualités section Parcours Isolation thermique Étanchéité Type Matériaux sécurité
origines Cheminée n n Foyer ouvert Foyer fermé (insert) Poêles Chaudières n n n Fuel Bois Gaz
rôle Transport des gaz de combustion du générateur jusqu’au milieu extérieur (à une certaine hauteur)
principe Les gaz brûlés s’élèvent du fait de leur température supérieure celle de l’air ambiant (principe de convection) Ce mouvement ascensionnel s’appelle tirage il provient de la différence de densité entre l’air ambiant et les gaz brulés
risques refoulement Fuites n Intoxication Condensations n n Corrosion (conduit métallique) Bistre w Coulures disgracieuses w Feu de cheminée
Qualité d’un conduit Évacuation rapide Refroidissement limité Étanchéité Libre dilatation Résistance aux hautes températures Résistances aux chocs thermiques Posséder une stabilité mécanique satisfaisante quelle que soit la hauteur
section Constante (pas étranglement) Lisse ( pas de balèvres) Carré Circulaire Rectangulaire Minimale n n 400 cm² foyer ouvert 250 cm² foyer fermé Parois lisses

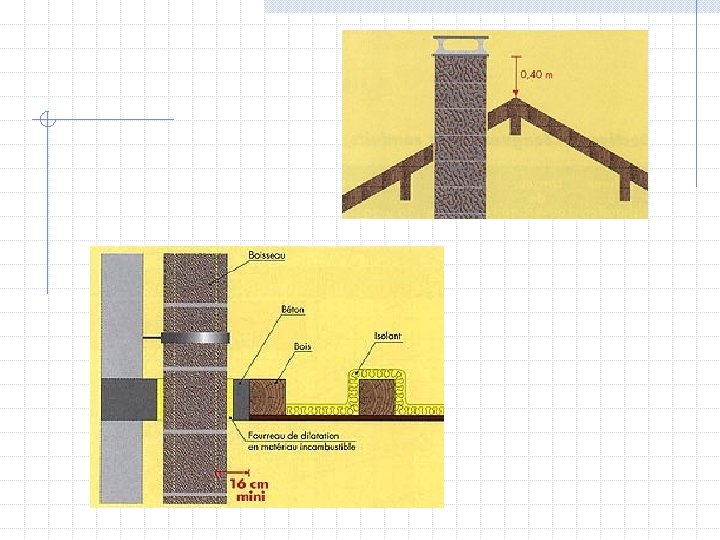

parcours Une seule partie inclinée n n Angle 20° si hauteur > à 5 m Angle 45° si hauteur < à 5 m 40 cm au dessus du faîtage 120 cm toit plat ou toiture inclinaison < inférieure à 15° Aspirateur, couronnement, dalle de recouvrement en partie haute
isolation Zones non chauffées (combles) Souches Conduits extérieures
Étanchéité Matériaux non poreux Joints soignés Sens de pose n Male vers le bas
type Paroi simple Paroi alvéolée Double parois n n Séparée par lame d’air Rempli par matériaux isolants thermiquement (laine de roche)
matériaux Terre cuite (boisseaux, briques) Béton de pouzzolane Acier inox Acier galvanisé Aluminium

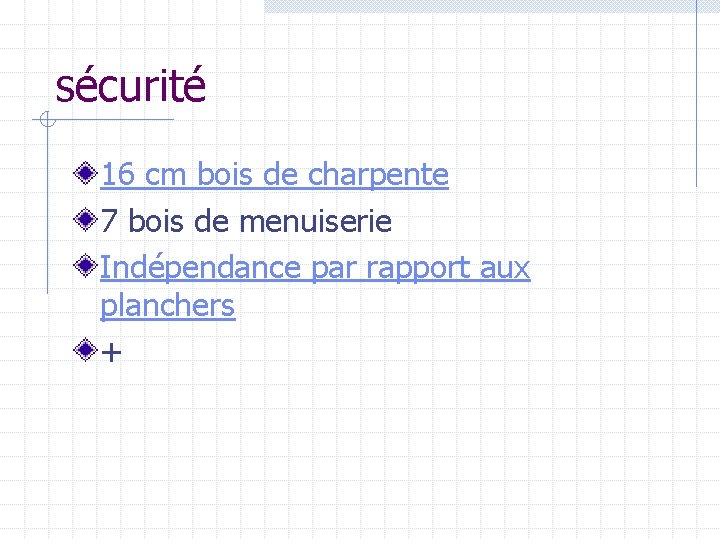

sécurité 16 cm bois de charpente 7 bois de menuiserie Indépendance par rapport aux planchers +
Souche acier inox Tubage tuyau flexible Boisseaux pouzzolanes
