LES CENTRALES NUCLEAIRES Acadmie de Bordeaux 2000 Sommaire
LES CENTRALES NUCLEAIRES Académie de Bordeaux - 2000
Sommaire 1 Principe de fonctionnement d ’une centrale nucléaire 2 La sécurité nucléaire 3 Les unités de la radioactivité Académie de Bordeaux - 2000 2
Principe de fonctionnement d’une centrale nucléaire À Qu’est-ce qu’une centrale nucléaire ? Á Schéma de principe d’une centrale nucléaire Superphénix : une centrale nucléaire qui utilise un surgénérateur. Ã Carte de France des sites nucléaires Académie de Bordeaux - 2000 3
Qu’est-ce qu’une centrale nucléaire ? n Comme toute autre centrale thermique, une centrale nucléaire n’est rien d’autre qu’une alimentée par un combustible qui n’est ni du charbon, ni du gaz, ni du pétrole mais de Académie de Bordeaux - 2000 4
La chaleur dégagée par les réactions nucléaires chauffe. . . qui se transforme en. . . avant de mettre en mouvement une. . . entraînant un. . . Académie de Bordeaux - 2000 5
Qu’est-ce que l’énergie nucléaire ? Toute la matière qui nous entoure est constituée de particules infiniment petites appelées les (dans une tête d’épingles, il y en a plusieurs milliards de milliards ! ). Académie de Bordeaux - 2000 6
L’atome d’uranium est relativement instable : il peut lui arriver de se modifier spontanément. Un atome d’uranium peut “ se casser en morceaux ” pour donner naissance à de nouvelles particules différentes. On dit alors qu’il se désintègre au cours d’une réaction de Académie de Bordeaux - 2000 7
Cette réaction nucléaire dégage une énorme quantité d’énergie : Académie de Bordeaux - 2000 8
Comment fonctionne une centrale nucléaire ? L’uranium est situé dans le du réacteur à l’intérieur d’une cuve en acier très résistante. Des que l’on peut enfoncer plus ou moins dans le cœur régulent la réaction nucléaire: la chaleur dégagée est ainsi augmentée ou réduite. Académie de Bordeaux - 2000 9
De l’eau liquide sous très forte pression circule à travers le cœur et s’échauffe grâce à la chaleur dégagée par la réaction nucléaire. Cette eau à plus de 300°C va chauffer et vaporiser l’eau d’un autre circuit dans un Académie de Bordeaux - 2000 10

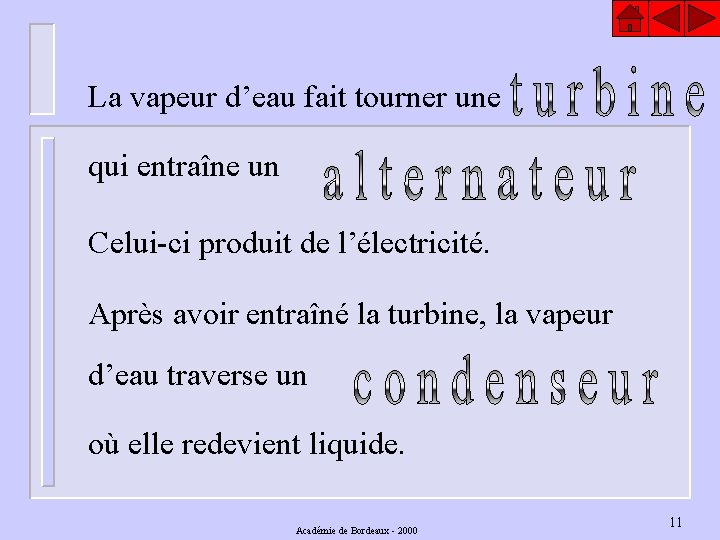

La vapeur d’eau fait tourner une qui entraîne un Celui-ci produit de l’électricité. Après avoir entraîné la turbine, la vapeur d’eau traverse un où elle redevient liquide. Académie de Bordeaux - 2000 11
Schéma de principe d’une centrale nucléaire 4 5 2 3 1 8 8 6 7 Académie de Bordeaux - 2000 12
Superphénix : L ’utilisation d’ un surgénérateur. Le fonctionnement des réacteurs classiques nécessite l’extraction de grandes quantités d’uranium. En effet, seulement 1 % de l’uranium extrait de la mine subit la fission. Académie de Bordeaux - 2000 13

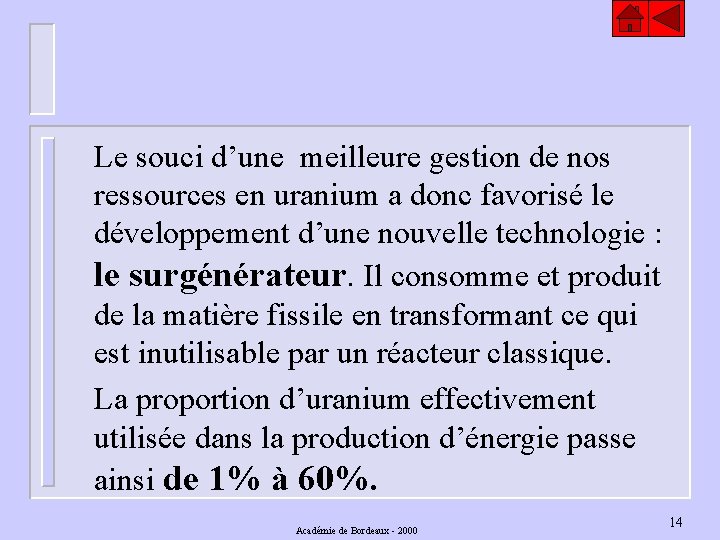

Le souci d’une meilleure gestion de nos ressources en uranium a donc favorisé le développement d’une nouvelle technologie : le surgénérateur. Il consomme et produit de la matière fissile en transformant ce qui est inutilisable par un réacteur classique. La proportion d’uranium effectivement utilisée dans la production d’énergie passe ainsi de 1% à 60%. Académie de Bordeaux - 2000 14
La sécurité nucléaire À Des accidents se sont-ils déjà produits ? ÁEchelle des accidents nucléaires Académie de Bordeaux - 2000 15
Des accidents se sont-ils déjà produits? Dans toute installation industrielle, des pannes et des incidents surviennent de temps à autre… Qu ’en est-il du nucléaire? Académie de Bordeaux - 2000 16
Three Mile Island (USA), le 28 mars 1979 Tchernobyl (Ukraine), le 26 avril 1986 Le nuage de Tchernobyl : le 01 mai 1986 Tokaî-Mura (Japon), le 30 septembre 1999 Académie de Bordeaux - 2000 . . . 17
Le nuage de Tchernobyl : le 01 mai 1986 En clair, les zones les plus fortement irradiées Académie de Bordeaux - 2000 18
La technologie soviétique mise en cause Réacteur soviétique Stabilité à faible puissance : instable Temps nécessaire pour atteindre la pleine efficacité des barres de contrôles: 20 secondes Enceinte de confinement: aucune Réacteur français Stabilité à faible puissance: stable Temps nécessaire pour atteindre la pleine efficacité des barres de contrôles: 1 seconde environ Enceinte de confinement: une Académie de Bordeaux - 2000 19
Et en France , aujourd’hui? E. D. F estime quatre à cinq incidents de niveau 2 (sans conséquence pour l ’extérieur du site) ont lieu chaque année en France. n Depuis 1998, l ’entreprise accentue ses contrôles en matière de sécurité nucléaire. n Le dernier incident majeur est survenu lors de la tempête du 28 décembre 1999. n Académie de Bordeaux - 2000 20
n Le 28 décembre 1999, la centrale du Blayais a été partiellement inondée, ce qui a mis hors d ’usage les circuits de refroidissement de la centrale. Deux réacteurs ont été immédiatement stoppés. Académie de Bordeaux - 2000 21
Les unités de la radioactivité l Tableau des unités Académie de Bordeaux - 2000 22
Les unités de la radioactivité : n Unités légales Définitions n Becquerel (Bq): Unité d’activité de la source. (1 Bq = 1 désintégration /s) ; L’organisme a une activité naturelle de 12000 Bq n Gray (Gy): Unité de dose absorbée (correspond à la quantité d’énergie absorbée par unité de masse de matière irradiée); Supplément de dose au voisinage d’une centrale : 0, 0001 Gy n Sievert (Sv): Unité d’équivalent de dose (exprime les effets biologiques); Radiographie du thorax : 0, 001 Sv Académie de Bordeaux - 2000 Exemples 23

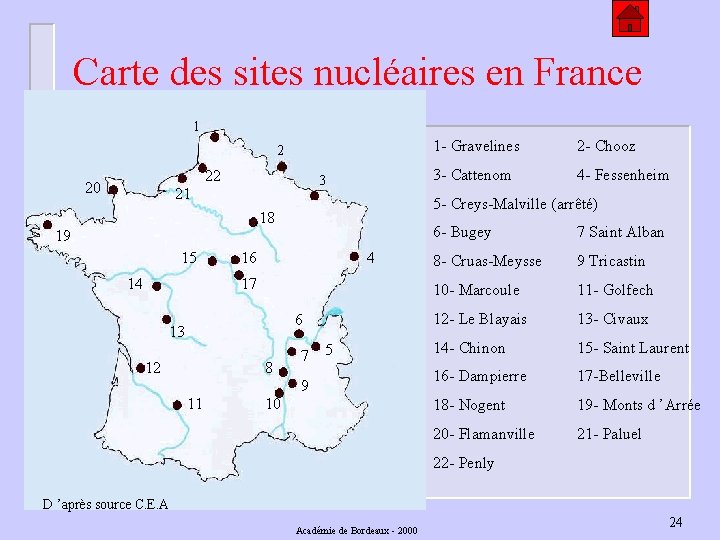

Carte des sites nucléaires en France 1 2 22 20 3 21 19 14 16 4 17 6 13 12 8 7 5 9 11 2 - Chooz 3 - Cattenom 4 - Fessenheim 5 - Creys-Malville (arrêté) 18 15 1 - Gravelines 10 6 - Bugey 7 Saint Alban 8 - Cruas-Meysse 9 Tricastin 10 - Marcoule 11 - Golfech 12 - Le Blayais 13 - Civaux 14 - Chinon 15 - Saint Laurent 16 - Dampierre 17 -Belleville 18 - Nogent 19 - Monts d ’Arrée 20 - Flamanville 21 - Paluel 22 - Penly D ’après source C. E. A Académie de Bordeaux - 2000 24
Echelle des accidents nucléaires. n 1 Anomalie n 2 Incident n 3 Incident grave n 4 Accident n 5 Accident n 6 Accident grave n 7 Accident majeur Académie de Bordeaux - 2000 25
Schéma de principe d’une centrale nucléaire 1: Cœur 4 5 2 3 1 8 8 6 7 Académie de Bordeaux - 2000 26
Schéma de principe d’une centrale nucléaire 2: Barres de contrôle 4 5 2 3 1 8 8 6 7 Académie de Bordeaux - 2000 27
Schéma de principe d’une centrale nucléaire 3: Echangeur de chaleur 4 5 2 3 1 8 8 6 7 Académie de Bordeaux - 2000 28
Schéma de principe d’une centrale nucléaire 4: Turbine 4 5 2 3 1 8 8 6 7 Académie de Bordeaux - 2000 29
Schéma de principe d’une centrale nucléaire 5: Alternateur 4 5 2 3 1 8 8 6 7 Académie de Bordeaux - 2000 30
Schéma de principe d’une centrale nucléaire 6: Condenseur 4 5 2 3 1 8 8 6 7 Académie de Bordeaux - 2000 31
Schéma de principe d’une centrale nucléaire 7: Circuit de refroidissement 4 5 2 3 1 8 8 6 7 Académie de Bordeaux - 2000 32

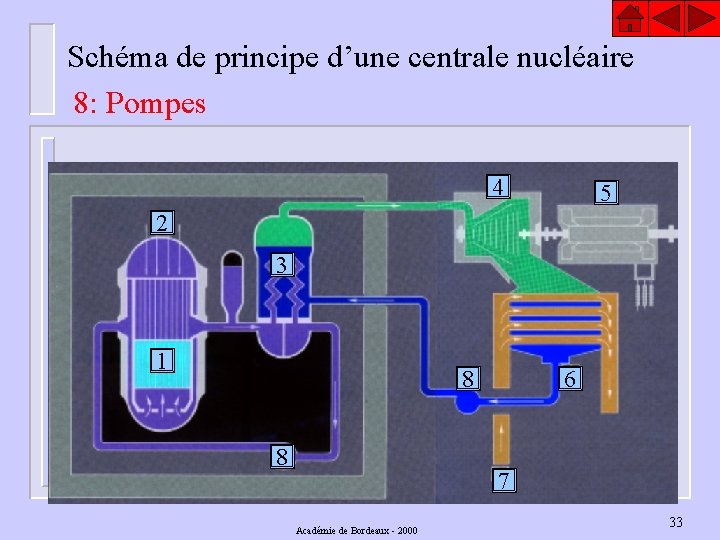

Schéma de principe d’une centrale nucléaire 8: Pompes 4 5 2 3 1 8 8 6 7 Académie de Bordeaux - 2000 33
