Les Câbles Unipolaires HTA PRAX Sébastien 1 22/11/2020

Introduction Ce diaporama va vous permettre de connaitre les différents constituants d’un câble C 33 226 de type POPY l Attention d’autres types de câbles ne sont pas traités (NIKOL, VINYL et ancienne norme de câble) qui correspondent à d’autres constituants et d’autres modes opératoires. l 2 22/11/2020

Vocabulaire PRC : Polyéthylène Réticulé Chimiquement l PE : Poly. Ethylène l 3 22/11/2020

Présentation générale l Constitution d’un câble POPY Gaine extérieure Ecran métallique Semi-conducteur externe l L’essentiel Poudre hygroscopique isolant Ame Semi-conducteur interne 4 22/11/2020

L’âme Câblée, en aluminium rétreint de section circulaire. l Les sections : 50, 95, 150, 240 mm². l Le rôle : transporter l’énergie : l - 50 mm² = 200 A 95 mm² = 300 A 150 mm² = 400 A 240 mm² = 500 A 5 22/11/2020

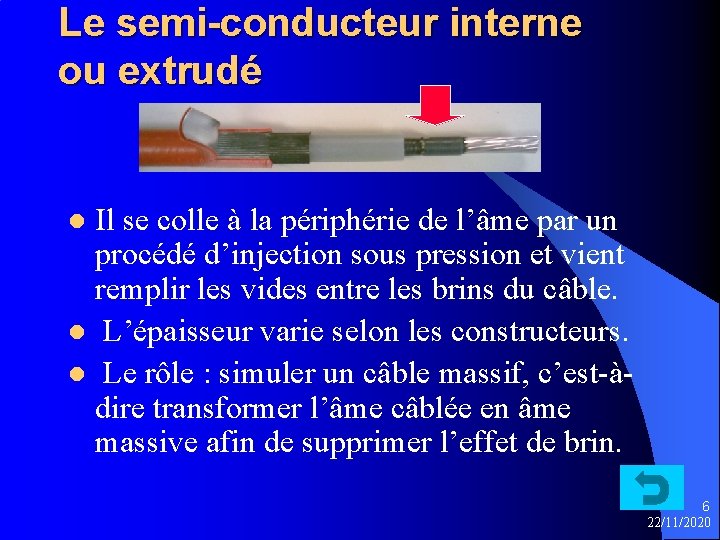

Le semi-conducteur interne ou extrudé Il se colle à la périphérie de l’âme par un procédé d’injection sous pression et vient remplir les vides entre les brins du câble. l L’épaisseur varie selon les constructeurs. l Le rôle : simuler un câble massif, c’est-àdire transformer l’âme câblée en âme massive afin de supprimer l’effet de brin. l 6 22/11/2020

L’isolant En polyéthylène Réticulé Chimiquement. l Avantages du PRC : l - très bon isolant (40 k. V/mm) ; - pouvoir d’induction élevé ; - pas nocif en cas de combustion. 7 22/11/2020

Le semi-conducteur externe Épaisseur variable selon les constructeurs. l Il peut être : l - pelable lisse ; - pelable cannelé. 8 22/11/2020

L’étanchéité longitudinale Poudre hygroscopique ou l ruban gonflant l Rôle : l - ralentir la progression de l’humidité dans le câble. 9 22/11/2020

L’écran métallique Feuille d’aluminium collée à l’intérieur de la gaine. l Épaisseur : l - de 0, 15 à 0, 20 mm selon les fabricants ; l Rôles : - permettre l’écoulement des courants de défaut à la terre ; - assurer la protection des tiers en cas de perforation du câble. 10 22/11/2020

La gaine extérieure l l en Poly Éthylène (PE) Épaisseur : Variable suivant les câbliers l Couleur de la gaine extérieure - Grise ou noire et grise non propagateur de la flamme - Rouge ou noire et rouge ou rouge et noire propagateur de la flamme l Les rôles : - assurer l’étanchéité du câble ; - assurer la protection mécanique du câble ; - assurer la protection chimique du câble ; - permettre le marquage en relief des caractéristiques du câble. 11 22/11/2020

Marquage du câble l l l l Norme Nom du fabricant Mode opératoire Année de fabrication Section et nature de l’âme Epaisseur de la gaine extérieure Epaisseur du semi conducteur externe l l l l Traitement éventuel Température de pose Numéro de lot Tension entre phase et écran Tension entre phases Tension maximale admissible Le phasage Le métrage. 12 22/11/2020

Exemple de marquage l NEXANS C 33 226 G 2. 2 SC 0. 7 T -10/50 AT 150 A POPY PHASE 1 2009 0911 238 M 12/2024(k. V) 13 22/11/2020

Constitution d’un câble HTA type POPY (norme C 33 226) 14 22/11/2020
