LES CARTES MÈRES ET LES CHIPSETS

I. INTRODUCTION ü La carte mère est le circuit imprimé principal de l’ordinateur. ü Elle supporte les principaux composants de l’ordinateur : • Le microprocesseur • La mémoire • Les contrôleurs de périphériques • Le chipset

Voici une carte mère :

II. LES COMPOSANTS A. L’horloge système ü L’horloge système permet la synchronisation des échanges entres les composants ü Elle émet des tops électroniques régulièrement, délivrés par un système électronique dont l’élément principal est un quartz. ü Ainsi, les composants du pc, verront leur fréquence de fonctionnement réglée, par l’intermédiaire d’un coefficient multiplicateur appliquée sur l’horloge système.

ü Ainsi, un microprocesseur fonctionnant à 3 GHz avec un bus système à 800 MHz, aura un coefficient multiplicateur de 3000/800=3. 75.

B. Le microprocesseur ü Le microprocesseur n’est pas soudé à la carte mère, ce qui permet le changement du processeur. ü La connexion entre carte mère et processeur, s’effectue par l’intermédiaire de supports suivant le conditionnement du Processeur : • Circuits intégrés : leur support est appelé sockets • Circuits imprimés : leur support est appelé slots, qui ne sont quasiment plus utilisés de nos jours. ü Lors d’un achat, bien faire attention à ce que le microprocesseur soit compatible avec le socket de la carte mère.

Voici un socket :

C. La mémoire centrale ü La mémoire centrale est aussi appelée mémoire système. Elle est composée de mémoire vive et de mémoire morte. ü La mémoire morte normalement non réinscriptible, est remplacée Par de la mémoire flash, non volatile et réinscriptible. Elle contient Le BIOS de l’ordinateur. ü La mémoire vive, se compose de deux parties : • La mémoire de travail qui contient les programmes exécutés. • La mémoire cache qui sert à accélérer les accès à la mémoire vive ü La mémoire vive est conditionnée sous forme de barrettes mémoires. Elle est donc extensible. Ce sont en fait des circuits imprimés que l‘on peut enficher dans des supports spécifiques, appelés Slots.

Voici des slots pour mémoire vive : Voici une barrette de mémoire vive :

D. Les contrôleurs de périphériques ü Le contrôleur de périphérique traduit les données venant de l’ordinateur, en signaux compréhensibles par le périphérique concerné. ü Le contrôleur peut être un circuit intégré à la carte mère ou un circuit imprimé ajouté sur un support (carte d’extension insérée dans un slot) ü Si le contrôleur est un circuit intégré situé sur la carte mère, le périphérique sera relié : • Soit par un câble en nappe grâce à un connecteur situé lui aussi sur la carte mère • Soit par un connecteur situé au bord de la carte mère (connecteur externe).

ü Si le contrôleur est un circuit imprimé, on parle de carte d’extension enfichée dans un slot. De nos jours, ces slots sont à la norme du bus PCI. On appelle donc ces slots, ports PCI. ü Ne pas confondre les ports PCI avec le port AGP, qui lui sert à brancher une carte graphique, souvent de couleur marron.

III. LES DIFFÉRENTS BUS A. Principe du bus ü Un bus électronique est un ensemble de fils électriques qui relie des composants électroniques ü Un bus est composé de trois sous-ensembles : le bus d’adresses, le bus de données, et le bus de commandes. B. Bus système ou FSB (Front Side Bus) ü C’est le bus le plus rapide de la carte mère. ü Ce bus permet les échanges entre le microprocesseur et le chipset. Les échanges avec la mémoire, se font grâce au chipset.

ü Actuellement la fréquence du FSB peut atteindre 800 MHz. C. Les bus internes d’entrées/sorties ü Ce sont les bus qui permettent de gérer les échanges entre le microprocesseur et les contrôleurs d’entrées/sorties situées sur les cartes d’extension. ü Les bus internes d’entrées sorties, sont : • AGP : Destiné à l’affichage. Relié, en général, à un seul slot (souvent de couleur marron), où sera insérée la carte graphique :

• PCI : Bus d’entrées/sorties principal des pc actuels. On y branche les cartes d’extension. Voici un port PCI : • PCI Express : vient progressivement remplacer le bus PCI, car il est plus rapide. Une des caractéristiques intéressantes du bus PCI Express, est de brancher ou débrancher des composants à chaud. Les connecteurs de bus PCI Express, possèdent des tailles variables. On peut observer alors des connecteurs PCI Express × 4 : Ou des connecteurs PCI Express × 8 :

• Le bus ISA : C’est l’ancien bus d’entrées/sorties des pc. Le bus ISA, est destiné à des périphériques assez lents. On ne le rencontre quasiment plus. Il permet cependant, de conserver d’anciennes cartes d’extension, lorsque l’on change d’ordinateur :

D. Les connecteurs externes : Prise mini jack présente sur la carte son. Il y en a souvent 3 : Entrée audio, sortie audio, entrée micro. Hauts-parleurs, camescope, chaine Hi_Fi… Prise DIN Clavier (Sur les vieux ordinateurs) Prise PS/2 Clavier et souris RJ-45 Câble réseau Le RJ-11 ressemble au RJ-45, en plus petit. Prise modem.

DB-25 : Port parallèle Imprimantes, scanners. USB-A Clavier, souris, modem, scanner, graveurs, mémoire flash, disques durs. VGA Ecran DVI-D Ecran Fire. Wire ou IEEE 1394 ou i. Link Caméscopes numériques, disques durs, magnétoscopes. Sub DB/9. Port série Souris, clavier, modem, joystick

E. Les connecteurs internes ü Ce sont essentiellement des connecteurs pour câbles (fils ou en nappe) et des slots : connecteurs en plastiques destinés à recevoir des cartes d’extension. 1. Connecteurs pour câbles ü Les connecteurs E-IDE (ou ATA : Advanced Technology Attachment) permettront de connecter des disques durs. La norme ATAPI a ensuite fait son apparition pour pouvoir brancher des lecteurs, graveurs CDROM, DVDROM. Voici un connecteur de type IDE : Voici un câble en nappe :

• Le bus Serial ATA apparu après l’ATA : Basé sur une communication en série. Le câble utilisé pour le SATA, est un câble rond composé de sept fils. Malgré le transfert en série, le SATA est plus rapide que le standard ATA (ou PATA pour Parallel ATA). On s’en sert surtout pour les disques durs.

2. Connecteurs pour circuits imprimés ü On trouve des slots pour la mémoire et ceux destinés aux circuits d’entrées/sorties. ü Les cartes d’extensions pour la mémoire sont appelés barrettes mémoire. Il existe 2 formats actuellement : DIMM (le + utilisé) et SIMM (+ ancien) qui ont chacun leur slot spécifique. ü Les connecteurs pour cartes d’extensions (pour les entrée/sorties) peuvent avoir plusieurs formats dont on a déjà parlé : PCI, PCIExpress, AGP, ISA.

IV. LE CHIPSET ü Chipset signifie « Ensemble de puces » . ü C’est un ensemble de 1 à plusieurs circuits intégrés. Il est chargé d’assurer les échanges entre microprocesseur, mémoire et bus d’entrées/sorties. C’est le centre de contrôle de l’ordinateur. ü Depuis l’apparition des pentium II et surtout du chipset BX, Intel a séparé le jeu de composants en deux circuits intégrés appelés pont nord et pont sud. ü Le pont nord est chargé du bus système et des composants rapides. Il contient un contrôleur de bus AGP, un contrôleur de bus PCI et il gère les échanges entre la mémoire, le contrôleur de bus AGP et le microprocesseur.

ü Le pont sud est chargé du contrôleur E-IDE. Il comporte aussi un « pont » PCI-ISA. ü Ce pont est, en fait un contrôleur de bus ISA. Les contrôleurs internes de lecteur de disquette, de clavier, port parallèle et souris sont branchés sur ce pont, soit directement dans le circuit intégré, soit sur la carte mère où ils sont intégrés dans un circuit appelé « Super IO » . Les slots ISA y sont, aussi, reliés.

Schéma d’un chipset :

V. FORMATS CARTES MERES A. Format AT ü C’est le format le plus ancien, aussi appelé Baby AT. Une carte au format AT utilisera une alimentation électrique à ce format (avec 2 connecteurs d’alimentation sur la carte). Les connecteurs externes sont reliés à la carte grâce à des câbles en nappe. B. Le format ATX ü Une carte au format ATX utilisera une alimentation électrique à ce format (avec un seul connecteur d’alimentation sur la carte). Les connecteurs externes sont fixés sur la carte mère (peu de câbles en nappe à part : les disques durs, lecteurs disquettes et CDROM.

C. Format BTX ü Tout nouveau format d’intel, destiné à remplacer l’ATX. Son objectif est d’optimiser la position des composants pour améliorer le refroidissement thermique. Les alimentations actuelles sont compatibles avec le format BTX. Cependant, malgré l’intérêt que peut présenter se format, les constructeurs semblent ignorer ce format et cantonnent l’ATX. D. Autres formats ü Il existe aussi des micro-ordinateurs de type barebone. Ils sont conditionnés dans des boîtiers de format cubique avec des cartes mères de très petites dimensions n’offrant que 2 ou 3 slots internes. ü Les chipsets des ces machines sont très intégrés : Les contrôleurs sons, vidéo, réseau, modem sont intégrés directement dans les circuits du chipset.

Voici a quoi ressemble un micro-ordinateur de type barbone :

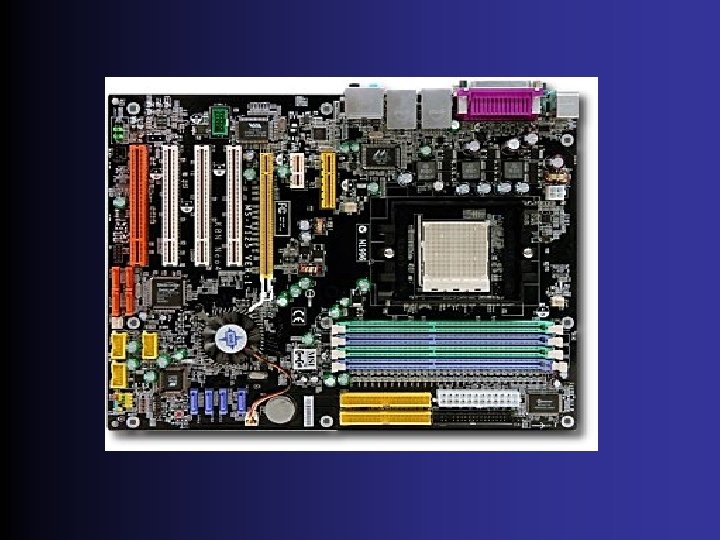

VI. COMPARATIF A. MSI K 8 N Neo Platinum ü Cette carte mère, d’un prix d’environ 120 €, permet d’effectuer des tâches autres que le travail sur pc, comme la bureautique. Elle pourra être utilisée par exemple, pour la compression vidéo, ou encore les jeux, en y installant une bonne carte graphique. ü Avec son socket 939, cette carte mère pourra recevoir un microprocesseur de type AMD Athlon 3000+, par exemple. Chose à bien regarder, lors de l’achat de la carte, en fonction du microprocesseur choisi.

Format ATX Support Socket 939 Processeurs 1 Northbridge n. VIDIA n. Force 4 Ultra Southbridge n. VIDIA MCP Chipset n. VIDIA n. Force 4 Ultra Type de mémoire DDR-SDRAM Nombre d'emplacements mémoire 4 Norme IDE Ultra DMA 133 Nombre de connecteurs IDE 2 Contrôleur IDE / SCSI sup. Serial-ATA 2 Nombre de ports PCI 5 Ports PCI-Express 16 x 1 Port PCI-Express 4 x 1 Port PCI-Express 1 x 1 Ports USB 2 10 Interface Fire. Wire (IEEE 1394) Fire. Wire 400 Contrôleur graphique Non Contrôleur sonore intégré Realtek ALC 850 Contrôleur réseau 10/1000 Mbps Nombre de connecteurs pour ventilateurs 3

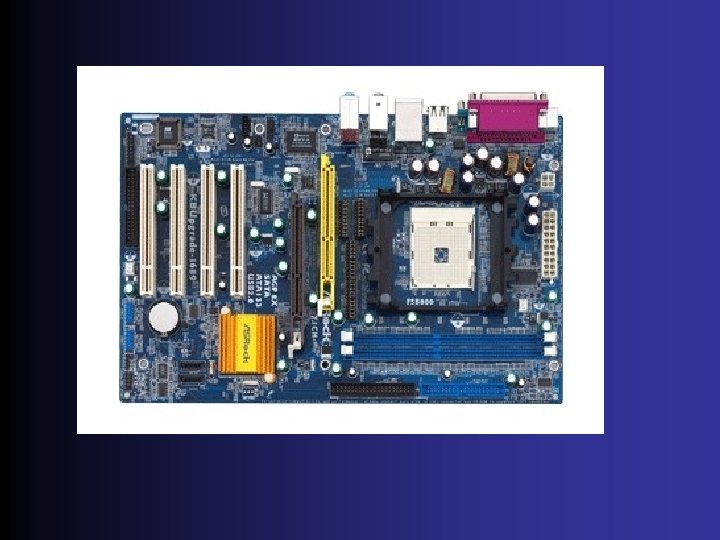

B. ASROCK K 8 Upgrade-1689 ü Cette carte, qui est une sous-marque d’Asus, possède les compétences pour le travail tel que la bureautique, la programmation… ü Les processeurs compatibles avec le socket 754 sont des AMD Athlon 64 3400+, ou encore l’AMD Sempron 2600.

Format ATX Support Socket 754 Processeurs 1 Chipset ALi M 1689 Type de mémoire DDR-SDRAM Nombre d'emplacements mémoire 2 Norme IDE Ultra DMA 133 Nombre de connecteurs IDE 2 Contrôleur IDE / SCSI sup. Serial-ATA Port AGP 8 x Nombre de ports PCI 4 Ports PCI-Express 16 x Non Port PCI-Express 4 x Non Port PCI-Express 1 x Non Ports USB 2 8 Interface Fire. Wire (IEEE 1394) Non Contrôleur graphique Non Contrôleur sonore intégré Realtek ALC 850 Contrôleur réseau 10/100 Mbps Port AMR Non Port CNR Non

VII. CONCLUSION La carte mère est le carrefour où se rencontrent tous les composants de l’ordinateur grâce notamment au chipset. Il est possible d’améliorer certaines caractéristiques de la carte mère en « flashant » le BIOS avec une version plus récente : On remplace le contenu du BIOS avec un logiciel spécial. Mais dès qu’apparaît une nouvelle technologie (type de mémoire) ou une nouvelle norme pour un périphérique (microprocesseur, disque dur), si on veut profiter de ces nouveautés, il est souvent nécessaire de changer de carte mère, ou d’ajouter une carte d’extension supportant cette nouvelle technologie. L’évolution des cartes mères (et des chipsets) est d’intégrer le maximum de contrôleurs sur la carte mère sous la forme de circuits intégrés (contrôleur son, graphique 2 D et 3 D, réseau, SCSI) ce qui augmente la fiabilité du système mais en diminue l’évolutivité.
