Les bétons compactés au rouleau Principes, applications et nouveaux développements Richard Gagné ing. Ph. D. CRIB Université de Sherbrooke Département de génie civil 1
Contenu Ø Introduction Ø Historique Ø Exemples d’applications Ø Principes de base de la technologie des BCR Ø Propriétés fondamentales des BCR Ø Principes de formulation des BCR Ø Quelques considérations économiques Ø Les défis à relever Ø Conclusions 2
Introduction Ø Qu’est-ce qu’un BCR ? Le BCR est un béton raide d’affaissement nul l Les BCR sont généralement fabriqués avec les mêmes matériaux que ceux utilisés pour le béton conventionnel l Ø Gros granulats et granulats fins (attention à la granulométrie) Ø Liant : ciment Portland, CV, FS, laitiers, etc. Ø Adjuvants : réducteur d’eau, retardateur, entraîneur d’air 3
Introduction Aspect typique d’un BCR pour barrage Aspect typique d’un BCR pour pavage 4
Introduction Ø La consistance très «sèche» du BCR requiert toujours l’application d’un effort de compactage l Rapprocher les particules du granulat pour permettre à la pâte de ciment de combler les vides granulaires Ø Un BCR bien formulé et bien compacté est en mesure de développer des propriétés mécaniques semblables à celles d’un béton conventionnel fabriqué avec le même rapport E/L 5
Introduction Ø De par sa consistance particulière, le BCR est généralement mis en place et compacté avec les mêmes équipements généralement utilisés pour la construction routière Camions à benne basculante l Niveleuse (barrage), épandeuse (pavages) l Rouleau compacteur (avec ou sans vibration) l 6
Introduction Ø Le BCR s’est développé selon deux axes différents: BCR pour barrages et ouvrages massifs l BCR pour pavages l Ø La formulation, les méthodes de construction et les méthodes de mise en places diffèrent en fonction du type de BCR 7
Historique Ø 1935: Premières utilisations du ciment pour la construction de routes (sol-ciment) Ø 1960: Premières utilisations du BCR Bétons très maigres, compactés au rouleau l Construction de barrages l Ø La technologie des BCR pour barrages est maintenant éprouvée l Des centaines de barrages en BCR ont déjà été construits Horseshoe Bend Dam – Nouvelle Zélande 8
Historique Ø 1970: Premières utilisations des BCR pour la construction de routes l Chemins forestiers en Colombie-Britannique Ø La technologie des BCR pour pavages est une évolution de la technologie des BCR pour barrages Bétons sans affaissement l Faible volume de pâte l Ø Résistance à la compression généralement comprise entre 40 MPa et 60 MPa l Technologie éprouvée 9
Historique Ø Principales applications des BCR pour pavages l l l Industrie forestière Secteur minier Municipal Pâtes et papier Secteur agricole Aire de manutention, entreposage (solide / vrac) Quai de chargement Stationnement pour l’industrie lourde Compostage / recyclage Dépôt de neige usée Fondation de routes 10
Exemples d’applications - Barrages Ø Avantages l Faible contenu en matières cimentaires (< 175 kg/m 3) Faible chaleur d’hydratation Ø Faible coût / m 3 Ø l Rapidité de mise en place Usines en continu Ø Convoyeurs Ø Technologie peu complexe l Grande stabilité volumique l Barrage du Lac Robertson – Hydro-Québec 12
Exemples d’applications - Barrages Ø Avantages l Par rapport à un ouvrage en terre Ø Volume plus faible Ø Meilleure résistance à l’érosion Ø Imperméabilité Ø Possibilité de prévoir une centrale adjacente à l’ouvrage l Par rapport à un ouvrage en béton Ø Moins de matières cimentaires Ø Rapidité de mise en place Ø Pas ou peu de coffrages 13
Exemples d’applications - Barrages Ø Inconvénients Qualité des parements l Difficulté d’entraîner de l’air l Coût de transport des matières cimentaires en régions éloignées l 14
Exemples d’applications - Barrages Barrage du Lac Robertson Ø 25 MPa à 91 jours Ø 75 kg/m 3 ciment Ø Ø Ø type 20 75 kg/m 3 CV type F E/L = 0, 72 Vebe: 15 s Air entraîné 25 000 m 3 15
Exemples d’applications - Pavages Ø Avantages l Faible contenu en matières cimentaires (< 300 kg/m 3) Ø l Faible coût / m 3 Propriétés mécaniques élevées Compression: > 40 MPa Ø Flexion: > 6 MPa Ø Développement rapide des propriétés mécaniques l Rapidité de mise en place l Usines en continu Ø Utilisation de paveuses Ø 16
Exemples d’applications - Pavages Ø Avantages l Durabilité élevée Ø Ø Résistance à l’abrasion Résistance au gel Bien adapté aux lourdes charges Pas d’orniérage Peu de main d’œuvre l Moins de dégagement thermique l’asphalte l Ø Confort des ouvriers Technologie peu complexe l Grande stabilité volumique l Peu ou pas de joints l 17
Exemples d’applications - Pavages Ø Inconvénients l Qualité esthétique de la surface Texture rugueuse Ø Surface moins fermée Ø l Qualité de l’uni Surface ondulée Ø Défauts de planéité Ø Pour trafic à basse vitesse uniquement Ø l Difficulté de réaliser des joints structuraux Ø Le transfert de charge est problématique 18
Exemples d’applications - Pavages Papetterie DOMTAR - Aire d’entreposage du bois Ø 87 000 m 2 Ø 300 kg/m 3 ciment Ø Ø Ø 10 SF E/L = 0, 32 50 MPa à 7 jours 2 couches de 150 mm 19

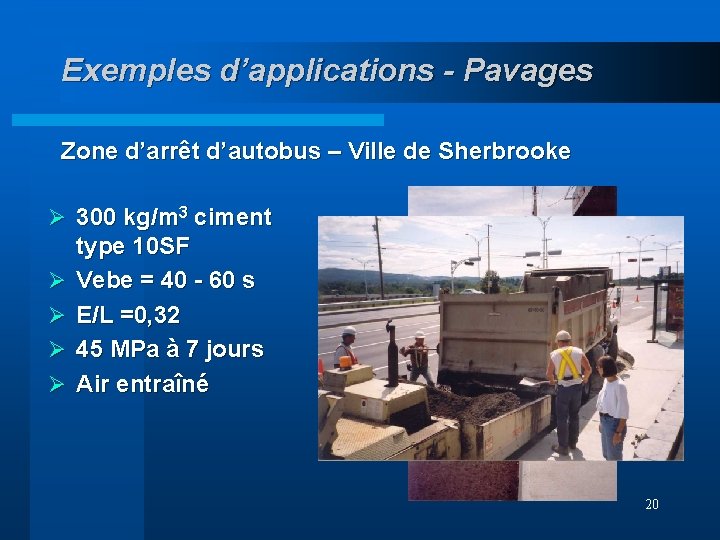

Exemples d’applications - Pavages Zone d’arrêt d’autobus – Ville de Sherbrooke Ø 300 kg/m 3 ciment Ø Ø type 10 SF Vebe = 40 - 60 s E/L =0, 32 45 MPa à 7 jours Air entraîné 20
Exemples d’applications - Pavages Aire d’entreposage des récoltes (silo horizontal) – Milieu agricole Ø Environ 40 MPa à 7 jours Ø 280 kg/m 3 ciment type 10 avec CV Ø E/L = 0, 40 Ø Pavage complété en 4 heures 21
Principes de base de la technologie des BCR Ø Un BCR optimal devrait comporter à peu près la quantité de pâte nécessaire pour remplir les vides du squelette granulaire et pour obtenir la maniabilité désirée l Pas assez de pâte Ø Faibles propriétés mécaniques, maniabilité trop faible, durabilité plus faible l Trop de pâte Ø Meilleures propriétés mécaniques, maniabilité trop élevée, coût de production plus élevé 22
Principes – Squelette granulaire Ø Les granulats occupent entre 80% et 85% du volume d’un BCR compacté Ø Il est très important de bien choisir les granulats Maniabilité du BCR frais Ø Propriétés mécaniques Ø Coûts de production Ø Ø Le choix de la courbe granulométrique est un élément clé de la formulation d’un BCR Ø Choix du diamètre maximal du gros granulats Barrages : 40 à 80 mm Ø Pavages : généralement 20 ou 25 mm Ø 25
Principes – Production et malaxage Ø Deux types d’unités de production Usine stationnaire (premix) l Usine en continu (pugmill) l Ø Caractéristiques importantes Fiabilité l Taux de production l Énergie de malaxage l Calibrage l 27
Principes – Production et malaxage (suite) Ø Usine portative (pugmill) l Excellente productivité (80 à 150 m 3/h) l Installation à proximité du site de construction (délais de transports réduits) Malaxage énergique en continu l Mélange homogène l Dosage fiable des constituants l Calibrage facile l 28
Principes – Production et malaxage (suite) 29
Principes – Production et malaxage (suite) Ø Usine stationnaire l Production moins importante (40 à 60 m 3/h) Ø La cuve ne doit être remplie qu’à 60%-70% de sa capacité l Dosage très fiable l Peu de problèmes de calibrage l Temps de malaxage plus long que le béton conventionnel 30
Principes – Transport Ø Pavage Transport à l’aide de camions à benne basculante l Délai variable selon mélange et conditions ambiantes l 31
Principes – Transport (suite) Ø Barrage Camions à benne basculante l Convoyeurs l 32

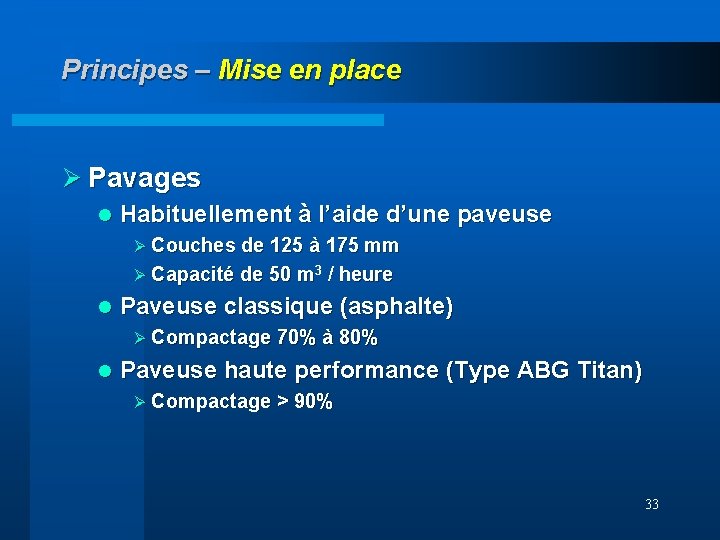

Principes – Mise en place Ø Pavages l Habituellement à l’aide d’une paveuse Ø Couches de 125 à 175 mm Ø Capacité de 50 m 3 / heure l Paveuse classique (asphalte) Ø Compactage 70% à 80% l Paveuse haute performance (Type ABG Titan) Ø Compactage > 90% 33
Principes – Mise en place 34
Principes - Compactage Ø Toutes les propriétés des BCR sont étroitement liées au degré de compactage Ø Un BCR parfaitement compacté devrait avoir une résistance à la compression comparable à celle d’un béton conventionnel de même rapport E/L l En pratique, il est difficile d’atteindre un compactage parfait (BCR pour pavages) 35
Principes - Compactage (suite) Ø Rouleaux vibrateurs (en mode statique et en mode dynamique) Ø Rouleau à pneus de caoutchouc (Meilleur fini de surface) 10 tonnes à cylindres d’acier 1, 5 tonnes à cylindres d’acier 36
Principes - Compactage (suite) Ø Un bon contrôle du compactage au chantier est essentiel l Un compactage déficient (< 97%) peut diminuer très significativement les caractéristiques d’un BCR pour pavage Ø Contrôle de la compacité in situ l Nucléodensimètre 37
Principes - Mûrissement Ø Pendant la mise en place, il est important de maintenir l’humidité superficielle des surfaces exposées Retardateur d’évaporation l Vaporisation d’eau en bruine l Ville de Montréal 38
Principes - Mûrissement (suite) Ø Application d’un produit de cure pigmenté blanc immédiatement après le compactage final du BCR Ville de Montréal 39
Principes - Joints Ø Joints sciés pour le contrôle du retrait Réalisés le lendemain matin de chaque journée de bétonnage l Sciage sur 1/4 de l’épaisseur l Espacement de 10 à 20 m l Ville de Montréal 40
Propriétés fondamentales - Maniabilité Ø La maniabilité (temps de consolidation Vebe) est une propriété très importante du BCR 41
Propriétés fondamentales – Maniabilité (suite) Ø La qualité du BCR en place est étroitement liée à la maniabilité du BCR frais Ø Les techniques de mise en place exigent que le temps Vebe soit compris à l’intérieur de certaines plages optimales Ø Barrages: 10 à 20 secondes (approche « béton » ) Ø Pavages: 30 à 90 secondes Ø La maniabilité est principalement fonction du dosage en pâte 42
Propriétés fondamentales – Maniabilité (suite) Ø Consistance trop «humide» Remontée d’eau en surface l Déformation excessive sous le poids des équipements de mise en place (uni de mauvaise qualité) l Ø Consistance trop «sèche» Risque de ségrégation l Diminution de l’adhérence entre les couches l Surface mal «fermée» l 43
Propriétés fondamentales – Prop. mécaniques Ø Pavages l Les propriétés mécaniques doivent être suffisantes pour résister aux charges structurales, à l’abrasion et au gel-dégel Ø Prise en compte de la charge de service Ø Prise en compte de l’épaisseur Ø Prise en compte des conditions climatiques Résistance à la compression : 40 MPa à 70 MPa l Résistance à la flexion : 6 MPa à 8 MPa à 7 jours l Ø Attention au contrôle de la compacité au chantier ! 49

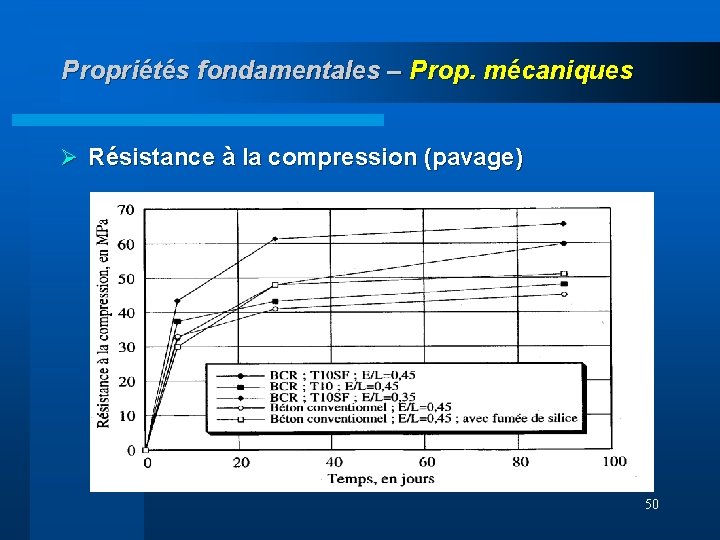

Propriétés fondamentales – Prop. mécaniques Ø Résistance à la compression (pavage) 50
Propriétés fondamentales – Prop. mécaniques Ø Résistance à la flexion (pavage) 51

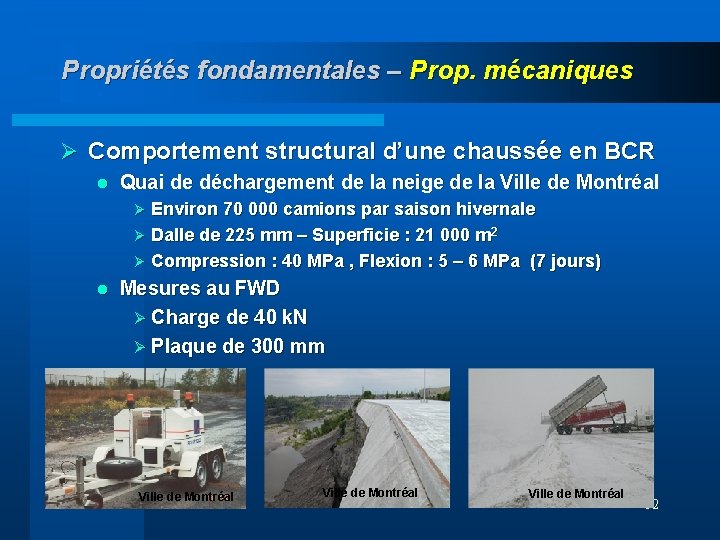

Propriétés fondamentales – Prop. mécaniques Ø Comportement structural d’une chaussée en BCR l Quai de déchargement de la neige de la Ville de Montréal Environ 70 000 camions par saison hivernale Ø Dalle de 225 mm – Superficie : 21 000 m 2 Ø Compression : 40 MPa , Flexion : 5 – 6 MPa (7 jours) Ø l Mesures au FWD Ø Charge de 40 k. N Ø Plaque de 300 mm Ville de Montréal 52
Les défis à relever Ø Amélioration de la texture de surface l Demande pour une surface plus « fermée » Ø Diminution du diamètre maximal du granulat Ø Utilisation d’air entraîné Ø Rouleaux avec pneus de caoutchouc Ø Amélioration de l’uni Nécessaire pour une circulation à haute vitesse l Actuellement, les défauts de planéité limitent les pavages en BCR aux applications industrielles l Ø Possibilité d’un recouvrement mince en asphalte 63
Les défis à relever Ø Développer une technologie pour améliorer le transfert de charge Au niveau des joints l Au niveau des fissures les plus ouvertes l Ville de Montréal 64

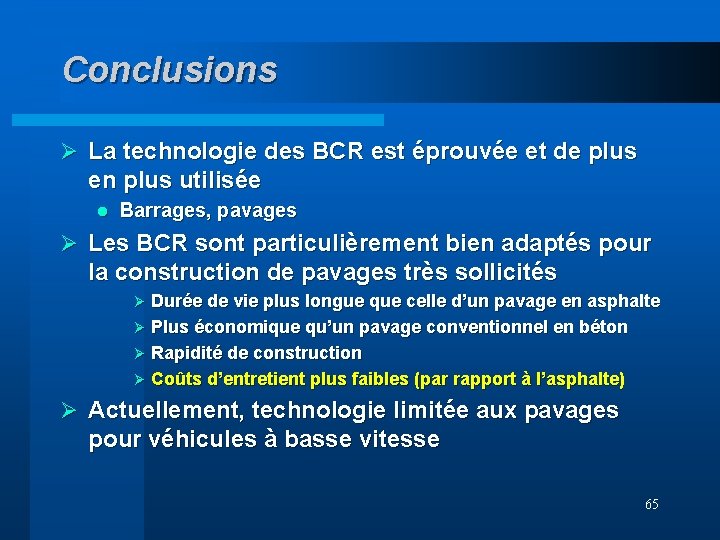

Conclusions Ø La technologie des BCR est éprouvée et de plus en plus utilisée l Barrages, pavages Ø Les BCR sont particulièrement bien adaptés pour la construction de pavages très sollicités Durée de vie plus longue que celle d’un pavage en asphalte Ø Plus économique qu’un pavage conventionnel en béton Ø Rapidité de construction Ø Coûts d’entretient plus faibles (par rapport à l’asphalte) Ø Ø Actuellement, technologie limitée aux pavages pour véhicules à basse vitesse 65
Conclusions Ø Les BCR sont des matériaux hautement optimisés l Propriétés mécaniques élevées pour un dosage en ciment donné l Rapport flexion / compression élevé Ø Les BCR peuvent être produits sans adjuvants de haute technologie Ø Technologies de production et de mise en place simples et rapides Ø Peuvent contenir de forts dosages en ajouts minéraux 66
