LES ASSEMBLAGES PRINCIPES Les assemblages sont les solutions
LES ASSEMBLAGES PRINCIPES Les assemblages sont les solutions technologiques des liaisons entre les éléments. Fonctions des liaisons: c'est de réunir deux ou plusieurs pièces de bois pour réaliser tout ou partie d’un ouvrage. Types des Liaisons: 1. LIAISON DE RENCONTRE très souvent des angles, exemples : (L) Angle à plat (L) Angle sur chant (T) Milieu 1 coté (+) Milieu orthogonal (X) Milieu biais réalisation de panneaux, élargissement 2. LIAISON D'ÉLARGISSEMENT de pièce, exemples : Panneau Pièce
LES ASSEMBLAGES 3. LIAISON D'ALLONGEMENT 1. Utilisée pour des ouvrages cintrés, l'aboutage des lamellés-collés, les moulures exemple : Poutre aboutée 4. LIAISON D'ÉPAISSISSEMENT utilisée pour la construction des poutres en lamellé-collé. Les liaisons résistent bien à la flexion, exemple : Poutre lamellée LES TYPES D’ASSEMBLAGES La FONCTION et la POSITION des pièces dans l’ouvrage déterminent le TYPE d’assemblage à employer. On trouve :

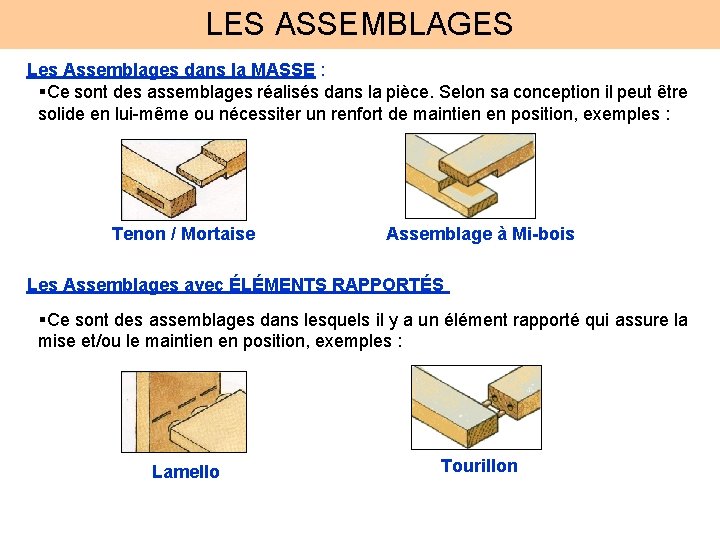

LES ASSEMBLAGES Les Assemblages dans la MASSE : Ce sont des assemblages réalisés dans la pièce. Selon sa conception il peut être solide en lui-même ou nécessiter un renfort de maintien en position, exemples : Tenon / Mortaise Assemblage à Mi-bois Les Assemblages avec ÉLÉMENTS RAPPORTÉS Ce sont des assemblages dans lesquels il y a un élément rapporté qui assure la mise et/ou le maintien en position, exemples : Lamello Tourillon

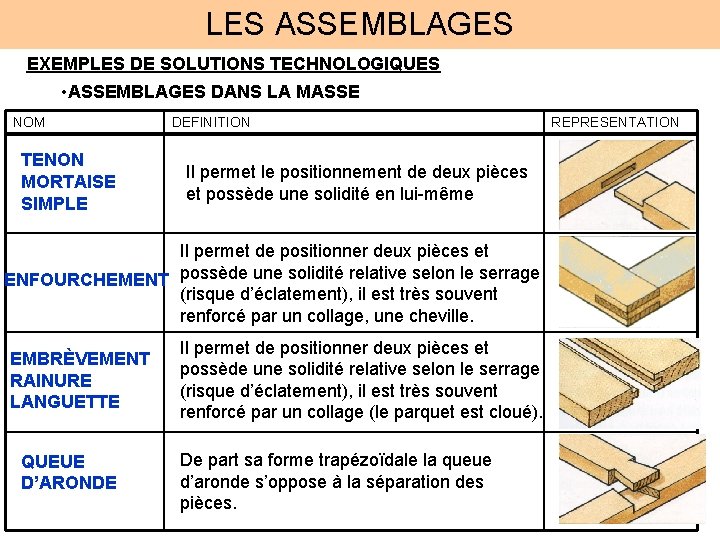

LES ASSEMBLAGES EXEMPLES DE SOLUTIONS TECHNOLOGIQUES • ASSEMBLAGES DANS LA MASSE NOM TENON MORTAISE SIMPLE DEFINITION Il permet le positionnement de deux pièces et possède une solidité en lui-même Il permet de positionner deux pièces et ENFOURCHEMENT possède une solidité relative selon le serrage (risque d’éclatement), il est très souvent renforcé par un collage, une cheville. EMBRÈVEMENT RAINURE LANGUETTE QUEUE D’ARONDE Il permet de positionner deux pièces et possède une solidité relative selon le serrage (risque d’éclatement), il est très souvent renforcé par un collage (le parquet est cloué). De part sa forme trapézoïdale la queue d’aronde s’oppose à la séparation des pièces. REPRESENTATION

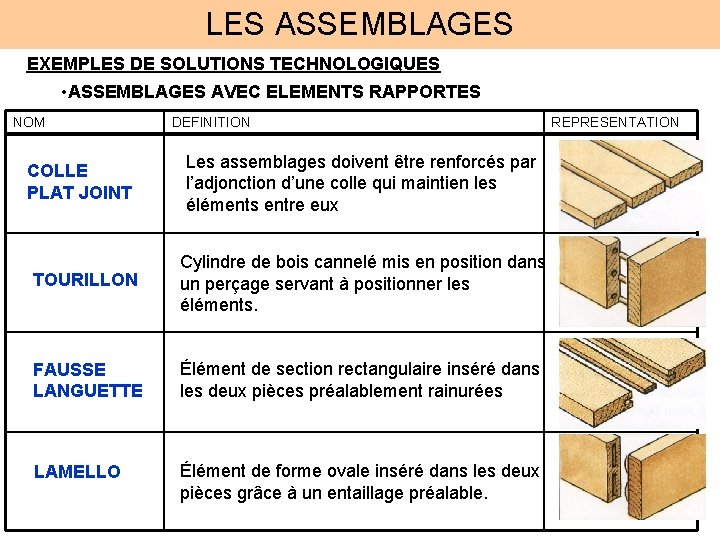

LES ASSEMBLAGES EXEMPLES DE SOLUTIONS TECHNOLOGIQUES • ASSEMBLAGES AVEC ELEMENTS RAPPORTES NOM COLLE PLAT JOINT DEFINITION Les assemblages doivent être renforcés par l’adjonction d’une colle qui maintien les éléments entre eux TOURILLON Cylindre de bois cannelé mis en position dans un perçage servant à positionner les éléments. FAUSSE LANGUETTE Élément de section rectangulaire inséré dans les deux pièces préalablement rainurées LAMELLO Élément de forme ovale inséré dans les deux pièces grâce à un entaillage préalable. REPRESENTATION
LES ASSEMBLAGES EXEMPLES DE SOLUTIONS TECHNOLOGIQUES • ASSEMBLAGES AVEC ELEMENTS RAPPORTES NOM DEFINITION ÉLÉMENT EXTERNE REPRESENTATION Matière variable mais toujours visible sur la face où il est placé. Clous Vis Agrafes CRITÈRES DE CHOIX Le type de liaison sera déterminé par : • La résistance voulue • L’esthétisme • La mise en œuvre • Le prix de revient

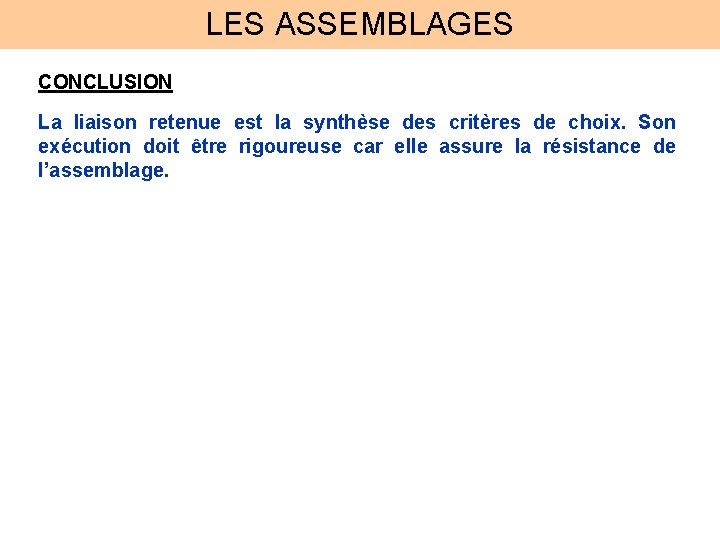

LES ASSEMBLAGES CONCLUSION La liaison retenue est la synthèse des critères de choix. Son exécution doit être rigoureuse car elle assure la résistance de l’assemblage.
