LES ASSEMBLAGES MECANIQUES Quest ce quune liaison Quest

LES ASSEMBLAGES MECANIQUES Qu’est ce qu’une liaison ? Qu’est ce qu’une liaison complète ? Qu’est ce qu’un guidage? Qu’est ce qu’un assemblage? Assemblage: Terminologie? Assemblage: Réalisation?

Liaison On dit que deux pièces sont en liaison si elles sont en contact par l’intermédiaire de surface(s) ou de point(s). – Qu’il subsiste ou non un ou plusieurs degrés de liberté.

Liaison complète Lorsque deux pièces sont liées complètement, l’une quelconque ne peut avoir aucun mouvement par rapport à l’autre – les six degrés de liberté sont éliminés,

Assemblage C’est une liaison complète

Guidage Liaison incomplète pour laquelle subsiste au moins un degré de liberté

Terminologie – Assemblage complet ou partiel – Assemblage démontable ou non démontable (permanent) – Assemblage élastique ou rigide – Assemblage réglable ou non réglable – Assemblage par obstacle ou par adhérence – Assemblage direct ou indirect

Réalisation Lorsque l’on s’intéresse aux moyens de réalisation, on distingue principalement : – Les assemblages démontables; – Les assemblages non démontables (permanents).

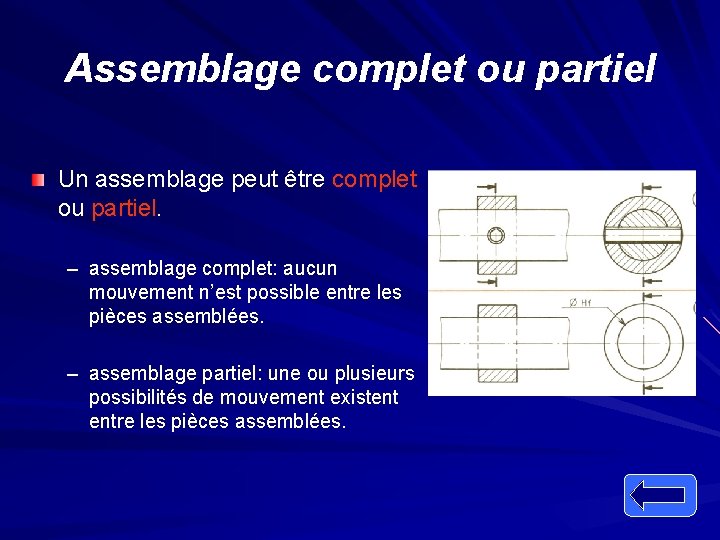

Assemblage complet ou partiel Un assemblage peut être complet ou partiel. – assemblage complet: aucun mouvement n’est possible entre les pièces assemblées. – assemblage partiel: une ou plusieurs possibilités de mouvement existent entre les pièces assemblées.

Assemblage démontable ou non démontable (permanent) assemblage démontable: – Suppression de la liaison sans détérioration des pièces ou des éléments liés. assemblage non démontable (permanent): – La suppression de la liaison sans provoque la détérioration des pièces ou des éléments liés.

Assemblage élastique ou rigide assemblage élastique: – le déplacement d’une pièce provoque la déformation d’un élément élastique (ressort, caoutchouc). assemblage rigide: – n’est élastique dans aucune direction de déplacement

Assemblage réglable ou non réglable Assemblage réglable: – Possibilités d’avoir des positions relatives différentes sans modifier la nature du contact. Assemblage non réglable: – Aucun réglage n’est possible, les pièces liées ont une position relative définie d’une façon unique

Assemblage par obstacle ou par adhérence Lorsqu’un élément fait obstacle au mouvement entre des deux pièces assemblées, on est en présence d’un assemblage que l’on qualifie d’assemblage par obstacle. Si l’assemblage est obtenu par le phénomène d’adhérence dû au frottement entre les pièces. Il est qualifié d’assemblage par adhérence

Assemblage direct ou indirect L’assemblage indirect nécessite un ou des éléments intermédiaires. L’assemblage direct est tel que les pièces liées sont directement en contact.

Assemblages démontables : moyens Par éléments filetés & éléments de freinage Par obstacle Par adhérence

éléments filetés Vis d’assemblage Pièce constituée d’une tige filetée sur tout ou partie de sa longueur, avec ou sans tête, mais comportant un dispositif d’immobilisation ou d’entraînement. Boulon Ensemble constituée d’une vis à tête et d’un écrou et destiné normalement à assurer un serrage entre la face d’appui de la tête et celle de l’écrou. Écrou : Pièce taraudée comportant un dispositif d’entraînement et destinée à être vissée. Goujon Tige comportant un filetage à ses deux extrémités, et destinée à assurer un serrage entre la face d’une pièce dans laquelle l’une des extrémités vient s’implanter à demeure par vissage et la face d’appui d’un écrou vissé sur l’autre extrémité Vis de pression La vis exerce par son extrémité une pression sur la pièce à assembler.

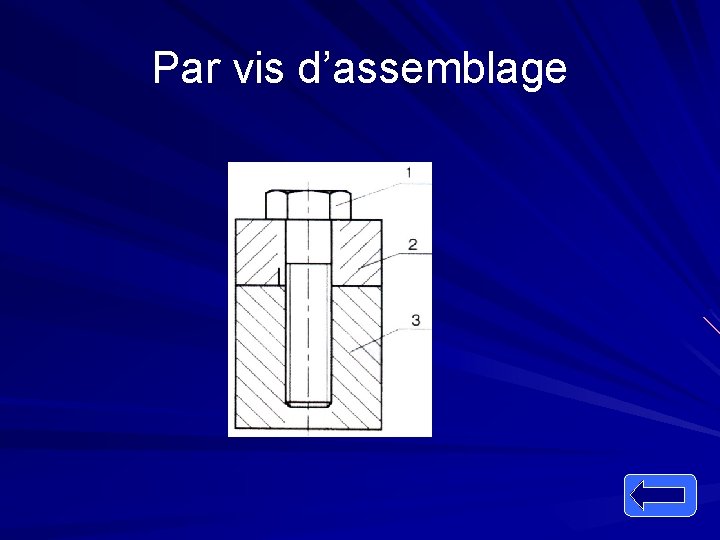

Par vis d’assemblage

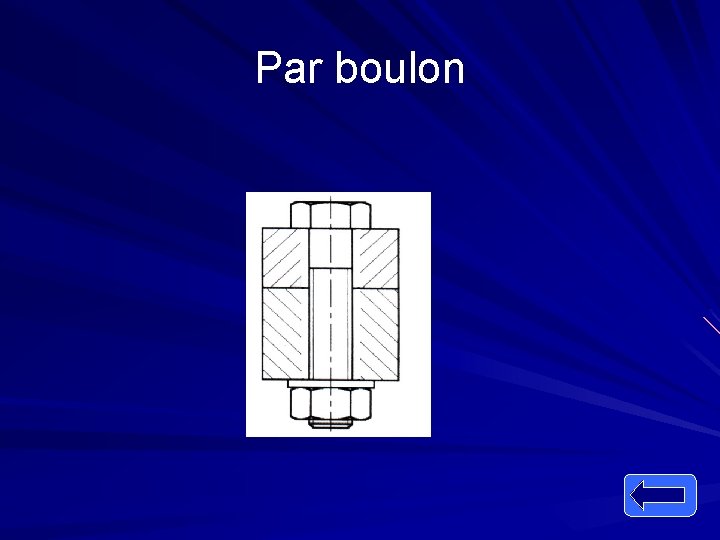

Par boulon

Par goujon

Par vis de pression

éléments de freinage Freinage par adhérence Freinage par obstacle

Freinage par adhérence Il assure une sécurité relative On distingue les éléments suivants: – Rondelle à dents (éventails) – Rondelle conique lisse (Belleville) – Rondelle élastique (Grower) : – Contre écrou – Écrou auto freiné (Nylstop)

Rondelle à dents (éventails) Détail :

Rondelle conique lisse (Belleville)

Rondelle élastique (Grower) Détail :

Contre écrou

Écrou auto freiné (Nylstop

Freinage par obstacle Il assure une sécurité absolue On distingue: – Plaquettes, arrêtoir à ailerons; – Goupille « V » , – Rondelle frein.

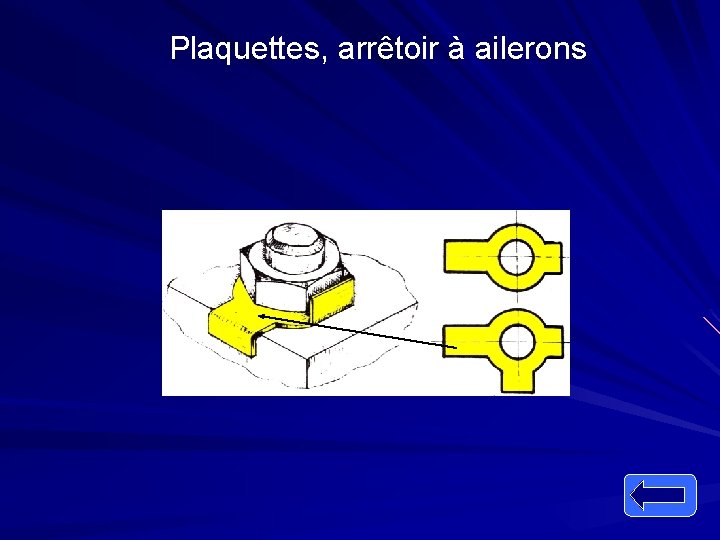

Plaquettes, arrêtoir à ailerons

Goupille « V »

Rondelle frein Languette de la rondelle rabattue dans une encoche de l’écrou Rondelle frein Clé Écrou à encoches

Par obstacle Les pièces utilisées sont pour la plupart des cas des pièces standard: – Les Goupilles – Anneaux élastiques – Dentelures. – Cannelures – Clavettes

Les Goupilles Quelques types de goupilles: – Goupille cylindrique – Goupille élastique (Mécanindus). – Goupille fendue (symbole « V » ) – Goupille cavalier – Goupille cannelée

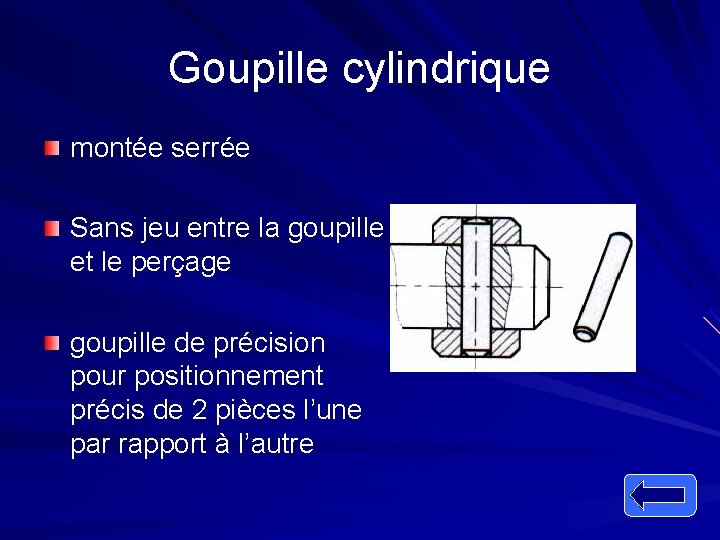

Goupille cylindrique montée serrée Sans jeu entre la goupille et le perçage goupille de précision pour positionnement précis de 2 pièces l’une par rapport à l’autre

Goupille élastique (Mécanindus) Elle est maintenue dans son logement par expansion élastique. Elle se loge dans un trou brut de perçage beaucoup moins onéreux.

Goupille fendue (symbole « V » ) Elles servent à freiner ou à arrêter des axes, tiges, écrous Goupille « V »

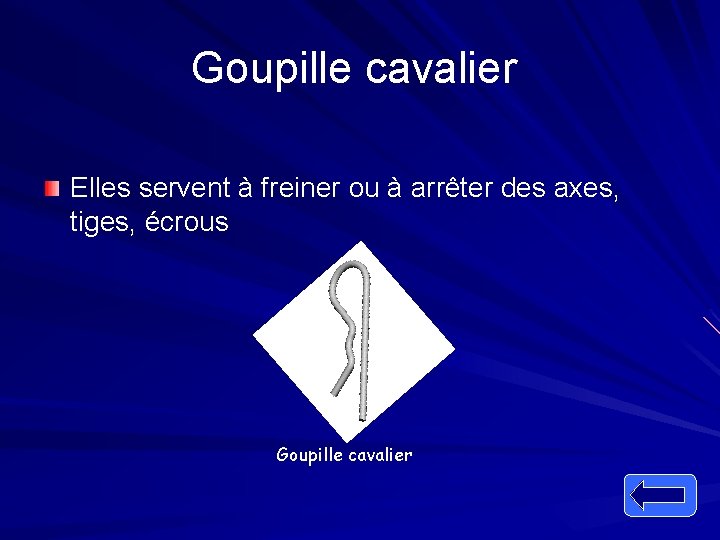

Goupille cavalier Elles servent à freiner ou à arrêter des axes, tiges, écrous Goupille cavalier

Goupille cannelée La réalisation de trois fentes à 120° provoque un léger gonflement de la matière en périphérie qui assure le maintien en position par coincement dans le logement cylindrique

Anneaux élastiques Les anneaux élastiques sont destinés à arrêter en translation une pièce cylindrique par rapport à une autre. – Pour arbre A montage radial A montage axial – Pour alésage A montage radial

Pour arbre (radial) Pour arbre – A montage radial

Pour arbre (axial) Pour arbre – A montage axial

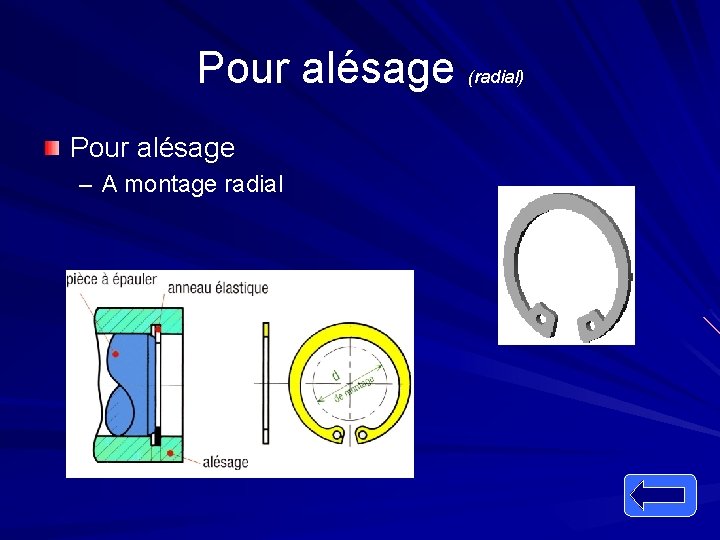

Pour alésage (radial) Pour alésage – A montage radial

Dentelures Les axes dentelés permettent : – la transmission d’un couple – le calage angulaire d’un organe de commande dans plusieurs positions L’immobilisation de l’organe est réalisée par: – ajustement serré (sans jeu) – ou par pincement (voir assemblage par adhérence). Dentelures

cannelures Les cannelures sont utilisées pour transmettre un couple entre arbre et moyeu. Elles sont plus performantes que les goupilles et les clavettes mais réservées à des fabrications en série Cannelures Moyeu Arbre cannelé

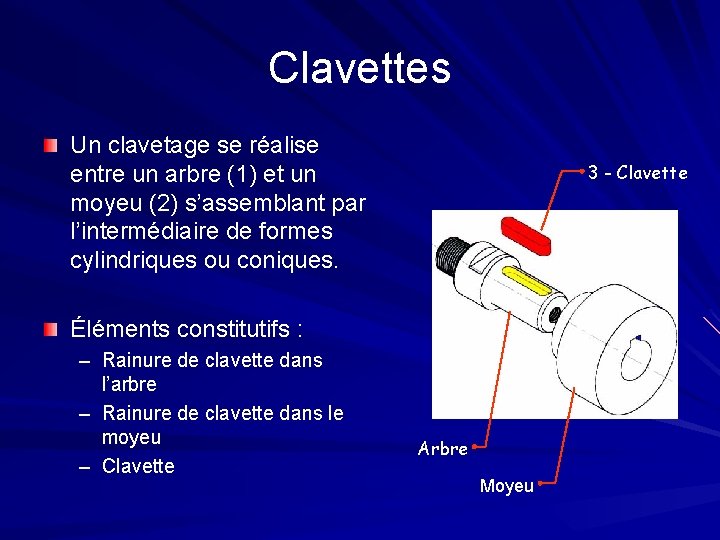

Clavettes Un clavetage se réalise entre un arbre (1) et un moyeu (2) s’assemblant par l’intermédiaire de formes cylindriques ou coniques. 3 - Clavette Éléments constitutifs : – Rainure de clavette dans l’arbre – Rainure de clavette dans le moyeu – Clavette Arbre Moyeu

Clavetage: réalisation y y Jeu z O O x

Type de clavette Clavette parallèle forme A Clavette parallèle forme B Clavette parallèle forme C Clavette disque

Par adhérence Par déformation ou pincement Par tampons tangents Par coincement

Par déformation ou pincement La liaison est assurée par déformation d’une des deux pièces à lier

Par tampons tangents Tampon Le rapprochement des deux tampons assure le maintien en Position (MAP) des pièces à lier

Par coincement La conicité des pièces à lier est telle que l’adhérence entre les matériaux maintient les pièces liées

Assemblages permanents Par rivetage, Par collage, Par emmanchement, Par soudage, Par sertissage, Par insertion au moulage.

Par rivetage La liaison entre deux pièces minces (tôles) est réalisée par déformation de l’extrémité d’un rivet. Cette déformation est appelée « rivure » .

Par collage La construction collée est un mode d’assemblage qui utilise les qualités d’adhérence de certaines matières synthétiques. Les principaux adhésifs sont : Polychloroprène « Néoprène » , Polyamide, Epoxyde « Araldite » , Silicone… A éviter : Risque de pelage A préférer !!!

Par emmanchement Avant le montage, la cote effective de l’arbre (d 2) est légèrement supérieur à la cote effective de l’alésage (d 1). Montage par presse ou par retrait…

Par soudage Soudage autogène Brasage Soudage électrique par résistance

Soudage autogène Les pièces à assembler, de même nature ou de composition voisine, participent à la constitution du cordon de soudure. L’assemblage est « homogène » , c’est à dire « fait du même métal » . Exemple : le soudage au chalumeau oxyacéthylénique surtout employé pour souder des tôles minces.

Brasage L’assemblage est hétérogène. La formation du cordon de soudure est assurée par la seule intervention du métal d’apport qui agit comme une colle (les pièces conservent leurs contours primitifs). – Brasage tendre : Soudage à l’étain pour souder des fils électriques. – Brasage fort : Soudage à l’argent ou au cuivre pour souder des canalisations

Soudage électrique par résistance Il n’y a aucun apport en métal. Le passage du courant crée un échauffement qui provoque une fusion locale et le soudage des pièces. – Soudage par point; – Soudage à la molette : Surtout employé pour les travaux de tôlerie.

Par sertissage Couvercle Le rebord du corps est rabattu sur le couvercle Le sertissage consiste à rabattre ensemble les bords de deux pièces en tôle, ou le bord d’une pièce contre celui d’une autre, afin de les assembler. Corps Couvercle Corps

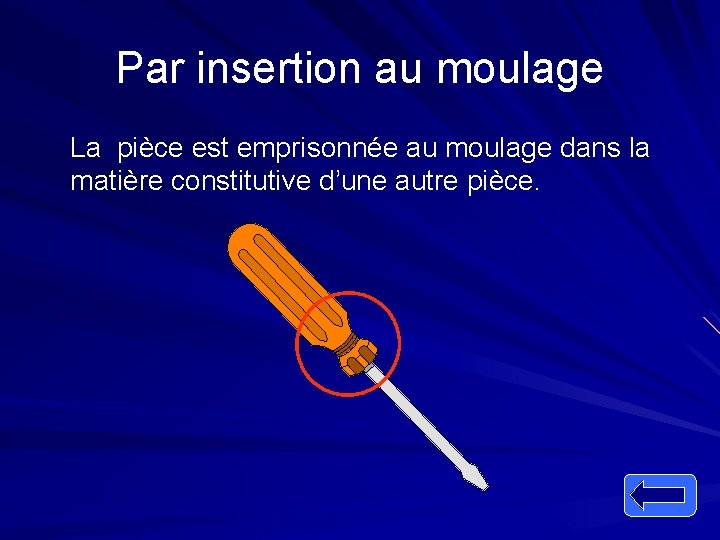

Par insertion au moulage La pièce est emprisonnée au moulage dans la matière constitutive d’une autre pièce.
