LES ASPECTS PHYSIOLOGIQUES ET ANATOMIQUES DE L’APPAREIL LOCOMOTEUR Cours 1ère année IFSI Dr J. Boularan

DEFINITIONS z PHYSIOLOGIE: Science qui étudie le fonctionnement et les propriétés d’un organe ou d’un organisme vivant z ANATOMIE: Étude de la forme, de la disposition et de la structure des organes. z APPAREIL LOCO MOTEUR: Tout organe ou structure utile aux déplacements et aux mouvements du corps humains

PHYSIOLOGIE DE L’OS z L’appareil Locomoteur est constitué par les os, les articulations et les muscles I - Généralités II - Les Fonctions du système osseux III - Étude de la structure de l’os IV - Histologie du tissu osseux V - Vascularisation Osseuse VI - Formation des os

I – GENERALITES Os et le Cartilage forme le système Osseux z Tissu vivant , complexe et dynamique z Remaniements z Il se compose de différents tissus: • • Tissu osseux Tissue cartilagineux Tissu conjonctif dense Épithélium Différents tissus hématopoïétique Tissu adipeux Tissu nerveux

II - FONCTION z Soutien z Protection z Mouvement z Homéostasie des minéraux z Formation des cellules sanguines: Hématopoïèse z Stockage des triglycérides

III – STRUCTURE de l’OS z Différentes formes: long, plat, courts x Os long: - diaphyse – Épiphyse – Métaphyse x Os plat: tables corticales x Os courts : forme d’un cube z z Cartilage articulaire Périoste Cavité médullaire Endoste

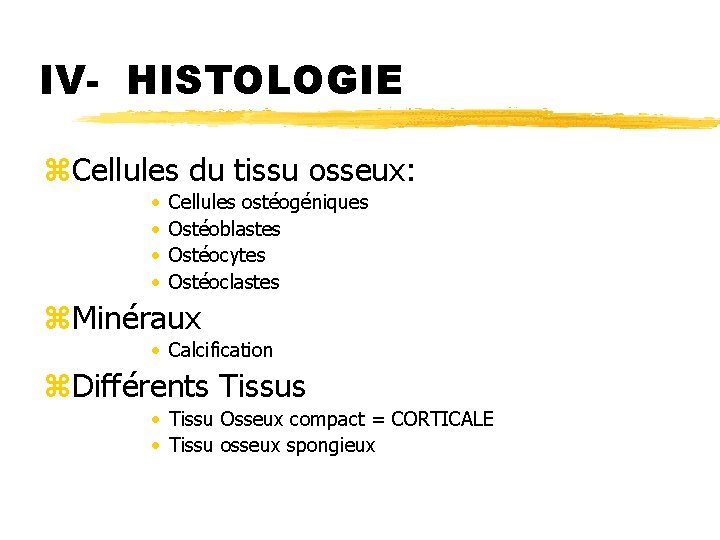

IV- HISTOLOGIE z. Cellules du tissu osseux: • • Cellules ostéogéniques Ostéoblastes Ostéocytes Ostéoclastes z. Minéraux • Calcification z. Différents Tissus • Tissu Osseux compact = CORTICALE • Tissu osseux spongieux

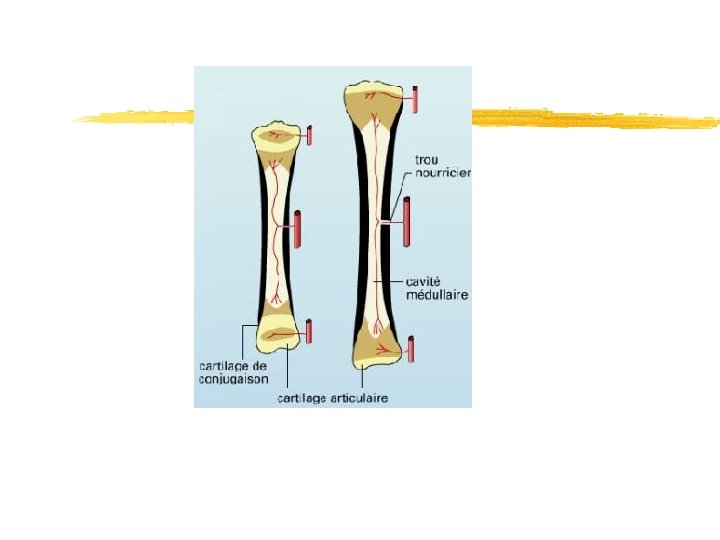

V - VASCULARISATION z. Artères nourricières z. Artères Métaphysaires z. Artères épiphysaires z. Vascularisation du périoste

VI – Formation z. Ossification intra membraneuse= points d’ossification z. Ossification endochondrale = Cartilage de croissance

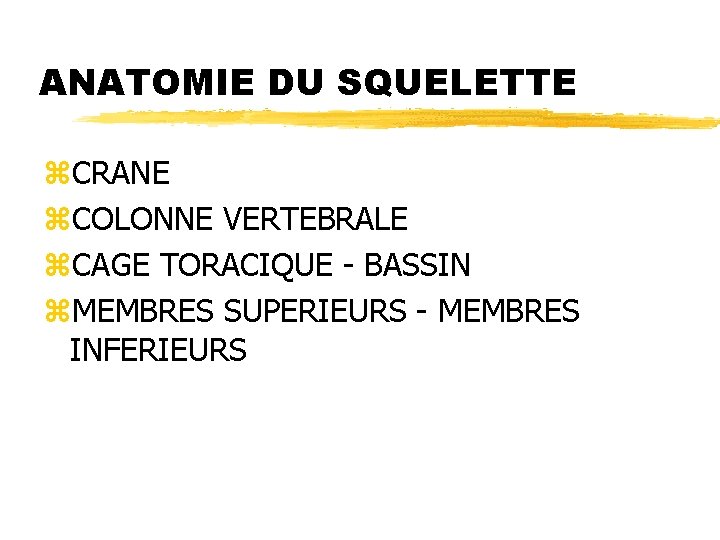

ANATOMIE DU SQUELETTE z. CRANE z. COLONNE VERTEBRALE z. CAGE TORACIQUE - BASSIN z. MEMBRES SUPERIEURS - MEMBRES INFERIEURS

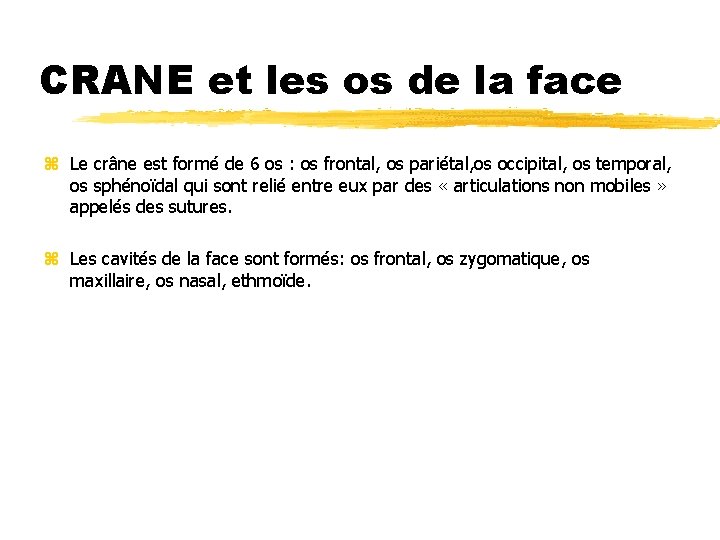

CRANE et les os de la face z Le crâne est formé de 6 os : os frontal, os pariétal, os occipital, os temporal, os sphénoïdal qui sont relié entre eux par des « articulations non mobiles » appelés des sutures. z Les cavités de la face sont formés: os frontal, os zygomatique, os maxillaire, os nasal, ethmoïde.

Frontal Temporal Zygomatique Les orbites Os nasal Ethmoïde Os maxillaire C O R S A N D E E E L T A L F E A S C Dents Mandibule Rachis Cervical Scapula Clavicule 1ère et 2ème côtes E

Écaille occipitale Trou Occipital OS OCCIPITAL

Arcade Zygomatique ARTICULATION TEMPOROMANDIBULAIRE Mastoïde Conduit Auditif Ménisque de l ’articulation temporo- mandibulaire Mandibule

Colonne vertébrale ( ou Rachis) z La colonne vertébrale ( ou rachis) supporte l ’ensemble du squelette humain. Elle se divise en 4 segments : le rachis cervical formé de 7 vertèbres, le rachis thoracique (dorsal) formé de 12 vertèbres sur lesquelles s ’appuient les côtes, le rachis lombaires, formé de 5 vertèbres et le segment sacro coccygien constitué du sacrum et du coccyx formé de vertèbres soudées ( 5 pour le sacrum et 4 à 5 pour le coccyx). Elle s ’articule en haut avec le crâne et en bas avec le bassin. z Elle est composée de vertèbres séparées ou soudées qui permettent le soutien et la mobilité du crâne, la flexion du cou et du dos z Les vertèbres: à l ’exception des 2 premières vertèbres cervicales ( Atlas et Axis) et du sacrum, elles ont toutes la même anatomie y Le corps vertébral: C ’est la partie de la vertèbre qui porte le corps vertébral. En avant, constitué d ’os spongieux. Les faces supérieures et inférieures constituent les plateaux. Ils sont unis entre eux par les disques intervertébraux. y L ’arc postérieur: en arrière, est formé de deux pédicules, de deux lames vertébrales, d ’une apophyse épineuse, de deux apophyses transverses, de deux apophyses articulaires supérieures et deux apophyses articulaires inférieures.

z Le disque intervertébral y Il se trouve entre chaque vertèbre et est constitué de cartilage y Il se divise avec au centre le noyau pulpeux et autour un anneau fibreux. y Il protège la colonne vertébrale des traumatismes. Mais ils peuvent se fracturer, ou se luxer lors de mouvements de force ou de « faux mouvements » ; ils créaient « la hernie discale » responsable de lumbago, sciatique… z Le trou de conjugaison: orifice par où sortent les nerfs rachidiens z Le canal Vertébral y Il occupe toute la hauteur du rachis à l ’exception du coccyx y Il contient la moelle épinière qui s arrête à la deuxième vertèbre lombaire; les méninges rachidiennes dont le sac dural s arrête à la deuxième vertèbre sacrée; les nerfs spinaux qui en émergent z L ’espace épidural ou péridural y C ’est un espace de glissement compris entre la dure mère et les parois osseuses du canal vertébral. Il contient de la graisse en quantité variable, des vaisseaux, des nerfs et des ligaments

L ’Atlas et l ’Axis z L ’atlas: - 1ère vertèbre cervicale s ’articulant avec le crâne. Elle est dépourvue de corps et d ’épineuse, elle est formée d ’un arc postérieur réuni par deux masses latérales qui supporte le poids de la téte. La face supérieure s ’articule avec le condyle occipital. z L ’Axis: - 2ème vertèbre cervicale caractérisée par la présence d ’une grosse apophyse située sur la face supérieure du corps vertébral = ODONTOÏDE.

Le rachis dorsal ou thoracique z Il est concave en arrière. z La particularité des vertèbres thoraciques sont qu’elles s ’articulent avec les côtes T 1 à T 10 par des surfaces articulaires appelés « fovéas » z Les apophyses épineuses sont longues et très obliques en arrière et en bas

Le rachis lombaire z Les vertèbres lombaires sont les cinq vertèbres qui se trouvent entre le rachis dorsal et le sacrum. Le corps vertébral est beaucoup plus gros, et l ’apophyse épineuse forme une pointe vers l ’ arrière et est rectangulaire. z C ’est au niveau de la 2ème vertébre lombaire que s ’arréte la moélle épiniére. z Les ponctions lombaires se pratiquent entre L 3 - L 4 ou L 4 - L 5.

Le SACRUM et le COCCYX z Ce sont les os postérieurs de la ceinture pelvienne. z Le sacrum est un os rayonnant médian, impair et symétrique. Il est formé par la soudure des 5 vertèbres sacrées. z Il s ’articule, en haut avec L 5, en dehors avec les os coxaux droit et gauche, en bas avec le coccyx z Il est concave en avant, la pointe en bas. Il a une forme Pyramidale z Chaque vertèbres sacrées est percée de trous latéraux appelés des foramens d ’ou sortent les nerfs sacrés situées dans le canal sacré. z Le coccyx est formé de 3 à 4 vertèbres atrophiées

Apophyse épineuse Aorte Nerf rachidien Apophyse transverse Apophyse articulaire Corps vertébral Trou de conjugaison Disque intervertébral

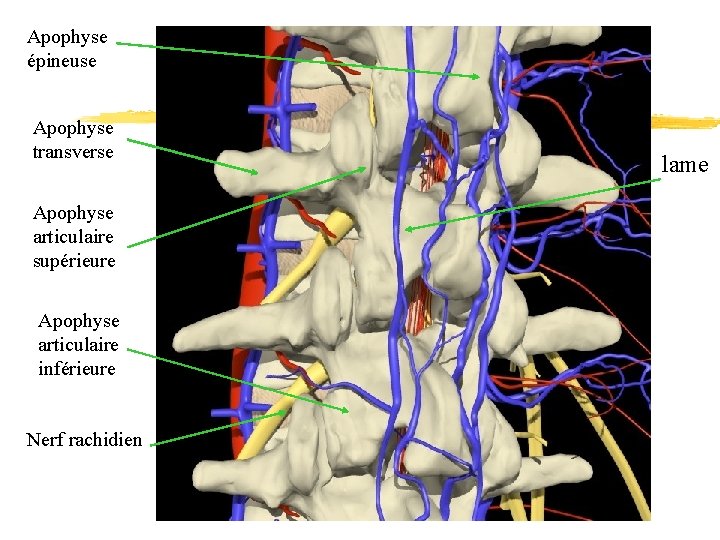

Apophyse épineuse Apophyse transverse Apophyse articulaire supérieure Apophyse articulaire inférieure Nerf rachidien lame

La Cage Thoracique z. Le Sternum z. Les clavicules z. Les côtes z. Le rachis

Le Sternum z z Os plat, situé en avant de la cage thoracique Le bord supérieur est concave vers le bas = le manubrium sternal L ’extrémité inférieure, pointue, orientée vers le bas= Apophyse Xyphoïde Entre les deux le corps du sternum. z. La Clavicule z Située à la partie supérieure du thorax, placée entre la pointe supérieure du sternum et le dessus de l ’épaule. Os long , pair et asymétrique. Elle relie le tronc au membre supérieur z Sa forme globale est celle d ’un « S » . Elle possède 2 épiphyses, une proximale sur le sternum et une distale sur l ’omoplate ( ou scapula) z Os sous cutané, entiérement palpable sauf face inférieure z Clinique: Fracture du 1/3 moyen (le + fréquent)

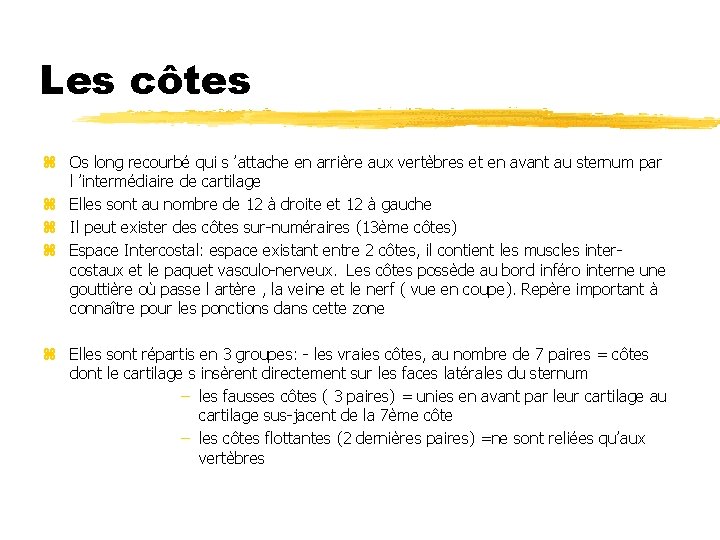

Les côtes z Os long recourbé qui s ’attache en arrière aux vertèbres et en avant au sternum par l ’intermédiaire de cartilage z Elles sont au nombre de 12 à droite et 12 à gauche z Il peut exister des côtes sur-numéraires (13ème côtes) z Espace Intercostal: espace existant entre 2 côtes, il contient les muscles intercostaux et le paquet vasculo-nerveux. Les côtes possède au bord inféro interne une gouttière où passe l artère , la veine et le nerf ( vue en coupe). Repère important à connaître pour les ponctions dans cette zone z Elles sont répartis en 3 groupes: - les vraies côtes, au nombre de 7 paires = côtes dont le cartilage s insèrent directement sur les faces latérales du sternum – les fausses côtes ( 3 paires) = unies en avant par leur cartilage au cartilage sus-jacent de la 7ème côte – les côtes flottantes (2 dernières paires) =ne sont reliées qu’aux vertèbres

LA CEINTURE PELVIENNE z Formé par : - sacrum – os coxal ( au nombre de 2) z OS COXAL: - Os antero-lateral de la ceinture pelvienne, il unit le membres inférieurs au tronc – os plat, hélicoïdal, pair et asymétrique – on différencie 3 parties: ischion, ilion, pubis – il s ’articule en dehors avec la tête fémorale par l ’acetabulum, ou cotyle fémoral, en haut et en arrière avec le sacrum, en avant avec le pubis contro-latéral par la surface articulaire du pubis pour former la symphyse pubienne – os présentant des variations sexuelles ( intérêt en médecine légale) – repères palpables: épines iliaques antero et postero supérieures, la crête iliaque, tubérosité ischiatique (position assise), symphyse pubienne

CEINTURE SCAPULAIRE APPAREIL LOCOMOTEUR Clavicule Scapula Membre Supérieur: - Humérus - Ulna - Radius - Mains Membre Inférieur: - Fémur - Tibia et Fibula - Pied

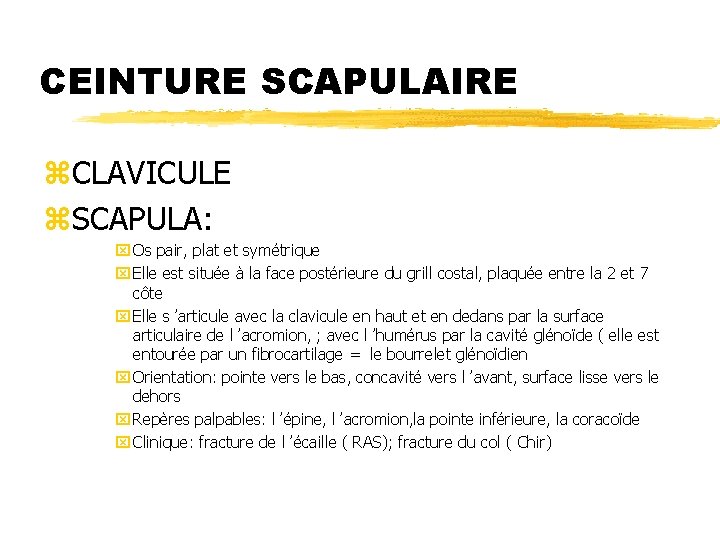

CEINTURE SCAPULAIRE z. CLAVICULE z. SCAPULA: x Os pair, plat et symétrique x Elle est située à la face postérieure du grill costal, plaquée entre la 2 et 7 côte x Elle s ’articule avec la clavicule en haut et en dedans par la surface articulaire de l ’acromion, ; avec l ’humérus par la cavité glénoïde ( elle est entourée par un fibrocartilage = le bourrelet glénoïdien x Orientation: pointe vers le bas, concavité vers l ’avant, surface lisse vers le dehors x Repères palpables: l ’épine, l ’acromion, la pointe inférieure, la coracoïde x Clinique: fracture de l ’écaille ( RAS); fracture du col ( Chir)

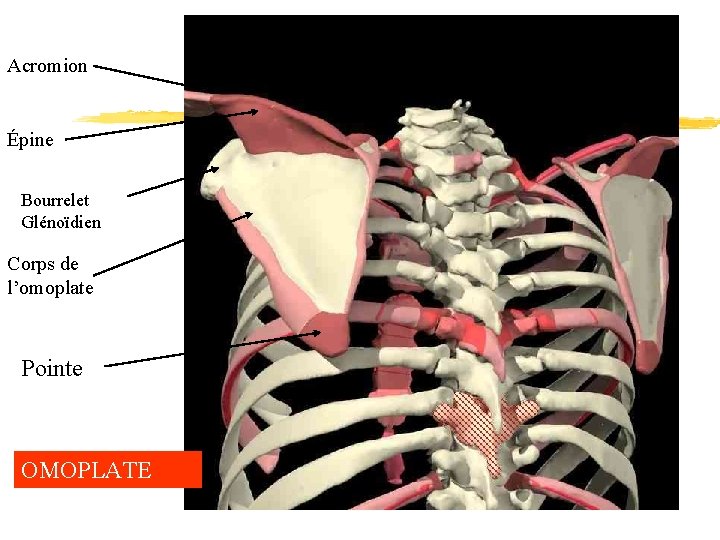

Acromion Épine Bourrelet Glénoïdien Corps de l’omoplate Pointe OMOPLATE

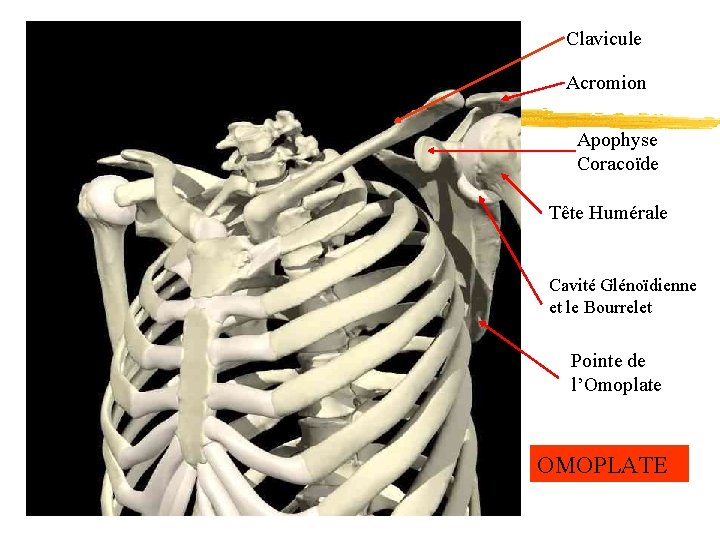

Clavicule Acromion Apophyse Coracoïde Tête Humérale Cavité Glénoïdienne et le Bourrelet Pointe de l’Omoplate OMOPLATE

MEMBRE SUPERIEUR z. HUMERUS x Os pair, long et symétrique x Il s ’articule: - en haut, en dedans et en avant avec la scapula par la cavité glénoïde – en bas avec l ’avant bras par l ’intermédiaire de la palette humérale, – en bas et en dehors avec le radius par le condyle ou capitulum huméral – en bas et en dedans avec l ’ulna par la trochlée humérale x Les rapports: le nerf axillaire, radial et l ’ulnaire; l ’artére axillaire et humérale profonde; le tendon de la longue portion du biceps x Clinique: Fracture du col (attention à la lésion du nerf axillaire); fracture du 1/3 moyen de la diaphyse ( 1 -lésion du nerf radial= main en col de cygne et 2 - lésion de l ’artère humérale); fracture du condyle (lésion nerf ulnaire = griffe cubitale; tenosynovite; luxation de l ’articulation scapulo humérale

RADIUS z Os de la prono-supination (le radius s ’enroule autour de l ’ulna qui reste fixe), long, pair et asymétrique. Il forme avec l ’ulna , les os de l ’avant-bras z Il s ’articule: x en haut avec le condyle (capitulum) huméral par la fossette radial x en haut et en dedans avec l ’ulna par la circonférence articulaire radiale x en et en dedans par l ’incisure ulnaire x en dedans avec l ’ulna par la membrane interosseuse x en bas avec le scaphoïde et le lunatum x la circonférence articulaire radiale est aussi articulée avec le ligament annulaire z Il s ’oriente la plus grosse extrémité vers le bas, pointe en dehors et gouttière en arrière. La styloïde radiale descend 1 cm plus bas que la styloïde ulnaire z Les zones palpables: styloïde radiale, tête, bord du 1/3 moyen z Clinique: fracture du col radial ( lésion du radial); fracture de POUTTEAU-COLLES (fracture de l ’extrémité inférieure déplacée = aspect de dos de fourchette)

ULNA z Os postero-médial de l ’avant-bras. Os long, pair et asymétrique z Il s ’articule: x en haut avec la trochlée de l ’humérus x en haut et en dehors avec le radius par l ’incisure radiale x en bas et en dehors avec le radius par la circonférence articulaire ulnaire x en bas avec un ligament intra-articulaire qui s ’articule avec le carpe z Il est orienté avec la grosse tubérosité vers le haut et la pointe en bas et en dedans ( c ’est un os qui a la tête en bas) z Les repères palpables: l olécrane, le processus styloïde (extrémité inférieure), le bord postérieur z Clinique: Fracture de l olécrane avec remontée de celle-ci en arrière de l ’humérus par attraction du triceps; luxation entre l ’ulna et l ’humérus( donne une contracture réflexe très puissante des muscles de l ’articulation ( anesthésie obligatoire pour la réduction)

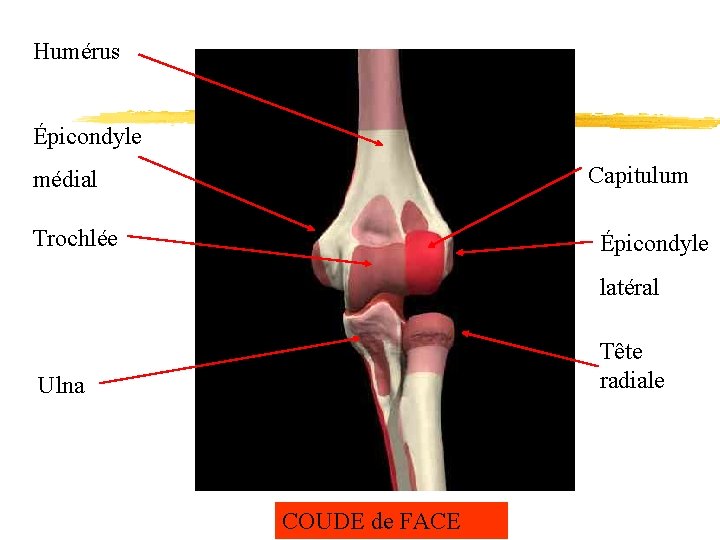

Humérus Épicondyle Capitulum médial Trochlée Épicondyle latéral Tête radiale Ulna COUDE de FACE

Épicondyle médial Olécrane Tête radiale Incisure Trochléenne COUDE Profil Externe

Épicondyle Latéral Tête radiale Olécrane Coronoïde COUDE Profil Interne

MAINS z Organe terminal du membre supérieur, elle a un rôle sensitif et de préhension. Elle est paire et asymétrique. Elle est formé de 27 os constants répartis en 3 groupes • le carpe ( 8 os) • le métacarpe ( 5 os) • les phalanges ( 14 os). Il peut exister des os surnuméraires = sesamoïde du pouce z Le carpe: 8 os pairs et asymétriques placés sur 2 rangées. Les os de la 2ème rangée s ’articulent avec le métacarpe z Les phalanges: 14 os, elles peuvent posséder également des os surnuméraires (sésamoïde). 3 articulations: - articulation métacarpo-phalangienne, - articulation interphalangienne proximale, articulation interphalangienne distale. z Les os du carpre: Scaphoïde et le Lunatum qui s ’articule en haut avec le radius, le Triquetrum, le Pisiforme = 1ère rangée – le Trapéze, le Trapézoïde, le Capitum, le Hamatum = 2ème rangée et s ’articulent avec la base des métacarpiens z Les repères: Scaphoïde dans le fond de la tabatière anatomique, le Pisiforme, les métacarpiens et les phalanges z Clinique; fracture du ScaphoÏde est fréquente, le Lunatum peut se luxer vers l ’avant ( nécrose)

METACARPE TRAPEZE HAMATUM TRAPEZOÏDE PISIFORME CAPITUM TRIQUETRUM LUNATUM SCAPHOÏDE ULNA RADIUS FACE PALMAIRE DU POIGNET

CAPITUM TRAPEZOÏDE HAMATUM TRAPEZE TRIQUETUM SCAPHOÏDE LUNATUM RADIUS ULNA FACE DORSALE DU POIGNET

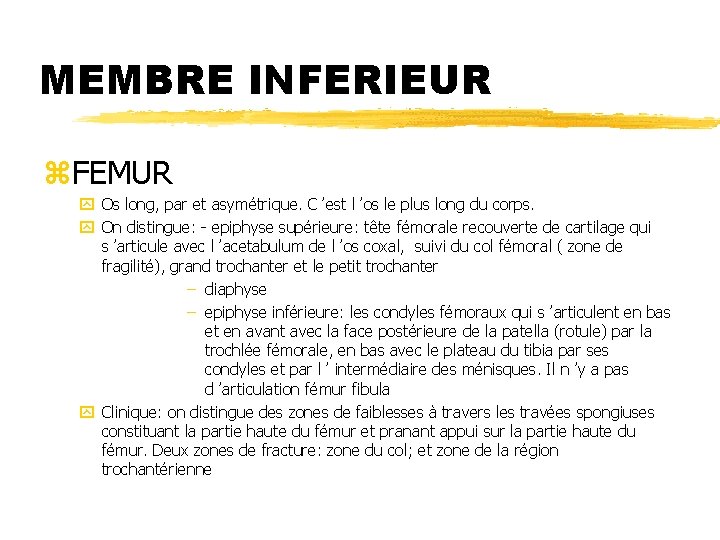

MEMBRE INFERIEUR z. FEMUR y Os long, par et asymétrique. C ’est l ’os le plus long du corps. y On distingue: - epiphyse supérieure: tête fémorale recouverte de cartilage qui s ’articule avec l ’acetabulum de l ’os coxal, suivi du col fémoral ( zone de fragilité), grand trochanter et le petit trochanter – diaphyse – epiphyse inférieure: les condyles fémoraux qui s ’articulent en bas et en avant avec la face postérieure de la patella (rotule) par la trochlée fémorale, en bas avec le plateau du tibia par ses condyles et par l ’ intermédiaire des ménisques. Il n ’y a pas d ’articulation fémur fibula y Clinique: on distingue des zones de faiblesses à travers les travées spongiuses constituant la partie haute du fémur et pranant appui sur la partie haute du fémur. Deux zones de fracture: zone du col; et zone de la région trochantérienne

Fémur (suite) z Fracture du col: cause l ’ostéoporose, risque de nécrose de la tête (prothèse) z fracture de la diaphyse: risque de lésion de l artère fémorale profonde; choc hypovolémique z fracture supra condylienne: risque de raideur du genou par infiltration sanguine du quadriceps

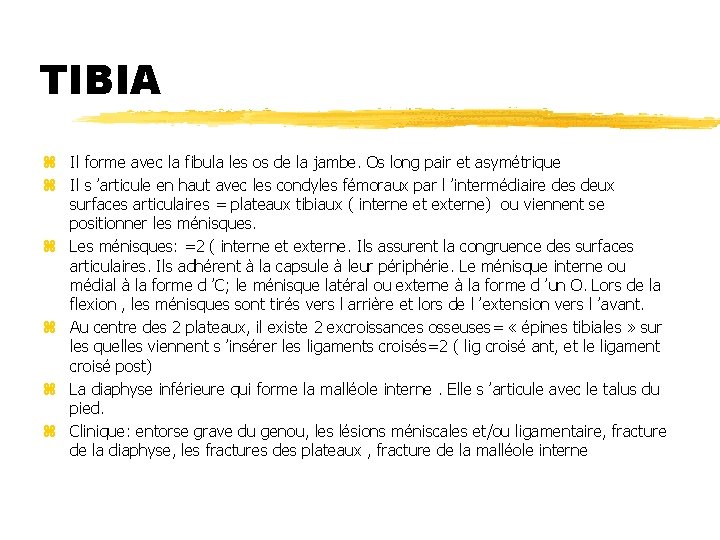

TIBIA z Il forme avec la fibula les os de la jambe. Os long pair et asymétrique z Il s ’articule en haut avec les condyles fémoraux par l ’intermédiaire des deux surfaces articulaires = plateaux tibiaux ( interne et externe) ou viennent se positionner les ménisques. z Les ménisques: =2 ( interne et externe. Ils assurent la congruence des surfaces articulaires. Ils adhérent à la capsule à leur périphérie. Le ménisque interne ou médial à la forme d ’C; le ménisque latéral ou externe à la forme d ’un O. Lors de la flexion , les ménisques sont tirés vers l arrière et lors de l ’extension vers l ’avant. z Au centre des 2 plateaux, il existe 2 excroissances osseuses= « épines tibiales » sur les quelles viennent s ’insérer les ligaments croisés=2 ( lig croisé ant, et le ligament croisé post) z La diaphyse inférieure qui forme la malléole interne. Elle s ’articule avec le talus du pied. z Clinique: entorse grave du genou, les lésions méniscales et/ou ligamentaire, fracture de la diaphyse, les fractures des plateaux , fracture de la malléole interne

FIBULA z Os long, pair et asymétrique, Il forme l ’os de la jambe avec le tibia. Il est grêle. z Situé à la face postero externe de la jambe z Il s ’articule en haut avec le tibia, en bas avec le tibia et le talus par la surface articulaire de la malléole externe z Il ne participe à l ’articulation du genou z Clinique: fracture de la tête pouvant léser le nerf fibulaire (nerf sciatique poplité externe) qui entraîne une paralysie des muscles de la loge antérieure = steppage. Compression du nerf fibulaire par plâtre trop serré

OS COXAL TËTE FEMORALE COL FEMORAL GRAND TROCHANTER PETIT TROCHANTER FEMUR PATELLA CEINTURE PELVIENNE ET FEMUR

PIED z Comme la main : - 7 os forme le tarse, – 5 os pour le métatarse – 14 os pour les phalanges z Les os du tarse: - le talus: qui s ’articule avec le tibia – le calcaneus qui forme le talon, s ’articule avec au dessus le talus , en avant avec – l ’os naviculaire qui s ’articule avec les 3 os cunéîforme en avant, et latéralement avec le cuboîde – les cuneîformes s ’articulent avec les 3 premiers métatarsiens – l ’os cuboîde s ’articule en avant avec le 2 derniers métatarsiens z Les métatarsiens s ’articulent avec les premiéres phalanges. Tous les orteils ont 3 phalanges sauf le gros orteils qui en a 2 ( comme le pouce).

PHALANGES 5 METATARSES 3 CUNEIFORMES OS CUBOÏDE OS NAVICULAIRE TALUS CALCANEUM Le PIED de Face

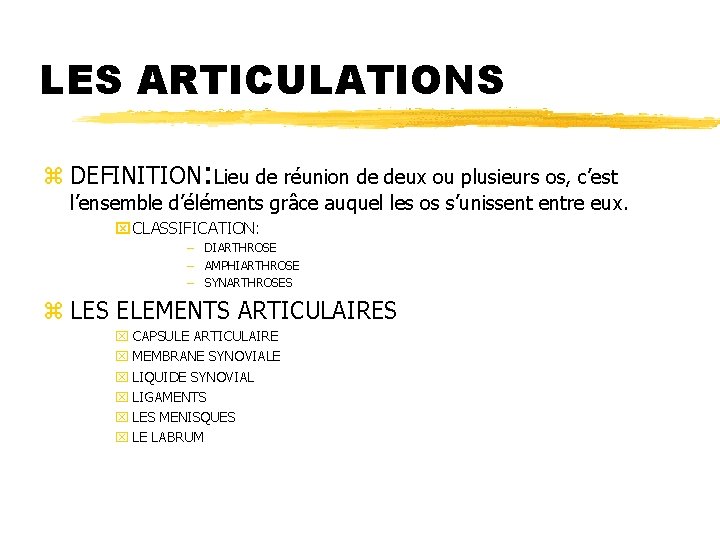

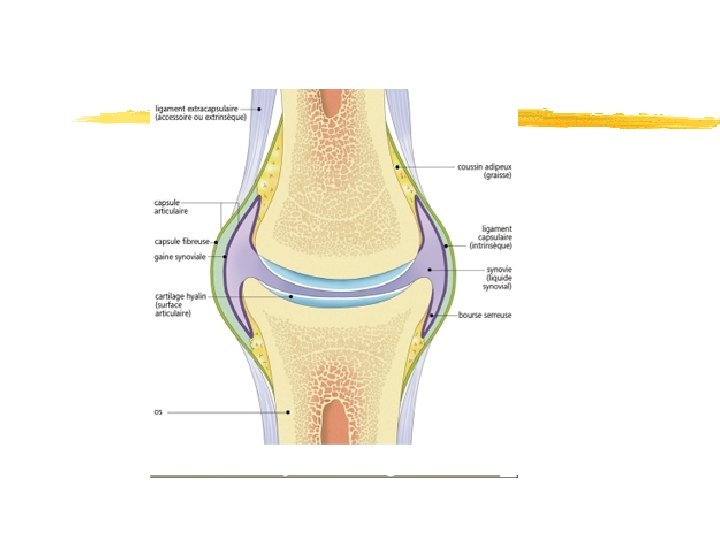

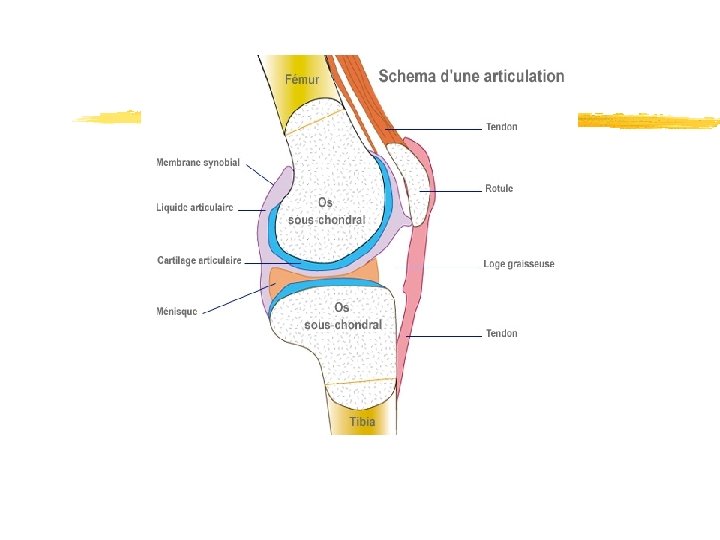

LES ARTICULATIONS z DEFINITION: Lieu de réunion de deux ou plusieurs os, c’est l’ensemble d’éléments grâce auquel les os s’unissent entre eux. x CLASSIFICATION: – DIARTHROSE – AMPHIARTHROSE – SYNARTHROSES z LES ELEMENTS ARTICULAIRES x CAPSULE ARTICULAIRE x MEMBRANE SYNOVIALE x LIQUIDE SYNOVIAL x LIGAMENTS x LES MENISQUES x LE LABRUM

z DIFFERENTS TYPES D’ARTICULATIONS x. Articulation en Selle x. Articulation Trochléenne ou Ginglyme x. Articulation plane x. Articulation Trochoïde x. Articulation Sphéroïde x. Articulation Condylaire z Les MOUVEMENTS ARTICULAIRES x. Mouvements simples – – – Glissement Flexion Extension Abduction Adduction Rotation x. Mouvements Complexes – Pronation – Supination – Opposition

Acromion Coracoïde Bourrelet Épine Cavité glénoïdienne
